Tiêu Chuẩn Inox Cho Bếp Công Nghiệp: Ma Trận Vật Liệu, Độ Dày & Kiểm Định Thực Địa

Vì sao tiêu chuẩn inox quyết định tuổi thọ và an toàn bếp công nghiệp

Trong môi trường vận hành liên tục, nhiệt cao, ẩm và hoá chất tẩy rửa, tiêu chuẩn inox cho bếp công nghiệp là đường ranh giữa một hệ thống bền bỉ – an toàn và một bếp luôn phát sinh sự cố, chi phí ẩn. Khung tham chiếu đúng gồm: lựa chọn mác thép (304/316/430), độ dày phù hợp từng hạng mục, hoàn thiện bề mặt No.4/2B, mối hàn xử lý sạch – kín, cùng chứng từ và kiểm định hiện trường. Khi các yếu tố này được kiểm soát, Quý khách giảm rủi ro nhiễm bẩn chéo, hạn chế ăn mòn kẽ hở, đồng thời tối ưu TCO nhiều năm vận hành.

Thực tế, 304 vẫn là “chuẩn vàng” cho bề mặt tiếp xúc thực phẩm; 316 cho khu vực có clorua/muối (hải sản, ven biển) nhờ 2–3% Mo; 430 dùng hợp lý ở khu khô, trang trí, ít ẩm. Chuẩn hóa theo NSF (yêu cầu hàm lượng Cr tối thiểu 16% cho cấp nhà bếp) cùng bộ tiêu chuẩn vật liệu ASTM A240/JIS G4304–G4305/EN 10088 giúp Quý khách có tiêu chí rõ ràng khi mua sắm, nghiệm thu.

Ở khung vận hành thực tế, chúng tôi tư vấn theo ba trụ: vật liệu – thiết kế – kiểm định. Vật liệu đúng mác, đúng độ dày giúp chịu tải, chống móp, hạn chế võng mặt bàn trong quá trình sơ chế. Thiết kế chuẩn vệ sinh: bo góc lớn R, mối hàn kín, bề mặt No.4 chống xước định hướng, chống bám bẩn tốt. Kiểm định và hồ sơ: MTC từ nhà cán tấm, thử nhanh XRF tại hiện trường, checklist vệ sinh theo thực hành tốt.

Để Quý khách có cái nhìn hệ thống, dưới đây là bảng đối chiếu mác inox phổ biến trong bếp nhà hàng – khách sạn, được tổng hợp từ khung chuẩn kỹ thuật (ASTM/JIS/EN) và thực tiễn thi công:

Ở góc nhìn đầu tư, chuẩn mác thép đúng kết hợp lựa chọn sản phẩm phù hợp như bàn bếp inox, Chậu rửa công nghiệp, hay các nhóm thiết bị bếp công nghiệp giúp nâng hiệu suất vận hành, rút ngắn thời gian vệ sinh, giảm OPEX đáng kể.

Làm rõ tiêu chuẩn inox cho bếp công nghiệp dưới góc nhìn vật liệu–thiết kế–kiểm định. Tiêu chuẩn không chỉ là chọn đúng mác thép; đó là một “gói” gồm vật liệu đúng, thiết kế giảm kẽ hở bám bẩn, và hồ sơ kiểm soát chất lượng. Quý khách nên yêu cầu bo tròn mép, bán kính góc R đủ lớn, mối hàn được mài sạch – passivation để tái tạo lớp màng thụ động. Cộng thêm hoàn thiện No.4/2B đúng vị trí sử dụng, bề mặt sẽ ổn định, giảm xước và dễ khử trùng.

Khẳng định 304 là chuẩn vàng; 316 cho môi trường clorua/ven biển; 430 cho hạng mục khô/trang trí. 304 (18/8) cân bằng ưu việt giữa chi phí – hiệu suất; 316 có Mo chống kẽ nứt do clorua, phù hợp khu hải sản, ven biển; 430 tiết kiệm cho ốp – mặt ngoài ít ẩm. Cách chia theo môi trường ăn mòn giúp Quý khách đặt hàng đúng thông số, tránh overspec gây tăng CAPEX hoặc underspec dẫn tới chi phí vòng đời cao.

Cam kết viện dẫn thực hành NSF (Cr ≥16%), và chuẩn vật liệu tham chiếu ASTM/JIS/EN. Yêu cầu hàm lượng crom tối thiểu 16% là “điểm gốc” để coi là cấp nhà bếp. Khi nghiệm thu, hãy đối chiếu mác thép theo ASTM A240, JIS G4304–G4305, EN 10088 và lưu hồ sơ chứng từ để truy xuất. Điều này bảo vệ Quý khách khỏi rủi ro hàng giả/pha mác.

Nêu cấu trúc bài: ma trận chọn vật liệu, độ dày/hoàn thiện, kiểm định MTC/XRF, checklist vệ sinh. Bài viết đi theo luồng: ma trận 304/316/430 theo phân khu bếp; dải độ dày – bề mặt No.4/2B; hướng dẫn kiểm định hiện trường bằng XRF, đối chiếu MTC; cuối cùng là checklist QA/QC và vệ sinh theo thực hành tốt để chuẩn hóa vận hành.

Khung tiêu chuẩn tham chiếu: NSF, ASTM A240/JIS G4304–G4305, EN 10088, bối cảnh TCVN

Giải thích vai trò của NSF trong thiết bị tiếp xúc thực phẩm; thực hành yêu cầu Cr tối thiểu 16%. NSF đặt ra các tiêu chí vệ sinh cho bề mặt tiếp xúc thực phẩm: không thấm hút, không giải phóng kim loại vào thực phẩm, dễ làm sạch, mối hàn trơn láng. Một ngưỡng thực hành được công nhận rộng rãi là hàm lượng crom tối thiểu 16%, giúp hình thành lớp màng thụ động bảo vệ. Khi thiết kế – đặt hàng, Quý khách nên yêu cầu ghi rõ mác thép và mức hoàn thiện trong bản vẽ kỹ thuật để đáp ứng kiểm tra của bộ phận QA/QA. Tham khảo tổ chức chuẩn mực như NSF International để nắm khái niệm.

ASTM A240/A240M, JIS G4304/G4305, EN 10088 là bộ tiêu chuẩn vật liệu tấm/cuộn cho inox 304/316/430. Ba hệ quy chiếu này quy định thành phần hoá học, cơ tính, sai số kích thước và phương pháp thử cho thép không gỉ dạng tấm/cuộn. Ví dụ, ASTM A240 định danh 304/316, EN 10088 định nghĩa dải 1.4301/1.4401, còn JIS G4304–G4305 tương ứng SUS304/SUS316. Đối chiếu chéo giúp Quý khách xử lý bài toán thay thế vật liệu khi nguồn cung thay đổi, vẫn đảm bảo yêu cầu kỹ thuật.

Liên hệ áp dụng tại Việt Nam và tương thích TCVN/ISO 9001 cho quy trình sản xuất và nghiệm thu. Tại hiện trường, doanh nghiệp thường tích hợp ISO 9001 vào quy trình để kiểm soát đầu vào – gia công – nghiệm thu. TCVN có các tiêu chuẩn hài hoà với ISO/EN, nên việc viện dẫn EN 10088 hay ASTM A240 trong hợp đồng là hoàn toàn khả thi. Quan trọng là thống nhất ngay từ bước phê duyệt bản vẽ, mẫu vật liệu và quy trình kiểm định.

Vì sao Inox 304 là “chuẩn vàng” trong bếp công nghiệp

Thành phần 18/8 (Cr/Ni) cho chống ăn mòn tốt trong môi trường ẩm và thực phẩm có axit nhẹ. Hàm lượng ~18% Cr tạo lớp màng thụ động chống oxy hoá, ~8% Ni tăng ổn định cấu trúc austenit, hạn chế rỗ do axit hữu cơ (cà chua, cam, giấm). Trong chu kỳ nấu – rửa liên tục, 304 giữ độ bền và tính thẩm mỹ, ít xuống cấp hơn 201 hay 430 ở khu ẩm.

Dễ vệ sinh, bền, ổn định bề mặt; phù hợp bề mặt tiếp xúc trực tiếp thực phẩm. Hoàn thiện No.4 cho mặt bàn giúp chống xước định hướng, dễ làm sạch; 2B phù hợp khoang kín hay mặt ít ma sát. Khi mối hàn được mài sạch – passivation, bề mặt đồng nhất, giảm điểm “mồi” ăn mòn. Nhờ đó, khu sơ chế, soạn chia đạt chuẩn vệ sinh tốt hơn, thời gian làm sạch ngắn hơn.

Cân bằng chi phí–hiệu năng tối ưu TCO so với 316 và vượt trội 201/430 ở khu ẩm. 316 có Mo nên chống clorua tốt hơn nhưng chi phí cao; 304 đủ đáp ứng đa số khu vực trong nhà bếp, giúp cân bằng CAPEX với OPEX. So với 201/430, 304 giảm tần suất thay thế, hạn chế downtime, mang lại lợi ích TCO dài hạn cho nhà hàng – bếp tập thể.

Phạm vi nội dung & cam kết thực thi

Cung cấp ma trận 304/316/430 theo môi trường ăn mòn cụ thể. Chúng tôi sẽ phân nhóm theo phân khu bếp (sơ chế – nấu – rửa – kho – bar) và điều kiện ăn mòn đặc thù. Cách tiếp cận ma trận giúp Quý khách chọn đúng mác thép, đúng vị trí lắp đặt, hạn chế over/underspec. Đây là nền tảng để tối ưu tuổi thọ và an toàn thực phẩm.

Đưa dải độ dày/hoàn thiện bề mặt có thể kiểm tra tại hiện trường. Bài viết nêu khuyến nghị độ dày theo hạng mục (ví dụ: mặt bàn, chậu, chụp hút), kèm hoàn thiện No.4/2B để Quý khách dễ nghiệm thu. Việc kiểm tra bằng thước cặp, đồng hồ đo độ dày, đối chiếu bản vẽ kỹ thuật giúp hạn chế sai lệch thi công.

Hướng dẫn kiểm định MTC/XRF, checklist QA/QC và vệ sinh theo thực hành tốt. Chúng tôi trình bày cách đọc MTC (Mill Test Certificate), dùng XRF cầm tay xác thực mác thép, cùng checklist vệ sinh – an toàn. Quy trình này giúp đội ngũ vận hành duy trì hiệu suất, ngăn ngừa hình thành điểm ô nhiễm và ăn mòn kẽ hở.

Để tham khảo thêm về hệ tiêu chuẩn vật liệu, Quý khách có thể xem ASTM International và EN 10088. Đây là các liên kết mang tính khái quát, hỗ trợ định hướng kiểm định và nghiệm thu.

Hãy để kỹ sư Cơ Khí Hải Minh đồng hành từ khâu rà soát vật liệu đến nghiệm thu, giúp Quý khách yên tâm về chất lượng và tối ưu TCO. Ngay sau đây là phần “Điểm Nổi Bật Chính Cần Ghi Nhớ” để Quý khách tổng hợp nhanh các nguyên tắc then chốt trước khi phê duyệt.

Điểm Nổi Bật Chính Cần Ghi Nhớ

Đây là phần key takeaways inox bếp giúp Quý khách chốt nhanh thông số kỹ thuật và tiêu chuẩn vệ sinh — một “tóm tắt tiêu chuẩn inox 304 316 430” cô đọng để đưa ngay vào spec và hồ sơ thầu.

Trong phần tiếp theo, chúng tôi đi thẳng vào các thách thức phổ biến: nhầm lẫn mác thép, hàng gắn mác “304” nhưng không đạt thành phần, và các chi tiết thiết kế gây mất vệ sinh. Đây là những nguyên nhân gốc rễ làm giảm tuổi thọ, tăng rủi ro an toàn mà Quý khách cần nhận diện sớm.

Vấn đề/Thách thức: Nhầm lẫn mác thép, hàng giả 304, thiết kế mất vệ sinh

Kế thừa khung tiêu chuẩn đã nêu, thực tế hiện trường lại phơi bày ba nguồn rủi ro lớn: nhầm lẫn mác 304/201/430, gắn mác “304” nhưng không đạt thành phần, và các chi tiết thiết kế tạo kẽ bẩn. Nếu không nhận diện sớm, Quý khách sẽ đối mặt ố vàng, rỗ pitting, nhiễm mùi vị thực phẩm và tăng OPEX do thay thế định kỳ. Cách tiếp cận đúng là kiểm soát kép: vật liệu có chứng từ MTC, xác thực nhanh bằng XRF cầm tay; thiết kế bếp tuân vệ sinh với bo góc, hàn kín, dốc thoát nước 1–2%.

Nhầm lẫn 304/201/430: rủi ro vận hành và an toàn

201: hàm lượng Ni thấp, kém bền trong ẩm/axit—chỉ dùng khu khô/phi tiếp xúc thực phẩm. Inox 201 thay thế một phần niken bằng mangan, chi phí thấp nhưng chịu ăn mòn kém hơn 304. Trong môi trường nước rửa, muối, axit thực phẩm, 201 dễ ố vàng và rỗ bề mặt. Quý khách chỉ nên dùng 201 cho các hạng mục phụ, không tiếp xúc trực tiếp thực phẩm và ở khu khô. Các bề mặt sơ chế, chậu rửa, nơi sát muối/giấm cần 304 để giữ vệ sinh và tuổi thọ.

430: ferritic, có từ tính, chống ăn mòn thấp hơn 304/316—phù hợp ốp/trang trí khô. 430 có khoảng 17% Cr, gần như không có Ni nên chi phí rẻ và có từ tính. Độ bền ăn mòn thấp khiến 430 không thích hợp với khu ẩm hoặc tiếp xúc thực phẩm. Vị trí khả dụng gồm tấm ốp tường khô, vỏ tủ, bề mặt trang trí. Với các bề mặt tải trọng hoặc ma sát cao, lựa chọn này làm tăng rủi ro xuống cấp sớm và phát sinh chi phí vòng đời (LCC).

Sai mác dẫn đến ố vàng, pitting, nhiễm mùi vị và tăng chi phí thay thế. Khi lắp 201/430 vào vị trí của 304, lớp màng thụ động không ổn định trong muối/clorua, tạo điểm mồi ăn mòn. Chi phí không chỉ là thay thiết bị, mà còn thời gian dừng vận hành, làm sạch sâu, và rủi ro mất điểm kiểm tra vệ sinh. Để tránh underspec, Quý khách nên quy định rõ mác, hoàn thiện bề mặt và độ dày trong bản vẽ kỹ thuật các hạng mục như Bàn sơ chế inox hoặc Chậu rửa công nghiệp.

Giới hạn của phép thử nam châm đối với inox 304

304 có thể hơi hút do biến cứng nguội; không thể dùng nam châm để kết luận mác. Dạng austenit của 304 vốn không từ, nhưng biến dạng nguội, uốn gấp, mài chấn có thể tạo pha martensit cảm ứng, gây nhiễm từ nhẹ. Việc “dùng nam châm phân biệt inox 304” chỉ mang tính tham khảo, không có giá trị pháp lý hay kỹ thuật để nghiệm thu. Kết luận vội vàng sẽ dẫn tới trả hàng sai hoặc bỏ lọt hàng giả 304.

Khuyến nghị: kiểm tra MTC/CO, ký hiệu SUS/ASTM trên tấm/cuộn, và/hoặc XRF cầm tay. Bộ chứng từ MTC/CO truy xuất theo lô là nền tảng. Khi cần xác thực tại chỗ, XRF cầm tay cho phép đọc nhanh thành phần Cr/Ni/Mo để phân biệt 201/304/316 ngay trên bề mặt (không phá hủy). Quý khách có thể tham khảo nguyên lý X-ray fluorescence để hiểu cơ chế đo.

Gợi ý quy trình thử có kiểm soát để tránh kết luận sai. Hãy vệ sinh điểm thử, tránh bụi sắt bám từ dụng cụ. Thử ở nhiều vị trí: gần mép uốn, vùng giữa tấm, cách mối hàn; ghi nhận mức hút tương đối thay vì nhị phân “hút/không”. Không thử ngay tại mối hàn vì tổ chức kim loại đã thay đổi. Kết quả nam châm chỉ là dữ liệu phụ, cần đối chiếu với MTC/XRF trước khi nghiệm thu.

Thiết kế mất vệ sinh thường gặp & hệ quả

Mối hàn gián đoạn/khe hở tạo nơi trú vi khuẩn; discoloration chưa tẩy. Hàn không liên tục, không mài sạch và không passivation sau hàn sẽ để lại màu vàng-xanh và xỉ hàn, chính là điểm mồi ăn mòn. Khe hở giữa các tấm làm bẫy bẩn, khó khử trùng, ảnh hưởng trực tiếp đánh giá an toàn thực phẩm. Giải pháp là hàn kín liên tục, mài phẳng, tẩy màu – tái tạo lớp màng thụ động để đồng nhất bề mặt.

Góc nhọn <R6 mm, không dốc thoát nước 1–2% gây đọng bẩn/đọng nước. Bán kính bo nhỏ tạo góc chết, khó lau chùi và dễ trầy xước. Mặt bàn thiếu độ dốc khiến nước đọng, kéo theo vi khuẩn và ố bề mặt. Yêu cầu kỹ thuật nên quy định R≥6 mm, dốc 1–2% hướng về lỗ thoát hoặc chậu, nhất là quanh khu rửa và soạn chia.

Bẫy mỡ, lọc rác, phụ kiện không thể tháo rời làm khó vệ sinh. Bẫy mỡ không có rổ lọc rời hoặc khó tiếp cận sẽ tích tụ dầu cặn, phát mùi và gây tắc nghẽn. Bộ lọc rác hàn cứng vào chậu khiến thao tác vệ sinh bất tiện, tăng thời gian ngừng bếp. Quý khách nên yêu cầu thiết kế tháo lắp nhanh, rổ lọc rời và chuẩn hóa bẫy mỡ như các dòng Bể Tách Mỡ đạt lưu lượng theo nhu cầu.

Chứng từ và chứng nhận cần có khi lắp đặt

MTC/CO vật liệu theo lô; quy trình ISO 9001:2015. MTC xác thực dải thành phần 18% Cr, 8% Ni cho 304; 2–3% Mo với 316. Chứng nhận CO giúp truy xuất xuất xứ. Việc tích hợp hệ thống quản lý chất lượng theo ISO 9001:2015 bảo đảm quy trình kiểm soát từ đầu vào đến nghiệm thu. Tham khảo về chuẩn này tại ISO 9000 series để nắm khung quản trị.

Biên bản nghiệm thu, hướng dẫn vệ sinh/bảo trì; tham chiếu thực hành NSF khi phù hợp. Biên bản nghiệm thu cần chốt mác thép, độ dày, hoàn thiện bề mặt, kết quả kiểm tra mối hàn và các kích thước lắp đặt. Tài liệu hướng dẫn vệ sinh/bảo trì giúp đội vận hành duy trì hiệu suất và giảm rủi ro nhiễm bẩn chéo. Với thiết bị tiếp xúc thực phẩm, có thể tham chiếu yêu cầu vệ sinh theo tinh thần của NSF (bề mặt nhẵn, dễ làm sạch, không giải phóng kim loại).

Tuyên bố phù hợp vệ sinh và truy xuất nguồn gốc. Nhà cung cấp nên phát hành tuyên bố phù hợp cho từng hạng mục, kèm số lô, mác vật liệu, tiêu chuẩn áp dụng và ảnh chụp nhãn tấm/cuộn. Hồ sơ này là căn cứ khi bảo hành, cũng như khi khách hàng hoặc cơ quan thẩm tra yêu cầu truy xuất.

Checklist kiểm định thực địa nhanh (5 phút)

Quan sát bề mặt: No.4/2B đồng đều, không rỗ/khía, không bavia. Mặt No.4 có vân xước định hướng, đều và liền mạch; 2B mịn, không ánh gợn bất thường. Rỗ nhỏ, vết khía, bavia mép cắt là dấu hiệu gia công kém, dễ bám bẩn. Kiểm tra bằng ánh sáng xiên và miết tay để phát hiện khuyết tật.

Sờ kiểm mối hàn: phẳng, liên tục; đã tẩy màu và passivation sau hàn. Bề mặt hàn đạt yêu cầu không còn xỉ, không gờ sắc cấn tay, không discoloration. Yêu cầu ghi rõ hạng mục đã xử lý hóa chất passivation để phục hồi màng thụ động, giảm nguy cơ ăn mòn kẽ hở.

Đo độ dày: bàn 1.0–1.2 mm; chậu 1.2–1.5 mm; kệ 0.8–1.0 mm; chân 38×38×1.0–1.2 mm. Sử dụng thước cặp hoặc đồng hồ đo độ dày để xác thực tại nhiều điểm. Sai lệch cục bộ có thể do cán mỏng hoặc mài quá tay. Ghi biên bản kèm ảnh đo để làm bằng chứng nghiệm thu.

Kiểm tra góc bo R≥6 mm; độ dốc thoát nước 1–2%; phụ kiện tháo lắp dễ. Dùng dưỡng đo R hoặc vật mẫu 6 mm để đối chiếu nhanh. Kiểm tra hướng dốc về miệng xả tại mặt bàn gần chậu, đảm bảo nước không đọng. Rổ lọc, song chắn, hộc bẫy mỡ cần tháo lắp không dụng cụ để rút ngắn thời gian vệ sinh.

Xem chứng từ: MTC/CO, bản vẽ, ký hiệu vật liệu trên tấm/cuộn. Đối chiếu mác SUS/ASTM/JIS khắc/tem trên vật liệu với MTC. So thông số hoàn thiện, độ dày theo bản vẽ đã duyệt. Với các cụm như chậu rửa, bàn soạn, bẫy mỡ, hãy đóng dấu “đạt” ngay khi đủ điều kiện để rút ngắn thời gian nghiệm thu.

Từ việc nhận diện rủi ro trên, bước kế tiếp là chọn đúng mác và độ dày theo từng phân khu bếp, mức độ ẩm và clorua. Chúng tôi sẽ hệ thống hóa thành ma trận để Quý khách chỉ cần tra cứu là có ngay phương án tối ưu.

Tổng quan giải pháp: Ma trận lựa chọn inox theo khu vực bếp và điều kiện ăn mòn

Từ các rủi ro đã nhận diện ở phần trước, bước thực thi hiệu quả là áp dụng một ma trận inox bếp công nghiệp đơn giản – rõ ràng để tránh overspec gây tăng CAPEX và underspec khiến TCO đội lên theo thời gian. Chúng tôi quy chiếu theo môi trường ẩm/khô và mức clorua, nối thẳng tới các hạng mục cụ thể (bàn, chậu, kệ, chụp hút) và tiêu chí vệ sinh. Cách tiếp cận này giúp Quý khách ra quyết định nhanh, bám chuẩn NSF và bộ tiêu chuẩn vật liệu ASTM A240/JIS G4304/EN 10088.

Cung cấp ma trận 304/316/430 theo khu vực ẩm/khô và mức clorua. Vùng ẩm, tiếp xúc thực phẩm (sơ chế, soạn chia, rửa) ưu tiên 304 nhờ thành phần 18/8 ổn định lớp thụ động, hạn chế pitting. Vùng clorua cao như khu hải sản, khu ven biển, hoặc dùng hoá chất tẩy mạnh cần 316 do có 2–3% Mo chống nứt kẽ và ăn mòn kẽ hở. Vùng khô, trang trí hoặc mặt ngoài ít ẩm có thể cân nhắc 430 để tối ưu chi phí, nhưng không dùng cho bề mặt tiếp xúc thực phẩm.

Đưa dải độ dày tham chiếu cho từng hạng mục; có thể kiểm chứng tại hiện trường. Mặt bàn 1.0–1.2 mm, chậu 1.2–1.5 mm, chụp hút ~1.0 mm, kệ 0.8–1.0 mm, chân 38×38×1.0–1.2 mm là dải nền tảng. Khi tải trọng lớn, khẩu độ dài hoặc yêu cầu chống võng cao, tăng độ dày và/hoặc bổ sung gân chịu lực. Việc đo kiểm bằng thước cặp, đồng hồ đo độ dày ngay tại công trường là thao tác bắt buộc trước nghiệm thu.

Nhấn mạnh hoàn thiện No.4 cho mặt làm việc, 2B cho nội thất; hàn kín và passivation. No.4 (180–240 grit) giúp giảm vết xước ngẫu nhiên, dễ lau chùi; 2B mịn cho các bề mặt khuất tầm nhìn, khoang trong, giảm chói. Tất cả mối hàn phải liên tục, được tẩy màu và passivation sau hàn inox để tái tạo lớp màng thụ động, bảo vệ đồng nhất. Kết hợp dốc 1–2% và bo góc R≥6 mm, Quý khách sẽ giảm đáng kể rủi ro tích bẩn và thời gian vệ sinh.

Ma trận vật liệu theo điều kiện ăn mòn và tiếp xúc thực phẩm

Tiếp xúc trực tiếp thực phẩm/ẩm: ưu tiên 304; môi trường clorua/cạnh biển: 316. 304 là “chuẩn vàng” cho hầu hết bề mặt thao tác, chậu rửa, kệ trong vùng ẩm nhờ hàm lượng Cr~18%/Ni~8% tạo lớp thụ động bền. Ở khu hải sản, chế biến mặn hoặc nhà bếp ven biển, 316 với 2–3% Mo gia tăng sức kháng clorua là lựa chọn an toàn hơn, giảm nguy cơ rỗ và nứt ứng suất. Ma trận này giúp Quý khách cân bằng CAPEX với rủi ro ăn mòn dài hạn trong OPEX.

Khu khô/trang trí: 430 (không khuyến nghị tiếp xúc trực tiếp thực phẩm). Với khoảng 17% Cr và gần như không có Ni, 430 có chi phí thấp, phù hợp ốp, vỏ, panel khô. Điểm lưu ý: khả năng kháng ăn mòn thấp hơn 304/316 nên không đặt ở nơi bắn nước, hơi muối hoặc tiếp xúc axit thực phẩm. Việc bóc tách đúng vai trò của 430 giúp tối ưu ngân sách mà không đánh đổi an toàn thực phẩm.

Tham chiếu chuẩn vật liệu: ASTM A240/JIS G4304/EN 10088. Khi lập spec, hãy ghi rõ hệ tiêu chuẩn để đồng bộ mua sắm – nghiệm thu và dễ dàng thay thế chéo. EN 10088 định danh tương đương 1.4301 (304) và 1.4401 (316); đối chiếu này hữu ích khi nguồn cung thay đổi. Tham khảo khái quát tại EN 10088 để chuẩn hóa ký hiệu trong hồ sơ.

Độ dày inox khuyến nghị theo hạng mục

Bàn sơ chế/mặt bàn: 304 dày 1.0–1.2 mm (No.4). Với các mẫu bàn bếp inox, độ dày 1.0–1.2 mm kết hợp gân chịu lực cho độ cứng vững tốt, hạn chế võng khi chặt băm. Mặt No.4 giúp che vết xước dọc vân, rút ngắn thời gian vệ sinh sau ca. Nếu mặt bàn dài >1.8 m hoặc chịu tải tập trung, cân nhắc nâng dày và tăng số gân.

Chậu rửa: 304 dày 1.2–1.5 mm (tùy kích thước/tải). Với Chậu rửa công nghiệp, thành dày hơn giúp triệt rung khi xả nước và tăng tuổi thọ ở khu ẩm. Kích thước chậu lớn hoặc lắp vòi xịt áp lực cao nên chọn 1.5 mm và gia cường đáy. Tại khu hải sản/clorua, chuyển sang 316 để hạn chế pitting.

Chụp hút/ống dẫn: 304 ~1.0 mm; kệ/giá: 0.8–1.0 mm. Với Chụp hút khói, độ dày ~1.0 mm đủ cứng, nhẹ, thuận tiện treo trần và bảo trì. Kệ/khoang để khay chọn 0.8–1.0 mm để tối ưu trọng lượng và chi phí; thêm nẹp/gân tại các khẩu độ dài. Bề mặt khuất ưu tiên 2B để giảm chói và dễ lau bụi mỡ.

Chân/hộp: 38×38×1.0–1.2 mm; gia cố theo tải trọng. Ống vuông 38×38 cho độ ổn định tốt, dễ cân chỉnh chân tăng. Với thiết bị tải nặng, tăng bề dày 1.2 mm và bổ sung giằng chéo. Tất cả mũ chân nên dùng cao su/nhựa chống trượt, chống ồn, hỗ trợ thoát nước sàn.

Hoàn thiện bề mặt: chọn No.4 cho mặt làm việc, 2B cho nội thất

No.4 (180–240 grit) dễ vệ sinh, ít lưu vết; phù hợp mặt bàn/khu soạn. Vân xước định hướng che khuyết điểm tốt, hạn chế loá sáng và giúp thao tác an toàn hơn. Khi kết hợp quy trình vệ sinh đúng, No.4 cho thời gian làm sạch ngắn hơn, ít để lại vệt nước. Đây là lựa chọn tiêu chuẩn cho các vùng tiếp xúc thực phẩm.

2B phù hợp bề mặt khuất tầm nhìn, nội thất thiết bị; giảm chói. 2B có độ mịn đều, ít phản xạ và tiết kiệm chi phí so với No.4. Ứng dụng tốt cho khoang máy, đáy kệ, vách trong lò/hộc, nơi không chịu ma sát nhiều. 2B cũng giúp dễ quan sát bám bẩn dầu mỡ trong bảo trì định kỳ.

Đảm bảo đồng bộ finish giữa các hạng mục liền kề. Vân No.4 cần đi cùng hướng để đạt tính thẩm mỹ và dễ lau chùi. Khi thay thế một phần, phải xác nhận grit tương đương để tránh lệch màu/độ nhám. Ghi rõ “No.4 cho mặt làm việc – 2B cho nội thất” ngay trong bản vẽ kỹ thuật để tránh hiểu sai khi gia công.

Thiết kế vệ sinh: dốc 1–2%, bo góc R≥6 mm, hàn kín, passivation

Dốc thoát nước 1–2% hướng về phễu; bẫy mỡ/lọc rác dễ tháo. Độ dốc đúng giúp nước không đọng, hạn chế vệt ố và vi khuẩn phát triển. Phụ kiện tháo lắp nhanh rút ngắn thời gian ngừng bếp, tối ưu OPEX. Với sàn ướt quanh khu rửa, luôn định tuyến nước về phễu/bẫy mỡ để kiểm soát mùi và tắc nghẽn.

Bo góc R≥6 mm để giảm tích bẩn và dễ chà rửa. Góc bo lớn loại bỏ “điểm chết”, hạn chế trầy xước găng tay và tăng hiệu suất vệ sinh. Tại chậu và các hộc, sử dụng dưỡng đo R để nghiệm thu trực quan, đảm bảo đồng nhất giữa các hạng mục. Đây là chi tiết nhỏ nhưng tác động lớn đến thời gian vệ sinh ca.

Mối hàn liên tục; tẩy màu và thụ động hóa (passivation) sau hàn. Hàn gián đoạn và chưa xử lý sẽ thành điểm mồi ăn mòn, đặc biệt ở môi trường clorua. Passivation bằng dung dịch phù hợp giúp khôi phục lớp Cr2O3 bảo vệ, đồng nhất bề mặt giữa vùng hàn và nền. Ghi rõ yêu cầu passivation trong spec để nhà thầu thi công tuân thủ.

Bảng kiểm đối chiếu nhanh khi lập spec và mua sắm

Chọn mác theo môi trường (304/316/430) và tiếp xúc thực phẩm. Ghi rõ khu vực áp dụng, mức clorua, tác nhân tẩy rửa trong bảng spec. Với hải sản/ven biển, ưu tiên 316 cho các bề mặt lộ thiên và mối hàn.

Định rõ độ dày, hoàn thiện bề mặt, tiêu chí hàn/passivation. Nêu dải dày cho từng hạng mục, yêu cầu No.4/2B theo vị trí, mối hàn liên tục – mài phẳng – passivation. Bổ sung dốc 1–2% và bán kính R≥6 mm cho các vùng ẩm.

Yêu cầu MTC/CO, ký hiệu vật liệu; kèm phương án kiểm tra XRF nếu cần. Đối chiếu ASTM/JIS/EN trong MTC, chụp ảnh nhãn tấm/cuộn để lưu hồ sơ. Khi nghi ngờ, đo nhanh XRF tại hiện trường để xác nhận Cr/Ni/Mo.

Với ma trận trên, Quý khách có thể chốt thông số nhanh, đúng vị trí lắp đặt và kiểm soát chi phí vòng đời. Ngay sau đây, chúng tôi sẽ đi sâu vào 304/316/430 ở mức thành phần, cơ chế chống ăn mòn và lựa chọn hoàn thiện bề mặt để khóa chặt spec kỹ thuật.

Phân tích kỹ thuật chuyên sâu: 304 vs 316 vs 430 – thành phần, chống ăn mòn, hoàn thiện bề mặt

Tiếp nối ma trận lựa chọn vật liệu, mục tiêu của phần này là “khóa chặt” spec bằng dữ liệu kỹ thuật và tiêu chuẩn đối chiếu. Chúng tôi sẽ quy chiếu 304/316/430 theo thành phần hóa học, cơ chế chống ăn mòn và tiêu chí hoàn thiện bề mặt để Quý khách dễ dàng chuyển thành yêu cầu mua sắm – nghiệm thu. Khi cần tham chiếu quốc tế, hãy gắn kèm mã ASTM A240, JIS G4304 và EN 10088 trong hồ sơ đặt hàng để đảm bảo đồng bộ.

Thành phần quyết định hiệu năng. 304 theo “18/8” (Cr ~18%, Ni ~8%) tạo lớp thụ động Cr2O3 ổn định, cân bằng chi phí – chống ăn mòn cho đa số khu vực bếp. 316 bổ sung 2–3% Mo giúp tăng chỉ số kháng rỗ (PREN) và bền bỉ trong môi trường clorua/ven biển. 430 thuộc hệ ferritic, gần như không có Ni nên chi phí thấp, đổi lại là sức kháng ăn mòn hạn chế – phù hợp ốp/trang trí khu khô.

Hiểu đúng về bài thử nam châm. 304 thuộc hệ austenitic vốn không từ, nhưng có thể nhiễm từ nhẹ do biến cứng nguội khi uốn/chấn, khiến nam châm bám rất nhẹ tại mép uốn – đây không phải dấu hiệu “không phải 304”. 430 ferritic sẽ hút mạnh, song từ tính không thể dùng như tiêu chí duy nhất xác định mác; cần MTC hoặc phép đo XRF nếu cần kết luận.

Nghiệm thu bề mặt và mối hàn là tối quan trọng. Mặt làm việc khuyến nghị No.4 (180–240 grit) để giảm vết xước ngẫu nhiên và tối ưu vệ sinh; bề mặt trong/nội thất nên dùng 2B mịn. Mối hàn phải liên tục, được tẩy màu và thụ động hóa (passivation) sau hàn để khôi phục lớp Cr2O3—đây là điều kiện then chốt để kiểm soát pitting sớm trong bếp ẩm/clorua. Có thể tham chiếu EN 10088 về định danh vật liệu tại EN 10088.

Thành phần hóa học & tác động đến hiệu năng

304: ~18% Cr, ~8% Ni – nền tảng cho bề mặt tiếp xúc thực phẩm. Hàm lượng crom cao giúp hình thành lớp thụ động liên tục, còn niken ổn định pha austenit cho độ dẻo và khả năng hàn tốt. Trong thực tế, 304 duy trì hiệu suất vận hành cao tại khu sơ chế, soạn chia và rửa, hạn chế ố vàng/ăn mòn kẽ hở khi vệ sinh đúng cách. Đây là lựa chọn tiêu chuẩn cho bàn bếp inox và các mặt thao tác.

316: thêm 2–3% Mo – tăng kháng pitting/clorua. Molypden nâng chỉ số PREN, giảm nguy cơ rỗ và nứt ứng suất trong dung dịch muối hoặc hóa chất chứa clorua. Nếu Quý khách vận hành khu hải sản, gần biển hoặc thường xuyên dùng tẩy rửa mạnh chứa clo, 316 giúp kéo dài chu kỳ bảo trì và giảm OPEX. Việc ghi rõ “316 theo ASTM A240/JIS G4304” trên bản vẽ sẽ tránh underspec khi mua sắm.

430: ~17% Cr – tối ưu chi phí cho khu khô. Do thiếu Ni, 430 kém bền ăn mòn hơn trong ẩm/clorua, nhưng vẫn đáp ứng tốt ở khu vực khô, trang trí, vỏ thiết bị. Khuyến nghị không dùng 430 cho bề mặt tiếp xúc trực tiếp thực phẩm hoặc vị trí bắn nước thường xuyên. Quy định rõ phạm vi dùng 430 sẽ giúp tối ưu CAPEX mà vẫn kiểm soát rủi ro.

Chống ăn mòn theo môi trường: ẩm, axit nhẹ, clorua

304 chịu tốt ẩm/axit nhẹ; tránh muối/clorua đậm đặc kéo dài. Trong nước rửa, axit thực phẩm như chanh/cà chua, 304 duy trì bề mặt sạch và bền nếu quy trình vệ sinh chuẩn. Ở vị trí đọng muối, nước biển khô đọng hoặc clo đậm đặc, nguy cơ pitting tăng—cần rửa xả trung tính sau khi dùng hóa chất.

316 phù hợp clorua cao, ven biển hoặc tẩy rửa mạnh. Nhờ Mo, 316 bền hơn đáng kể trước clorua, phù hợp khu rửa hải sản, bồn ngâm mặn, hoặc nhà bếp cách bờ biển không xa. Đầu tư ban đầu cao hơn nhưng giảm rõ rệt chi phí vòng đời (LCC) do hạn chế thay thế/bảo trì sớm.

430 chỉ nên đặt ở khu khô/trang trí. Trong ẩm/axit, 430 dễ ố vàng và suy giảm thẩm mỹ, kéo theo thời gian vệ sinh tăng. Ứng dụng hợp lý gồm tấm ốp, vỏ máy; tuyệt đối tránh hơi muối hoặc phun nước trực tiếp.

Tính từ và bài kiểm tra nam châm: hiểu đúng để không nhầm lẫn

304 austenitic vốn không từ; có thể nhiễm từ nhẹ do biến cứng nguội. Quá trình uốn/chấn/mài có thể tạo pha martensit cảm ứng ở mép uốn, khiến nam châm hơi bám. Đây là hiện tượng vật liệu học bình thường và không phủ nhận mác 304 theo spec.

430 ferritic có từ tính rõ rệt – nhưng từ tính không phải “chuẩn đoán mác”. Từ tính chỉ phản ánh hệ tổ chức kim loại; nó không thay thế được kiểm tra thành phần. Một số cấu kiện 304 gia công nặng cũng cho phản ứng nam châm cục bộ, nên cần đọc kết quả theo mức độ, không nhị phân.

Khuyến nghị: dùng nam châm như gợi ý, không thay cho MTC/XRF. Nghiệm thu nên dựa trên MTC theo ASTM A240/JIS G4304 và kiểm tra nhanh XRF khi cần. Điều này loại trừ nhầm lẫn “304 giả” và giảm rủi ro tranh chấp với nhà thầu.

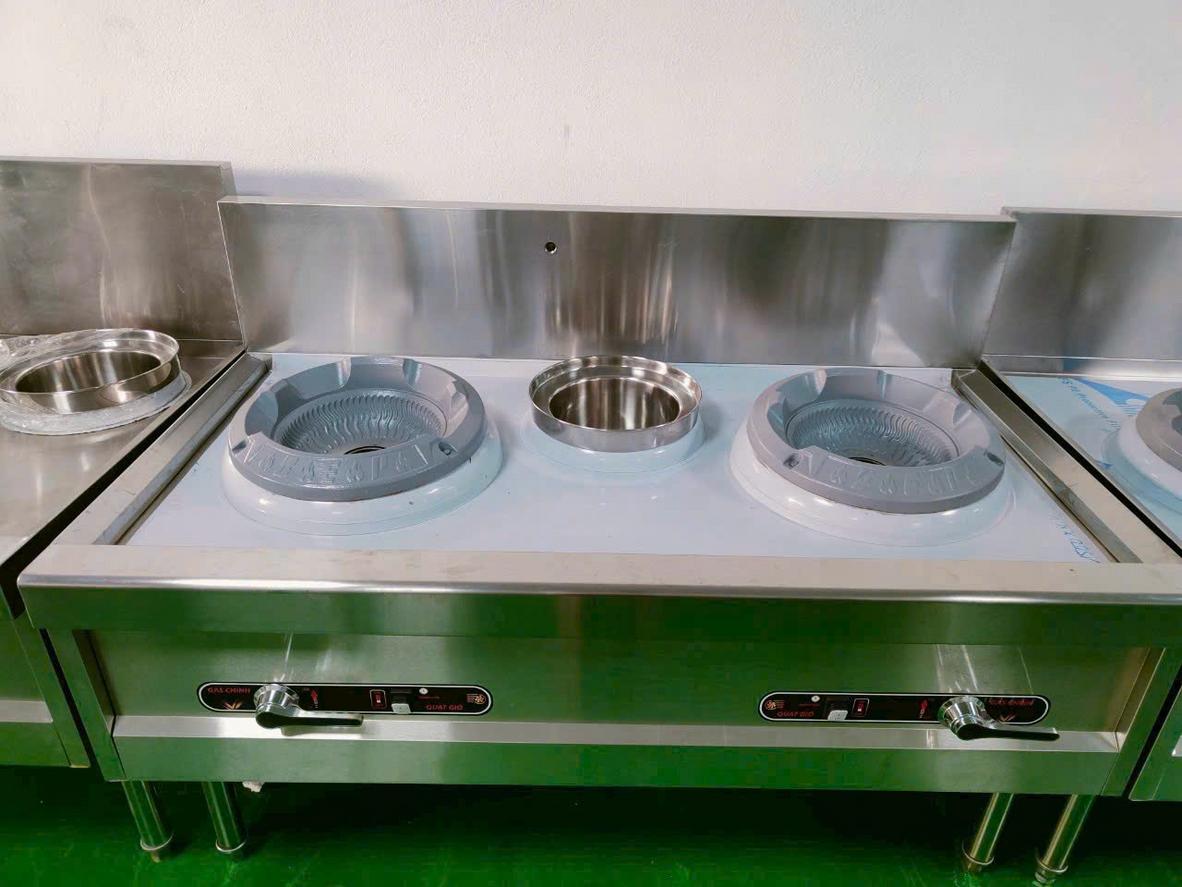

Hoàn thiện bề mặt: 2B vs No.4 (180–240 grit)

2B cho nội thất/thành tủ; No.4 cho mặt làm việc, dễ vệ sinh. No.4 (180–240 grit) có vân xước định hướng, che vết xước nhỏ và giảm lóa—tối ưu cho bàn thao tác, đặc biệt là bàn bếp inox. 2B mịn, kinh tế cho khoang trong, đáy kệ, ít ma sát.

Đồng bộ hoàn thiện theo khu vực. Cùng một tuyến thiết bị nên thống nhất hướng vân No.4 để đảm bảo thẩm mỹ và rút ngắn thời gian vệ sinh. Khi thay thế cục bộ, xác thực cùng cấp grit để tránh lệch màu/độ nhám.

Tránh rỗ/khía – nguồn tích bẩn và mồi ăn mòn cục bộ. Rỗ li ti và vết khía ngược vân là dấu hiệu gia công kém, dễ giữ bẩn và gây pitting sớm. Kiểm tra bằng ánh sáng xiên và miết tay để từ chối ngay trong nghiệm thu.

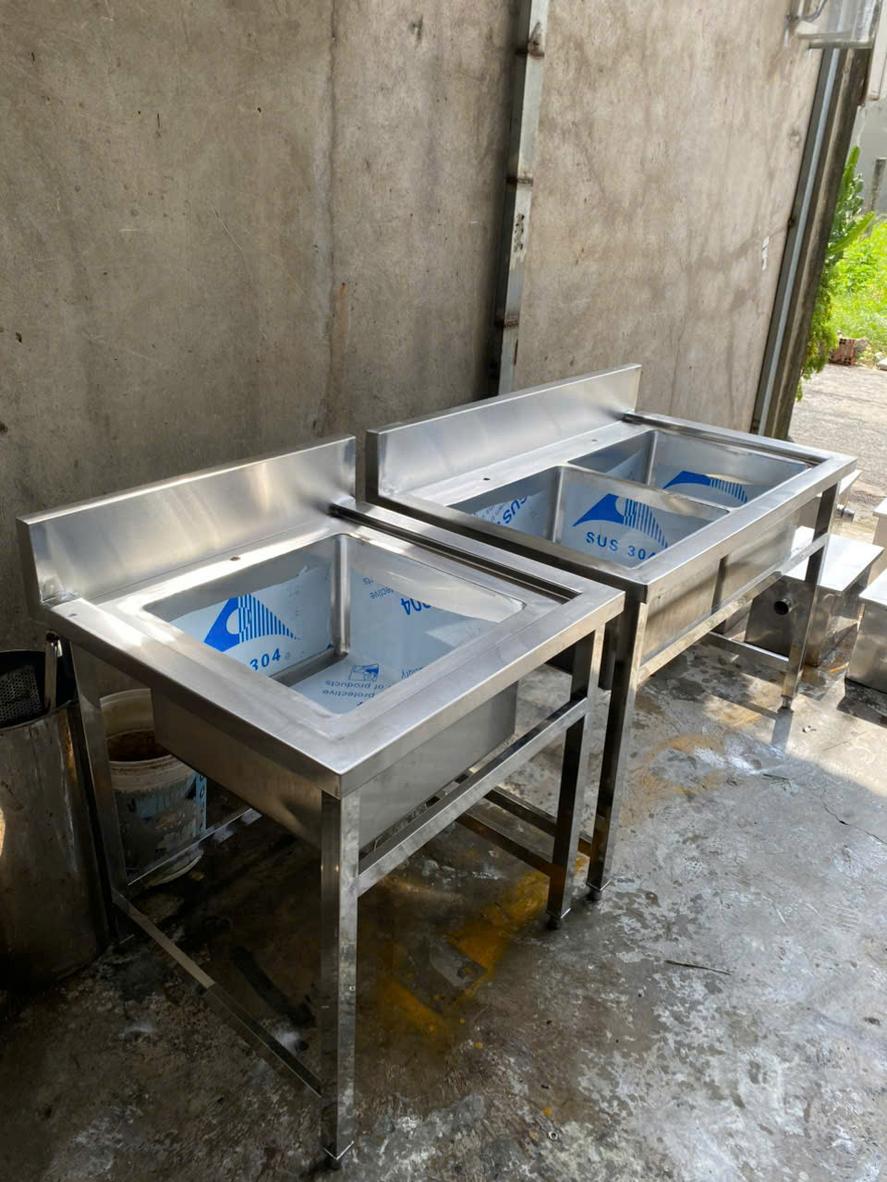

Kiểm soát mối hàn & passivation sau hàn

Mối hàn liên tục, phẳng; loại bỏ discoloration/oxit hàn. Hàn gián đoạn và tồn dư xỉ là điểm bẫy bẩn và mồi ăn mòn. Yêu cầu mài phẳng, làm sạch và đồng nhất màu trước bàn giao.

Tẩy màu và thụ động hóa (passivation) để phục hồi Cr2O3. Dung dịch chuyên dụng giúp tái tạo lớp thụ động, cân bằng bề mặt vùng hàn với nền—đặc biệt quan trọng ở khu rửa/hải sản. Tham khảo cơ sở khoa học tại Passivation để hiểu cơ chế chống ăn mòn của inox.

Kiểm tra visual/KCS nghiêm ngặt. Tiêu chí đạt: không rỗ, không bavia, màu đồng đều, cạnh bo R≥6 mm giúp lau chùi an toàn. Với các cụm chịu ẩm, cân nhắc 316 cho mối hàn lộ thiên nhằm tăng an toàn dài hạn.

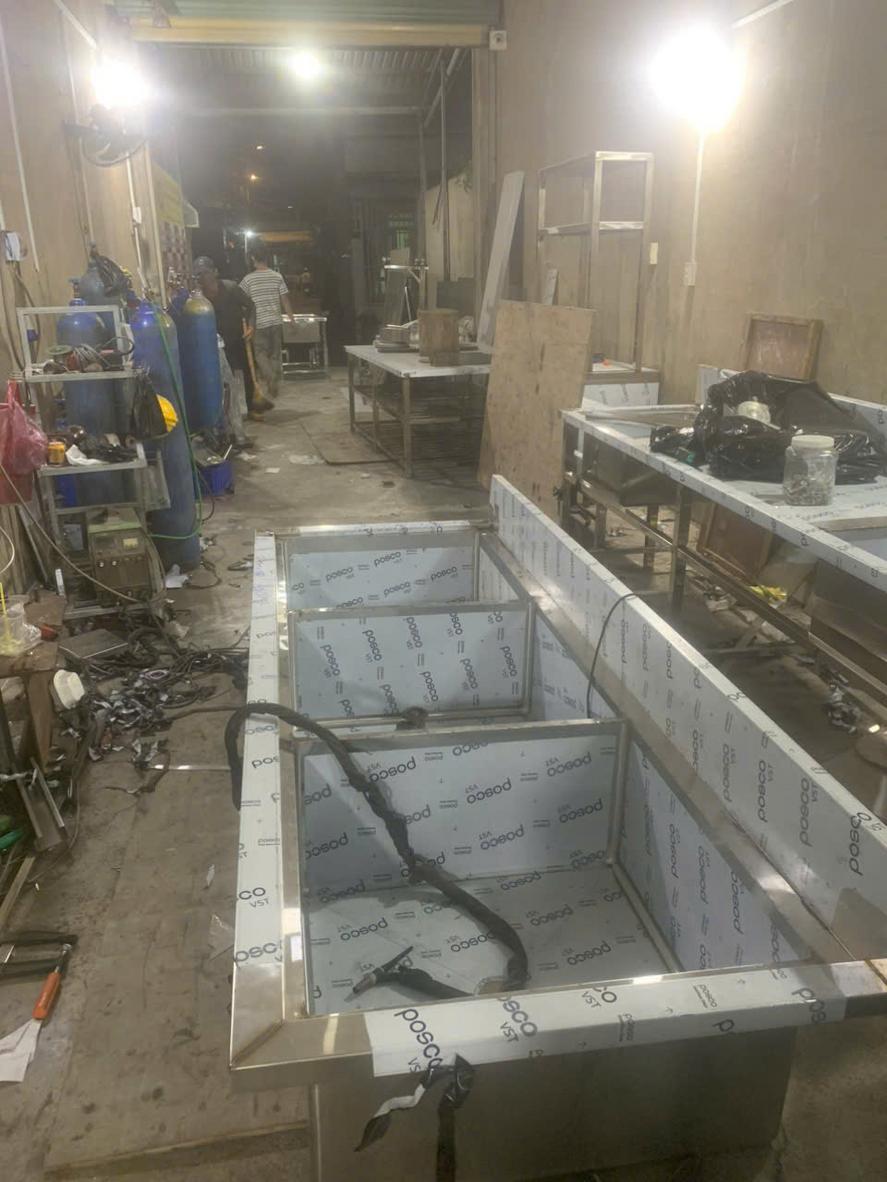

Tiêu chí nghiệm thu bề mặt & mối hàn theo thực hành tốt

Bề mặt đồng nhất, đúng finish. No.4 đều vân, 2B mịn không loang; không có rỗ/khía ngược vân. Đây là điều kiện tiên quyết để hạn chế tích bẩn và đảm bảo an toàn thực phẩm.

Mối hàn kín, không đổi màu sau tẩy/neutralize. Vùng hàn phải đồng màu với nền sau xử lý; mọi dấu vết vàng/xanh là tín hiệu chưa passivation đúng cách. Với bề mặt thao tác, yêu cầu mài phẳng để không cấn tay khi làm việc.

Mép bo R≥6 mm, dễ vệ sinh và an toàn thao tác. Bán kính bo lớn giảm điểm chết và vết xước găng tay, rút ngắn thời gian vệ sinh ca. Với các tuyến gần khu hút mùi, kết hợp tiêu chí này cùng lựa chọn độ dày phù hợp cho Chụp hút khói giúp tối ưu cả trọng lượng lắp đặt lẫn độ bền.

Từ nền tảng kỹ thuật 304/316/430, bước kế tiếp là áp dụng theo từng phân khu vận hành để đạt hiệu suất vận hành và kiểm soát TCO. Ở phần sau, chúng tôi sẽ gợi ý cấu hình vật liệu cho sơ chế – nấu – soạn chia – rửa – kho – bar nhằm tối ưu cả CAPEX và độ bền vật liệu.

Ứng dụng theo phân khu bếp: sơ chế – nấu – soạn chia – rửa – kho – bar

Từ nền tảng mác 304/316/430 đã chốt ở phần trước, bước triển khai hiệu quả là chuyển hóa thành cấu hình cụ thể theo từng phân khu vận hành. Đây là cách biến “tiêu chuẩn” thành thực tế, giúp Quý khách kiểm soát tổng chi phí sở hữu và giảm sự cố vận hành. Bản hướng dẫn dưới đây đóng vai trò là bản đồ “ứng dụng inox theo khu bếp”, làm rõ độ dày inox theo phân khu và các tiêu chí thiết kế vệ sinh bếp inox để nghiệm thu dễ dàng.

Chuẩn hóa thông số theo từng khu chức năng để đảm bảo vệ sinh và độ bền. Mỗi khu có đặc tính cơ – nhiệt – hóa khác nhau: sơ chế cần mặt No.4 chống trầy nhìn thấy; nấu chịu nhiệt và rung; rửa ẩm liên tục và hóa chất; bar có đường/axit trái cây; kho khô ưu tiên tối ưu chi phí. Khi chuẩn hóa mác, finish và độ dày tương thích điều kiện làm việc, Quý khách sẽ hạn chế biến dạng, pitting và thời gian làm sạch, đồng thời duy trì hiệu suất vận hành.

Nêu rõ nơi cần 316 và nơi có thể dùng 430. 316 (có 2–3% Mo) cho kháng clorua vượt trội, phù hợp khu hải sản, ven biển hoặc dùng clo/NaCl đậm đặc; trong khi 430 (~17% Cr, có từ tính) chỉ nên làm ốp/vỏ ở khu khô. Cách phân định rạch ròi này giúp cân bằng CAPEX và rủi ro ăn mòn trong OPEX, tránh overspec lãng phí hoặc underspec dẫn tới thay thế sớm.

Đưa lưu ý thiết kế vệ sinh đặc thù từng khu. Dốc thoát 1–2% về phễu/bẫy mỡ, bo góc R≥6 mm, mối hàn kín – mài phẳng – xử lý sạch là những tiêu chí nền. Ở khu nấu, bổ sung chắn nhiệt và khe giãn nở cho mặt bàn dài để tránh cong vênh; tại bar, kiểm soát thoát nước kín cho khoang đá. Ghi rõ các yêu cầu này ngay trên bản vẽ kỹ thuật để đội lắp đặt thi công đồng nhất.

Khu sơ chế: mặt bàn 304 No.4, bàn chặt, lưới thoát nước

Mặt bàn 304 dày 1.0–1.2 mm No.4; bo góc R≥6 mm. 304 với thành phần 18% Cr – 8% Ni cho bề mặt bền, dễ vệ sinh; hoàn thiện No.4 (180–240 grit) che vết xước và giảm lóa. Độ dày 1.0–1.2 mm kết hợp gân chịu lực giúp thao tác chặt/thái ổn định, không võng. Bán kính bo R≥6 mm loại bỏ điểm tích bẩn, giảm thời gian chà rửa sau ca.

Khay hứng/thoát nước, bề mặt chống trượt; bảo vệ cạnh bàn chặt. Khay hứng dưới mép bàn giữ mặt sàn khô ráo, đặc biệt khi sơ chế ướt. Tấm chống trượt giúp cố định thớt, hạn chế tai nạn lao động. Cạnh bàn chặt nên ốp thép cứng hoặc tấm dày hơn để hạn chế sứt mẻ và rung.

Gá kệ treo dụng cụ bằng 304; dễ vệ sinh tháo lắp. Giá treo dao, muỗng, rổ rá bằng 304 giúp tránh rỉ sét từ ẩm/axit thực phẩm. Thiết kế tháo lắp nhanh giúp rửa ngâm và khử trùng toàn bộ. Khi cần zích zắc công cụ theo line một chiều, kệ treo giúp thao tác nhanh và an toàn.

Tham khảo mẫu bàn bếp inox để tối ưu kích thước – gân chịu lực – hướng vân cho khu sơ chế của Quý khách.

Khu nấu: 304, chắn nhiệt và khe giãn nở

Sử dụng 304; bổ sung chắn nhiệt tại vị trí lò/bếp công suất cao. 304 là lựa chọn chuẩn cho khu nấu vì cân bằng tốt giữa khả năng chống ăn mòn và chịu nhiệt. Tại vị trí lò/bếp công suất lớn, tấm chắn nhiệt bảo vệ bề mặt khỏi nhiệt bức xạ và dầu mỡ bắn, kéo dài tuổi thọ hoàn thiện No.4. Việc bố trí chắn nhiệt cũng giảm chi phí bảo trì do biến màu hoặc cong vênh cục bộ.

Thiết kế khe giãn nở cho mặt bàn dài, tránh cong vênh do nhiệt. Mặt bàn liên tục >1.8–2.0 m nên có khe giãn nở hoặc chia modul để hấp thụ giãn nở nhiệt. Điều này ngăn nứt mối hàn, phồng mặt hoặc xé đinh tán sau thời gian vận hành ở nhiệt cao. Giải pháp đơn giản nhưng hiệu quả để bảo toàn hình dáng và thẩm mỹ bề mặt.

Gia cố chân đỡ và liên kết chống rung. Khu nấu thường có thiết bị rung/va đập; cần tăng giằng, pad chân chống trượt và liên kết neo tường khi cần. Ống chân 38×38×1.0–1.2 mm giúp ổn định cấu trúc, hạn chế “đá” bếp khi thao tác mạnh. Sự ổn định cơ học làm giảm rạn nứt mối hàn theo thời gian.

Khu soạn chia: 304 No.4, kiểm soát lây nhiễm chéo

Bề mặt No.4 giảm trầy xước nhìn thấy, dễ vệ sinh. Vân định hướng của No.4 che khuyết điểm do kéo khay/dao, giữ thẩm mỹ line phục vụ. Bề mặt đủ nhám nhẹ để thao tác an toàn, đồng thời dễ tẩy rửa hóa chất trung tính sau ca. Đây là lựa chọn tối ưu cho các mặt tiếp xúc thực phẩm.

Bố trí line 1 chiều theo HACCP; ngăn trộn sống/chín. Thiết kế từ “vào” đến “ra” một chiều, tách biệt dụng cụ sống/chín và luồng người/kệ. Cách bố trí này rút ngắn thời gian phục vụ và giảm rủi ro an toàn thực phẩm. Tham khảo khái niệm HACCP tại Wikipedia để thống nhất thuật ngữ trong đào tạo nội bộ.

Giá kệ 0.8–1.0 mm; nan dễ tháo rửa. Kệ 304 dày 0.8–1.0 mm đủ cứng cho khay/dụng cụ, giảm khối lượng và chi phí. Các nan tháo rời thuận tiện ngâm rửa, hạn chế tích mỡ. Kết cấu mở giúp lưu thông không khí, làm khô nhanh giữa ca.

Khu rửa: chậu 304 1.2–1.5 mm, dốc 1–2%, bẫy mỡ

Chậu 304 dày 1.2–1.5 mm; bo R≥6 mm; mép cuốn chống tràn. Thành chậu dày giúp triệt rung khi xịt áp lực và chống móp do va đập. Bo góc R≥6 mm giảm điểm bám dầu mỡ, rút ngắn thời gian vệ sinh. Mép cuốn chống tràn giữ khu vực xung quanh khô ráo, hạn chế trượt ngã.

Độ dốc 1–2% về phễu thoát; lắp bẫy mỡ và lọc rác tháo rời. Dốc đúng chuẩn tránh ứ đọng, còn bẫy mỡ giữ lại dầu để không làm tắc hệ thống thoát. Lọc rác tháo rời giúp vệ sinh định kỳ nhanh, giảm mùi. Ở khu rửa hải sản/clorua, cân nhắc chuyển chậu sang 316 để tăng kháng pitting.

Vòi công nghiệp, kệ úp thoát nước bằng 304. Vòi xịt áp lực cao rút ngắn thời gian rửa; kệ úp dạng thoát nước giữ dụng cụ khô nhanh. Tất cả phụ kiện nên dùng 304 để tránh rỉ sét do ẩm liên tục. Kiểm tra mối hàn và xử lý bavia để an toàn tay trong thao tác.

Gợi ý lựa chọn tại Chậu rửa công nghiệp và tích hợp Bể Tách Mỡ đúng lưu lượng để kiểm soát mùi và tắc nghẽn.

Kho & khu khô: tận dụng 430 cho ốp/trang trí

Dùng 430 cho vỏ tủ, tấm ốp tường khu khô để tối ưu chi phí. 430 có từ tính và chi phí thấp nhờ ít/không có Ni; phù hợp làm ốp/vỏ ở khu khô, ít ẩm. Việc “đặt đúng chỗ” giúp tối ưu ngân sách mà vẫn đảm bảo thẩm mỹ tổng thể. Tránh kéo 430 vào vùng ẩm để không phát sinh ố vàng sớm.

Tránh tiếp xúc trực tiếp thực phẩm và ẩm liên tục. 430 kháng ăn mòn kém hơn 304/316, do đó không nên dùng làm bề mặt chế biến hay gần điểm bắn nước. Độ ẩm cao và axit thực phẩm có thể tạo vệt ố, tăng thời gian vệ sinh. Xác định ranh giới khu khô rõ ràng trên bản vẽ để đội thi công không lắp sai.

Kệ lưu trữ hàng khô có thể dùng 304 mỏng 0.8–1.0 mm. Kệ 304 vẫn mang lại độ bền cao, nhẹ, dễ lắp và vệ sinh. Độ dày 0.8–1.0 mm là dải hợp lý cho tải trọng thùng khô, bao bì. Sử dụng chân tăng điều chỉnh để đảm bảo kệ luôn cân bằng trên nền kho.

Bar/đồ uống: 304 chống ẩm, chống ố bề mặt

Mặt bar 304 No.4; chú ý nước đường/axit trái cây. Đường và axit trái cây dễ để lại vệt nếu không vệ sinh kịp thời; No.4 giúp lau sạch nhanh hơn. 304 bảo toàn lớp thụ động trước axit nhẹ, giữ mặt bar đồng màu lâu dài. Các cạnh tiếp xúc người dùng nên bo mềm để tăng an toàn.

Thoát nước kín, tránh rò ở khoang đá; phụ kiện tháo rời. Khoang đá cần chống rò nước để không gây ẩm lan, làm hỏng tủ/kệ lân cận. Phụ kiện tháo rời (rổ/khay) hỗ trợ vệ sinh định kỳ và khử trùng triệt để. Tất cả mối hàn phải kín, mài phẳng để không cấn tay khi thao tác liên tục.

Kệ ly 304 mỏng; phủ chống bám nước tại khu vẩy đá. Kệ ly dùng 304 0.8–1.0 mm là đủ cứng, nhẹ, dễ tháo rời. Tại khu vẩy đá, lớp phủ chống bám nước giảm vệt ố và trơn trượt. Kiểm soát thoát nước khu vực này sẽ kéo dài tuổi thọ hoàn thiện bề mặt.

Để tối ưu line phục vụ đồ uống, tham khảo Quầy pha chế Inox với các modul khoang đá – chậu bar – kệ ly đồng bộ.

Khu hải sản/ven biển: nâng cấp 316 để chống clorua

Ưu tiên 316 tại khu sơ chế hải sản, kho muối, hoặc bếp ven biển. 316 bổ sung 2–3% Mo giúp tăng kháng rỗ trong môi trường muối/clorua rõ rệt. Với hơi muối hoặc nước biển khô đọng, 316 duy trì bề mặt ổn định hơn 304, hạn chế ố vàng sớm. Đây là khoản đầu tư nhỏ ở CAPEX nhưng giảm đáng kể thay thế/bảo trì trong vòng >5 năm.

Giảm pitting/ố vàng, kéo dài tuổi thọ thiết bị >5 năm. Ở khu hải sản, muối và enzyme dễ tạo “điểm mồi” ăn mòn; 316 giảm mạnh hiện tượng này khi vệ sinh đúng chuẩn. Tuổi thọ kéo dài giúp Quý khách chủ động kế hoạch OPEX và tránh gián đoạn do thay thế. Hiệu quả nhìn thấy ở cả bề mặt lộ thiên và mối hàn sau xử lý.

Đồng bộ phụ kiện tiếp xúc nước muối bằng 316 khi khả thi. Vòi, ốc vít, lưới thoát, phễu… nếu dùng 304 lẫn 316 có thể tạo chênh lệch bền ăn mòn giữa các điểm. Ưu tiên đồng bộ 316 cho các chi tiết tiếp xúc trực tiếp muối để tránh “điểm yếu” cục bộ. Khi nguồn cung hạn chế, xác nhận chứng chỉ vật liệu để thay thế tương đương.

Với cấu hình vật liệu – độ dày – thiết kế đã nêu cho từng phân khu, Quý khách có thể chuyển ngay thành yêu cầu mua sắm và bản vẽ kỹ thuật. Ở phần tiếp theo, chúng tôi sẽ trình bày tiêu chí lựa chọn và kiểm định hiện trường: cách nhận biết 304 chuẩn bằng đo độ dày, đọc MTC, thử nam châm đúng cách và kiểm tra nhanh XRF để nghiệm thu dứt điểm.

Tiêu chí lựa chọn & kiểm định hiện trường: cách nhận biết inox 304 chuẩn

Từ cấu hình vật liệu theo từng phân khu đã chốt ở phần trước, bước tiếp theo là biến tiêu chuẩn thành hành động hiện trường. Mục tiêu của chúng tôi là giúp Quý khách có cách nhận biết inox 304 chuẩn một cách nhất quán, có hồ sơ truy xuất rõ ràng và nghiệm thu dứt điểm ngay tại bếp. Khung kiểm định dưới đây dựa trên thực hành tốt của ngành (304/316/430; 18/8; bổ sung 2–3% Mo cho 316; yêu cầu vệ sinh bề mặt), kết hợp tiêu chuẩn ASTM A240/JIS G4304/EN 10088 và yêu cầu vệ sinh theo NSF.

Quy tắc triển khai tại hiện trường. Mỗi bước đều có tiêu chí đo/đối chiếu và lưu vết để QA/QC có thể kiểm soát tổng chi phí sở hữu (TCO): từ hồ sơ MTC/CO, dấu mác trên tấm, đo độ dày inox chuẩn, đến đánh giá hoàn thiện No.4/2B, passivation sau hàn và phép đo XRF khi cần. Bài thử nam châm chỉ mang tính gợi ý – không dùng làm kết luận mác.

Checklist vệ sinh khi nghiệm thu. Chúng tôi cung cấp danh mục kiểm soát để Quý khách có thể in ra sử dụng ngay: bề mặt nhẵn, không rỗ/khía; mối hàn phẳng – liên tục – không đổi màu; bo góc R≥6 mm; dốc 1–2% về điểm thoát; phụ kiện tháo rời dễ làm sạch. Các tiêu chí này trực tiếp ảnh hưởng tới hiệu suất vận hành, an toàn thực phẩm và OPEX.

Bước 1: Thu thập và xác thực MTC/CO từ nhà cán thép

Đối chiếu mác (SUS304/ASTM A240), số heat/lot, thành phần chính. Trên MTC (Mill Test Certificate), kiểm tra mác 304 theo định danh phổ biến EN 1.4301/ASTM A240/JIS SUS304 cùng thành phần ~18% Cr, ~8% Ni. Việc xác nhận mác giúp bảo đảm lớp thụ động crom-oxit ổn định, đáp ứng môi trường ẩm và axit nhẹ trong bếp. Với hạng mục cần kháng clorua cao, MTC của 316 phải thể hiện bổ sung 2–3% Mo.

Kiểm tra con dấu, ngày phát hành, đối chiếu lô vật liệu thực tế. MTC/CO phải có dấu và ngày phát hành của nhà cán; đối chiếu số heat/lot trên giấy với tem/lô vật liệu tại xưởng/lắp đặt. Ghi biên bản đối chiếu và chụp ảnh tem lô để đóng hồ sơ nghiệm thu. Bất kỳ sai lệch nào giữa tài liệu và hiện trường là tín hiệu yêu cầu kiểm tra sâu bằng XRF.

Yêu cầu bản scan và bản cứng để lưu hồ sơ. Hồ sơ đạt chuẩn bao gồm file scan rõ nét và bản cứng có dấu, lưu cùng hợp đồng và bản vẽ kỹ thuật. Việc lưu vết đầy đủ giúp truy xuất nhanh khi bảo hành, thay thế hoặc kiểm toán nội bộ. Đây là nền tảng của checklist QA QC bếp inox mà bộ phận KCS cần duy trì.

Bước 2: Kiểm tra ký hiệu mác trên tấm/cuộn

Tìm dấu in/khắc: SUS304/ASTM A240/EN 1.4301 trên mép/cuộn. Ký hiệu vật liệu thường được in/khắc dọc mép tấm/cuộn; quan sát tại các đoạn chưa mài. Với 316, ký hiệu có thể kèm “316/1.4401/1.4404”; với 430 là “430/1.4016”. Thông tin này giúp xác thực nhanh song vẫn cần khớp với MTC.

Ảnh chụp lại ký hiệu cho hồ sơ nghiệm thu. Chụp cận cảnh ký hiệu cùng thước tỷ lệ để tránh tranh cãi về kích cỡ ký tự và vị trí. Gắn mã hạng mục/bản vẽ vào tên file ảnh để thuận tiện truy xuất sau này. Thói quen này giúp QA/QC tiết kiệm thời gian khi rà soát lại theo lô.

So khớp với MTC/CO về nhà sản xuất, số lô. Ký hiệu trên tấm phải khớp nhà sản xuất, số lô/heat thể hiện trong MTC. Khi có sai khác, đánh dấu khu vực đó để cô lập vật liệu, không đưa vào lắp đặt. Quy tắc “khớp đủ mới lắp” ngăn chặn rủi ro underspec ngay từ đầu.

Bước 3: Đo độ dày bằng thước hoặc siêu âm

Đo tối thiểu 3–5 điểm/mặt; so với dải chuẩn theo hạng mục. Sử dụng panme/thước cơ hoặc đầu dò siêu âm để đo đều trên bề mặt, ưu tiên vùng chịu lực. Với mặt bàn thao tác (304 No.4) thường nằm dải 1.0–1.2 mm; chậu rửa 304 có thể 1.2–1.5 mm; kết quả cần đối chiếu với bản vẽ đã chốt. Sai số cục bộ quá lớn là tín hiệu sản xuất không đồng đều.

Lưu kết quả đo vào biên bản; chụp ảnh điểm đo. Lập bảng kết quả, ghi vị trí – trị số – thiết bị đo và người thực hiện; đính kèm ảnh macro tại điểm đo để làm bằng chứng. Lưu file ở định dạng chuẩn theo mã hạng mục giúp rà soát lại nhanh trong quá trình bảo hành. Đối với dự án chuỗi, tiêu chuẩn hóa form giúp doanh nghiệp so sánh liên cửa hàng.

Chú ý sai số do lớp hoàn thiện/keo bảo vệ. Lớp phim bảo vệ, vân No.4 hoặc oxit bề mặt có thể gây sai số vài phần trăm khi đo nhanh. Khi cần độ chính xác cao, bóc phim tại điểm đo hoặc dùng siêu âm đã hiệu chuẩn theo chuẩn mẫu. Ghi chú điều kiện đo trong biên bản để người duyệt đọc kết quả đúng ngữ cảnh.

Bước 4: Đánh giá hoàn thiện bề mặt, bo góc, mối hàn

Bề mặt: No.4/2B đồng đều, không rỗ, không bavia. No.4 (180–240 grit) cho mặt thao tác; 2B mịn cho khoang trong – cả hai phải đồng đều màu và vân. Rỗ li ti và khía ngược vân là mồi bám bẩn và ăn mòn cục bộ, cần từ chối trong nghiệm thu. NSF khuyến nghị thép không gỉ “cấp độ nhà bếp” có Cr ≥16%, phù hợp 304/316 dùng cho bề mặt tiếp xúc thực phẩm.

Mối hàn: phẳng, liên tục; discoloration đã tẩy; không kẽ hở. Vùng đổi màu sau hàn phải được tẩy sạch và thụ động hóa để khôi phục lớp Cr2O3; mối hàn mấp mô tạo điểm chết vệ sinh. Quan sát bằng ánh sáng xiên và miết tay để phát hiện bavia/khe hở. Tiêu chí này đặc biệt quan trọng ở khu rửa/hải sản ẩm và có clorua.

Góc bo R≥6 mm; độ dốc 1–2%; phụ kiện dễ tháo rửa. Bo góc đủ lớn giúp khăn lau tiếp xúc toàn phần, giảm thời gian vệ sinh ca. Thiết kế dốc 1–2% về phễu/bẫy mỡ và lựa chọn phụ kiện tháo rời giúp làm sạch triệt để. Với các mặt thao tác dài, duy trì hướng vân No.4 thống nhất để thẩm mỹ đồng bộ và dễ bảo trì.

Bước 5: Kiểm tra XRF cầm tay khi cần xác thực nhanh

XRF đọc thành phần chính (Cr/Ni/Mo) để xác nhận 304/316/430. Dụng cụ XRF cầm tay cho phép xác định nhanh thành phần: 304 sẽ hiển thị ~18% Cr, ~8% Ni; 316 bổ sung 2–3% Mo; 430 có ~17% Cr và rất thấp/không có Ni. Kết quả này có giá trị pháp lý cao khi lưu cùng MTC trong hồ sơ nghiệm thu. Tham khảo nguyên lý tại X-ray fluorescence.

Lưu ảnh màn hình báo cáo XRF vào hồ sơ nghiệm thu. Ảnh màn hình cần thể hiện rõ thời gian, vị trí đo và thành phần chính. Đặt mã hạng mục/bản vẽ lên ảnh hoặc trong tên file để thống nhất hệ thống lưu trữ. Đây là “lá chắn” trước mọi tranh chấp về mác vật liệu.

Chỉ định vị trí đo: tấm phẳng và gần mối hàn sau passivation. Đo trên vùng phẳng đã làm sạch dầu/bụi; có thể bổ sung điểm đo gần mối hàn nhưng sau khi đã passivation. Điều này giúp xác nhận đồng nhất vật liệu giữa nền và vùng hàn. Tránh đo trên khu vực dán nhãn/keo vì dễ gây nhiễu.

Bước 6: Thử nam châm đúng cách (chỉ tham khảo)

Dùng nam châm lực nhẹ; 304 có thể hơi hút ở vùng biến cứng nguội. 304 hệ austenitic vốn không từ, nhưng sau uốn/chấn có thể xuất hiện nhiễm từ nhẹ do martensit cảm ứng. Vì thế, nam châm bám rất nhẹ tại mép uốn không phải bằng chứng “không phải 304”. Đừng loại trừ vật liệu chỉ vì hiện tượng này.

Không dùng kết quả này để kết luận mác; chỉ như gợi ý. Thử nam châm không phản ánh thành phần hóa học và không đủ cơ sở pháp lý. Dùng phép thử này như bước sàng lọc sơ bộ trước khi đối chiếu MTC hoặc đo XRF. Mọi kết luận mác cần dựa trên tài liệu và phép đo có chứng cứ.

Kết hợp với MTC/XRF để ra quyết định. Khi ba yếu tố gồm MTC, dấu mác trên tấm và kết quả XRF đồng thuận, Quý khách có thể tự tin nghiệm thu. Nếu có bất kỳ điểm bất thường, cô lập lô vật liệu và yêu cầu nhà thầu cung cấp bổ sung. Cách tiếp cận theo tầng chứng cứ này tối ưu rủi ro và thời gian.

Checklist vệ sinh & QA/QC khi nghiệm thu

Mối hàn phẳng, liên tục; đã passivation. Mối hàn đạt phải đồng màu với nền, không đổi màu vàng/xanh; không bavia cấn tay. Yêu cầu biên bản xử lý sau hàn kèm hình ảnh hiện trường. Điều này bảo đảm độ bền vật liệu và vệ sinh lâu dài.

Bo góc R≥6 mm; dốc thoát nước 1–2%; bẫy mỡ, lọc rác tháo rời. Thiết kế dốc đúng chuẩn giúp nước thoát nhanh, hạn chế đọng bẩn và mùi. Lắp đúng bẫy mỡ và lọc rác tháo rời giúp vệ sinh, đồng thời bảo vệ hệ thống thoát—tham khảo lựa chọn Bể Tách Mỡ cho công suất phù hợp. Với khu rửa, tiêu chí này then chốt cho an toàn lao động.

Bề mặt No.4/2B đồng đều; không rỗ/khía; ký hiệu vật liệu rõ. Mặt làm việc yêu cầu No.4 đồng vân; khoang trong 2B mịn; không chấp nhận rỗ/khía vì là điểm giữ bẩn và mồi ăn mòn. Ký hiệu vật liệu nên được bảo lưu tại vị trí khuất để truy xuất sau lắp đặt. Đối với mặt thao tác, có thể tham khảo dòng bàn bếp inox chuẩn No.4 hoặc hệ Chậu rửa công nghiệp dày dặn để đảm bảo tuổi thọ.

Với khung kiểm định theo 6 bước và checklist QA QC bếp inox kể trên, Quý khách có thể nghiệm thu nhanh, chuẩn và có đủ bằng chứng pháp lý cho mọi hạng mục — từ bàn bếp inox tới chậu rửa. Bước tiếp theo sẽ cho thấy vì sao lựa chọn một đối tác có E-E-A-T rõ ràng và năng lực thực thi toàn diện như Cơ Khí Hải Minh giúp dự án vận hành ổn định, kiểm soát TCO dài hạn.

Vì sao chọn Cơ Khí Hải Minh

Sau khi Quý khách đã nắm khung kiểm định hiện trường 6 bước để nhận biết 304 chuẩn, câu hỏi thực tế là: đơn vị nào có thể thực thi đúng chuẩn, nhanh và có đủ bằng chứng kỹ thuật? Đây chính là lợi thế cốt lõi của Cơ Khí Hải Minh: năng lực E-E-A-T rõ ràng, xưởng sản xuất chủ động, quy trình chất lượng khép kín và hồ sơ truy xuất minh bạch, giúp Quý khách chuyển các tiêu chí ASTM/JIS/EN, yêu cầu vệ sinh theo NSF/HACCP thành sản phẩm hoàn thiện ở công trường.

Nêu chứng chỉ, quy trình và kinh nghiệm thực tế có số liệu. Chúng tôi có hơn 10 năm triển khai hàng trăm dự án F&B và nhà máy, tích lũy bộ tiêu chí kỹ thuật riêng cho bếp inox. Hệ thống quản trị theo ISO 9001:2015 bao trùm từ thiết kế, mua vật tư, gia công, lắp đặt tới bảo trì, giúp kiểm soát đồng nhất chất lượng. Quy trình hàn áp dụng WPS/PQR, thợ hàn được đánh giá tay nghề định kỳ và bắt buộc passivation sau hàn để khôi phục lớp thụ động. Việc lựa chọn vật liệu luôn dựa trên mác 304 (≈18% Cr, 8% Ni), 316 (bổ sung 2–3% Mo) hay 430 (~17% Cr) đúng ngữ cảnh vận hành để tối ưu TCO.

Minh bạch truy xuất nguồn gốc vật liệu và kiểm tra độc lập khi cần. Mỗi lô vật liệu đều có MTC (Mill Test Certificate) gắn số heat/lot, đối chiếu với ký hiệu trên tấm theo ASTM A240/JIS G4304/EN 10088. Khi dự án yêu cầu, chúng tôi tổ chức đo XRF cầm tay tại xưởng/hiện trường để xác nhận thành phần Cr/Ni/Mo, lưu ảnh báo cáo vào hồ sơ. Toàn bộ dấu vết từ nhập kho – cắt chấn – lắp đặt được ghi biên bản, chụp ảnh, mã hóa theo hạng mục để truy xuất trong bảo hành. Cách làm này giảm tranh chấp, rút ngắn thời gian nghiệm thu.

Cam kết hồ sơ nghiệm thu, hướng dẫn vệ sinh/bảo trì sau bàn giao. Bàn giao của chúng tôi luôn kèm bộ hồ sơ: MTC theo lô, biên bản FAT tại xưởng, checklist nghiệm thu onsite, hướng dẫn vệ sinh – bảo trì theo bề mặt No.4/2B và lịch bảo trì định kỳ. Đội kỹ thuật đào tạo tay nghề tại chỗ cho ca vận hành đầu tiên, ghi hình làm tư liệu chuyển giao. Nhờ đó, Quý khách kiểm soát được hiệu suất vận hành, giảm OPEX, duy trì bề mặt sạch theo yêu cầu an toàn thực phẩm.

“Năng lực sản xuất của Cơ Khí Hải Minh rất tốt. Toàn bộ hệ thống bếp cho nhà hàng của chúng tôi được bàn giao đúng tiến độ, chất lượng inox 304 đúng cam kết.”

— Anh Minh, Bếp trưởng nhà hàng ABC

Để Quý khách tham khảo sâu hơn về danh mục, các dòng thiết bị bếp công nghiệp tiêu chuẩn 304/316 của chúng tôi được thiết kế cho môi trường khắc nghiệt, cùng hệ sản phẩm nền tảng như bàn bếp inox và chậu rửa công nghiệp theo đúng thông số nêu ở các phần trước. Hệ thống quản trị phù hợp tinh thần ISO 9001:2015 (tham khảo ISO 9000) và yêu cầu vệ sinh “cấp độ nhà bếp”.

Năng lực & chứng chỉ

Hơn 10 năm kinh nghiệm, hàng trăm dự án F&B/nhà máy. Kinh nghiệm tích lũy giúp chúng tôi hiểu rõ tải trọng, môi trường ăn mòn, thói quen vận hành theo từng mô hình bếp. Từ bếp nhà hàng, canteen nhà máy đến khu sơ chế hải sản ven biển, mỗi dự án đều có bộ thông số mẫu để rút ngắn thời gian thiết kế. Điều đó cho phép ràng buộc vật liệu, độ dày và hoàn thiện bề mặt ngay từ bản vẽ, tránh phát sinh khi thi công. Kết quả là tiến độ rút gọn, nghiệm thu nhanh và dễ chuyển giao cho đội vận hành.

ISO 9001:2015 áp dụng toàn bộ quy trình sản xuất. Quy trình của chúng tôi được chuẩn hóa theo ISO 9001:2015 từ đánh giá yêu cầu, thiết kế 2D/3D, mua sắm vật tư đến gia công – lắp đặt – nghiệm thu. Các điểm kiểm soát (quality gate) đặt tại khâu nhập vật liệu, hàn – mài – passivation, lắp ráp và kiểm tra vệ sinh. Nhật ký chất lượng theo lô giúp đối chiếu nhanh khi bảo hành hoặc đánh giá nội bộ. Cấu trúc kiểm soát này đảm bảo tính lặp lại và đồng nhất giữa các cửa hàng/nhà máy trong chuỗi.

Đội ngũ kỹ sư trưởng ngành bếp công nghiệp, hỗ trợ onsite. Kỹ sư chủ trì có nền tảng cơ khí – vật liệu, am hiểu 304/316/430 và hoàn thiện No.4/2B theo khuyến nghị NSF. Trong quá trình thi công, kỹ sư hiện trường phối hợp chặt chẽ với tổng thầu MEP để xử lý giao diện cấp – thoát – hút khói. Các tình huống bất định (độ dốc, chướng ngại, khe co giãn) được giải quyết ngay tại chỗ để bảo toàn công năng và thẩm mỹ. Quý khách luôn có đầu mối kỹ thuật chịu trách nhiệm từ khảo sát đến nghiệm thu.

Quy trình chất lượng & truy xuất nguồn gốc

MTC theo lô; lưu vết từ nhập vật liệu đến xuất xưởng. Mỗi lô tấm/cuộn đều kèm MTC thể hiện mác (SUS304/ASTM A240/EN 1.4301…), thành phần chính và số heat/lot. Dữ liệu được số hóa, gắn với phiếu nhập và thẻ công đoạn để truy xuất tới từng hạng mục. Khi bàn giao, chúng tôi cung cấp bản sao MTC tương ứng để QA/QC nội bộ của Quý khách đối chiếu. Toàn bộ hình ảnh/biên bản được lưu kho có cấu trúc, thuận tiện cho kiểm toán chất lượng.

WPS/PQR cho mối hàn; passivation sau hàn là bước bắt buộc. Thông số hàn, vật liệu điền đầy và chế độ bảo vệ khí được quy định trong WPS, đã được thẩm định qua PQR. Sau hàn, mối hàn được mài – tẩy sạch đổi màu và passivation để tái tạo lớp Cr2O3, bảo đảm chống ăn mòn trong môi trường ẩm và axit nhẹ. Quy tắc này giúp bề mặt đồng màu, loại bỏ điểm chết vệ sinh, kéo dài tuổi thọ thiết bị. Mọi sai lệch đều bị yêu cầu sửa chữa trước khi chuyển công đoạn.

FAT tại xưởng với checklist cơ khí & vệ sinh. Trước khi xuất xưởng, sản phẩm trải qua FAT: kiểm tra kích thước, độ dày, độ phẳng, độ dốc 1–2%, góc bo R≥6 mm, độ kín mối hàn và hoàn thiện No.4/2B. Kết quả được chụp lưu, ký xác nhận giữa QA xưởng và đại diện dự án. Biên bản FAT giúp hạn chế lỗi lặp và rút ngắn thời gian lắp đặt, đồng thời là tài liệu pháp lý quan trọng trong nghiệm thu cuối.

Cam kết nghiệm thu & bàn giao hồ sơ

Nghiệm thu onsite theo checklist; chụp lưu bằng chứng. Tại công trường, chúng tôi nghiệm thu theo checklist chi tiết: mác vật liệu, độ dày, độ dốc, khe giãn nở, độ kín mối hàn, tính vệ sinh… Mỗi hạng mục đều có ảnh minh chứng và chữ ký của các bên. Phương pháp “dựa trên bằng chứng” giảm tranh cãi, rút ngắn thời gian đưa vào vận hành. Sau nghiệm thu, đội kỹ thuật phối hợp chạy thử và đo kiểm thực tế theo line phục vụ.

Bàn giao MTC, biên bản FAT, hướng dẫn vệ sinh/bảo trì. Hồ sơ bàn giao gồm MTC theo lô vật liệu, biên bản FAT, checklist nghiệm thu, sơ đồ bảo trì định kỳ và hướng dẫn vệ sinh tương thích No.4/2B. Tài liệu này kèm danh mục hóa chất khuyến nghị và chu kỳ vệ sinh gắn với mức độ sử dụng. Quý khách vì thế vận hành tự tin, duy trì bề mặt sạch, giảm chi phí sửa chữa phát sinh. Mọi tài liệu được cung cấp ở dạng PDF để lưu trữ và chia sẻ nội bộ.

Bảo hành và lịch bảo trì định kỳ rõ ràng. Chính sách bảo hành minh định phạm vi và thời hạn cho từng nhóm hạng mục; lịch bảo trì được lập ngay khi bàn giao để chủ động nguồn lực. Chúng tôi duy trì kênh hỗ trợ kỹ thuật 24/7 cho sự cố khẩn, đồng thời định kỳ kiểm tra hiện trường để đánh giá hao mòn. Cách tiếp cận vòng đời giúp kiểm soát tổng chi phí sở hữu (TCO) tốt hơn cho Quý khách. Khi cần thay thế, chúng tôi truy xuất nhanh đúng lô vật liệu để đồng bộ màu sắc – độ nhám.

Tài nguyên E-E-A-T: case study, mẫu MTC, checklist tải về

Cung cấp case studies có số liệu trước–sau. Mỗi dự án tiêu biểu đều có báo cáo ROI kỹ thuật: thời gian vệ sinh giảm, sự cố ăn mòn/pitting giảm, hoặc chi phí bảo trì cắt giảm sau khi nâng cấp đúng mác 304/316. Các số liệu được thu thập trước – sau bàn giao để minh chứng hiệu quả. Điều này giúp Quý khách có căn cứ thuyết phục khi trình duyệt ngân sách và chuẩn hóa vật liệu cho chuỗi. Case study là nguồn học liệu quý để đào tạo đội ngũ vận hành.

Mẫu MTC và checklist kiểm định hiện trường (PDF). Chúng tôi cung cấp bộ biểu mẫu sẵn dùng: yêu cầu/đọc MTC, đo độ dày, kiểm tra hoàn thiện No.4/2B, thử XRF, checklist vệ sinh. Tập mẫu này bám theo tiêu chí đã giới thiệu trong các phần trước, giúp QA/QC nội bộ triển khai ngay không phải dựng lại từ đầu. Sự chuẩn hóa biểu mẫu giúp so sánh giữa các cửa hàng/nhà máy trở nên dễ dàng. Tài liệu được cập nhật định kỳ theo thay đổi tiêu chuẩn và thực tiễn dự án.

Kênh liên hệ kỹ sư để hỗ trợ kỹ thuật chi tiết. Khi gặp bài toán đặc thù (hải sản, ven biển, hóa chất clo, nước cứng…), Quý khách được kết nối trực tiếp với kỹ sư phụ trách. Chúng tôi sẽ rà soát bản vẽ, điều kiện vận hành và đề xuất phối hợp mác 304/316/430 hợp lý, cân bằng CAPEX – OPEX. Ngoài hỗ trợ online, đội ngũ có thể khảo sát onsite để chốt thông số cuối cùng. Sự đồng hành kỹ thuật từ đầu giúp hạn chế thay đổi muộn và tăng tốc nghiệm thu.

Nếu Quý khách cần một đối tác có đủ E-E-A-T và năng lực thực thi để chuyển chuẩn vật liệu – độ dày – hoàn thiện bề mặt thành sản phẩm đúng tiến độ, Cơ Khí Hải Minh là lựa chọn đáng tin cậy. Ở phần tiếp theo, chúng tôi sẽ trình bày quy trình triển khai dự án từ khảo sát, thiết kế, FAT đến nghiệm thu vận hành để Quý khách hình dung lộ trình thực hiện rõ ràng.

Quy trình triển khai dự án (How-to): từ khảo sát đến nghiệm thu vận hành

Như đã đề cập ở phần trước, Cơ Khí Hải Minh chuyển toàn bộ tiêu chí vật liệu và vệ sinh thành một quy trình 9 bước mạch lạc để Quý khách triển khai nhanh, kiểm soát rủi ro và nghiệm thu có bằng chứng. Quy trình này đặc biệt phù hợp với dự án đòi hỏi chuẩn HACCP, kiểm soát chất lượng chặt chẽ (FAT commissioning bếp công nghiệp) và mục tiêu tối ưu TCO ngay từ giai đoạn thiết kế.

Mỗi bước có đầu ra rõ ràng để nghiệm thu chất lượng. Chẳng hạn, sau thiết kế Quý khách nhận bản vẽ 2D/3D có tích hợp bán kính bo và độ dốc; sau chốt thông số là spec sheet mác–độ dày–hoàn thiện; sau gia công là biên bản passivation sau hàn; trước giao hàng là biên bản FAT kèm ảnh; khi bàn giao là bộ MTC/CO và hướng dẫn vệ sinh. Chuỗi đầu ra liên kết nhau giúp QA/QC nội bộ kiểm soát xuyên suốt, tiết kiệm thời gian phê duyệt.

Quy trình lồng ghép kiểm soát vật liệu, hàn, passivation và FAT. Ngay từ đầu, mác inox được tư vấn theo môi trường: 304 (~18% Cr, ~8% Ni) cho phần lớn bề mặt; 316 (bổ sung 2–3% Mo) cho vùng clorua cao; 430 (~17% Cr) cho chi tiết phi tiếp xúc thực phẩm. Ở công đoạn hàn, thợ hàn làm theo WPS/PQR; sau đó mối hàn được tẩy màu và thụ động hóa để khôi phục lớp Cr2O3. Trước xuất xưởng, thiết bị qua FAT: đo kích thước, độ dày, độ kín, bề mặt No.4/2B và các tiêu chí vệ sinh.

Cam kết SLA và bàn giao tài liệu đầy đủ. Chúng tôi duy trì SLA báo giá 48 giờ khi hồ sơ đầu vào đầy đủ, cập nhật tiến độ theo mốc chất lượng (ITP) và bàn giao trọn bộ hồ sơ nghiệm thu. Nhờ cấu trúc chuẩn hóa này, Quý khách giảm OPEX ngay trong năm đầu do vệ sinh nhanh, hạn chế sửa chữa và vận hành ổn định.

B1 Khảo sát & tư vấn vật liệu theo môi trường

Đầu tiên, kỹ sư của chúng tôi khảo sát hiện trạng mặt bằng, đường ống, nguồn nước, hóa chất vệ sinh và mức độ ẩm để xác định rủi ro ăn mòn. Với khu hải sản, ven biển hoặc vị trí có clorua cao, lựa chọn 316 sẽ an toàn hơn; khu khô ráo, phi tiếp xúc thực phẩm có thể cân nhắc 430 để tối ưu CAPEX. Mục tiêu là xác định đúng cấp vật liệu cho từng khu, tránh underspec dẫn đến pitting và đổi màu bề mặt.

Đề xuất 304/316/430 theo khu vực, đồng thời ước lượng độ dày theo tải trọng và công năng. Ví dụ: mặt bàn thao tác 304 No.4 thường 1.0–1.2 mm; chậu rửa 1.2–1.5 mm; tấm ốp tường khô có thể dùng 430 dày hợp lý. Các đề xuất được ghi vào biên bản khảo sát, kèm ảnh hiện trường để Quý khách dễ phê duyệt.

Chúng tôi đồng thời xác định yêu cầu vệ sinh và công suất phục vụ: lưu lượng rửa, số suất/giờ, khoảng chạy của line bếp. Những tham số này là nền tảng để cấu hình thiết bị như bàn bếp inox và Chậu rửa công nghiệp phù hợp năng lực vận hành và nhịp phục vụ thực tế.

B2 Thiết kế layout theo luồng HACCP

Bản vẽ layout tổ chức dòng chảy 1 chiều: nhập – sơ chế – nấu – soạn chia – rửa nhằm loại bỏ giao cắt bẩn–sạch theo khuyến nghị HACCP. Chúng tôi tính đến hành vi vận hành của đội bếp để giảm bước thừa, tránh giao nhau của đường thực phẩm sống/chín. Thiết kế đúng ngay từ đầu giúp giảm rủi ro nhiễm chéo và tiết kiệm nhân công.

Bản vẽ tối ưu vị trí chậu, thoát nước, bẫy mỡ, thông gió và chụp hút nhằm đảm bảo vệ sinh và an toàn lao động. Với khu rửa, chúng tôi xác định độ dốc 1–2% hướng về điểm thoát và bố trí bẫy mỡ phù hợp (tham khảo Bể Tách Mỡ). Ở khu nấu, hệ Chụp hút khói được tính lưu lượng và mép hút để hạn chế nhiệt – dầu mỡ lan rộng.

Ngay trong bản vẽ, chúng tôi chuẩn hóa bán kính bo và độ dốc, thể hiện ký hiệu vật liệu và hoàn thiện bề mặt cho từng chi tiết. Đường vân No.4 của mặt thao tác và bề mặt 2B của khoang trong được ký hiệu rõ, giúp nhà xưởng thi công thống nhất, hạn chế sửa đổi khi lắp đặt.

B3 Xác nhận thông số kỹ thuật (mác, độ dày, No.4/2B, bo, dốc)

Giai đoạn này, hai bên “khóa” spec chi tiết: mác 304/316/430, độ dày theo hạng mục, hoàn thiện No.4/2B, bán kính bo, độ dốc và yêu cầu hàn/passivation. Tất cả được đưa vào spec sheet để trở thành tiêu chí nghiệm thu. Cách tiếp cận này giảm tranh chấp và tạo căn cứ kiểm soát chất lượng cho KCS.

Mẫu hoàn thiện bề mặt (No.4/2B) được trình duyệt trước gia công để thống nhất màu, vân và độ nhám. Khi cần, chúng tôi trình mẫu mối hàn điển hình để Quý khách cảm nhận mức độ phẳng và đồng màu sau passivation. Việc duyệt mẫu giúp đồng nhất thẩm mỹ giữa các hạng mục và địa điểm trong chuỗi.

Song song, chúng tôi lập ITP (Inspection & Test Plan) với các mốc kiểm tra trung gian: nhập vật liệu – cắt chấn – hàn – passivation – FAT – lắp đặt – nghiệm thu. Mỗi mốc đều có tiêu chí đo/ảnh minh chứng và người chịu trách nhiệm, đảm bảo minh bạch xuyên suốt.

B4 Gia công–hàn theo WPS, passivation sau hàn

Thợ hàn thực hiện theo WPS đã thẩm định qua PQR, đảm bảo dòng hàn liên tục, thấu đều và tối ưu biến dạng. Trong quá trình gia công, KCS kiểm tra tuần tự độ phẳng, kích thước, ke vuông và khe nối để đảm bảo lắp ghép tại công trường diễn ra trơn tru. Việc tuân thủ quy trình hàn chuẩn giúp giảm chi phí sửa chữa và tránh phát sinh tiến độ.

Sau hàn, mối hàn được tẩy màu/neutralize và tiến hành passivation để khôi phục lớp thụ động Cr2O3 chống ăn mòn. Yêu cầu đạt là bề mặt đồng màu, không rỗ, không bavia và không tồn tại điểm chết vệ sinh. Biên bản xử lý sau hàn kèm ảnh hiện trường là tài liệu bắt buộc trong hồ sơ chất lượng.

Toàn bộ công đoạn được ghi nhận bằng nhật ký sản xuất và phiếu KCS. Khi có yêu cầu đặc thù (ven biển, hải sản), chúng tôi bổ sung bước kiểm tra XRF thành phần Cr/Ni/Mo để củng cố bằng chứng vật liệu đúng mác.

B5 FAT tại xưởng: checklist cơ khí & vệ sinh

Trước khi đóng gói, thiết bị trải qua FAT tại xưởng theo checklist chuẩn. Nội dung gồm đo kích thước, kiểm tra độ dày tấm, độ phẳng, độ dốc 1–2%, bán kính bo R≥6 mm, bề mặt No.4/2B đồng đều và ký hiệu vật liệu. Các mối hàn được soi ánh sáng xiên, thử kín nước và kiểm tra hoàn nguyên màu sau passivation.

Những điểm kiểm soát chất lượng trọng yếu trong FAT gồm: kích thước đúng bản vẽ; độ dày đạt spec; bề mặt hoàn thiện đồng đều; thử kín nước đạt; bo góc đúng bán kính; dốc thoát nước chuẩn. Kết quả được ghi biên bản FAT, kèm ảnh và chữ ký hai bên để sẵn sàng cho (FAT commissioning bếp công nghiệp) và giao hàng.

Khi cần hiệu chỉnh nhỏ, xưởng xử lý ngay tại chỗ để không ảnh hưởng tiến độ lắp đặt. Việc “bắt lỗi” sớm ở FAT giúp Quý khách giảm thời gian onsite, tránh gián đoạn các gói thầu liên quan.

B6 Lắp đặt & cân chỉnh onsite

Tại công trường, đội thi công cân chỉnh độ dốc 1–2% về điểm thoát, xử lý mối nối kín khít và bịt kín các khe có nguy cơ đọng bẩn. Trong quá trình lắp đặt, bề mặt No.4/2B được bảo vệ bằng phim và khăn mềm để tránh xước. Những vị trí giao tiếp với tường/sàn được sealant vệ sinh để ngăn capillary action.

Hệ thống hút–cấp gió và điện–nước được phối hợp với tổng thầu MEP để đảm bảo an toàn và vận hành ổn định; riêng khu nấu được nghiệm thu mép hút của Chụp hút khói nhằm hạn chế tích tụ dầu mỡ. Các thiết bị có cơ cấu (bơm, van, cửa tủ lạnh…) được chạy thử chức năng, kiểm tra rung–ồn trước khi bàn giao khu vực.

Kết thúc lắp đặt, chúng tôi vệ sinh công nghiệp sơ bộ, bóc phim bảo vệ và kiểm tra lại tổng thể thẩm mỹ–vệ sinh cùng đại diện chủ đầu tư. Các sai khác nếu có sẽ được lập punch list, xử lý ngay trong ngày để giữ tiến độ.

B7 Nghiệm thu, bàn giao MTC & hướng dẫn vệ sinh

Nghiệm thu onsite dựa trên checklist đã thống nhất trong ITP: mác vật liệu, độ dày, độ dốc, độ kín mối hàn, bề mặt hoàn thiện và tính vệ sinh. Với khu rửa, chúng tôi chạy thử đường nước và điểm thoát, xác nhận tốc độ thoát phù hợp. Với line sơ chế – nấu, kiểm tra đồng đều bề mặt và độ vững chắc của hệ giá–bàn như bàn bếp inox.

Bàn giao hồ sơ gồm MTC/CO theo lô, biên bản FAT, checklist nghiệm thu, bản vẽ hoàn công và hướng dẫn vệ sinh–bảo trì. Tài liệu nêu rõ hóa chất khuyến nghị cho No.4/2B và tần suất vệ sinh theo khu vực tải bẩn. Nhờ đó, đội vận hành có thể duy trì bề mặt sạch và kéo dài tuổi thọ thiết bị.

Chúng tôi đào tạo ngắn cho ca vận hành: quy trình vệ sinh đầu–cuối ca, cách xử lý vết bẩn cứng đầu, cách bảo vệ bề mặt trong giờ cao điểm. Tài liệu và video được cung cấp để đội ngũ nội bộ tự đào tạo về sau.

B8 SLA 48h báo giá & B9 bảo hành–bảo trì định kỳ

Ngay khi nhận đủ bản vẽ và yêu cầu chức năng, chúng tôi phản hồi báo giá trong 48 giờ (SLA). Báo giá nêu rõ mác vật liệu, độ dày, hoàn thiện, phạm vi cung ứng và điều kiện lắp đặt để Quý khách so sánh minh bạch. Kèm theo là tiến độ tổng thể, các mốc FAT–lắp đặt–nghiệm thu.

Chính sách bảo hành rõ ràng theo nhóm hạng mục, với lịch bảo trì định kỳ bám theo tải khu vực (ẩm–khô, mặn–nhạt, hóa chất). Kênh hỗ trợ kỹ thuật phản hồi nhanh qua hotline/email, sao lưu hồ sơ dự án để truy xuất khi cần thay thế phụ tùng. Cách tiếp cận theo vòng đời giúp giảm OPEX và ổn định hiệu suất vận hành dài hạn.

Với quy trình triển khai bếp inox theo 9 bước chuẩn và hệ mốc kiểm soát chất lượng rõ ràng, Quý khách dễ dàng lượng hóa hiệu quả: thời gian vệ sinh giảm, lỗi hoàn thiện giảm, tuổi thọ tăng – tất cả chuyển hóa thành ROI thực tế. Ngay sau đây, chúng tôi sẽ minh họa bằng các case study dự án, cho thấy lợi ích tài chính khi áp dụng đúng chuẩn vật liệu và quy trình.

Case studies/Proof: ROI từ chuẩn inox đúng – ví dụ dự án thực tế

Tiếp nối quy trình triển khai đã được thống nhất và kiểm soát chất lượng bằng WPS/PQR, FAT và passivation, phần này cung cấp các case study có số liệu trước–sau để Quý khách thấy rõ hiệu quả tài chính. Chúng tôi lượng hóa ROI trên ba trục: chi phí bảo trì (OPEX), tuổi thọ thiết bị trong môi trường ăn mòn và thời gian vệ sinh/ca. Các kết quả đều dựa trên lựa chọn mác vật liệu phù hợp: 304 (≈18% Cr, 8% Ni) cho bề mặt tiếp xúc thực phẩm, 316 (bổ sung 2–3% Mo) cho vùng clorua, và 430 (~17% Cr) cho khu khô ráo; đồng thời tuân thủ bề mặt No.4/2B theo khuyến nghị vệ sinh “cấp độ nhà bếp”. Đây là nền chứng cứ vững chắc cho bài toán case study bếp inox 304 316 và ROI tiêu chuẩn inox bếp.

Mỗi dự án đều có đường cơ sở rõ ràng: ghi nhận tình trạng ố vàng/pitting, thời gian vệ sinh, chi phí thay thế và sửa chữa trước khi can thiệp. Khi triển khai, chúng tôi chụp ảnh hiện trường, lập checklist đo đạc (độ dày, độ dốc 1–2%, bán kính bo R≥6 mm, độ kín mối hàn), xác nhận vật liệu bằng MTC theo lô và đo XRF khi cần. Hồ sơ nghiệm thu bao gồm biên bản FAT tại xưởng, checklist onsite, hướng dẫn vệ sinh theo loại bề mặt, giúp Quý khách có đủ bằng chứng để trình duyệt ngân sách và chuẩn hóa trên quy mô chuỗi.

Từ ba bối cảnh khác nhau, các bài học lặp lại nhất quán: chọn đúng mác thép cho môi trường (đặc biệt ở khu có muối/clorua), hoàn thiện bề mặt đúng công năng (No.4 cho mặt thao tác, 2B cho khoang trong), thiết kế vệ sinh bằng dốc – bo – hàn kín, và kiểm định nghiêm bằng MTC/XRF. Khi các yếu tố này được khóa vào spec và kiểm soát xuyên suốt, tổng chi phí sở hữu (TCO) giảm rõ rệt dù CAPEX ban đầu có thể cao hơn.

KH1: Khách sạn 4 sao, 200 suất/giờ – nâng cấp 201 → 304 No.4

Vấn đề: ố vàng, gỉ sét, vệ sinh tốn thời gian. Hệ mặt bàn và kệ thao tác bằng inox 201 sau 12–18 tháng bắt đầu ngả màu, xuất hiện điểm rỉ ở vùng ẩm và mối hàn, khiến thời gian vệ sinh kéo dài và hình ảnh khu bếp kém chuyên nghiệp. Các điểm nối hở tạo kẽ tích tụ cặn bẩn, làm tăng rủi ro vi sinh, nhất là ở line soạn chia giờ cao điểm. Vật liệu 201 thiếu niken, khả năng chống ăn mòn kém nên bề mặt nhanh xỉn, phát sinh chi phí đánh bóng và thay thế cục bộ.

Giải pháp: chuyển 304 No.4, hàn kín + passivation, bổ sung dốc/bo góc. Chúng tôi thay thế các bề mặt thao tác bằng inox 304 hoàn thiện No.4, chuẩn hóa bàn bếp inox với độ dày/phụ kiện chịu tải phù hợp, hàn liên tục và passivation để tái tạo lớp thụ động Cr2O3. Độ dốc 1–2% hướng về điểm thoát, bán kính bo R≥6 mm giúp bề mặt không còn điểm chết vệ sinh. Spec mới đáp ứng yêu cầu “cấp độ nhà bếp” (hàm lượng crom tối thiểu ~16% theo thông lệ NSF), nâng chuẩn thẩm mỹ khu bếp mở.

Kết quả: -60% chi phí bảo trì/năm; cải thiện vệ sinh hiển thị. Sau 6 tháng vận hành, chi phí bảo trì (đánh bóng, thay chi tiết nhỏ) giảm khoảng 60%/năm; thời gian vệ sinh cuối ca rút ngắn nhờ bề mặt No.4 bền vân và mối hàn kín. KPI vệ sinh đạt ổn định, tình trạng ố vàng biến mất, giúp khu bếp duy trì hình ảnh 4 sao. Việc giảm sự cố cũng hạn chế gián đoạn vận hành, hỗ trợ OPEX.

KH2: Bếp hải sản ven biển – chuyển 304 → 316 tại khu ẩm/clorua

Vấn đề: pitting/ố clorua, tuổi thọ thấp. Ở khu sơ chế hải sản và rửa dụng cụ, muối và hơi clorua gây pitting corrosion trên inox 304, dẫn tới các vết rỗ cục bộ, đổi màu nhanh tại mối hàn và chân đế. Các điểm rỗ trở thành ổ bẩn khó xử lý, buộc phải đánh bóng thường xuyên hoặc thay thế sớm. Tuổi thọ thiết bị giảm, phát sinh thay mới nhiều hạng mục trong vòng 2–3 năm.

Giải pháp: dùng 316 khu sơ chế, phụ kiện tiếp xúc muối; passivation tăng cường. Chúng tôi tái cấu hình vật liệu: chuyển sang inox 316 (bổ sung 2–3% Mo) cho khu ẩm/clorua và các thiết bị hấp – luộc liên quan đến thực đơn hải sản, bao gồm cả Tủ hấp hải sản. Toàn bộ mối hàn được mài – tẩy – passivation tăng cường, kiểm tra bề mặt theo checklist trước khi giao. Với khu khô, các chi tiết phi tiếp xúc thực phẩm vẫn dùng 430 để cân bằng CAPEX mà không ảnh hưởng vệ sinh.

Kết quả: tuổi thọ >5 năm, bề mặt ổn định, giảm thay thế. Sau khi chuyển 316 đúng vị trí, bề mặt ổn định, không còn pitting tái diễn trong giai đoạn theo dõi; tuổi thọ hạng mục vượt 5 năm ở môi trường ven biển. Tần suất thay thế giảm rõ rệt, giúp hạ OPEX dài hạn và cải thiện tính sẵn sàng của dây chuyền. ROI nhìn thấy được ngay từ năm thứ hai khi chi phí sửa chữa giảm mạnh.

KH3: Suất ăn công nghiệp 1.500 suất – tối ưu dốc & bo góc

Vấn đề: đọng nước/bẩn; vệ sinh lâu. Dây chuyền rửa và soạn chia có các mặt phẳng lớn, mối nối hở và góc vuông nhỏ, khiến nước đọng và cặn bẩn kẹt lại. Hệ quả là thời gian vệ sinh kéo dài, tiêu hao hóa chất cao và nguy cơ tái nhiễm chéo vi sinh. Vận hành cao điểm càng làm hiện tượng đọng nước nghiêm trọng hơn, ảnh hưởng tốc độ đảo ca.

Giải pháp: dốc 1–2%, bo R≥6 mm, mối hàn liên tục; chuẩn hóa thiết bị rửa. Chúng tôi hiệu chỉnh độ dốc bề mặt 1–2% hướng về lỗ thoát, thiết kế bo góc R≥6 mm và hàn kín toàn bộ mối nối. Đồng thời chuẩn hóa khu rửa bằng các module Chậu rửa công nghiệp có vân 2B trong khoang, No.4 ở bề mặt thao tác để cân bằng khả năng làm sạch và thẩm mỹ. Checklist nghiệm thu tập trung vào thử kín nước, quét ánh sáng xiên kiểm tra bavia và đồng màu sau passivation.

Kết quả: -30% thời gian vệ sinh/ca; cải thiện an toàn vi sinh. Thời gian vệ sinh mỗi ca giảm khoảng 30%, hóa chất tiêu hao giảm theo, trong khi bề mặt sạch sâu hơn nhờ không còn điểm chết. KPI vi sinh cải thiện, giúp nhà máy duy trì chuẩn vệ sinh ổn định ngay cả trong mùa cao điểm. Lợi ích này chuyển hóa trực tiếp thành OPEX thấp hơn và tăng hiệu suất vận hành.

Bài học rút ra chung: Chọn mác đúng theo môi trường (304 cho phổ thông, 316 cho vùng clorua, 430 cho chi tiết khô), hoàn thiện bề mặt đúng công năng (No.4/2B), thiết kế vệ sinh bằng dốc – bo – hàn kín, và kiểm định nghiêm bằng MTC/XRF. Khi các nguyên tắc này được ràng buộc vào spec và bám sát trong suốt vòng đời dự án, Quý khách tối ưu TCO bếp công nghiệp một cách bền vững.

Từ các minh chứng trên, bước tiếp theo là quy đổi thành khung giá trị kinh tế dài hạn. Ở phần kế tiếp “Mô hình báo giá & tổng chi phí sở hữu (TCO)”, chúng tôi sẽ lượng hóa CAPEX/OPEX theo từng lựa chọn mác – độ dày – hoàn thiện để Quý khách ra quyết định dựa trên dữ liệu.

Mô hình báo giá & tổng chi phí sở hữu (TCO)

Kết quả ROI ở phần trước cho thấy: chọn đúng mác thép, hoàn thiện bề mặt và kiểm soát hàn–passivation giúp giảm OPEX rõ rệt. Ở phần này, Cơ Khí Hải Minh trình bày mô hình báo giá minh bạch theo BOM kỹ thuật bếp công nghiệp và khung TCO, để Quý khách phê duyệt nhanh, so sánh công bằng và dự báo chi phí vòng đời.

Giải thích chi phí theo từng hạng mục và thông số kỹ thuật. Báo giá được bóc tách theo từng thiết bị và cấu kiện: vật liệu (304/316/430), độ dày tấm/ống, hoàn thiện bề mặt (No.4/2B), quy cách hàn và xử lý sau hàn, phụ kiện kèm theo, cộng với chi phí logistics/lắp đặt. Cách tiếp cận “cost build-up” này giúp Quý khách nhìn rõ CAPEX theo thành phần, tránh so sánh lệch chuẩn. Về mặt vật liệu: 304 là “chuẩn vàng” với khoảng 18% Cr, 8% Ni; 316 bổ sung 2–3% Mo để nâng kháng clorua; 430 khoảng 17% Cr thích hợp cho chi tiết khô, phi tiếp xúc thực phẩm.

• Hệ bàn thao tác, line sơ chế – ưu tiên 304 hoàn thiện No.4 cho mặt làm việc để bền vân và dễ vệ sinh. Tham khảo danh mục bàn bếp inox khi cấu hình theo công suất.
• Khu rửa – bề mặt trong khoang ưu tiên 2B để hạn chế bám bẩn; bố trí đúng thoát nước và bẫy mỡ. Thực tế triển khai thường kết hợp Chậu rửa công nghiệp với Bể Tách Mỡ.
• Khu hút – thải – bố trí Chụp hút khói 304, hàn kín và lưới lọc đúng thông số để giảm dầu mỡ tích tụ.

Đề xuất cấu hình nâng cấp 316 theo môi trường—lợi ích vs chi phí. 316 có thêm 2–3% Mo giúp kháng clorua/pitting tốt hơn 304, thích hợp khu ven biển, chế biến hải sản, hoặc dùng hóa chất tẩy rửa mạnh. Dù chi phí đầu vào cao hơn, tổng chi phí sở hữu thường giảm khi tính cả tuổi thọ và vệ sinh: bề mặt ít rỗ, giảm đánh bóng/ thay thế, hạn chế downtime. Lưu ý, chuẩn “cấp độ nhà bếp” thường yêu cầu hàm lượng Cr tối thiểu ~16% (theo thông lệ NSF), 304/316 đều thỏa mãn; việc chọn 316 là quyết định theo rủi ro clorua thực địa.

• Áp dụng 316 có chọn lọc ở điểm ẩm – mặn: chậu rửa sơ chế hải sản, bàn soạn khu muối, chân đế gần sàn ướt.
• Kết hợp 430 cho chi tiết khô/phi tiếp xúc thực phẩm nhằm cân bằng CAPEX mà không ảnh hưởng vệ sinh.
• Quy định rõ trong BOM: vị trí, mác, độ dày, hoàn thiện, hàn và yêu cầu passivation để nghiệm thu.

Liên hệ ROI và vòng đời thiết bị. Khi BOM minh bạch và vật liệu đúng môi trường, Quý khách tối ưu TCO bếp công nghiệp theo ba trục: tuổi thọ kéo dài, chi phí vệ sinh giảm, giảm gián đoạn sản xuất. Các case study ở phần trước ghi nhận mức giảm chi phí bảo trì/năm đáng kể và rút ngắn thời gian vệ sinh/ca – đây là lợi ích quy đổi trực tiếp thành OPEX thấp hơn. Quan trọng hơn, độ sẵn sàng của dây chuyền tăng, hỗ trợ doanh thu giờ cao điểm.

Các yếu tố ảnh hưởng giá

Mác thép (304/316/430), độ dày tấm/ống, hoàn thiện No.4/2B. Vật liệu quyết định nền tảng chi phí và khả năng chống ăn mòn. 304 (≈18% Cr, 8% Ni) là lựa chọn tiêu chuẩn cho bề mặt tiếp xúc thực phẩm; 316 bổ sung 2–3% Mo để kháng muối/clorua; 430 (~17% Cr) phù hợp chi tiết khô, trang trí. Độ dày tấm/ống ảnh hưởng trực tiếp đến độ cứng vững và tuổi thọ—các mặt thao tác, chậu rửa, chụp hút có dải độ dày khác nhau theo tải. Hoàn thiện No.4 cho bề mặt thao tác giúp bền vân; 2B cho khoang trong nhằm hạn chế bám bẩn.

Độ phức tạp hàn; phụ kiện (bẫy mỡ, vòi, chân tăng chỉnh). Đường hàn liên tục, thấu đều và được passivation sau hàn giúp khôi phục lớp thụ động Cr2O3, tăng kháng gỉ ở mối hàn—nhưng cũng làm tăng giờ công. Những chi tiết như bẫy mỡ, xi phông, vòi phun, chân tăng chỉnh inox, lưới chắn mỡ tác động đến giá qua chất lượng vật tư và chuẩn lắp. Thiết kế bo góc, dốc thoát nước, thử kín cũng được tính chi phí vì yêu cầu tay nghề và thời gian thi công cao hơn.

Vận chuyển, lắp đặt, bảo vệ bề mặt, cấu kiện tùy chỉnh. Hàng cồng kềnh cần đóng gói chống xước, dùng phim bảo vệ, góc đệm và pallet; các vị trí khó tiếp cận phát sinh chi phí nâng/hạ. Khi lắp đặt, thợ phải cân chỉnh dốc 1–2%, bơm keo vệ sinh, căn chỉnh mép hút cho chụp khói; mọi thao tác này đều được bóc tách trong báo giá. Các cấu kiện tùy chỉnh theo mặt bằng (cắt xẻ, nối ghép, ô kỹ thuật) cũng là thành phần chi phí cần minh định.

BOM minh bạch kèm spec kỹ thuật

Liệt kê vật liệu theo vị trí, mác, độ dày, hoàn thiện, tiêu chuẩn hàn. BOM phải chỉ rõ từng vị trí thiết bị, mã ký hiệu vật liệu (ví dụ: AISI/SUS 304/316; tham chiếu ASTM phù hợp), độ dày tấm/ống, hoàn thiện No.4/2B và tiêu chí bo – dốc – hàn kín. Mục tiêu là biến mọi giả định thành thông số có thể kiểm định, giúp hai bên thống nhất và tránh tranh chấp.

Đính kèm yêu cầu MTC/CO, ký hiệu SUS/ASTM, phương án XRF. Với lô vật liệu quan trọng, yêu cầu Mill Test Certificate/Certificate of Origin là nền tảng. Khi dự án gần biển hoặc khu hải sản, thêm phương án đo XRF ngẫu nhiên để xác nhận thành phần Cr/Ni/Mo, củng cố bằng chứng mác thép. Việc ký hiệu vật liệu rõ ràng trên bản vẽ/spec sheet là bắt buộc để truy xuất.

Điều khoản FAT/commissioning và nghiệm thu theo checklist. BOM nên gắn với checklist FAT tại xưởng (kích thước, độ dày, No.4/2B, bo R≥6 mm, dốc 1–2%, thử kín nước, đồng màu sau passivation) và checklist nghiệm thu onsite (cân chỉnh, keo vệ sinh, chạy thử). Cách làm này biến báo giá thành “hợp đồng chất lượng”, đảm bảo Quý khách có đủ dữ liệu phê duyệt.

TCO: so sánh vòng đời 304 vs 316 theo môi trường

Mô tả chi phí vòng đời: đầu tư, vệ sinh, thay thế, downtime. TCO gồm CAPEX ban đầu và OPEX trong suốt vòng đời: thời gian vệ sinh, hóa chất, bảo trì–thay thế, gián đoạn vận hành. 304 đáp ứng phần lớn bếp; trong môi trường clorua, 316 thường mang lại tổng chi phí thấp hơn về dài hạn nhờ giảm rỗ bề mặt và thay thế sớm. Mục tiêu là đạt cân bằng giữa chi phí đầu vào và chi phí sử dụng.

304 phù hợp đa số; 316 hiệu quả hơn tại khu clorua dù giá đầu vào cao. Trong khu khô hoặc độ ẩm tiêu chuẩn, 304 tối ưu về chi phí. Tại khu hải sản/ven biển, 316 giảm pitting, giữ bề mặt ổn định, hạn chế vệ sinh nặng và giảm downtime. Điều này khớp với các yêu cầu vệ sinh nhà bếp công nghiệp và thực nghiệm tại nhiều dự án.

Đưa ví dụ số liệu từ case studies để minh họa. Dữ liệu vận hành thực tế cho thấy giảm đáng kể chi phí bảo trì/năm và rút ngắn thời gian vệ sinh sau khi chuẩn hóa mác và hoàn thiện đúng vị trí—tác động trực tiếp đến OPEX và độ sẵn sàng dây chuyền. Bảng so sánh định tính dưới đây giúp Quý khách nhìn nhanh bức tranh TCO:

Gợi ý thực thi: cấu hình “lai” 304/316 theo khu vực thường cho TCO tối ưu: 316 tại điểm ẩm mặn, 304 cho phần còn lại; 430 cho ốp/tấm khô phi tiếp xúc thực phẩm để cân bằng CAPEX.

Q: Làm sao trình bày báo giá để dễ phê duyệt?
A: Dùng BOM chi tiết, khóa tiêu chuẩn kỹ thuật, đưa tùy chọn nâng cấp 316 theo môi trường và kèm phân tích TCO theo kịch bản sử dụng. Nhờ vậy, hội đồng phê duyệt có đủ dữ liệu so sánh “táo với táo”.

Với mô hình báo giá minh bạch và khung TCO rõ ràng, Quý khách có thể chọn cấu hình 304/316 phù hợp từng khu vực và kiểm soát chi phí vòng đời ngay từ đầu. Ở phần tiếp theo, chúng tôi tổng hợp các câu hỏi thường gặp để Quý khách tham chiếu nhanh trước khi ra quyết định.

FAQ – trả lời truy vấn phổ biến (PAA)

Tiếp nối mô hình báo giá và TCO, dưới đây là phần Hỏi–Đáp nhanh giúp Quý khách kiểm tra hiện trường và ra quyết định vật liệu ngay tại chỗ. Ở cuối bài, chúng tôi sẽ tổng hợp lời kêu gọi hành động để Quý khách nhận tư vấn và báo giá chi tiết.

Nhận tư vấn kỹ thuật & báo giá chi tiết

Sau phần FAQ ở trên, Quý khách đã có checklist hiện trường và tiêu chí nghiệm thu cốt lõi. Đây là thời điểm chốt phương án kỹ thuật và đặt lịch cùng kỹ sư Cơ Khí Hải Minh. Chúng tôi sẽ rà soát hiện trạng, điều kiện ăn mòn và hồ sơ bản vẽ để chuẩn hóa mác thép (304/316/430), độ dày, hoàn thiện bề mặt (No.4/2B), quy cách hàn – passivation theo thực hành vệ sinh cấp bếp (tham chiếu yêu cầu crom tối thiểu ~16%). Mục tiêu: chốt giải pháp tối ưu giữa CAPEX và OPEX, giảm rủi ro pitting và đảm bảo hiệu suất vận hành.

Thông tin liên hệ – đặt lịch nhanh: GỌI HOTLINE 037.907.6268 hoặc 0968.399.280; Chat Zalo tại kênh Zalo; hoặc gửi yêu cầu tại trang Liên hệ Cơ Khí Hải Minh. Chúng tôi cam kết SLA phản hồi trong 48 giờ làm việc với bộ hồ sơ đầy đủ để Quý khách thẩm định nhanh.

• Đề nghị gửi hồ sơ ngay: bản vẽ PDF/DWG, ảnh hiện trạng và kích thước chính; mô tả tần suất sử dụng, hóa chất tẩy rửa, hơi muối/clorua.
• Giao nhận trong 48h: báo giá kèm BOM, tiêu chuẩn kỹ thuật, MTC mẫu và checklist nghiệm thu (FAT/onsite).
• Phạm vi tư vấn: khuyến nghị mác 304 (≈18%Cr–8%Ni) cho bề mặt tiếp xúc; 316 (+2–3%Mo) ở khu hải sản/ven biển; 430 (~17%Cr) cho chi tiết khô – phi tiếp xúc, để tối ưu TCO.

Để Quý khách hình dung bước triển khai, dưới đây là hai gói hỗ trợ tác nghiệp mà đội dự án chúng tôi thực hiện hằng ngày.

Nhận tư vấn kỹ thuật miễn phí

Chúng tôi bố trí kỹ sư phụ trách dự án để trao đổi trực tiếp về mục tiêu công suất, vệ sinh và ngân sách. Từ dữ liệu hiện trường, đội ngũ sẽ đánh giá rủi ro ăn mòn, mức tiếp xúc thực phẩm, lưu đồ thao tác và yêu cầu an toàn. Kết quả là khuyến nghị vật liệu theo phân khu, thông số độ dày và cấu tạo hàn – passivation nhằm duy trì độ bền vật liệu và vệ sinh dài hạn.

• Đánh giá môi trường – khuyến nghị 304/316/430: 304 cho bề mặt tiếp xúc trực tiếp; 316 cho khu clorua cao (hải sản, ven biển); 430 cho tấm ốp, vỏ khô. Mục tiêu là cân bằng chi phí đầu tư và chi phí vòng đời.
• Đề xuất độ dày – hoàn thiện – thiết kế vệ sinh: mặt thao tác No.4 bền vân, khoang chậu 2B hạn chế bám bẩn; bo góc R≥6 mm và dốc 1–2% về thoát nước. Kiểm soát mối hàn liên tục, mài phẳng và thụ động hóa sau hàn.
• Gợi ý cấu hình theo danh mục sẵn có: dòng bàn bếp inox, Chậu rửa công nghiệp, và hệ Chụp hút khói/Bể Tách Mỡ để rút ngắn thời gian cấu hình.

Gửi bản vẽ hiện trạng để nhận đề xuất 48h

Để nhận báo giá bếp công nghiệp 48h, Quý khách vui lòng gửi bản vẽ mặt bằng (PDF/DWG), ảnh hiện trường và mô tả vận hành. Kỹ sư sẽ gọi xác nhận yêu cầu trong 2–4 giờ làm việc, làm rõ tiêu chí vệ sinh và điều kiện ăn mòn trước khi bóc tách BOM và lập bảng thông số kỹ thuật. Hồ sơ phản hồi bao gồm báo giá chi tiết, spec sheet vật liệu, MTC mẫu và checklist nghiệm thu để Quý khách phê duyệt.

• Hồ sơ cần có: bản vẽ/kích thước, ảnh hiện trạng, yêu cầu vật liệu – độ dày – hoàn thiện, tần suất dùng – hóa chất, điều kiện ẩm/muối/clorua.
• Đầu ra cam kết: BOM theo vị trí – mác – độ dày – hoàn thiện – quy cách hàn; phương án 304/316 theo rủi ro clorua; lịch lắp đặt sơ bộ.
• Chuẩn giao tiếp: trả lời qua email/Zalo; họp online khi cần để chốt nhanh cấu hình và tổng chi phí sở hữu (TCO).

Tóm tắt hành động nhanh cho bên mua
