Tổng Quan: Chụp Hút Mùi Inox Cho Bếp Nhà Hàng/Khách Sạn & Bếp Công Nghiệp

Chụp hút mùi inox là thiết bị thiết yếu trong mọi gian bếp công nghiệp, nhà hàng, khách sạn, giúp đảm bảo không gian sạch sẽ, an toàn và chuyên nghiệp.

Trong bất kỳ dự án bếp chuyên nghiệp nào, chụp hút mùi inox là hạng mục nền tảng của hệ thống hút khói bếp. Nhiệm vụ của thiết bị là thu gom, dẫn và thải luồng khói, mùi, hơi dầu mỡ ra khỏi khu vực nấu, từ đó giữ cho không gian làm việc luôn thoáng, sạch và an toàn. Với vai trò là đối tác kỹ thuật, Cơ Khí Hải Minh giúp Quý khách thiết kế – sản xuất – lắp đặt một giải pháp đồng bộ, bảo đảm hiệu suất vận hành và tối ưu tổng chi phí sở hữu (TCO) trong suốt vòng đời thiết bị.

Định nghĩa & cấu phần cốt lõi. Chụp thường được chế tạo bằng inox 304 hoặc 201; trong đó inox 304 có độ bền vật liệu và chống ăn mòn tốt, phù hợp môi trường nhiệt – ẩm cao của bếp công nghiệp. Một hệ thống hoàn chỉnh bao gồm: khung chụp hứng khói; phin lọc mỡ tháo lắp nhanh; ống gió dẫn khói (tôn mạ kẽm hoặc inox); quạt hút công nghiệp tạo lưu lượng/áp phù hợp; đèn chiếu sáng an toàn cho khu nấu. Cấu hình này bám sát thực hành tốt được ghi nhận rộng rãi trong ngành và là nền tảng để đạt các chuẩn vệ sinh – an toàn.

• Chụp/khung: dạng hộp hoặc hình chóp, bao phủ toàn bộ vùng sinh khói.
• Phin lọc dầu mỡ: giữ lại hạt mỡ, hạn chế bám bẩn đường ống.
• Ống gió: dẫn khí ra ngoài, vật liệu tôn mạ kẽm hoặc inox.
• Quạt hút: tạo lực hút ổn định theo tải nhiệt thực tế.
• Đèn chiếu sáng: lựa chọn loại phù hợp cho môi trường bếp, ưu tiên an toàn cháy nổ.

Vai trò trong vận hành. Chụp hút đúng kỹ thuật giúp loại bỏ khói, mùi thức ăn, hơi nóng và hơi ẩm khỏi khu nấu; giảm đáng kể khí và hạt dầu treo lơ lửng – nguyên nhân gây khó chịu, bám bẩn thiết bị và tăng rủi ro cháy nổ. Các phin lọc mỡ hoạt động như “hàng rào” đầu tiên, chặn dầu mỡ trước khi đi vào ống gió, từ đó kéo dài tuổi thọ quạt – ống và giảm OPEX bảo trì. Với nhà hàng/khách sạn, hệ thống đạt chuẩn còn hỗ trợ tuân thủ HACCP và quy định an toàn thực phẩm (tham khảo về HACCP tại Wikipedia), tạo môi trường làm việc lành mạnh cho đội bếp.

Môi trường ứng dụng. Giải pháp áp dụng từ quy mô nhỏ đến rất lớn, linh hoạt theo mô hình kinh doanh và tải nhiệt thực tế:

• Bếp nhà hàng, khách sạn, resort cao cấp với khu line nóng đa dạng (xào, nướng, chiên ngập dầu…).
• Canteen nhà máy, bếp trung tâm (central kitchen), bếp trường học – bệnh viện vận hành cường độ cao.
• Bếp gia đình quy mô lớn, villa/biệt thự có khu BBQ trong nhà hoặc bán ngoại thất.
• Khu bếp mở (open kitchen) cần kiểm soát mùi/khói để bảo vệ trải nghiệm thực khách.

Lợi ích cốt lõi cho doanh nghiệp. Không gian bếp sạch và thoáng nâng cao trải nghiệm nhân sự, giảm tỷ lệ nghỉ ốm, tăng hiệu suất vận hành. Dầu mỡ được thu giữ ngay tại phin lọc giúp hạn chế bám bẩn trần – tường – ống gió, rút ngắn thời gian dừng máy để vệ sinh, giảm chi phí vận hành (OPEX). Vật liệu inox chất lượng giúp kéo dài tuổi thọ, từ đó tối ưu chi phí vòng đời (LCC). Đối với mảng thẩm định chất lượng, bếp gọn và sạch giúp Quý khách dễ dàng qua các đợt kiểm tra và nghiệm thu của chủ đầu tư/đơn vị quản lý. Tìm hiểu thêm về vật liệu thép không gỉ tại Wikipedia để thấy vì sao inox 304 được ưa chuộng trong bếp công nghiệp.

Cơ Khí Hải Minh đồng hành cùng Quý khách từ khảo sát, lên bản vẽ kỹ thuật đến thi công lắp đặt đồng bộ, đảm bảo thông số đúng nhu cầu thực tế và tối ưu CAPEX – OPEX. Ngay sau đây, Quý khách sẽ thấy rõ tác động tích cực tới doanh thu và sức khỏe đội bếp khi triển khai hệ thống đúng chuẩn.

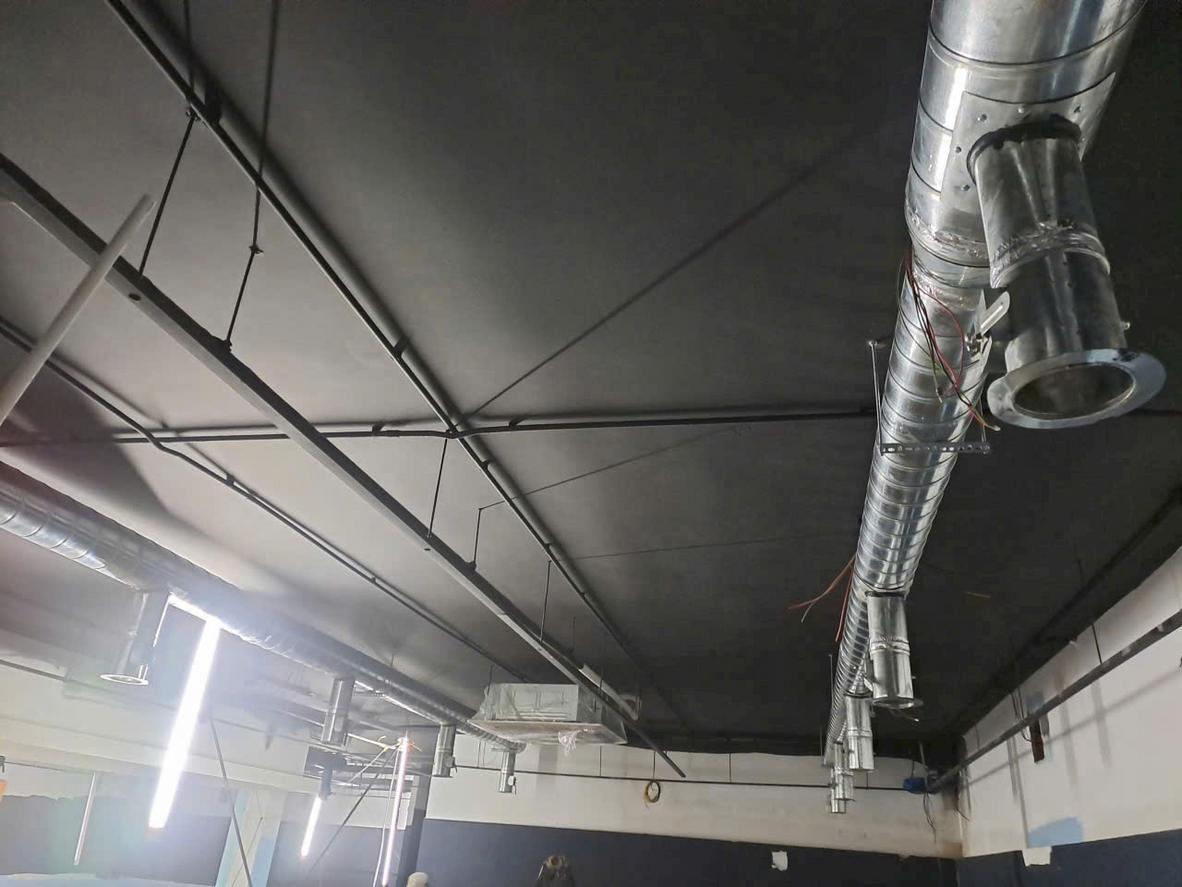

Lợi Ích Kinh Doanh & Sức Khỏe Khi Lắp Chụp Hút Mùi Inox

Đầu tư vào chụp hút mùi inox không chỉ cải thiện môi trường làm việc và bảo vệ sức khỏe nhân viên mà còn nâng cao hiệu quả kinh doanh và hình ảnh thương hiệu.

Sau phần tổng quan về vai trò của chụp hút mùi inox trong khu bếp nhà hàng/khách sạn, chúng ta đi thẳng vào câu hỏi then chốt: giải pháp này mang lại giá trị kinh doanh và sức khỏe cụ thể gì cho Quý khách. Tư duy đầu tư đúng đắn là nhìn vào hiệu suất vận hành, an toàn lao động và chi phí vòng đời. Các luận điểm dưới đây tổng hợp kinh nghiệm triển khai thực tế cùng cơ sở kỹ thuật đã được kiểm chứng.

Đối với Không gian & Môi trường Bếp

Hút khói và mùi hiệu quả: Chụp hút mùi inox được thiết kế để thu gom và thải khói, mùi, hơi dầu ngay tại nguồn, giúp không gian bếp luôn sạch và thông thoáng. Các tài liệu kỹ thuật cho thấy chức năng cốt lõi là loại bỏ khói, mùi thức ăn và khí độc hại phát sinh trong quá trình nấu nướng, nhờ đó khu bếp không bị ám mùi kéo dài. Môi trường làm việc trong lành hơn giúp đội bếp tập trung, đồng thời khu vực phục vụ mở (open kitchen) giữ được cảm quan chuyên nghiệp trước khách hàng.

• Kết quả trực tiếp: giảm mùi xâm lấn sảnh/không gian khách; hạn chế bám khói trên trần và tường; hình ảnh bếp gọn gàng, sạch sẽ.

Hút ẩm và hơi nóng: Lưu lượng hút phù hợp sẽ hạ đáng kể độ ẩm và nhiệt độ cục bộ quanh khu nấu, tạo vi khí hậu dễ chịu hơn cho nhân viên. Ít hơi nóng tích tụ cũng đồng nghĩa giảm mỏi mệt, hạn chế say nhiệt trong ca cao điểm. Sự ổn định nhiệt ẩm này góp phần duy trì tốc độ chế biến đều đặn, tránh phải tạm dừng để thông gió thủ công hoặc mở cửa gây thất thoát điều hòa.

Ngăn dầu mỡ bám bẩn: Hệ phin lọc mỡ tháo lắp nhanh giữ lại aerosol dầu mỡ, không cho chúng đi sâu vào ống gió và bám lên bề mặt thiết bị. Quý khách sẽ cắt giảm đáng kể thời gian vệ sinh hằng ngày và chi phí OPEX liên quan đến hoá chất/lau dọn. Về dài hạn, việc hạn chế tích tụ mỡ cũng giúp duy trì hiệu suất quạt hút và tránh sụt áp bất thường trong đường ống.

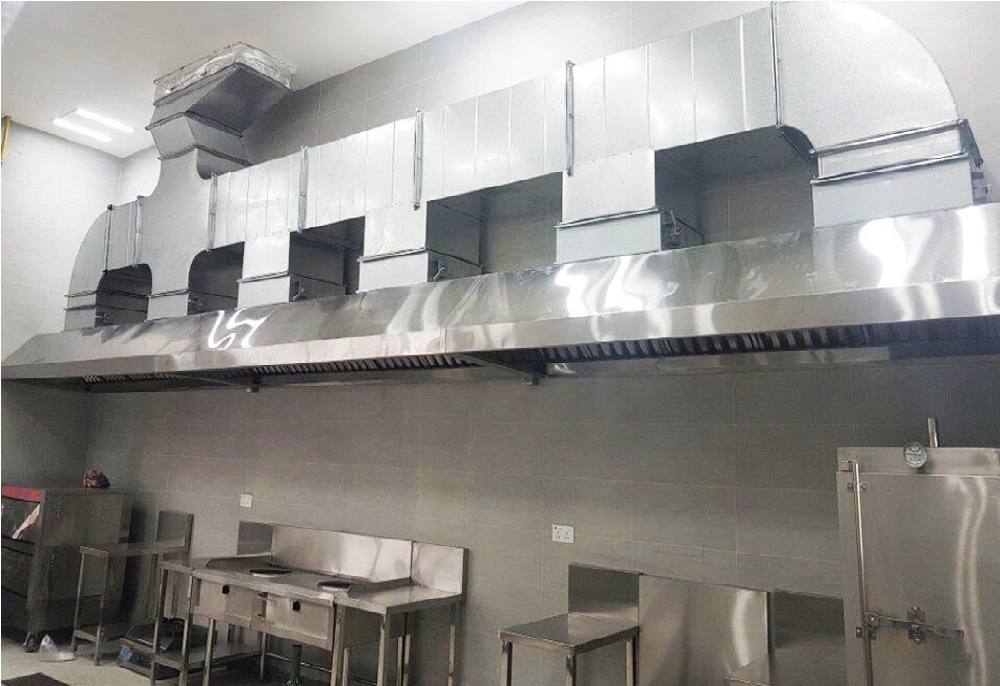

Đối với Sức khỏe & An toàn

Bảo vệ sức khỏe người lao động: Hệ thống hút đúng chuẩn giúp hạn chế việc hít phải khói, hơi dầu và các khí sinh ra khi đun nấu như CO/CO₂, từ đó giảm rủi ro bệnh hô hấp cho đội bếp. Không khí sạch hơn làm giảm kích ứng mắt và da, cải thiện mức độ tập trung trong ca làm việc dài. Đây là lợi ích cốt lõi cho mục tiêu “bảo vệ sức khỏe đầu bếp” trong mọi mô hình vận hành chuyên nghiệp.

Giảm nguy cơ cháy nổ: Khay/phin lọc mỡ giữ lại chất dễ cháy, còn luồng khí hút ổn định giúp cuốn bay hơi dầu trước khi chúng tích tụ thành mảng bám có thể bùng cháy. Khi được thiết kế, gia công và lắp đặt theo đúng quy chuẩn, hệ thống hút mùi trở thành lớp kiểm soát rủi ro bổ sung trong chiến lược PCCC của bếp công nghiệp. Điều này đặc biệt quan trọng ở khu bếp nhiều họng đốt, nhiệt tải cao, giờ cao điểm liên tục.

Đảm bảo an toàn vệ sinh thực phẩm: Bề mặt inox sáng, trơn láng dễ vệ sinh, hạn chế bám cặn và vi sinh, hỗ trợ duy trì quy trình an toàn vệ sinh thực phẩm theo chuẩn như HACCP. Không khí sạch và ít dầu mỡ lơ lửng cũng giúp hạn chế tạp nhiễm chéo lên món ăn. Đây là nền tảng để Quý khách đáp ứng các buổi đánh giá định kỳ của bên thứ ba hoặc đối tác chuỗi.

Đối với Hoạt động Kinh doanh (ROI)

Tăng năng suất lao động: Môi trường làm việc mát hơn, trong lành hơn giúp đội ngũ duy trì nhịp độ chế biến ổn định, giảm mệt mỏi và sai sót trong giờ cao điểm. Quá trình setup/closing ca cũng nhẹ nhàng hơn nhờ ít dầu mỡ bám bẩn, rút ngắn thời gian dọn dẹp. Khi năng suất bếp tăng, Quý khách phục vụ được nhiều lượt khách hơn trong cùng khung thời gian.

Bảo vệ tài sản: Hơi ẩm và dầu mỡ là tác nhân đẩy nhanh ăn mòn, hư hỏng thiết bị và bề mặt hoàn thiện. Hệ hút mùi vận hành hiệu quả cùng vật liệu inox chất lượng (thực tế inox 304 được ưa chuộng vì chống ăn mòn, dễ vệ sinh tốt hơn so với 201) giúp kéo dài tuổi thọ thiết bị, giảm chi phí sửa chữa. Lợi ích này phản ánh trực tiếp lên tổng chi phí sở hữu (TCO) của toàn hệ thống bếp.

Nâng cao hình ảnh thương hiệu: Một khu bếp sạch, ít mùi và sáng sủa tạo ấn tượng chuyên nghiệp với khách và đối tác khi tham quan. Điều này hỗ trợ công tác marketing tại điểm bán, tăng mức độ tin cậy khi Quý khách làm việc với các chuỗi/đơn vị kiểm định. Hình ảnh vận hành chỉn chu cũng giúp thu hút và giữ chân nhân sự tay nghề cao.

Tựu trung, lắp đặt chụp hút mùi inox mang lại lợi ích kép: sức khỏe – an toàn cho con người và hiệu quả – bền vững cho vận hành. Để tối đa hóa các lợi ích này, lựa chọn đúng cấu tạo và vật liệu (ví dụ Inox 304 vs 201), phin lọc mỡ, ống gió và quạt hút sẽ quyết định hiệu suất thực tế của hệ thống — nội dung sẽ được trình bày ở phần tiếp theo: “Cấu Tạo & Vật Liệu: Inox 304 vs 201, Phin Lọc Mỡ, Ống Gió, Quạt Hút”.

Cấu Tạo & Vật Liệu: Inox 304 vs 201, Phin Lọc Mỡ, Ống Gió, Quạt Hút

Hiểu rõ cấu tạo từ thân vỏ inox, phin lọc mỡ, ống gió đến quạt hút là chìa khóa để lựa chọn một hệ thống chụp hút mùi bền bỉ và hiệu quả.

Sau khi đã nhìn thấy lợi ích kinh doanh và sức khỏe, bước tiếp theo là đi vào “bộ khung” kỹ thuật để hiện thực hóa các lợi ích ấy. Với bếp nhà hàng/khách sạn, hệ thống chụp hút mùi là một hạng mục hạ tầng quan trọng ngang với bếp nấu trong Bếp công nghiệp. Cấu tạo chuẩn gồm: thân vỏ chụp hút bằng inox, phin lọc dầu mỡ, ống gió và quạt hút công nghiệp. Mỗi thành phần ảnh hưởng trực tiếp đến hiệu suất vận hành, độ bền vật liệu và tổng chi phí sở hữu (TCO). Chúng tôi sẽ trình bày ngắn gọn nhưng đủ sâu để Quý khách có thể đưa ra quyết định tự tin cho dự án.

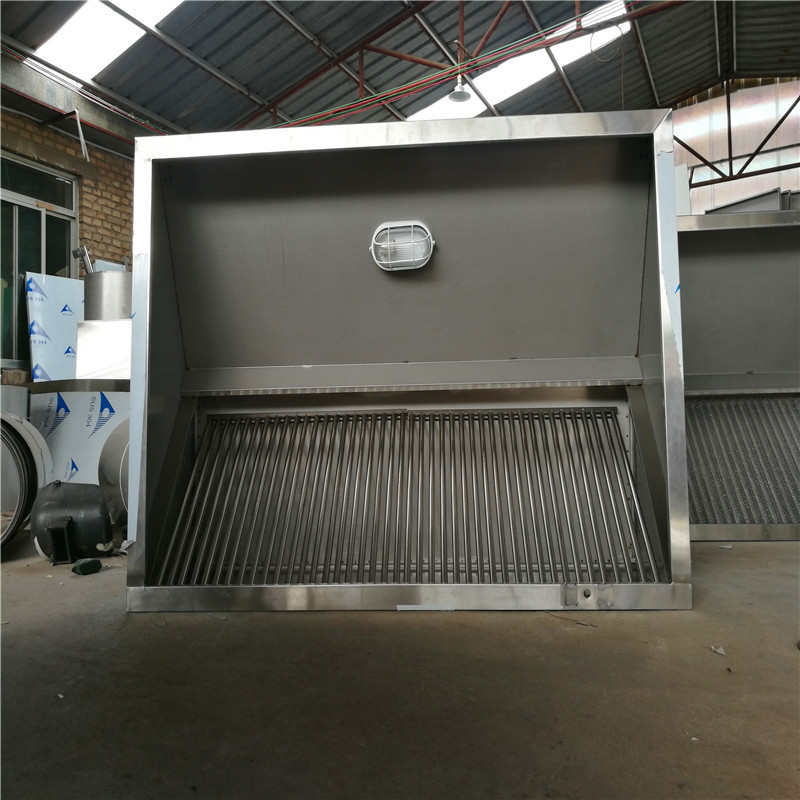

Thân vỏ chụp hút (The Hood)

Vật liệu Inox 304: Đây là lựa chọn ưu tiên cho môi trường bếp nóng ẩm, nhiều dầu mỡ. Inox 304 có khả năng chống ăn mòn và chống gỉ vượt trội, chịu tác động của hơi nước, muối và các hóa chất tẩy rửa trong quy trình vệ sinh HACCP; bề mặt sáng, ít bám bẩn nên vệ sinh nhanh, giảm OPEX. Với tuổi thọ cao và hình thức ổn định, đầu tư 304 giúp tối ưu TCO dài hạn. Tham khảo thêm bản chất của thép không gỉ 304 để thấy rõ cơ chế chống gỉ nhờ thành phần Cr/Ni.

Vật liệu Inox 201: Chi phí đầu tư ban đầu thấp hơn, phù hợp các không gian phụ, tải vận hành nhẹ. Tuy nhiên, khả năng chống ăn mòn kém hơn 304; trong môi trường ẩm, hơi muối hoặc sử dụng hóa chất mạnh, bề mặt 201 có nguy cơ xỉn màu, rỗ bề mặt hoặc xuất hiện vệt gỉ theo thời gian. Điều này dẫn tới chi phí bảo trì và thay thế sớm hơn, ảnh hưởng tính sẵn sàng hệ thống và hình ảnh khu bếp.

So sánh và khuyến nghị: Với khu nấu chính, đặc biệt khu xào, chiên, nướng có tải nhiệt cao và hơi dầu mỡ đậm đặc, Quý khách nên chọn 304 để bảo toàn độ bền và an toàn vệ sinh. 201 có thể cân nhắc cho các khu phụ trợ, đường bao che ngoài vùng nóng hoặc dự án cần tối ưu CAPEX ngắn hạn và chấp nhận bảo trì nhiều hơn. Trong mọi trường hợp, Cơ Khí Hải Minh sẽ lên bản vẽ kỹ thuật, tiêu chí vật liệu và phương án gia công phù hợp với hệ thống Thiết bị inox công nghiệp đồng bộ tại bếp của Quý khách.

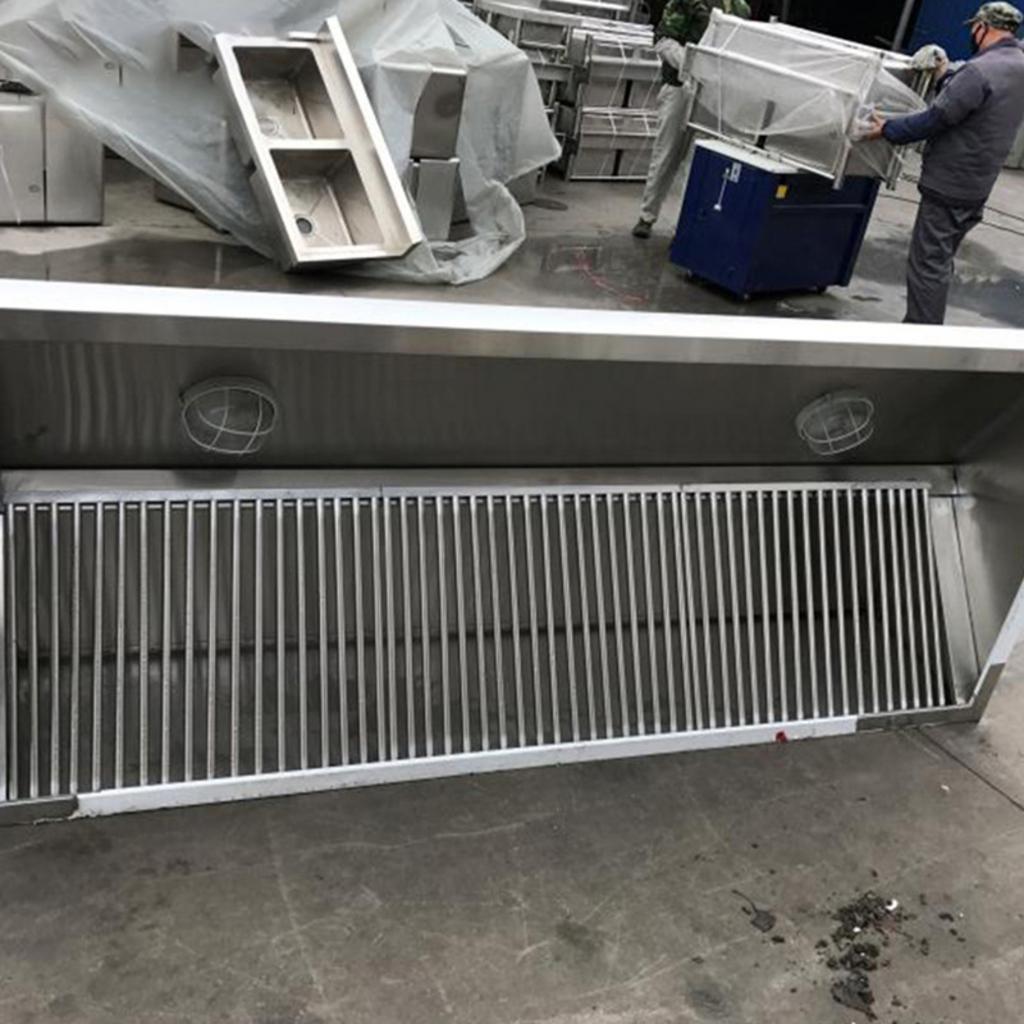

Phin lọc dầu mỡ (Grease Filters)

Chức năng: Phin lọc mỡ giữ lại sương dầu từ luồng khí nóng, ngăn mỡ đi vào ống gió và quạt hút – yếu tố làm tăng nguy cơ cháy và gây tắc nghẽn. Nhờ tách mỡ tại nguồn, hệ ống sạch hơn, tổn thất áp thấp hơn và chu kỳ bảo trì kéo dài, từ đó nâng hiệu suất và giảm gián đoạn vận hành. Đây là lớp “an ninh” đầu tiên cho toàn tuyến hút khói.

Cấu tạo & bảo trì: Phin thường bằng inox, có kết cấu tháo lắp nhanh để vệ sinh định kỳ. Bề mặt trơn, ít bám cặn giúp Quý khách rửa sạch bằng nước ấm và chất tẩy rửa thông dụng. Thiết kế mô-đun cho phép xoay vòng bộ phin, đảm bảo khu bếp không phải dừng máy dài khi bảo dưỡng. Các chuẩn này phù hợp các khuyến nghị kỹ thuật về cấu tạo chụp hút mùi trong ngành, giúp ổn định lưu lượng gió thiết kế.

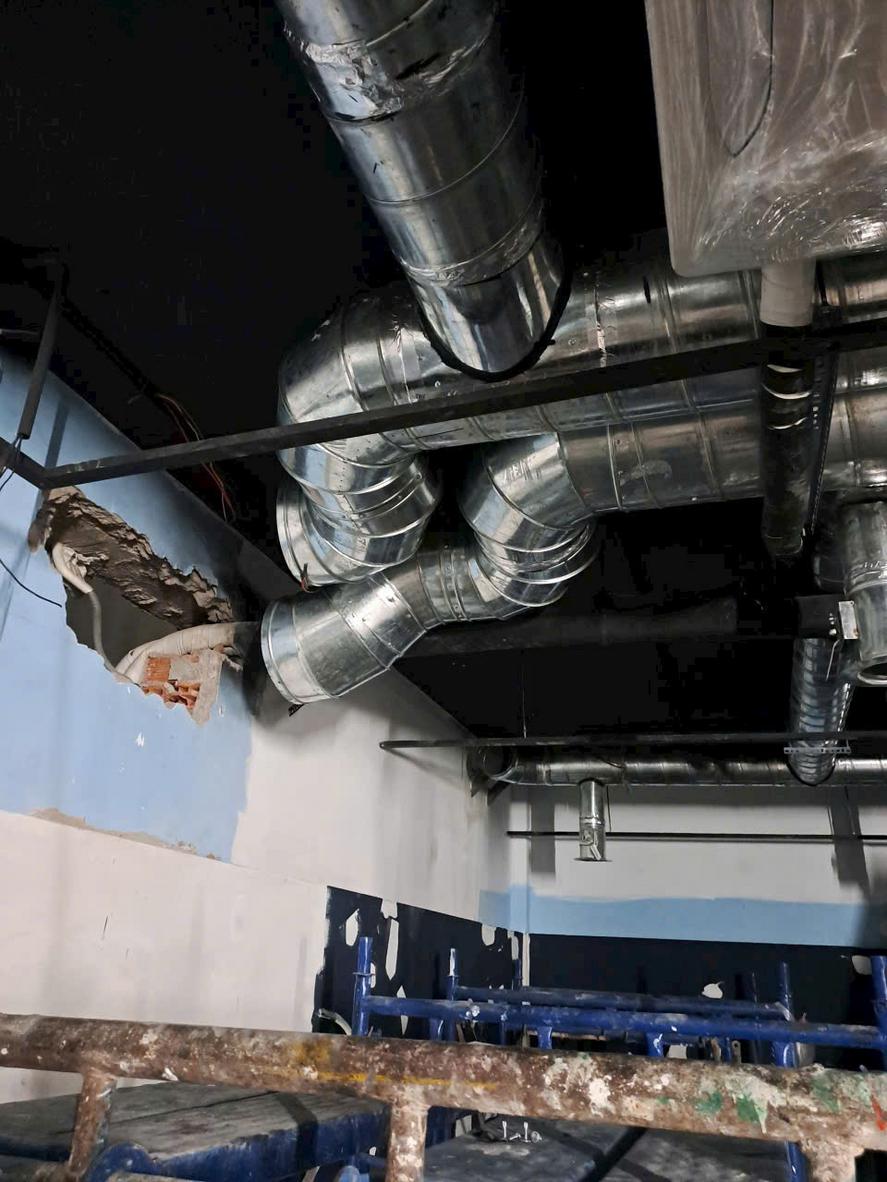

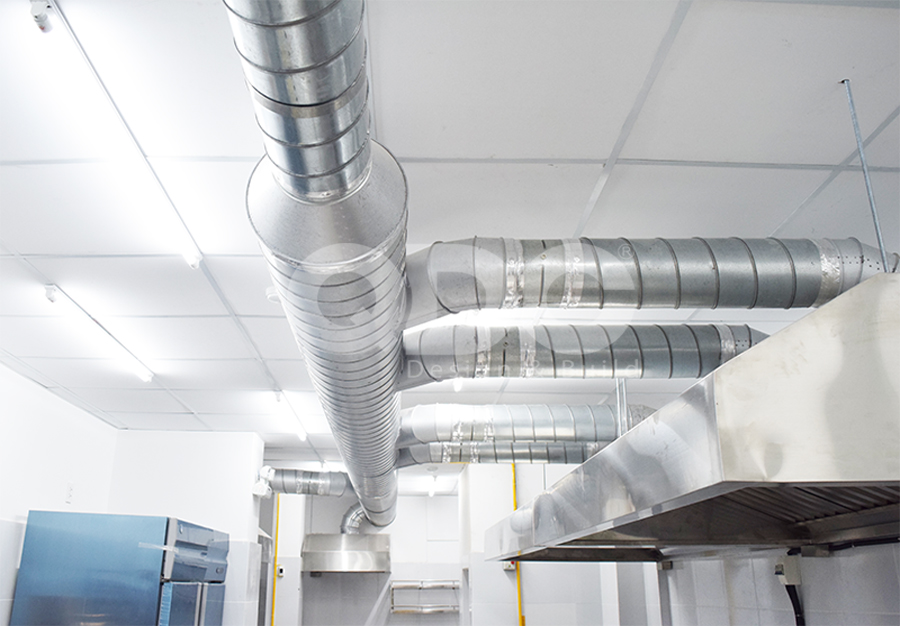

Hệ thống ống dẫn khói (Ductwork)

Chức năng: Ống gió dẫn khói, mùi và hơi nóng ra khỏi khu nấu, giữ môi trường làm việc dễ chịu và sạch. Thiết kế tuyến ống cần tối giản cút gấp, tránh rò rỉ và bảo toàn vận tốc dòng khí để hạn chế tổn thất áp. Khi tổ hợp đúng kỹ thuật, bếp sẽ thông thoáng, mùi không lan sang khu phục vụ và thiết bị phía sau (quạt, motor) làm việc nhẹ nhàng hơn.

Vật liệu: Ống thường gia công từ tôn mạ kẽm hoặc inox để đảm bảo độ bền và chống ăn mòn. Lựa chọn vật liệu phụ thuộc môi trường: khu ẩm, gần biển hoặc bếp nướng dùng than/dầu mỡ đậm đặc nên ưu tiên inox; các đoạn xa nguồn nhiệt có thể dùng tôn mạ kẽm chuẩn công nghiệp để tối ưu chi phí. Mối ghép kín, keo trám và goăng chịu nhiệt đúng quy cách sẽ quyết định độ kín khí toàn tuyến.

Quạt hút công nghiệp (Exhaust Fan)

Loại quạt: Hệ bếp công nghiệp thường chọn quạt hút ly tâm do khả năng tạo áp suất tĩnh lớn, đẩy không khí qua tuyến ống dài và nhiều cút. Quạt ly tâm cũng ổn định khi tải thay đổi, phù hợp ca vận hành dài giờ. Đúng model quạt sẽ giúp giữ lưu lượng thiết kế ngay cả khi phin lọc bám mỡ giữa chu kỳ vệ sinh.

Công suất & thông số: Công suất quạt được tính theo lưu lượng (m³/h hoặc CFM) và áp suất tĩnh yêu cầu của tuyến ống. Độ ồn, hiệu suất quạt và chế độ bảo trì là các tham số cần cân đối để tối ưu chi phí vòng đời. Ở phần kế tiếp, chúng tôi sẽ trình bày rõ nguyên lý hoạt động, cách xác định m³/h, CFM, áp suất tĩnh và độ ồn để Quý khách chọn đúng thông số ngay từ đầu.

Nhìn tổng thể, sự phối hợp đúng kỹ thuật giữa thân chụp inox, phin lọc mỡ, ống gió và quạt ly tâm tạo nên một hệ thống ổn định, an toàn và tiết kiệm năng lượng. Nếu Quý khách muốn đi sâu vào các chỉ số hiệu năng như m³/h, CFM, độ ồn và áp suất tĩnh, hãy chuyển sang phần tiếp theo để có công thức và ví dụ thực tế áp dụng cho từng quy mô bếp.

Nguyên Lý Hoạt Động & Các Chỉ Số Hiệu Năng (m³/h, CFM, độ ồn, áp suất tĩnh)

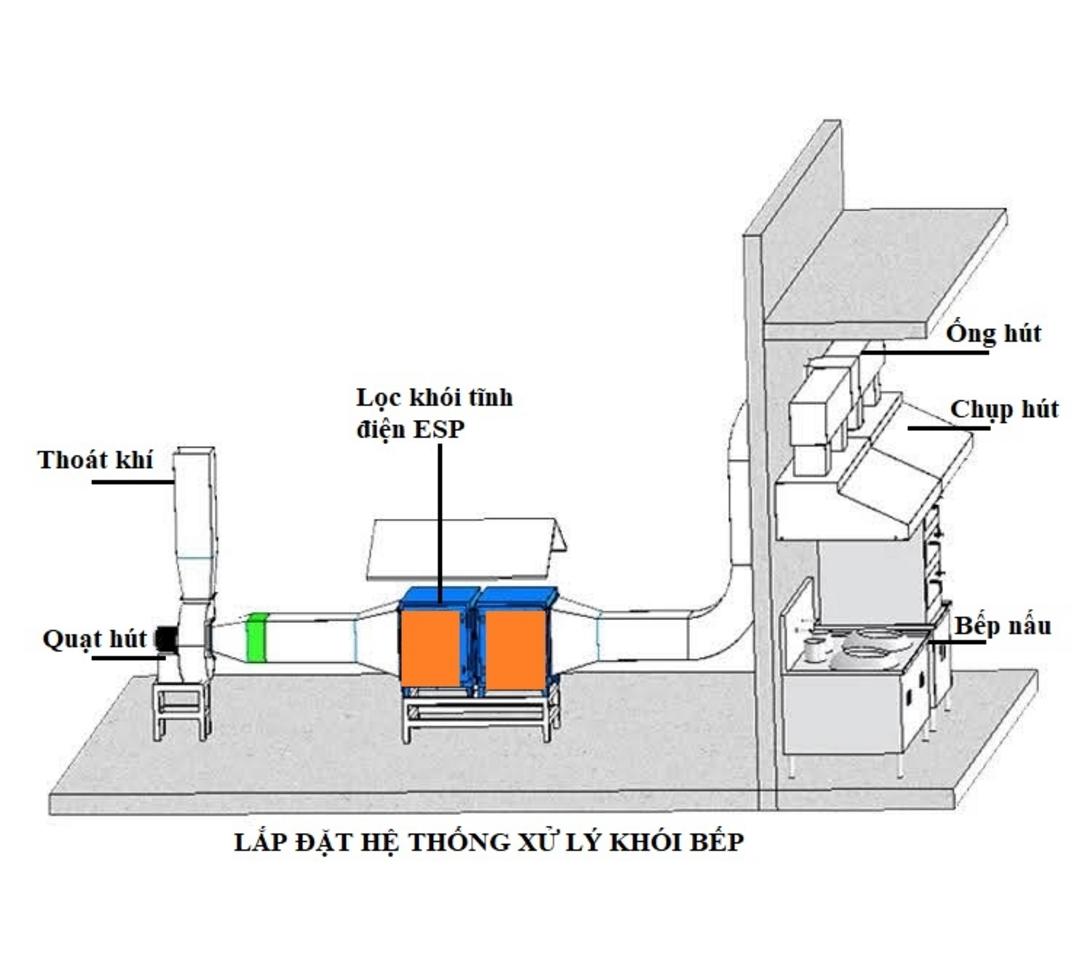

Hệ thống hoạt động dựa trên nguyên lý hút và đẩy không khí ô nhiễm ra ngoài, với hiệu suất được đo lường bằng các chỉ số về lưu lượng, áp suất và độ ồn.

Sau khi Quý khách đã nắm rõ cấu tạo chụp hút, phin lọc mỡ, ống gió và quạt hút ở phần trước, bước kế tiếp là hiểu đúng nguyên lý chụp hút mùi và cách đọc các thông số hiệu năng. Đây là nền tảng để thiết kế hệ thống hoạt động ổn định, dễ vệ sinh, hạn chế rò rỉ mùi khói và đáp ứng tiêu chí an toàn. Nắm chắc các chỉ số cũng giúp Quý khách tối ưu CAPEX/OPEX thay vì chọn công suất “quá tay” hoặc “thiếu lực”.

Mô tả luồng không khí: Quạt hút tạo ra vùng áp suất thấp bên dưới chụp hút, hút khói và hơi nóng vào bên trong. Cơ chế cốt lõi là tạo chênh áp: quạt đặt trên tuyến ống hoặc quạt ly tâm ngoài trời sẽ kéo không khí nóng, hơi nước và hạt dầu đi vào vùng bắt giữ (capture zone) của chụp. Khi chụp được treo đúng cao độ và phủ kín khu vực bếp nấu, cột khói sẽ bị “gom” lại và dẫn vào trong thân chụp. Luồng khí sau đó đi qua các khe của phin lọc mỡ trước khi vào ống gió. Các yếu tố ảnh hưởng tới hiệu suất bắt giữ gồm:

• Chiều cao treo chụp so với mặt bếp và độ phủ mép chụp.
• Gió đối lưu trong bếp (cửa mở, quạt treo tường) có làm tán khói.
• Kiểu chế biến: xào, chiên áp lực, nướng khói, hầm ít hơi.

Dầu mỡ được giữ lại tại phin lọc. Phin lọc kim loại dạng baffle/labyrinth khiến dòng khí đổi hướng liên tục, các giọt dầu mỡ nặng sẽ va đập và bám lại trên bề mặt phin. Cơ chế này giảm đáng kể việc dầu mỡ đi sâu vào ống gió và bám vào cánh quạt, qua đó nâng cao an toàn PCCC. Quý khách nên chọn phin lọc dễ tháo lắp và rửa máy để rút ngắn thời gian vệ sinh định kỳ, đồng thời duy trì lưu lượng thiết kế. Việc lắp khe thu mỡ và hộp hứng mỡ ngay dưới phin giúp gom dầu mỡ, tránh rò rỉ xuống khu vực nấu.

Không khí sạch hơn được đẩy qua ống gió và thải ra môi trường bên ngoài. Sau khi đi qua phin, không khí được hút vào ống gió (tôn mạ kẽm hoặc inox) và được quạt thúc đẩy ra ngoài trời. Tuyến ống càng thẳng, càng ít co cút thì tổn thất cột áp càng nhỏ, hiệu suất càng cao. Ở các dự án yêu cầu độ ồn thấp, có thể bố trí đoạn ống tiêu âm trước khi xả. Bố trí cửa kiểm tra (access door) tại các vị trí đổi hướng lớn sẽ giúp Quý khách làm sạch ống dễ dàng, giữ hệ thống vận hành bền bỉ.

Lưu lượng gió (m³/h hoặc CFM): Đây là chỉ số cho biết hệ thống có thể di chuyển bao nhiêu không khí trong một đơn vị thời gian. Lưu lượng gió quyết định khả năng bắt giữ khói/hơi và là thông số trọng tâm khi chọn quạt. Trong tài liệu quốc tế, đơn vị CFM (cubic feet per minute) được dùng song song với m³/h; Quý khách có thể tham chiếu thông số CFM trong catalogue quạt và đối chiếu với m³/h của bản vẽ thiết kế. Khi tính chọn, nên xét đồng thời:

• Diện tích và kiểu chụp (đơn, đôi, đảo) có bao phủ trọn vùng sinh khói.
• Khoảng cách chụp–mặt bếp và cường độ chế biến (chiên/xào/nướng nhiều khói cần lưu lượng lớn hơn).
• Tổn thất do phin lọc và phụ kiện (lưới, louver, chụp mưa xả mái).

Để tránh thiếu lực hút, luôn kiểm tra đường cong hiệu suất quạt tại điểm làm việc có xét tới áp suất tĩnh yêu cầu.

Áp suất tĩnh (Pa): Đây là “sức đẩy” mà quạt cần tạo ra để thắng toàn bộ sức cản trên tuyến ống, qua phin lọc và qua các co cút. Đơn vị Pascal có thể tham khảo tại nguồn chuẩn như Wikipedia (Pascal). Tuyến ống càng dài, càng nhiều đoạn đổi hướng, lắp van gió, lưới chắn… thì áp suất tĩnh yêu cầu càng cao. Khi thiết kế, chúng tôi xác định tổn thất ma sát theo chiều dài tương đương của từng phụ kiện để chốt điểm làm việc quạt (lưu lượng–áp), đảm bảo quạt vận hành trong vùng hiệu suất tối ưu, hạn chế ồn và tiết kiệm điện.

Độ ồn (dBA): dBA là chỉ số độ ồn có áp dụng trọng số A theo cảm nhận tai người, xem thêm “A-weighting” để hiểu cách đo lường (A‑weighting). Nguồn tiếng ồn gồm: tiếng khí động tại miệng hút/xả, tiếng cơ khí từ motor/bạc đạn và rung truyền qua kết cấu. Giải pháp kiểm soát bao gồm: chọn quạt chạy êm ở vùng hiệu suất cao, bổ sung ống tiêu âm tại đoạn xả, tách rung bằng chân đế cao su và treo ty chống rung. Ghi chú điểm đo, khoảng cách đo và nền ồn môi trường khi nghiệm thu để có đánh giá khách quan.

Khi Quý khách hiểu rõ cơ chế dòng khí cùng ba trụ cột hiệu năng là lưu lượng gió, áp suất tĩnh và độ ồn dBA, việc lựa chọn cấu hình chụp theo ứng dụng sẽ trở nên đơn giản hơn, từ chụp đơn/đôi đến kiểu đảo, âm trần hay có cấp gió tươi.

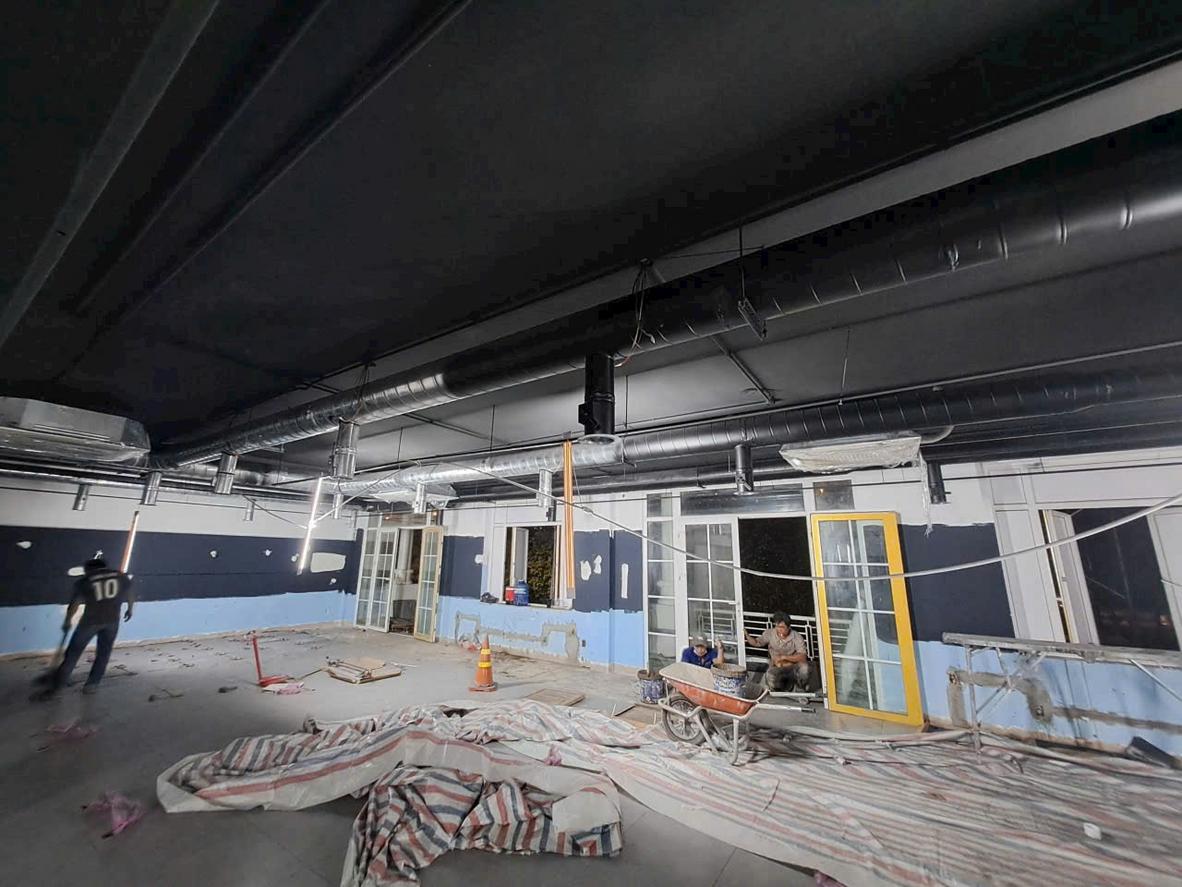

Phân Loại Chụp Hút Mùi Inox Theo Ứng Dụng & Kiểu Dáng (đơn, đôi, kiểu đảo, âm trần, có cấp gió tươi)

Tùy thuộc vào vị trí lắp đặt và quy mô bếp, có nhiều loại chụp hút mùi với kiểu dáng khác nhau như loại áp tường, loại đảo hay loại tích hợp cấp gió tươi.

Sau khi Quý khách đã nắm rõ nguyên lý hút – lọc – thải cùng các chỉ số hiệu năng như m³/h, CFM, độ ồn và áp suất tĩnh ở phần trước, bước tiếp theo là chọn đúng kiểu chụp theo mặt bằng bếp. Việc phân loại chuẩn giúp tối ưu hiệu suất vận hành, rút ngắn đường ống gió, giảm tổn thất áp và cân đối CAPEX/OPEX. Dưới đây là các cấu hình chụp inox phổ biến trong bếp nhà hàng/khách sạn và bếp công nghiệp.

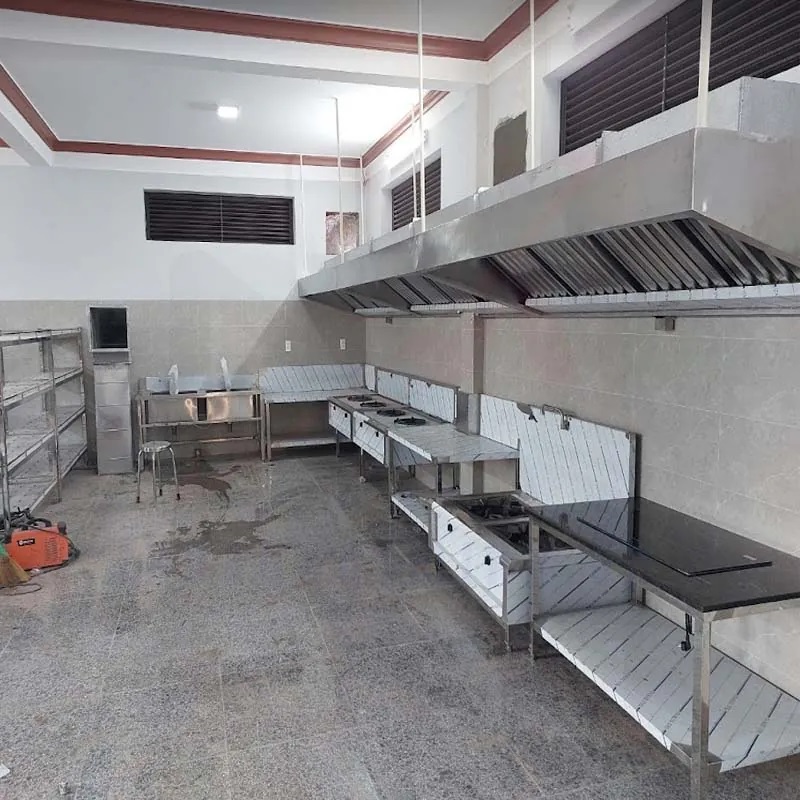

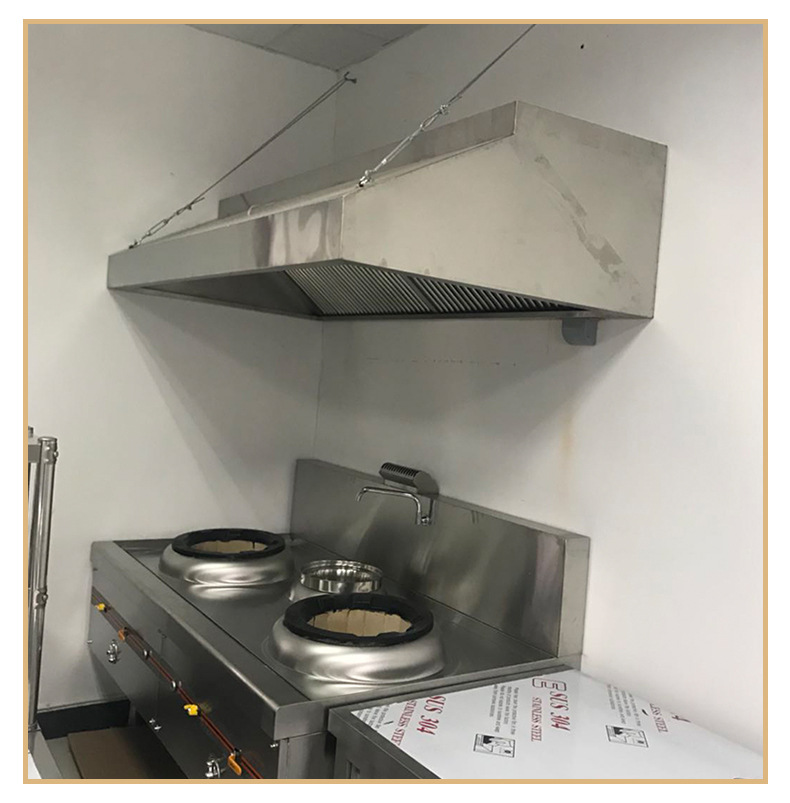

Chụp hút mùi áp tường (Wall-Mounted)

Mô tả: Đây là cấu hình phổ biến nhất, lắp áp sát tường ngay phía trên dãy bếp. Nhờ bề mặt tường đóng vai trò “dẫn hướng”, luồng khói – hơi nóng được gom nhanh vào khoang chụp, sau đó đi qua phin lọc mỡ và được quạt công nghiệp đẩy qua ống gió ra ngoài theo đúng nguyên lý hệ thống đã trình bày trong phần hiệu năng. Với chất liệu inox 304 hoặc 201, bề mặt sáng và dễ vệ sinh, chụp áp tường phù hợp cho Line bếp nấu sử dụng liên tục trong môi trường ẩm – nóng.

Phân loại nhỏ (đơn/đôi): Chụp hút mùi đơn phục vụ một dãy bếp, dễ bố trí ống gió ngắn và tối ưu chi phí lắp đặt. Chụp hút mùi đôi bao phủ hai dãy bếp kê đấu lưng vào nhau, tăng vùng thu khói và giảm thất thoát luồng hút giữa hai line. Khi so sánh tổng chi phí sở hữu (TCO), chụp đôi có thể cần quạt công suất lớn hơn hoặc hai quạt và ống gió lớn hơn, đổi lại lưu lượng hút ổn định, giảm mùi giao thoa giữa hai khu nấu.

Chụp hút mùi kiểu đảo (Island Canopy)

Mô tả: Chụp được treo từ trần, dùng cho khu bếp hoặc quầy nấu đặt giữa không gian, không dựa tường. Luồng khí được thu từ nhiều cạnh, vì vậy cần tính kỹ chiều cao treo, vùng phủ mặt bếp và hướng gió trong phòng để tránh xoáy khí làm suy giảm lưu lượng m³/h hữu dụng. Hệ thống thường tích hợp phin lọc mỡ kim loại tháo rời, máng/hộp hứng mỡ và đèn chiếu sáng chuyên dụng để đảm bảo an toàn và tiện bảo trì.

Ứng dụng: Phù hợp cho bếp mở của nhà hàng, khách sạn, resort, khu trình diễn món ăn hoặc quầy bar. Với các khu pha chế trung tâm, Quý khách có thể tham khảo thêm giải pháp Quầy pha chế Inox để đồng bộ thiết kế – công năng. Kiểu đảo cho cảm giác thông thoáng, tạo trải nghiệm thị giác tốt cho khách, trong khi vẫn kiểm soát mùi và hơi dầu mỡ theo đúng tiêu chí vận hành chuyên nghiệp.

Chụp hút mùi âm trần (Ceiling-Mounted)

Mô tả: Thiết kế lắp chìm vào trần thạch cao hoặc trần kỹ thuật, đem lại diện mạo tinh gọn. Khí được thu qua các khe/họng dài rồi dẫn vào ống gió đặt trong trần, phù hợp công trình yêu cầu cao về thẩm mỹ. Cấu hình này đòi hỏi tính toán kỹ đường ống, tổn thất áp và chọn quạt để đảm bảo CFM tại miệng hút đạt yêu cầu như đã nêu trong phần chỉ số hiệu năng.

Ưu điểm: Tối ưu tầm nhìn, giảm các khối chụp lộ thiên và tạo cảm giác sang trọng cho không gian. Khi kết hợp với đèn chống cháy nổ tích hợp và phin lọc mỡ dễ tháo, công tác vệ sinh – bảo trì trở nên gọn gàng. Với lộ trình ống gió nằm trong trần, Quý khách có thể cân nhắc thêm ống tiêu âm để giảm độ ồn do quạt, giúp môi trường làm việc dễ chịu hơn.

Chụp hút mùi có cấp gió tươi (Make-Up Air Hood)

Mô tả: Đây là hệ thống cao cấp, đồng thời xử lý hai nhiệm vụ: hút khí nóng – mùi – hơi dầu qua phin lọc, và cấp lại một phần không khí tươi đã qua xử lý (lọc, cân bằng nhiệt) trực tiếp vào vùng nấu. Nhờ vậy, áp suất phòng được giữ ổn định, tránh hiện tượng áp âm quá lớn kéo theo gió bẩn từ khu vực khác.

Lợi ích: Cân bằng áp suất giúp nhân sự bếp ít mệt mỏi, giảm cảm giác ngột ngạt trong không gian kín có điều hòa. Lưu lượng gió tươi hợp lý cũng hạn chế tích tụ hơi dầu, cải thiện chất lượng không khí và hiệu suất vận hành của cả hệ HVAC. Với các bếp công suất lớn, loại chụp hút mùi cấp gió tươi còn hỗ trợ duy trì nhiệt độ làm việc ổn định và cải thiện chi phí vận hành theo thời gian.

Việc lựa chọn đúng cấu hình chụp sẽ quyết định hiệu quả hút – lọc – thải cũng như chi phí vòng đời của hệ thống. Ở phần tiếp theo, Cơ Khí Hải Minh sẽ trình bày bộ cấu hình và phụ kiện bắt buộc như phin lọc/máng – hộp hứng mỡ, đèn chống cháy nổ và ống tiêu âm để Quý khách chốt phương án đồng bộ, dễ nghiệm thu và bền vững.

Cấu Hình Hệ Thống Điển Hình & Phụ Kiện Bắt Buộc (máng hứng mỡ, hộp mỡ, đèn chống cháy nổ, ống tiêu âm)

Một hệ thống hút mùi hoàn chỉnh không chỉ có chụp hút mà còn cần các phụ kiện quan trọng như máng hứng mỡ, đèn chiếu sáng và ống tiêu âm để vận hành an toàn, hiệu quả.

Sau phần phân loại kiểu dáng chụp hút, bước tiếp theo là cấu hình hệ thống và lựa chọn phụ kiện chụp hút mùi phù hợp để đảm bảo hiệu suất, độ ồn và mức an toàn trong ca vận hành dài. Với kinh nghiệm dự án thực tế, Cơ Khí Hải Minh luôn thiết kế đồng bộ để Quý khách dự toán CAPEX chính xác và tối ưu OPEX trong suốt vòng đời thiết bị.

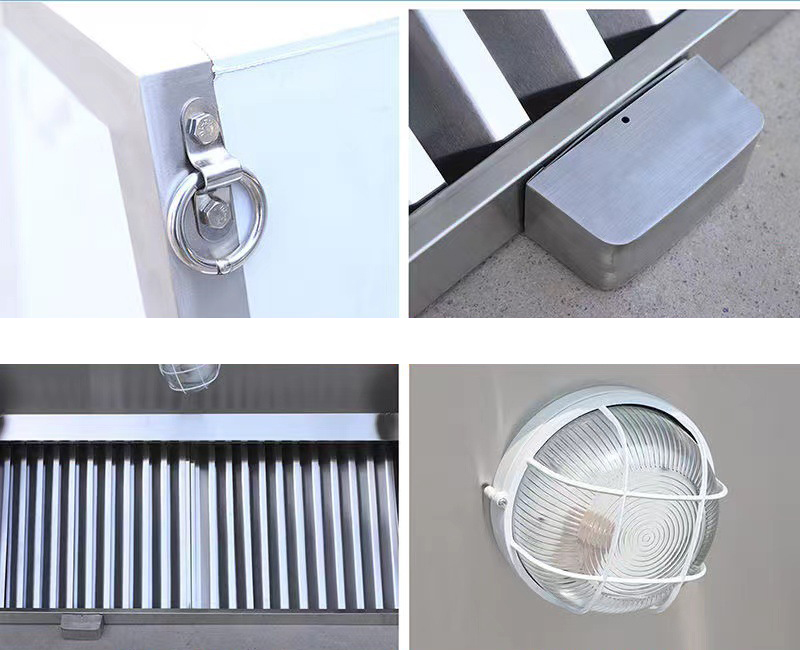

Máng và hộp hứng mỡ: Đây là cụm chi tiết tích hợp trên thân chụp để thu gom lượng mỡ tách ra từ phin lọc. Phin lọc mỡ giữ lại hạt mỡ nhằm tránh chúng đi sâu vào đường ống và quạt hút, vì thế máng/hộp chứa cần kín khít, dễ tháo lắp để vệ sinh định kỳ (tham khảo cấu tạo hệ kitchen hood). Chúng tôi ưu tiên gia công bằng inox 304 để tăng độ bền trong môi trường ẩm, nóng và dầu mỡ. Lợi ích rõ rệt:

• Giảm nguy cơ rò rỉ dầu ra khu bếp, hỗ trợ tuân thủ quy trình vệ sinh kiểu HACCP.
• Hạn chế tích tụ dầu trong ống gió, từ đó giảm nguy cơ cháy lan.
• Rút ngắn thời gian vệ sinh nhờ cấu tạo tháo ráp nhanh và có ống/van xả mỡ tiện dụng.

Đèn chiếu sáng chống cháy nổ: Khu vực nấu thường bị che sáng bởi thân chụp nên cần đèn tích hợp, ưu tiên loại chống cháy nổ (explosion‑proof) để làm việc an toàn trong môi trường hơi dầu và nhiệt cao. Đèn đạt độ rọi chuẩn giúp đầu bếp quan sát bề mặt nấu, hạn chế lỗi thao tác và tăng năng suất. Kết cấu vỏ kín, chống xâm nhập dầu mỡ/ẩm giúp tăng tuổi thọ và giảm chi phí thay thế. Khi thiết kế, chúng tôi bố trí vị trí đèn tránh vùng bốc hơi trực tiếp, tối ưu góc chiếu để không gây chói mắt, đồng thời thuận lợi cho thao tác bảo trì.

Ống tiêu âm: Tiếng ồn phát sinh từ quạt và luồng khí tốc độ cao có thể gây khó chịu cho nhân sự bếp và khách ở khu vực lân cận. Ống tiêu âm (duct silencer) lắp trên tuyến ống xả giúp hạ mức ồn đáng kể, đặc biệt hữu ích cho nhà hàng/khách sạn trong khu dân cư hoặc không gian cao cấp yêu cầu yên tĩnh. Cấu phần này thường bố trí ở đầu đẩy của quạt hoặc tại các đoạn xuyên tường/vách để triệt tiêu âm hiệu quả (xem nguyên lý silencer). Lợi ích kinh doanh:

• Nâng trải nghiệm khách, giảm phàn nàn.
• Cho phép vận hành công suất cao mà vẫn kiểm soát độ ồn.
• Giảm mệt mỏi cho nhân sự bếp trong ca dài, giúp giữ nhịp hiệu suất.

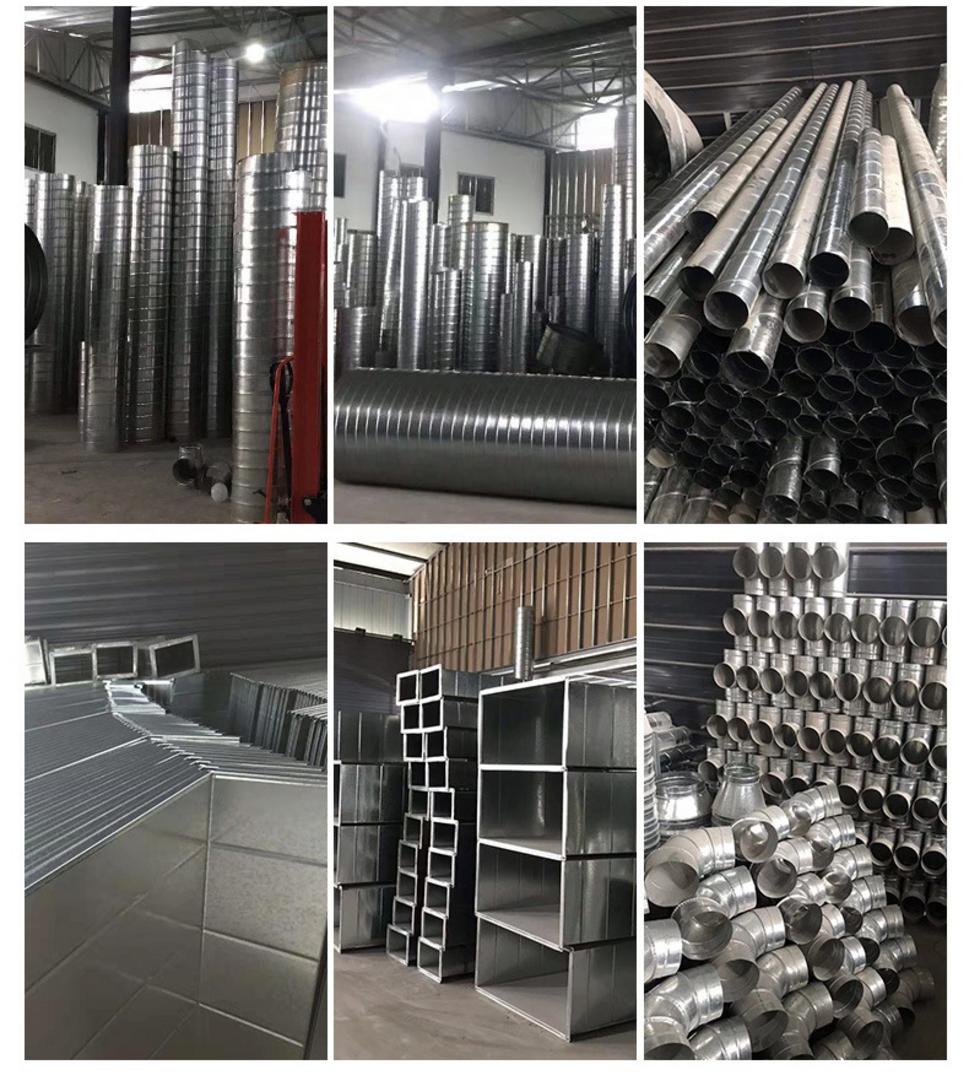

Co, cút, ống gió: Đây là “hệ tuần hoàn” dẫn khói, mùi, nhiệt ra ngoài, thường gia công bằng tôn mạ kẽm hoặc inox theo khuyến nghị kỹ thuật được sử dụng rộng rãi trong ngành. Theo cơ sở dữ liệu kỹ thuật, hệ thống ống dẫn là thành phần chính của chụp hút mùi, phối hợp cùng quạt hút công nghiệp để đẩy không khí ra khỏi bếp. Để tối ưu tổn thất áp và hiệu suất quạt, thiết kế nên:

• Giảm số lượng co gấp khúc; ưu tiên bán kính cong lớn để hạn chế xoáy.
• Bịt kín các mối nối bằng mặt bích/keo trám chuyên dụng nhằm tránh rò rỉ và sụt áp.
• Quy hoạch tuyến ống gọn, hạn chế chiều dài không cần thiết để tiết kiệm năng lượng.

Một cấu hình hệ thống điển hình do Cơ Khí Hải Minh triển khai gồm: chụp hút inox với phin lọc mỡ, máng/hộp chứa mỡ, đèn chiếu sáng chống cháy nổ, tuyến ống gió (kẽm hoặc inox), quạt hút công nghiệp và ống tiêu âm tại vị trí phù hợp. Ở bước kế tiếp, chúng tôi sẽ đối chiếu cấu hình này với yêu cầu PCCC và vệ sinh HACCP, bám sát quy định lắp đặt tại Việt Nam để Quý khách yên tâm nghiệm thu.

Tiêu Chuẩn PCCC, Vệ Sinh HACCP & Quy Định Lắp Đặt Tại Việt Nam

Việc lắp đặt hệ thống chụp hút mùi phải tuân thủ nghiêm ngặt các tiêu chuẩn về PCCC, vệ sinh thực phẩm (HACCP) và các quy định xây dựng hiện hành tại Việt Nam.

Sau khi Quý khách đã xác lập cấu hình và phụ kiện trong phần “Cấu Hình Hệ Thống Điển Hình & Phụ Kiện Bắt Buộc”, bước quyết định để hệ thống vận hành ổn định là tuân thủ tiêu chuẩn pháp lý và kỹ thuật. Cơ Khí Hải Minh triển khai thiết kế, gia công và lắp đặt theo quy định lắp đặt hiện hành, thực hành tốt quốc tế và yêu cầu của ban quản lý tòa nhà, giúp Quý khách sẵn sàng nghiệm thu, giảm thiểu rủi ro và tối ưu tổng chi phí sở hữu (TCO).

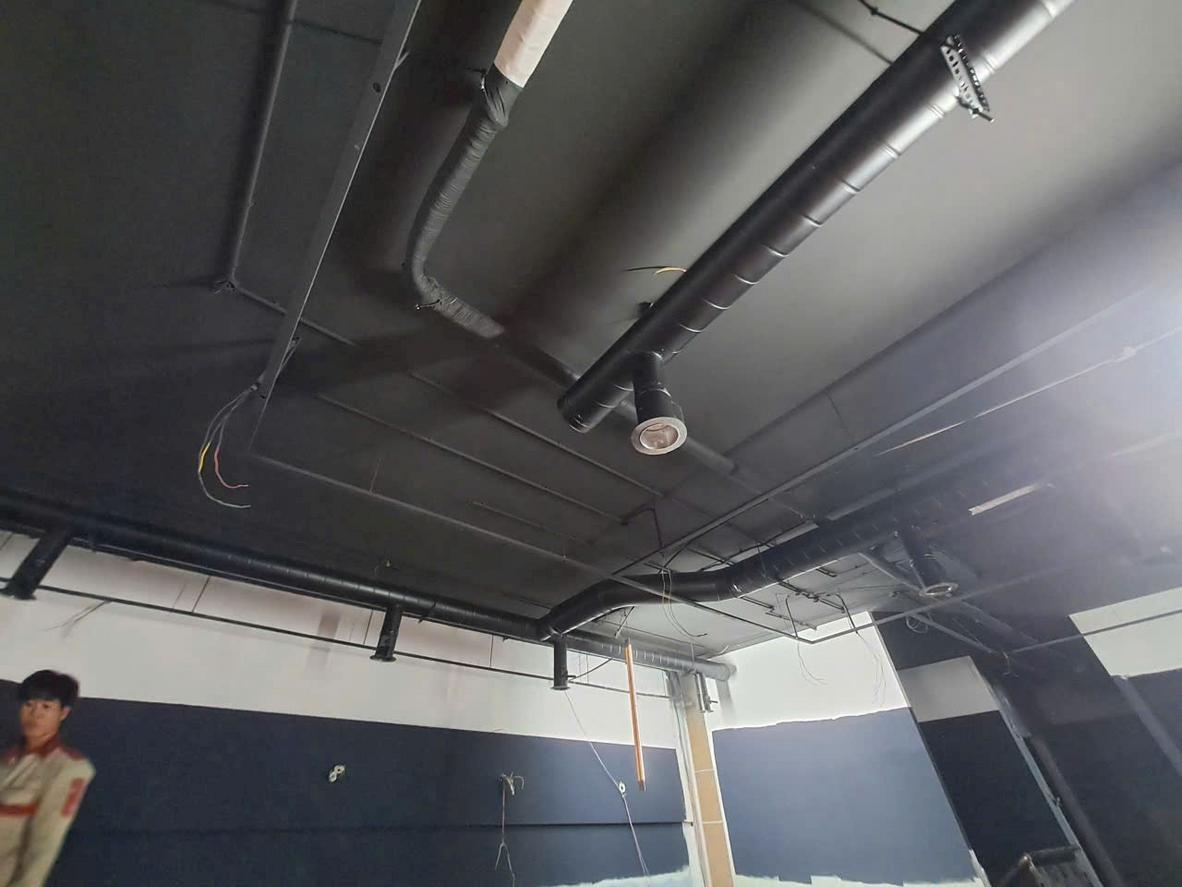

1) Tiêu chuẩn Phòng cháy chữa cháy (PCCC)

Với các bếp nhiệt cao, “tiêu chuẩn PCCC bếp” đặt trọng tâm vào vật liệu không cháy, kiểm soát dầu mỡ và khoảng cách an toàn. Chúng tôi khuyến nghị sử dụng chụp, phin lọc và ống gió bằng inox hoặc tôn mạ kẽm tiêu chuẩn; đèn chiếu sáng là loại chống cháy nổ; bố trí máng/hộp hứng mỡ để ngăn dầu tích tụ trong ống. Việc vệ sinh phin lọc mỡ định kỳ là yêu cầu bắt buộc để cắt giảm nguy cơ cháy lan theo đường dầu mỡ.

• Vật liệu: Inox 304 chống ăn mòn tốt, bền trong môi trường nóng ẩm, dầu mỡ; ống gió có thể dùng tôn mạ kẽm hoặc inox theo điều kiện thực tế (tham chiếu cấu tạo ống gió trong dữ liệu kỹ thuật).
• Kiểm soát dầu mỡ: Dùng phin lọc kiểu baffle/labyrinth dễ tháo lắp; bổ sung máng/hộp hứng mỡ với nút xả thuận tiện vệ sinh.
• Thiết bị điện: Đèn chống cháy nổ, dây dẫn đi trong ống bảo vệ; công tắc đặt ngoài vùng sinh nhiệt trực tiếp.
• Thực hành quốc tế: Nguyên tắc loại bỏ mỡ – chặn cháy lan theo đường ống – xả khí an toàn được nêu rộng rãi trong tài liệu như NFPA 96 (tham khảo).

2) Tiêu chuẩn vệ sinh an toàn thực phẩm (HACCP/TCVN)

Để đáp ứng “tiêu chuẩn HACCP”, thiết kế phải loại bỏ điểm bám bẩn, giảm tích tụ vi sinh và cho phép vệ sinh nhanh. Inox 304 là lựa chọn ưu tiên do chống gỉ sét và dễ lau chùi; bề mặt nhẵn, bo tròn góc cạnh, mối hàn kín, không khe hở. Phin lọc mỡ, khay/máng hứng mỡ cần tháo lắp nhanh để rửa. Ống gió, quạt và chụp hút bố trí sao cho dầu mỡ không nhỏ giọt xuống khu vực nấu.

• Vật liệu & hoàn thiện: Inox 304 bền, chịu ẩm – nhiệt; bề mặt sáng, trơn giúp làm sạch theo quy trình HACCP.
• Thiết kế dễ vệ sinh: Phin lọc tháo rời; bo tròn góc; khay hứng mỡ có tay nắm; hạn chế bulong, khe hở lộ thiên.
• Liên kết & ống gió: Ưu tiên mối hàn kín; đường ống hạn chế cút gấp gây đọng mỡ; dùng tôn mạ kẽm hoặc inox theo môi trường.
• Tài liệu tham chiếu: Nguyên tắc phân tích mối nguy và kiểm soát điểm tới hạn HACCP (xem thêm).

3) Quy định về độ cao lắp đặt

Khoảng cách khuyến nghị từ mặt bếp đến cạnh dưới chụp hút thường 80–110 cm để tối ưu hiệu quả hút và hạn chế thất thoát. Đặt quá thấp gây cản thao tác, dễ nóng cục bộ; đặt quá cao làm giảm vận tốc bắt khói, tăng rò rỉ mùi. Chụp cần phủ trùm vùng sinh khói của thiết bị nấu, đồng thời tương thích với kiểu chụp (đơn, đôi, đảo) để dòng khí gom đều và quạt làm việc trong vùng hiệu suất cao.

• Bếp Á công suất lớn: Thường chọn mức lắp đặt ở nửa dưới của khoảng 80–110 cm để tăng bắt khói.
• Bếp Âu/chiên – nướng: Chọn mức trung vị, cân bằng giữa hiệu suất và không gian thao tác.
• Kiểm tra tại chỗ: Chạy thử với nhiều mức tải nhiệt để tinh chỉnh chiều cao trước khi nghiệm thu.

4) Quy định về đường ống thoát khí và đầu ra

Đầu ra ống thoát phải đặt vị trí không gây ảnh hưởng đến khu vực lân cận, cửa gió tươi, cửa sổ hoặc lối đi chung. Hướng xả tuân thủ “TCVN lắp đặt hút khói” và nội quy tòa nhà; gia cố chụp che mưa, lưới chắn côn trùng; bố trí ống tiêu âm để kiểm soát độ ồn theo giờ hoạt động. Quạt hút chọn theo áp suất tĩnh của tuyến ống thực tế, đảm bảo lưu lượng danh định khi hệ thống có phin lọc mỡ, cút chuyển hướng và tổn thất tại van gió.

• Vật liệu ống: Tôn mạ kẽm hoặc inox; tại vùng nhiệt/ẩm cao ưu tiên inox để kéo dài tuổi thọ.
• Kiểm soát tiếng ồn: Thêm ống tiêu âm, đệm chống rung tại giá treo quạt/ống.
• Vệ sinh định kỳ: Bố trí cửa thăm trên ống để bảo trì, giảm tích tụ mỡ – yếu tố rủi ro cháy nổ.

Cơ Khí Hải Minh bàn giao đầy đủ bản vẽ kỹ thuật, hướng dẫn vận hành – vệ sinh, biên bản chạy thử và hồ sơ nghiệm thu nội bộ, giúp Quý khách làm việc thuận lợi với đơn vị PCCC và ban quản lý. Tiếp nối các yêu cầu tuân thủ trên, bài toán tiếp theo là xác định đúng lưu lượng m³/h và áp suất cho từng khu bếp – nền tảng của mục “Tính Toán & Chọn Công Suất Đúng Chuẩn Theo Diện Tích Bếp/Tải Nhiệt”.

Tính Toán & Chọn Công Suất Đúng Chuẩn Theo Diện Tích Bếp/Tải Nhiệt

Lựa chọn công suất quạt hút phù hợp với diện tích và lượng nhiệt tỏa ra từ thiết bị bếp là yếu tố quyết định đến hiệu quả của toàn bộ hệ thống.

Sau khi Quý khách đã nắm rõ yêu cầu về PCCC và vệ sinh HACCP ở phần trước, bước tiếp theo là tính đúng công suất để hệ chụp hút mùi vận hành ổn định, giữ bếp khô ráo, ít khói, và tiết kiệm OPEX. Phần này cung cấp hướng dẫn thực tế về cách tính lưu lượng, quy đổi CFM, cũng như tiêu chí chọn quạt hút bếp công nghiệp theo tải nhiệt và cấu hình ống gió.

Công thức tính lưu lượng gió (sơ bộ)

1) Công thức: V = S × H × N. Trong đó: V là lưu lượng yêu cầu (m³/h), S là diện tích miệng chụp (m²), H là chiều cao từ mặt bếp tới đáy chụp (m), N là số lần trao đổi không khí mỗi giờ (h⁻¹). Đây là phương pháp sơ bộ để ước tính nhanh thể tích vùng chụp và mức thay đổi không khí cần thiết quanh khu vực sinh khói. Khi cần quy đổi sang CFM, Quý khách có thể dùng quan hệ gần đúng: 1 CFM ≈ 1,699 m³/h (tham khảo khái niệm ACH và CFM trên nguồn học thuật: Air changes per hour, Cubic feet per minute). Để kiểm soát sai số, hãy kiểm tra lại với điều kiện thực tế thiết bị, đường ống, phin lọc.

2) Ví dụ minh họa cho bếp nhà hàng nhỏ. Giả sử chụp có kích thước phủ bếp 2,0 m × 1,2 m ⇒ S = 2,4 m²; khoảng cách H = 1,1 m; chọn N ở mức cao cho khu vực sinh khói nhiều (ví dụ 900 h⁻¹) để bảo đảm bắt khói nhanh. Khi đó V ≈ 2,4 × 1,1 × 900 ≈ 2.376 m³/h (tương đương ≈ 1.399 CFM). Trường hợp bếp có nhiều món xào lửa lớn, Quý khách nên cộng dự phòng 10–20% để bù tổn thất khi phin lọc mỡ bẩn hoặc ống gió có thêm co/cút. Quy trình thao tác nhanh:

• Xác định S và H theo bản vẽ chụp.
• Chọn N theo mức sinh khói/tải nhiệt thực tế.
• Tính V và quy đổi sang CFM nếu cần; thêm biên dự phòng.
• Kiểm tra lại với đường ống, quạt và phin lọc mỡ.

Các yếu tố ảnh hưởng đến việc lựa chọn công suất

1) Loại thiết bị bếp. Khu Bếp á công nghiệp sinh khói, hơi dầu và nhiệt cao hơn đáng kể so với Bếp âu công nghiệp, yêu cầu lưu lượng lớn và tốc độ bắt khói cao để tránh lan tỏa. Theo cơ sở kỹ thuật của hệ chụp hút, phin lọc mỡ và quạt hút phải làm việc đồng bộ để loại bỏ khói, hơi nóng và dầu mỡ bắn ra, giữ khu vực nấu luôn thông thoáng (tham chiếu cơ sở chức năng hệ chụp, phin lọc, ống gió và quạt trong nguồn kỹ thuật tổng hợp). Với khu xào lửa lớn, lựa chọn quạt có lưu lượng cao hơn và cột áp phù hợp giúp duy trì hiệu suất bắt khói ổn định.

2) Tần suất hoạt động. Bếp chạy liên tục theo ca dài đòi hỏi quạt công nghiệp bền, ổ đỡ tốt, và khả năng làm việc liên tục ở điểm làm việc thiết kế. Việc ép quạt ở vùng non tải hay quá tải đều làm tăng OPEX và rủi ro hỏng hóc; vì thế, chúng tôi thường khuyến nghị dải điều khiển tốc độ để tinh chỉnh theo giờ cao điểm – thấp điểm. Khi thiết kế, hãy tính tổng chi phí sở hữu (TCO): năng lượng, vệ sinh phin lọc, thay thế đai/quạt, thời gian dừng hệ thống.

3) Độ phức tạp của đường ống. Ống càng dài, nhiều co/cút, có tiêu âm, van gió… thì tổn thất áp càng tăng, đòi hỏi quạt có cột áp cao hơn để đạt lưu lượng mục tiêu. Kiến nghị tối ưu: rút ngắn tuyến ống, giới hạn số lượng co 90°, ưu tiên bán kính cong lớn, và bố trí cửa vệ sinh định kỳ để giảm bẩn tích tụ ở phin và ống. Khi cần tham chiếu khái niệm áp suất tĩnh trong đường ống, Quý khách có thể xem thêm nguồn tổng quan: Static pressure.

4) Khuyến nghị triển khai. Để đạt hiệu suất vận hành và chi phí vòng đời tối ưu, Quý khách nên để đơn vị chuyên nghiệp khảo sát thực địa trước khi ch chốt công suất. Cơ Khí Hải Minh thực hiện đo đạc, lập bản vẽ kỹ thuật 2D/3D, tính tổn thất đường ống, chọn quạt theo điểm làm việc, và kiểm tra tương thích phin lọc – chụp – ống – quạt. Nội dung này sẽ được triển khai trọn vẹn trong quy trình 5 bước ở phần kế tiếp, bao gồm lắp đặt và nghiệm thu tại hiện trường để đảm bảo hiệu quả thật.

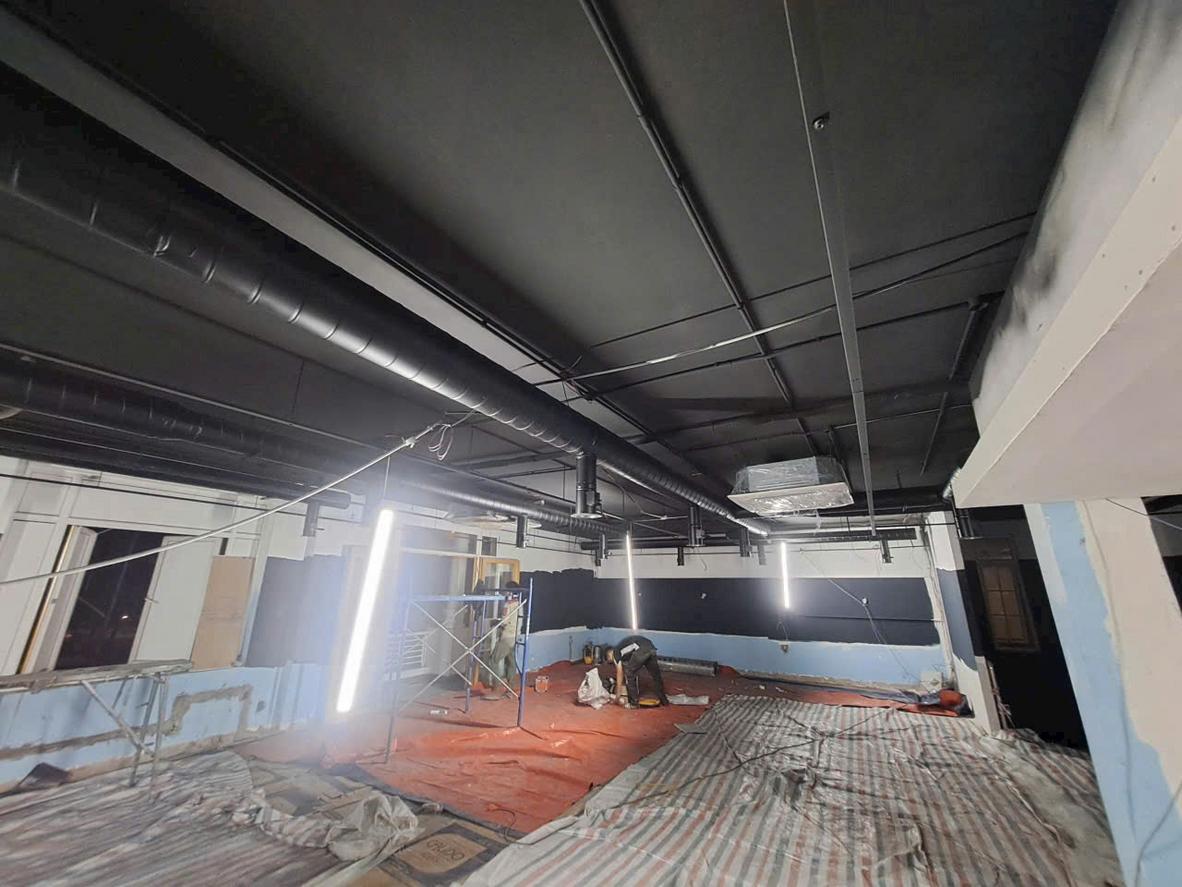

Quy Trình Khảo Sát – Thiết Kế 2D/3D – Gia Công – Lắp Đặt – Nghiệm Thu

Cơ Khí Hải Minh cung cấp giải pháp “may đo” toàn diện qua quy trình 5 bước chuyên nghiệp, từ khảo sát tận nơi đến nghiệm thu và bàn giao hệ thống hoàn chỉnh.

Sau khi Quý khách đã có kết quả tính tải nhiệt và công suất hút phù hợp cho khu bếp, bước đi hiệu quả tiếp theo là triển khai quy trình lắp đặt hút mùi một cách bài bản. Tại Cơ Khí Hải Minh, chúng tôi tiêu chuẩn hóa toàn bộ luồng công việc để đảm bảo thiết kế hệ thống hút khói đáp ứng đúng nhu cầu vận hành, tối ưu chi phí vòng đời và an toàn thực tế công trình.

Bước 1: Khảo sát tại chỗ & Tư vấn: Kỹ sư của chúng tôi trực tiếp đến công trình để đo đạc mặt bằng, kiểm tra đường cấp – thoát gió hiện hữu và đánh giá tải nhiệt theo thực tế thiết bị bếp. Tại hiện trường, đội ngũ sẽ rà soát không gian treo chụp hút, hướng xả, vị trí đặt quạt hút công nghiệp và các rào cản kỹ thuật. Các thành phần đặc trưng của hệ gồm chụp hút, phin lọc dầu mỡ có thể tháo rời, ống gió (tôn mạ kẽm hoặc inox), quạt hút và đèn chống cháy nổ được xác lập phạm vi ngay từ bước này để bảo đảm tính đồng bộ (tham khảo cấu phần hệ thống tại nguồn tổng hợp). Danh mục thông số khảo sát thường gồm: kích thước chụp, cao độ treo, lộ trình ống gió – cửa xả, vị trí hộp gom mỡ và yêu cầu bảo vệ PCCC khu bếp.

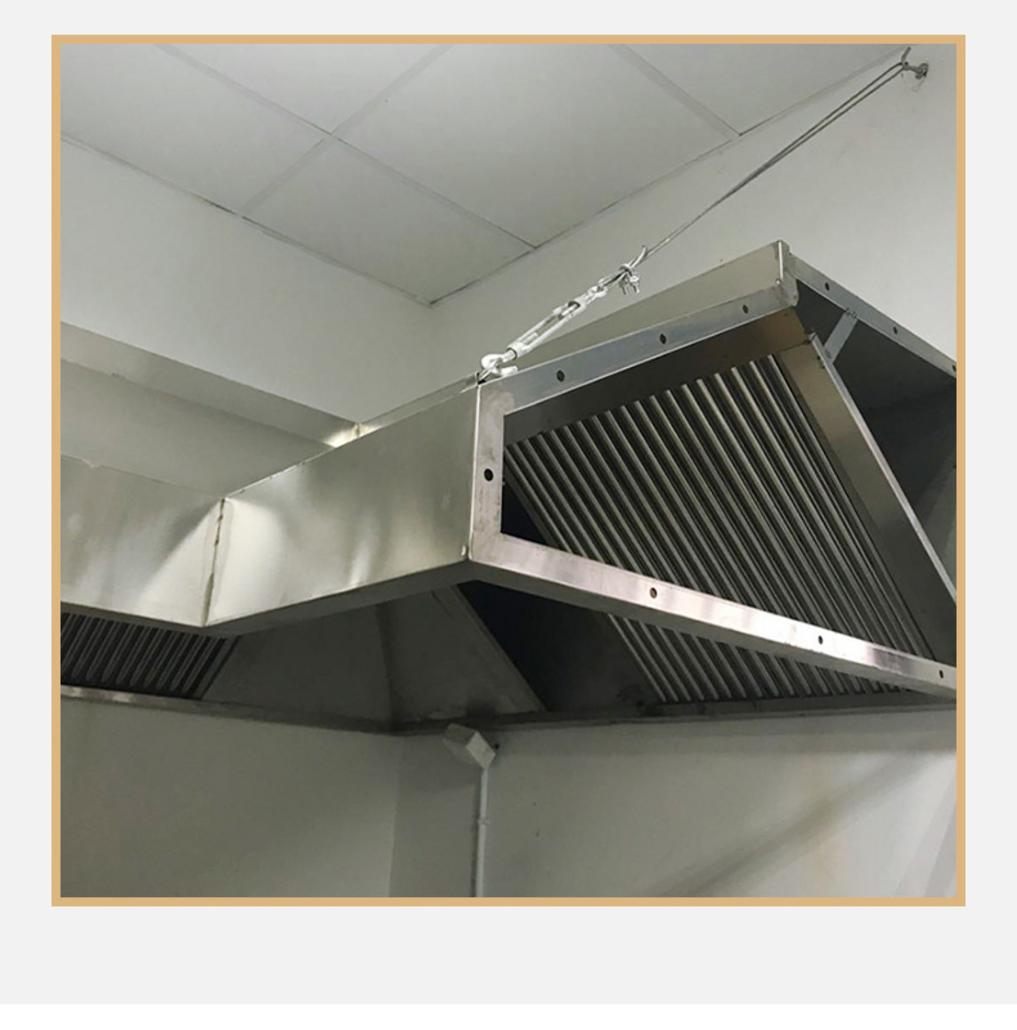

Bước 2: Thiết kế bản vẽ 2D/3D: Từ dữ liệu khảo sát, chúng tôi lên phương án tối ưu và trình bày bản vẽ kỹ thuật chi tiết để Quý khách phê duyệt. Bộ hồ sơ thể hiện vị trí lắp đặt, tuyến ống gió, cửa gió, vị trí quạt, hộp mỡ, đèn chiếu sáng chuyên dụng; đồng thời làm rõ tiêu chí hiệu suất vận hành (lưu lượng, khả năng thu khói, độ kín khít). Bản vẽ 3D giúp hình dung không gian và phối hợp đa bộ môn (điện, nước, PCCC) mạch lạc. Tài liệu bàn giao gồm: bản vẽ mặt bằng – mặt đứng 2D, mô hình 3D, sơ đồ kết nối, danh mục vật tư như phin lọc mỡ, chụp hút, ống dẫn khói và quạt hút theo chuẩn đã thống nhất (tham khảo cấu tạo hệ thống).

Bước 3: Gia công tại xưởng: Dựa trên hồ sơ duyệt, xưởng Cơ Khí Hải Minh tiến hành gia công chụp hút inox, máng hứng mỡ, hộp gom mỡ, phin lọc, mặt bích ống gió theo đúng kích thước và tiêu chuẩn lắp ghép. Vật liệu inox 304/201 được tuyển chọn theo yêu cầu dự án, bảo đảm độ bền vật liệu và vệ sinh bề mặt cho môi trường bếp nóng ẩm. Quá trình kiểm soát chất lượng tập trung vào độ phẳng bề mặt, độ kín khít mối ghép, lưới/phin lọc tháo lắp nhanh để vệ sinh, cũng như khả năng kháng ăn mòn của ống gió bằng tôn mạ kẽm hoặc inox. Mục tiêu là tạo ra các module đồng nhất, lắp đặt nhanh, giảm OPEX về bảo trì và vệ sinh lâu dài.

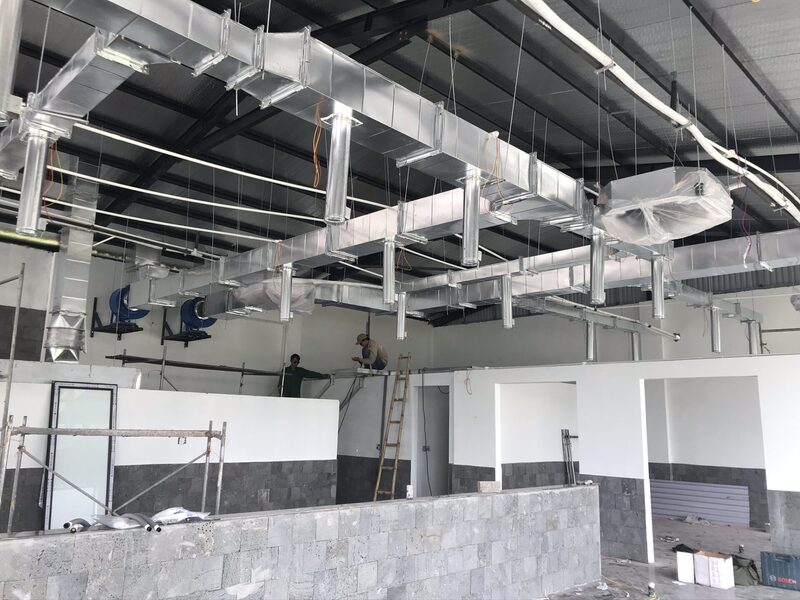

Bước 4: Lắp đặt chuyên nghiệp: Đội thi công tiến hành treo chụp, căn chỉnh cao độ, kết nối ống gió – quạt hút và đấu nối điện điều khiển theo bản vẽ. Công tác lắp đặt chú trọng độ kín của hệ ống, độ nghiêng chụp để dầu mỡ chảy về hộp gom, chống rung quạt và đảm bảo khoảng cách an toàn với nguồn nhiệt. Các hạng mục phụ trợ như đèn chống cháy nổ, phin lọc mỡ, cửa vệ sinh ống được bố trí đúng tiêu chí vận hành – bảo trì. Trước khi bàn giao, chúng tôi rà soát checklist an toàn cơ – điện – PCCC, hành lang thao tác và biển chỉ dẫn để hệ thống sẵn sàng hoạt động tối ưu.

Bước 5: Vận hành thử & Nghiệm thu: Hệ thống được chạy thử để kiểm tra lực hút, độ ồn tại khu vực bếp, độ rung, hướng xả và khả năng thu giữ dầu mỡ tại phin lọc. Kỹ sư hiệu chỉnh tham số vận hành của quạt, đánh giá khả năng thu khói tại mép chụp và độ kín các mối nối ống gió, sau đó hướng dẫn chi tiết cách sử dụng – vệ sinh – lịch bảo dưỡng định kỳ cho Quý khách. Hồ sơ nghiệm thu hệ thống gồm biên bản chạy thử, checklist kỹ thuật, bản vẽ hoàn công và thẻ bảo hành. Mục tiêu là Quý khách nhận bàn giao một giải pháp đồng bộ, đạt hiệu suất ngay ngày đầu vận hành.

Quy trình 5 bước trên giúp Quý khách kiểm soát rõ ràng chất lượng từng khâu, rút ngắn thời gian triển khai và bảo đảm hiệu suất hút khói – khử mùi ngay trong điều kiện bếp công nghiệp cường độ cao. Để triển khai tại công trình, Quý khách có thể tiếp tục theo dõi hướng dẫn lắp đặt thực tế kèm checklist kiểm tra kỹ thuật ở phần kế tiếp.

Hướng Dẫn Lắp Đặt Thực Tế & Checklist Kiểm Tra Kỹ Thuật

Nắm vững các bước lắp đặt cơ bản và checklist nghiệm thu kỹ thuật giúp đảm bảo hệ thống chụp hút mùi được cài đặt đúng chuẩn và hoạt động ổn định.

Sau giai đoạn khảo sát – thiết kế 2D/3D – gia công đã hoàn tất, lắp đặt và nghiệm thu là bước quyết định để biến bản vẽ thành một hệ thống vận hành ổn định. Dưới đây là hướng dẫn lắp đặt chụp hút mùi inox theo thực tế công trường, bám sát cấu hình gồm thân chụp, phin lọc mỡ, ống gió bằng tôn mạ kẽm hoặc inox, quạt hút công nghiệp và đèn chiếu sáng chống cháy nổ theo thực hành tiêu chuẩn. Mục tiêu của chúng tôi là giúp Quý khách đạt độ kín khí, an toàn và lưu lượng gió theo thiết kế ngay từ lần chạy thử đầu tiên. Khi đã hoàn tất, việc duy trì hiệu suất sẽ dựa nhiều vào lịch bảo trì – vệ sinh định kỳ ở mục kế tiếp.

• Dụng cụ khuyến nghị: thước laser và nivo, khoan bê tông và bulong nở, ty ren và pat treo, máy tán rive, băng keo nhôm chịu nhiệt, keo silicone trung tính chịu nhiệt, tua-vít/cờ-lê lực, băng dính điện, đồng hồ đo gió (anemometer), thiết bị đo ồn.

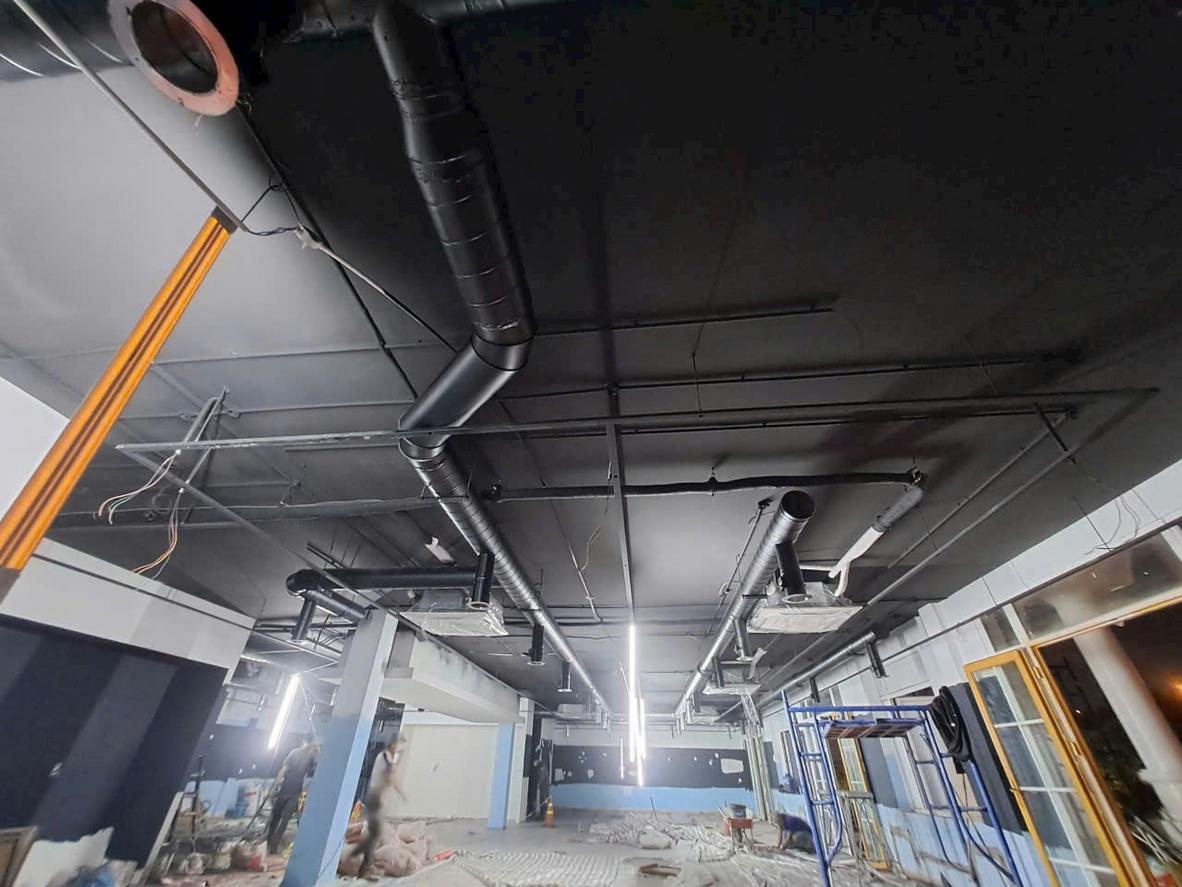

Các bước lắp đặt chính

1) Xác định vị trí và lấy dấu lắp đặt. Căn vị trí chụp ngay trên vùng bếp phát sinh khói/mỡ để diện tích bao phủ phù hợp với bề mặt nấu. Dùng thước laser và nivo để lấy dấu tim, cao độ và các điểm treo sao cho chụp nằm ngang, thẳng mép theo bản vẽ kỹ thuật. Tính đến tuyến ống gió ngắn nhất có thể và vị trí quạt để tối ưu tổn thất áp. Đánh dấu vị trí các phụ kiện như máng hứng mỡ, hộp mỡ và cửa thăm vệ sinh nhằm thuận lợi bảo trì.

2) Gia cố giá treo, đảm bảo chịu lực tốt. Khoan và lắp bulong nở bê tông theo tải trọng chụp, sử dụng ty ren thép mạ kẽm và pat treo dày, siết lực đúng quy cách. Chèn đệm cao su hoặc gối chống rung tại các điểm tiếp xúc lớn để giảm truyền rung và tiếng ồn. Kiểm tra sự đồng trục giữa các ty treo, đo độ võng sau khi treo tải giả để đánh giá an toàn. Ghi nhận thông số siết lực và vật tư sử dụng vào biên bản lắp đặt.

3) Lắp đặt chụp hút vào vị trí. Dùng palang hoặc khung nâng để đưa chụp lên cao, gắn vào hệ ty treo đã gia cố, kiểm tra độ cân bằng bằng nivo. Căn chỉnh khoảng cách tới tường/trần theo bản vẽ để đảm bảo lưu lượng bắt khói hiệu quả và thuận lợi thao tác vệ sinh phin lọc mỡ. Cố định đai treo, chèn long-đền chống tuột, kiểm tra lại tất cả điểm neo. Đặt thử phin lọc và máng hứng mỡ để chắc chắn khe lắp khít, không cong vênh.

4) Kết nối hệ thống ống gió. Lựa chọn ống gió phù hợp: tôn mạ kẽm phổ biến hoặc inox khi yêu cầu chống ăn mòn cao; các cút/co/thu mở rộng phải trơn dòng và hạn chế góc gấp. Liên kết bích bằng bulong – rive, trét keo silicone trung tính chịu nhiệt và dán băng keo nhôm ở đường mạch để tăng độ kín. Bố trí cửa thăm ở các đoạn chuyển hướng và trước quạt để thuận tiện vệ sinh mỡ tích tụ từ phin lọc. Nếu ống đi qua khu vực kín, xem xét bọc cách nhiệt – tiêu âm nhằm kiểm soát ngưng tụ và độ ồn.

5) Lắp đặt quạt hút. Căn theo mũi tên hướng gió của quạt để lắp đúng chiều dòng khí, cố định quạt trên bệ chắc chắn có đệm cao su giảm chấn. Với quạt đặt mái/ngoài trời, cần chụp che mưa và chống rung gió; kiểm tra khe hở cánh, tránh cọ xát. Kết nối mềm (ống nối mềm chống rung) giữa quạt và ống gió để hạn chế truyền rung vào hệ thống. Cân nhắc lắp van chặn lửa/van một chiều nếu yêu cầu an toàn tăng cường trong bếp công nghiệp.

6) Đấu nối điện cho quạt và đèn. Đi dây trong ống ruột gà hoặc máng cáp, đánh số mạch, lắp Aptomat/contactor và bảo vệ quá tải theo công suất quạt. Kết nối đèn chiếu sáng của chụp, ưu tiên chủng loại đèn chống cháy nổ để làm việc an toàn vùng bếp. Nối đất toàn bộ thân chụp, quạt và tủ điều khiển để kiểm soát rò điện. Chạy thử liên động (nếu có), bảo đảm công tắc – đèn báo hoạt động đúng thiết kế.

7) Kiểm tra mối nối, đảm bảo độ kín. Rà soát toàn bộ mối bích, mạch keo và mối rive; bổ sung keo/dán nhôm nơi có dấu hiệu hở gió. Kiểm tra khu vực máng hứng mỡ, hộp mỡ và đường thoát để tránh rò rỉ chất lỏng ra ngoài. Quan sát khi chạy quạt: nếu có tiếng rít/whistling ở mối nối là dấu hiệu hở cần xử lý ngay. Ghi nhận hiện trường bằng hình ảnh để phục vụ nghiệm thu.

Checklist Kiểm tra Kỹ thuật sau Lắp đặt

1) Kiểm tra độ chắc chắn của giá treo và toàn bộ hệ thống. Dùng lực lắc nhẹ để kiểm tra dao động, đo lại cao độ tại bốn góc chụp xem có xô lệch sau khi chạy thử. Soát lại bulong nở, ty ren, pat treo; siết lực đúng quy cách và chèn đủ long-đền. Đánh giá rung khi quạt chạy ở tốc độ cao nhất; nếu vượt ngưỡng chấp nhận, tăng cường giảm chấn. Lập biên bản xác nhận cùng bộ phận an toàn/lao động.

2) Kiểm tra độ kín của các mối nối ống gió (không rò rỉ khí). Quan sát các đường bích đã trét keo và dán băng nhôm, chạy quạt để kiểm tra có rò khí bằng bút khói/smoke pen tại mối nối. Bổ sung keo ở các vị trí có bọt khí/khói bị hút – thổi bất thường. Kiểm tra nắp cửa thăm đã đóng kín và bắt chặt ốc. Mục tiêu là luồng khí tập trung tại chụp, không thất thoát trên đường ống.

3) Kiểm tra chiều quay của quạt hút có đúng không. Đối chiếu mũi tên trên thân quạt; nếu chiều quay sai (động cơ 3 pha), đảo hai pha L/N theo quy trình an toàn điện. Chiều quay sai sẽ làm sụt lưu lượng và tăng ồn bất thường. Sau khi chỉnh, ghi nhãn chiều quay ngay trên vỏ quạt để tiện bảo trì. Xác nhận lại dòng điện vận hành trong phạm vi cho phép của động cơ.

4) Đo lường lưu lượng gió tại miệng hút có đạt yêu cầu thiết kế không. Dùng anemometer hoặc hood đo gió để ghi nhận tốc độ và lưu lượng tại miệng chụp; quy đổi giữa m³/h và CFM khi cần đối chiếu chuẩn quốc tế (CFM). So sánh với thông số thiết kế để đánh giá hiệu suất bắt khói. Điều chỉnh van gió, tinh chỉnh khe hở phin lọc hoặc rà soát tổn thất trên đường ống nếu kết quả thấp. Lập báo cáo đo đạc kèm ảnh hiện trường cho hồ sơ nghiệm thu.

5) Kiểm tra độ ồn khi hệ thống vận hành. Đo mức ồn bằng thiết bị đo dBA ở các vị trí đại diện trong bếp để xác định nguồn ồn. Nếu ồn do rung, tăng cường đệm cao su/kết nối mềm; nếu ồn do khí động, xem xét thêm đoạn tiêu âm hoặc giảm tốc độ quạt. Quan sát cộng hưởng ở các đoạn ống dài và khắc phục bằng giá đỡ trung gian. Ghi lại mức ồn sau xử lý để đối sánh.

6) Kiểm tra đèn chiếu sáng và các công tắc điều khiển. Bật/tắt từng mạch đèn, quạt, kiểm tra đèn báo trạng thái trên tủ điều khiển. Đảm bảo đèn chống cháy nổ hoạt động ổn định và không gây chói lóa khu vực nấu. Thử cơ chế bảo vệ: Aptomat, rơ-le quá tải, cầu chì. Dán nhãn mạch rõ ràng để vận hành thuận tiện cho bếp.

7) Kiểm tra hệ thống thoát nước và dầu mỡ. Xả thử nước/mỡ từ máng và hộp mỡ để kiểm tra độ thoát và rò rỉ tại các khớp nối. Đảm bảo đường ống dẫn về vị trí thu gom an toàn, dễ vệ sinh. Làm sạch phin lọc mỡ sau chạy thử để loại bỏ bụi dầu ban đầu. Ghi chú lịch vệ sinh định kỳ nhằm duy trì hiệu suất và an toàn vệ sinh thực phẩm.

Bảo Trì – Vệ Sinh Định Kỳ & Khắc Phục Sự Cố Thường Gặp

Vệ sinh phin lọc mỡ và kiểm tra hệ thống định kỳ là việc làm bắt buộc để đảm bảo hiệu suất, an toàn và kéo dài tuổi thọ cho chụp hút mùi.

Sau khi Quý khách đã hoàn tất lắp đặt và checklist kỹ thuật, bước quan trọng tiếp theo là thiết lập quy trình bảo trì bài bản cho chụp hút mùi inox. Làm tốt khâu này giúp hệ thống vận hành ổn định, hạn chế rủi ro PCCC, tối ưu OPEX và kéo dài vòng đời thiết bị. Dựa trên cấu tạo thực tế gồm chụp hút, phin lọc mỡ tháo rời, ống gió tôn mạ kẽm/inox và quạt hút công nghiệp, chúng tôi đề xuất lịch bảo trì rõ ràng và phương án xử lý nhanh các sự cố thường gặp.

Lịch trình Vệ sinh & Bảo trì

Hàng ngày: Lau chùi bề mặt bên ngoài của chụp hút. Quý khách cần lau sạch bề mặt inox bằng khăn microfiber và dung dịch trung tính để loại bỏ hơi dầu, muội than và bụi mịn bám trên thành chụp. Tập trung vào mép chụp, tay nắm, khu vực đèn chống cháy nổ và cụm công tắc vì đây là nơi dễ bám bẩn. Tránh dùng miếng chà nhám hay hóa chất có tính axit/kiềm mạnh gây xước bề mặt và giảm độ bền vật liệu. Thói quen vệ sinh nhẹ mỗi ngày giữ hình ảnh chuyên nghiệp, đáp ứng tiêu chí HACCP và duy trì hiệu suất vận hành ổn định.

Hàng tuần: Tháo phin lọc mỡ ra và ngâm rửa bằng hóa chất chuyên dụng. Phin lọc mỡ của chụp hút mùi inox được thiết kế tháo rời, Quý khách nên ngâm trong nước ấm 50–60°C pha chất tẩy rửa nhẹ từ 30–60 phút, sau đó chà rửa và tráng kỹ. Công đoạn này thực hiện thuận tiện tại khu Chậu rửa công nghiệp, giúp tách dầu mỡ hiệu quả và tránh tắc nghẽn luồng khí. Sau khi sấy khô, lắp lại đúng chiều mũi tên lưu khí trên phin; có thể đổi vị trí giữa các phin để cân bằng mức bám bẩn. Phin sạch giúp giảm sụt áp đường gió, cải thiện lưu lượng hút và hạn chế hiện tượng “hút mùi yếu”.

Hàng tháng/quý: Kiểm tra đường ống gió, hộp hứng mỡ. Với ống gió tôn mạ kẽm hoặc inox, cần kiểm tra điểm nối, ke góc, đai treo, gioăng làm kín để phát hiện rò rỉ, võng ống hay va chạm vật cản. Hộp/máng hứng mỡ phải được xả và vệ sinh định kỳ, ghi log khối lượng mỡ thải để dự báo tần suất bảo trì. Đừng bỏ qua damper/bướm gió, vì kẹt damper có thể làm tăng áp suất tĩnh và gây ồn. Quý khách có thể tham khảo thêm về cấu tạo hệ thống qua bài tổng hợp từ nguồn chuyên ngành Chụp Hút Khói – Tư Vấn, Lựa Chọn Và Lắp Đặt, từ đó tối ưu kế hoạch bảo trì để giảm TCO.

Hàng năm: Bảo dưỡng tổng thể quạt hút (motor, dây curoa), kiểm tra lại toàn bộ hệ thống. Hạng mục gồm kiểm tra bạc đạn, bôi trơn đúng chủng loại, cân chỉnh puly và lực căng dây curoa theo thông số nhà sản xuất. Làm sạch và cân bằng cánh quạt để giảm rung ồn, kiểm tra chân đế, gối đỡ và đệm cao su chống rung. Đo rung/độ ồn, ghi biên bản nghiệm thu bảo dưỡng, đồng thời rà soát an toàn điện (CB, tụ khởi động), hướng quay motor và tiếp địa. Việc này giúp hệ thống hút ổn định lưu lượng, đảm bảo an toàn PCCC và tránh dừng máy ngoài kế hoạch.

Khắc phục các sự cố thường gặp

Hệ thống hút yếu: Nguyên nhân và cách khắc phục. Tình trạng “hút mùi yếu” thường do phin lọc bẩn gây tăng cản trở, rò rỉ đường ống hoặc dây curoa chùng làm giảm tốc quạt. Hành động nhanh gồm: vệ sinh/phản hồi thay thế phin, kiểm tra rò rỉ bằng soi đèn khói hoặc test áp, siết chặt mặt bích và làm kín lại gioăng. Căng chỉnh lại dây curoa, kiểm tra độ thẳng hàng puly và chiều quay motor. Khi hoàn tất, đo lưu lượng m³/h hoặc CFM và so sánh với giá trị thiết kế để bảo đảm hiệu suất vận hành đúng tiêu chuẩn.

Hệ thống quá ồn: Nguyên nhân và cách xử lý. Ồn bất thường có thể phát sinh từ cánh quạt mất cân bằng, motor khô dầu, đế quạt lệch hoặc va chạm vật thể trong ống gió. Giải pháp gồm vệ sinh cánh, cân bằng tĩnh/động, bôi trơn đúng định mức, kiểm tra siết chặt bulông chân đế và căn chỉnh đồng trục. Rà soát ống gió xem có chỗ bó hẹp, vật cản, damper đóng quá mức hay không; cân nhắc bổ sung đoạn ống tiêu âm nếu đường gió dài. Tăng cường đệm chống rung và kiểm soát tốc độ quạt phù hợp đường đặc tính hệ thống.

Chảy dầu mỡ: Nguyên nhân và cách khắc phục. Dầu mỡ rò rỉ thường đến từ hộp hứng mỡ đầy, phin lọc quá bẩn hoặc độ dốc thoát mỡ không đạt. Cần xả hộp hứng mỡ theo lịch, vệ sinh bằng nước nóng và chất tẩy rửa an toàn thực phẩm, thay gioăng hoặc siết chặt khớp nối nếu thấm rỉ. Kiểm tra lại độ dốc chụp và đường thoát mỡ, bảo đảm chảy tự nhiên về hộp, không đọng tại mép chụp. Huấn luyện nhân sự bếp ghi chép lịch vệ sinh để tuân thủ HACCP và phòng ngừa tái diễn sự cố chụp hút mùi.

Khi Quý khách duy trì lịch vệ sinh chụp hút mùi và bảo trì hệ thống hút khói theo khuyến nghị trên, chi phí vận hành giảm rõ rệt, hiệu năng hút ổn định và an toàn luôn được kiểm soát. Ở phần tiếp theo, chúng tôi sẽ trình bày các công nghệ mới như cảm biến, EC motor và giải pháp cấp gió tươi giúp tiết kiệm năng lượng và nâng cấp hệ thống hiện hữu.

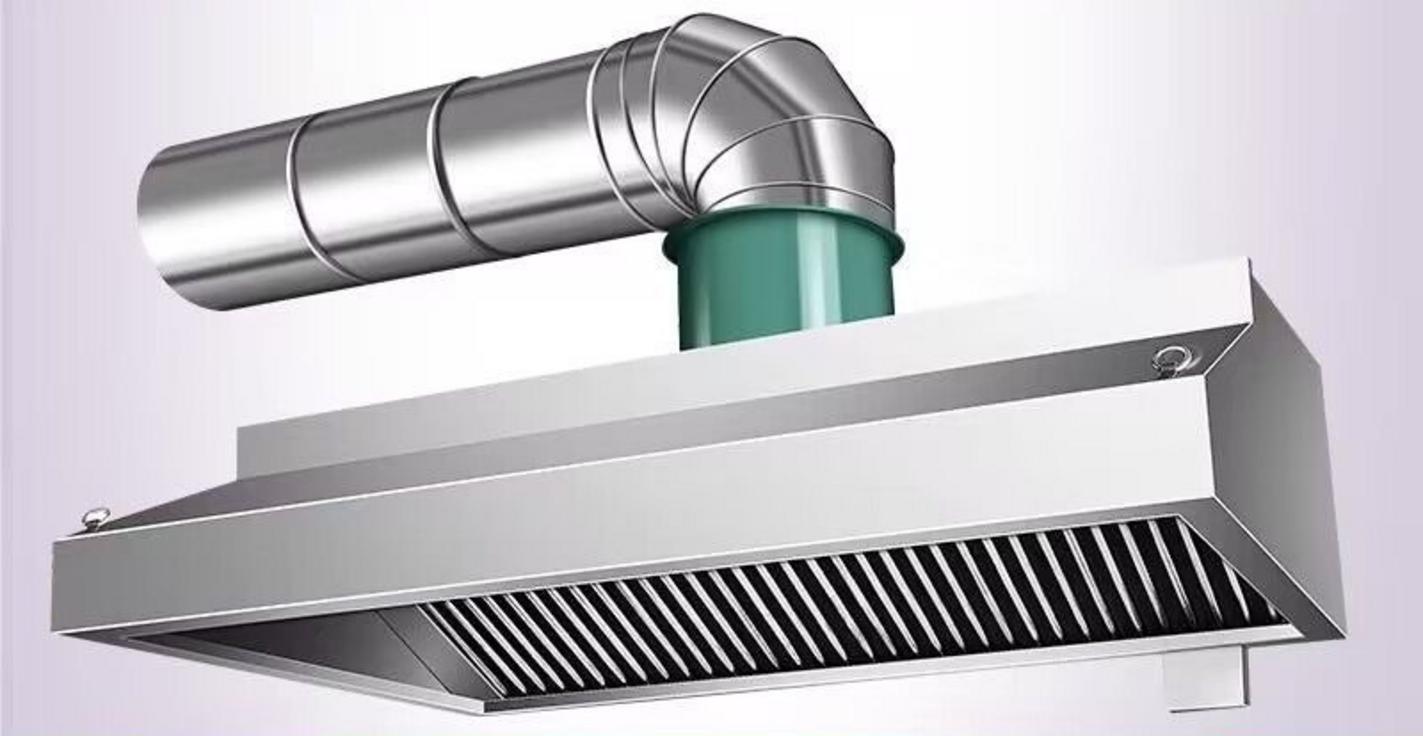

Công Nghệ & Xu Hướng Mới: Cảm Biến, EC Motor, Tiết Kiệm Năng Lượng, Cấp Gió Tươi

Các xu hướng mới trong hệ thống hút mùi đang hướng tới việc tối ưu hóa hiệu suất, tiết kiệm năng lượng và tăng cường tự động hóa thông qua cảm biến và động cơ EC.

Sau khi Quý khách xây dựng lịch bảo trì – vệ sinh định kỳ ổn định, bước tiếp theo để kéo dài tuổi thọ hệ thống và cắt giảm OPEX là ứng dụng công nghệ hút mùi mới. Cơ Khí Hải Minh thiết kế và tích hợp các giải pháp điều khiển theo nhu cầu, quạt dùng EC motor, cấp gió tươi cân bằng áp suất và mô-đun xử lý mùi chuyên sâu, bảo đảm hiệu suất vận hành cao, phù hợp quy chuẩn vệ sinh và PCCC, sẵn sàng nghiệm thu.

Hệ thống điều khiển theo nhu cầu (DCKV): Cảm biến nhiệt/quang học theo dõi tải khói – hơi – nhiệt theo thời gian thực, tự động điều chỉnh tốc độ quạt. Khi bếp hoạt động nhẹ, quạt giảm tốc để tiết kiệm điện; khi xào nấu mạnh, quạt tăng tốc để duy trì khả năng bắt khói. Cách tiếp cận này không chỉ giảm tiêu thụ năng lượng mà còn kéo dài tuổi thọ phin lọc, giảm tiếng ồn và ổn định chất lượng không khí khu bếp. Quý khách có thể cấu hình nhiều ngưỡng vận hành theo ca làm việc, giúp kiểm soát TCO hiệu quả. Tham khảo thêm về nguyên lý điều khiển thông gió theo nhu cầu.

• Cảm biến nhiệt độ/độ chênh nhiệt vùng chụp để suy đoán tải nhiệt.
• Cảm biến quang học hoặc khói mù dầu để nhận diện mật độ hạt mỡ trong không khí.
• Cảm biến VOC/mùi tại tuyến ống để hỗ trợ thuật toán tăng/giảm lưu lượng.

Động cơ EC (Electronically Commutated): EC motor có khối điện tử tích hợp, hiệu suất cao ngay cả ở tải một phần, điều khiển tốc độ mượt (ví dụ tín hiệu 0–10V) và vận hành êm. So với motor AC truyền thống, EC giúp giảm hao phí, cải thiện hệ số công suất và hạ tiếng ồn cảm nhận, phù hợp mô hình bếp mở và khách sạn cao cấp. Việc điều chỉnh lưu lượng liên tục cũng hạn chế dao động áp suất tĩnh trong ống gió, giữ ổn định khả năng thu khói tại miệng chụp. Tìm hiểu bản chất kỹ thuật của EC qua khái niệm brushless DC electric motor.

Tích hợp cấp gió tươi (Make-Up Air): Cấp bù gió là xu hướng đã trở thành tiêu chuẩn tại bếp hiện đại nhằm cân bằng áp suất, tránh hút ngược khí bẩn và cải thiện vi khí hậu cho nhân sự. Hệ thống make-up air được thiết kế đồng bộ với chụp hút, có thể qua tầng lọc bụi – mỡ, điều hòa sơ bộ và phân phối đều quanh vùng nấu. Khi phối hợp đúng lưu lượng và hướng thổi, vùng bắt giữ khói (capture zone) rõ ràng hơn, giảm thất thoát năng lượng và giúp bếp duy trì nhiệt độ dễ chịu. Một số điểm cần kiểm tra trong bản vẽ kỹ thuật:

• Vị trí miệng cấp để không phá vỡ dòng khí đi vào chụp.
• Chọn lọc – tiêu âm phù hợp để giảm tiếng ồn tổng thể.
• Khả năng mở rộng khi tăng công suất line bếp trong tương lai.

Giải pháp xử lý mùi bằng than hoạt tính hoặc UV: Với mặt bằng không cho phép xả thẳng ra ngoài hoặc khu dân cư nhạy cảm, mô-đun than hoạt tính giúp hấp phụ hợp chất gây mùi, trong khi buồng UV chuyên dụng (UV-C/oxy hóa nâng cao) hỗ trợ phân hủy phân tử hữu cơ. Để hệ thống làm việc ổn định, Quý khách cần kiến trúc “tầng lọc”: tách mỡ – bụi trước, sau đó mới tới than/UV để tránh bám bẩn, đảm bảo hiệu quả và chu kỳ bảo trì hợp lý. Việc lựa chọn công nghệ phụ thuộc nồng độ mùi, thời gian vận hành, và yêu cầu pháp lý của tòa nhà/khu vực.

Tại Cơ Khí Hải Minh, chúng tôi tư vấn, mô phỏng lưu lượng – áp suất, lên giải pháp điều khiển thông minh và chọn quạt EC phù hợp để tối ưu CAPEX/OPEX, đồng thời dự trù chu kỳ bảo trì cho phin lọc, than và đèn UV ngay từ giai đoạn thiết kế. Nếu Quý khách đang đánh giá đầu tư theo ROI và tổng chi phí sở hữu, các hạng mục công nghệ kể trên cũng là yếu tố cấu thành chi phí trong phần tiếp theo về báo giá và biến động giá dự án.

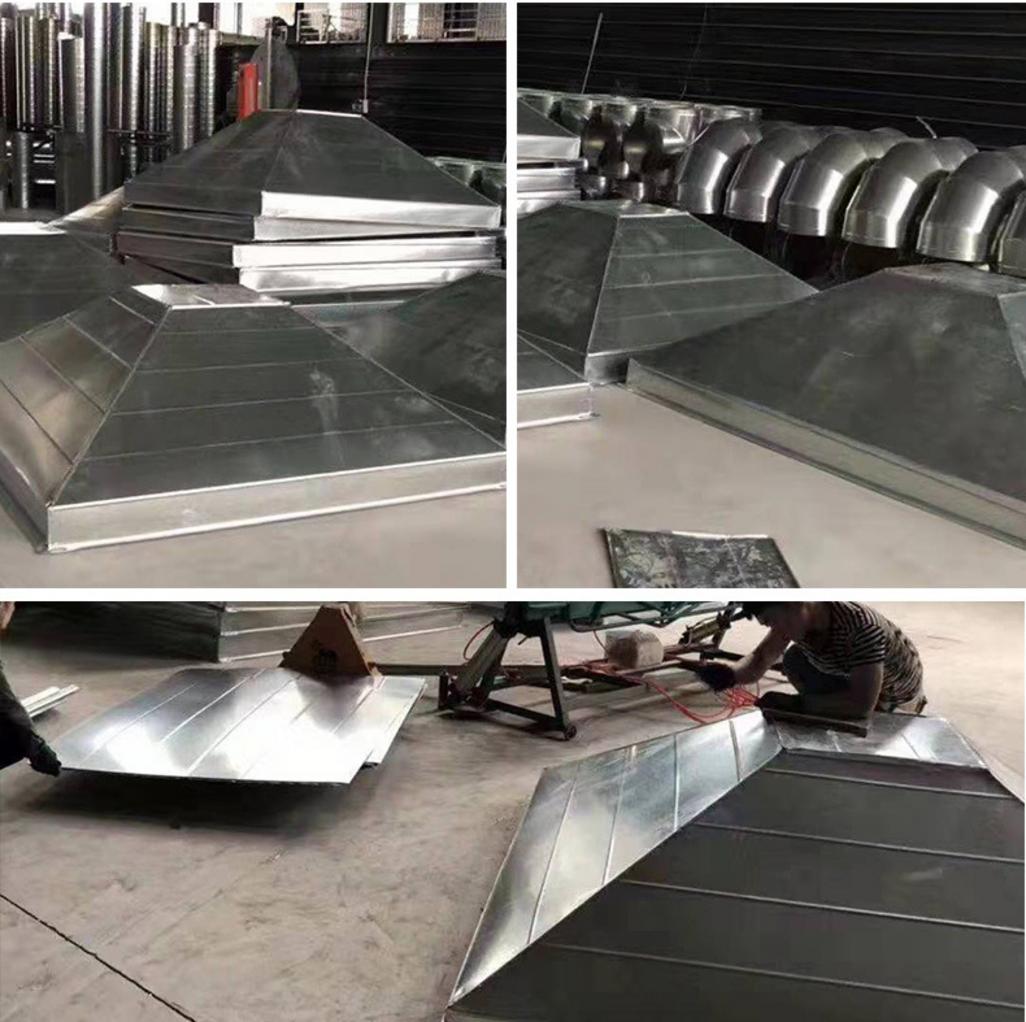

Bảng Giá Tham Khảo & Các Yếu Tố Ảnh Hưởng Đến Chi Phí Dự Án

Chi phí cho một hệ thống chụp hút mùi inox phụ thuộc vào nhiều yếu tố như kích thước, vật liệu, công suất quạt và độ phức tạp khi lắp đặt.

Sau khi Quý khách đã nắm các công nghệ mới như cảm biến, EC motor và giải pháp cấp gió tươi ở phần trước, bước tiếp theo là lập ngân sách một cách bài bản. Để tính giá hệ thống hút mùi hiệu quả, cần nhìn đồng thời CAPEX (đầu tư ban đầu) và OPEX (chi phí vận hành/bảo trì), thay vì chỉ so sánh đơn giá theo mét dài. Dưới đây là khung giá tham khảo và những biến số chính định hình tổng chi phí dự án.

Bảng giá tham khảo theo mét dài (chỉ tính phần chụp hút)

Chụp hút mùi inox 201: 2.000.000 – 2.500.000 VNĐ/mét dài. Mức giá này phù hợp khi ngân sách hạn chế và môi trường bếp ít hơi muối, độ ẩm không quá cao. Inox 201 đáp ứng nhu cầu cơ bản nhưng khả năng chống ăn mòn thấp hơn 304, dẫn tới rủi ro xỉn màu, loang ố theo thời gian. Với tần suất vận hành liên tục ở bếp công nghiệp, OPEX cho bảo trì/vệ sinh có xu hướng tăng nhanh hơn.

Chụp hút mùi inox 304: 2.800.000 – 3.500.000 VNĐ/mét dài. Đây là lựa chọn tối ưu về độ bền vật liệu và khả năng chống gỉ sét, dễ vệ sinh, phù hợp bếp nhà hàng/khách sạn. Dù đơn giá cao hơn, 304 thường mang lại tổng chi phí sở hữu (TCO) thấp hơn nhờ ít phát sinh bảo trì, giữ bề mặt sáng sạch lâu, đáp ứng yêu cầu vệ sinh. Nếu Quý khách đang tìm giá chụp hút mùi 304 cho vận hành cường độ cao, khung giá này là điểm khởi đầu đáng cân nhắc.

Lưu ý: Bảng giá trên chỉ mang tính tham khảo cho phần thân chụp, chưa bao gồm ống gió, quạt hút, phụ kiện và chi phí lắp đặt hút khói. Đơn giá thực tế có thể thay đổi theo thiết kế chi tiết, số lượng phin lọc, mức hoàn thiện bề mặt và tiêu chuẩn nghiệm thu.

Các yếu tố chính ảnh hưởng đến tổng chi phí dự án

Vật liệu: Inox 304 có giá vật liệu cao hơn 201 nhờ khả năng chống ăn mòn tốt và bề mặt bền sạch lâu dài. Với bếp nóng ẩm, 304 giúp giảm tần suất thay thế, tối ưu OPEX. Nếu mục tiêu là lợi ích vòng đời, 304 thường là giải pháp tối ưu so với 201.

Kích thước & độ dày vật liệu: Chụp càng lớn, kết cấu càng dày thì hao phí vật liệu và nhân công gia công càng tăng. Hình dáng phức tạp (đảo, âm trần) cần nhiều chi tiết lắp ghép, gia cường. Việc tối ưu bản vẽ kỹ thuật ngay từ đầu giúp cân bằng CAPEX và hiệu suất vận hành.

Công suất và thương hiệu quạt hút: Quạt là hạng mục chi phối lớn đến chi phí và hiệu năng. Lưu lượng, áp suất tĩnh và dải tốc độ điều khiển (ví dụ dùng EC motor) ảnh hưởng trực tiếp đến tiếng ồn và điện năng. Chọn thương hiệu uy tín giúp ổn định vận hành, giảm rủi ro downtime.

Số lượng và chiều dài ống gió, số lượng co/cút: Ống càng dài, càng nhiều co/cút 90° thì tổn thất áp suất tăng, đòi hỏi quạt công suất lớn hơn, kéo theo chi phí. Tiết diện ống, bề mặt trong và giải pháp tiêu âm cũng tác động đến giá. Thiết kế tuyến ống gọn, ít đổi hướng luôn tiết kiệm đáng kể.

Chi phí lắp đặt: Độ cao treo chụp, không gian hạn chế, yêu cầu chống cháy và điều kiện đưa vật tư vào công trình đều ảnh hưởng chi phí thi công. Các ca làm đêm, làm nhanh theo tiến độ gấp sẽ tăng đơn giá nhân công. Dự trù biện pháp thi công sớm giúp khóa chi phí và rút ngắn thời gian nghiệm thu.

Các phụ kiện đi kèm: Ống tiêu âm, cấp gió tươi, bộ xử lý mùi, hộp hứng mỡ, đèn chống cháy nổ… đều làm tăng CAPEX nhưng cải thiện đáng kể hiệu suất và an toàn. Cần cân nhắc theo mục tiêu vận hành, tiêu chuẩn vệ sinh và mức độ thẩm mỹ mong muốn. Cách tiếp cận đúng là chọn “đúng – đủ” cho từng loại bếp và lưu lượng thực tế.

Kêu gọi hành động (CTA)

Để nhận báo giá chụp hút mùi inox chính xác và tối ưu cho dự án của Quý khách, Cơ Khí Hải Minh sẽ khảo sát hiện trạng, chốt thông số kỹ thuật, tối ưu CAPEX/OPEX và lập tiến độ chi tiết. Một bài toán chi phí hiệu quả sẽ được minh họa rõ hơn qua case study thực tế ở phần kế tiếp.

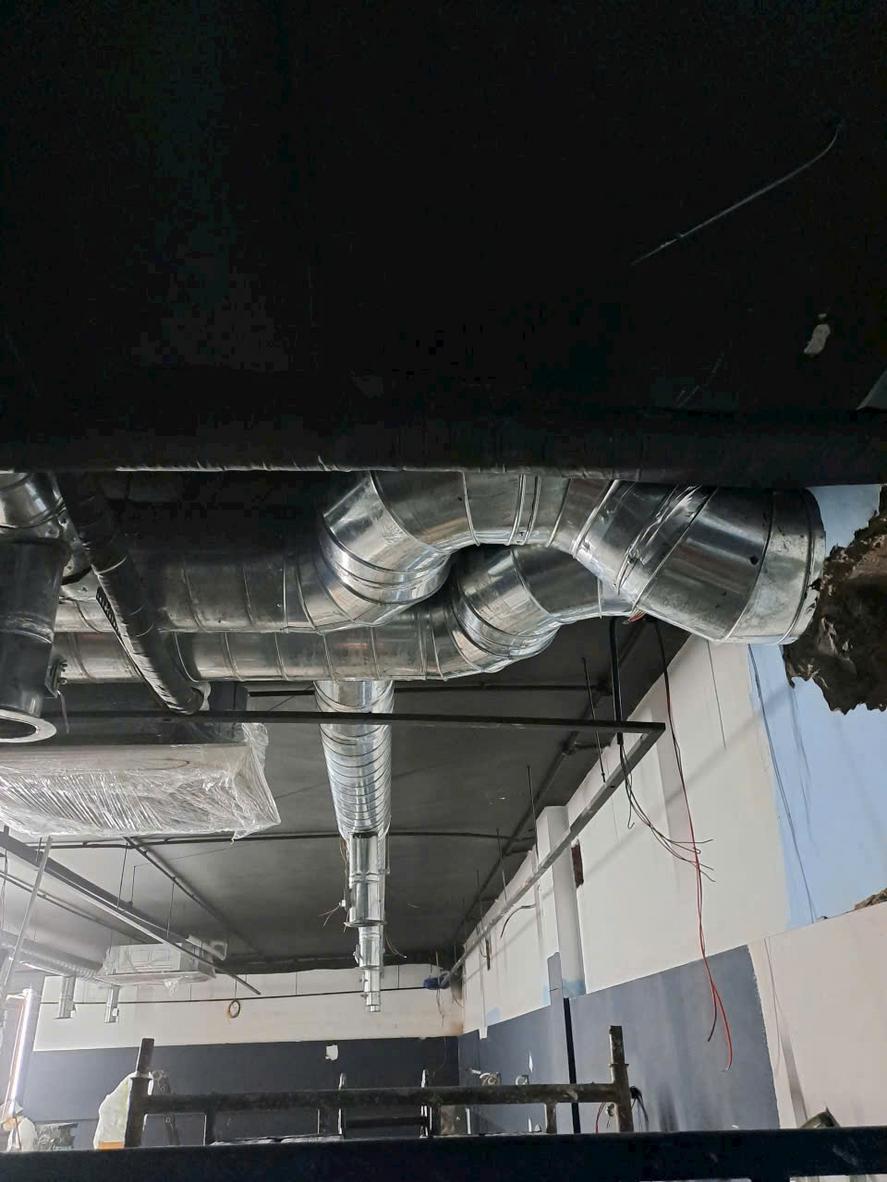

Case Study Ngắn: Tối Ưu Hệ Hút Mùi Cho Bếp Nhà Hàng/Khách Sạn/Canteen

Qua các dự án thực tế, Cơ Khí Hải Minh đã chứng minh năng lực trong việc thiết kế và lắp đặt thành công nhiều hệ thống hút mùi phức tạp, mang lại hiệu quả rõ rệt cho khách hàng.

Sau phần Bảng giá và các yếu tố ảnh hưởng chi phí, điều Quý khách cần là bằng chứng vận hành: cùng mô hình chi phí đó, hệ thống có thực sự êm, sạch, bền và dễ bảo trì hay không. Dưới đây là ba case study bếp công nghiệp tiêu biểu thể hiện cách chúng tôi cân bằng CAPEX – OPEX để tối ưu tổng chi phí sở hữu (TCO) mà vẫn đảm bảo hiệu suất vận hành.

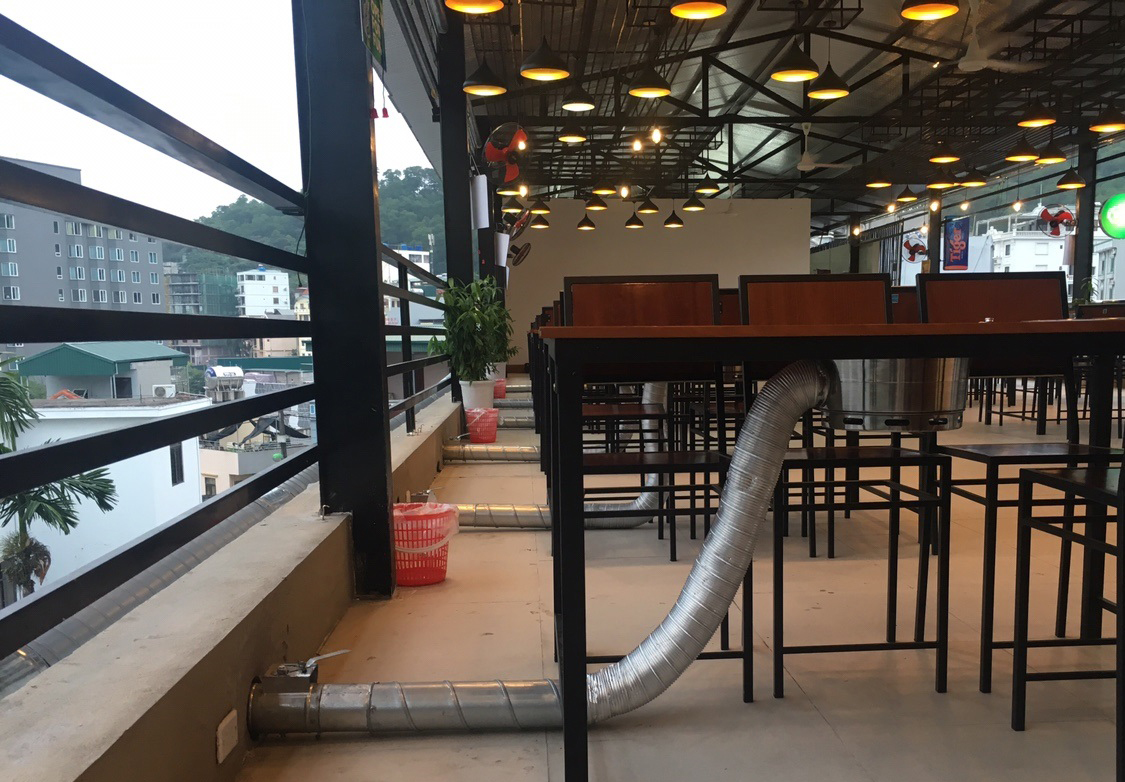

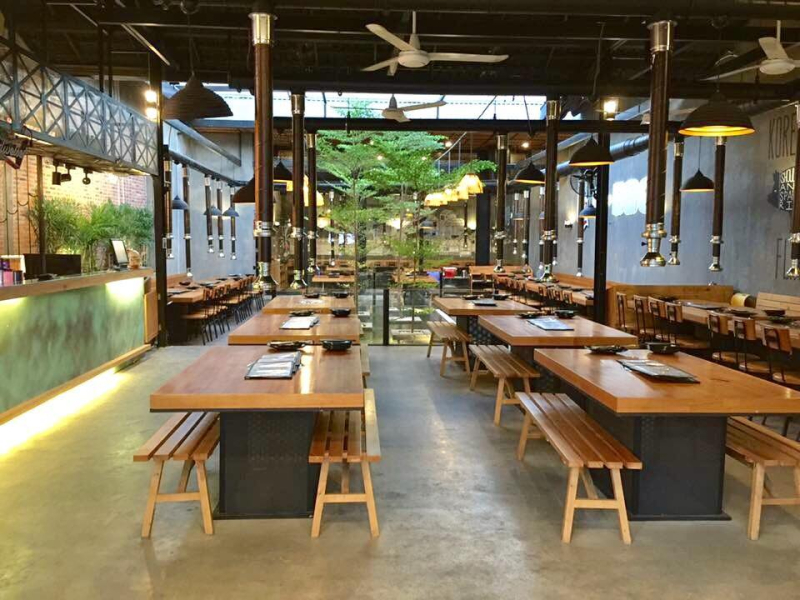

Dự án 1: Nhà hàng lẩu nướng BBQ

Bối cảnh & vấn đề: Lượng khói và hơi dầu mỡ đặc, mùi mạnh, yêu cầu thẩm mỹ cao vì khu bếp bán mở. Đây là dạng “dự án hút mùi nhà hàng” có tải khói lớn, phin lọc mỡ phải làm việc liên tục.

Giải pháp kỹ thuật: Chúng tôi triển khai chụp hút vươn xa phủ hết vùng sinh khói, lắp quạt hút công nghiệp kết hợp ống tiêu âm để hạ độ ồn, thiết kế phin lọc dầu mỡ dạng baffle có thể tháo rời để vệ sinh định kỳ. Hệ thống ống gió dẫn ra ngoài bằng tôn mạ kẽm/inox, tuân thủ cấu phần cơ bản của một hệ hút chuẩn: chụp – phin lọc mỡ – ống gió – quạt hút – đèn chiếu sáng chống cháy nổ (tùy chọn), đúng như các tài liệu kỹ thuật khuyến nghị.

• Vật liệu: Inox 304 tại các vị trí tiếp xúc dầu mỡ giúp chống ăn mòn, dễ lau chùi; phù hợp đặc tính bền, sạch của inox trong môi trường bếp nóng ẩm.
• Kết quả đo kiểm: Hút sạch ~95% khói và mùi tại vùng nấu, độ ồn trong ca vận hành giữ ở ngưỡng dễ chịu cho nhân sự front-of-house, bề mặt xung quanh giảm bám dầu mỡ rõ rệt.

Lợi ích kinh doanh: Không gian thoáng, mùi nền giảm mạnh làm tăng trải nghiệm thực khách, giảm chi phí vệ sinh cuối ca, giúp ca làm việc dài vẫn đảm bảo an toàn hô hấp cho nhân viên.

Dự án 2: Bếp khách sạn 5 sao

Bối cảnh & vấn đề: Yêu cầu khắt khe về độ ồn, vệ sinh và cân bằng không khí; tuyến ống phải đi trong hộp kỹ thuật, hạn chế chiếm dụng không gian. Đây là bài toán “lắp đặt hút khói khách sạn” cần đáp ứng chuẩn vệ sinh và tính liên tục vận hành.

Giải pháp kỹ thuật: Chụp hút inox 304 có cấp gió tươi để bù khí, hạn chế hút ngược từ khu vực khác. Quạt dùng công nghệ EC motor để tăng hiệu suất, điều khiển tốc độ linh hoạt theo tải khói. Hệ thống phin lọc mỡ dạng module, dễ tháo lắp, ống gió âm trần trong trục kỹ thuật để tối ưu mỹ quan.

• Vật liệu & vệ sinh: Inox 304 cho toàn bộ chụp giúp chống gỉ sét và dễ vệ sinh; cấu hình phin lọc cho phép rửa định kỳ, hỗ trợ duy trì tiêu chí HACCP (tham chiếu).
• Hiệu năng & tiếng ồn: Hệ thống vận hành êm ái, cân bằng lưu lượng cấp – hút, hạn chế tiếng ồn truyền qua ống nhờ giải pháp tiêu âm tại quạt và đoạn ống đầu vào.

Kết quả nghiệm thu: Không khí bếp ổn định, mùi nền giảm rõ rệt, checklist vệ sinh đạt, đáp ứng tiêu chuẩn phục vụ đồng thời nhiều line nấu trong giờ cao điểm.

Dự án 3: Canteen nhà máy

Bối cảnh & vấn đề: Quy mô lớn, tần suất cao, ngân sách tối ưu. Hệ thống cần bền bỉ và dễ bảo trì để phục vụ hàng trăm suất ăn mỗi ca.

Giải pháp kỹ thuật: Thiết kế chụp đôi chiều dài khoảng 20 m phủ toàn bộ line nấu; lựa chọn inox 201 cho các vùng ít ăn mòn để tối ưu CAPEX, inox 304 cho khu vực tiếp xúc dầu mỡ để đảm bảo tuổi thọ. Sử dụng quạt ly tâm công suất lớn phù hợp ống gió dài, đảm bảo tổn thất áp trong giới hạn cho phép; phin lọc mỡ dạng cassette tháo nhanh cho đội vận hành.

• Quản trị chi phí: Phân tách vật liệu theo vùng ăn mòn giúp cân bằng CAPEX và tuổi thọ; giảm OPEX nhờ quy trình vệ sinh thuận tiện và mô-đun hóa linh kiện.
• Kết quả: Hệ thống đáp ứng lưu lượng cho hàng trăm suất ăn/ca, mùi nền khu bếp giảm, môi trường làm việc dễ chịu hơn, lịch bảo trì định kỳ vận hành ổn định.

Ba tình huống trên cho thấy nguyên tắc cốt lõi: chọn đúng vật liệu (inox 304/201 theo khu vực), cấu hình phin lọc mỡ dễ vệ sinh, quạt hút công nghiệp phù hợp tải khói, và bố trí ống gió hợp lý. Những lựa chọn kỹ thuật này bám sát kiến thức nền tảng về chụp – phin lọc – quạt – ống – chiếu sáng, được ứng dụng linh hoạt để tạo ra hiệu quả thực tế cho từng mô hình bếp. Đây cũng là lý do nhiều chủ đầu tư xem Cơ Khí Hải Minh là đối tác toàn diện trong các dự án hút mùi nhà hàng, khách sạn và bếp tập thể.

Tham khảo thêm về nền tảng vật liệu: thép không gỉ (inox) và ưu điểm sử dụng trong môi trường bếp.

Tại Sao Chọn Cơ Khí Hải Minh Làm Đối Tác Toàn Diện?

Với hơn 10 năm kinh nghiệm, xưởng gia công trực tiếp và quy trình chuyên nghiệp, Cơ Khí Hải Minh là đối tác đáng tin cậy cung cấp giải pháp hút mùi inox “may đo” toàn diện.

Từ những case study vừa nêu, một hệ thống chụp hút mùi vận hành hiệu quả luôn gắn liền với đơn vị triển khai am hiểu thực tiễn. Nếu Quý khách đang tìm một đối tác có năng lực thiết kế – sản xuất – lắp đặt đồng bộ chụp hút mùi inox cho bếp nhà hàng, khách sạn hay canteen, Cơ Khí Hải Minh là lựa chọn đáng đầu tư. Thông tin năng lực, dự án và quy trình công việc luôn được cập nhật tại Trang chủ Cơ Khí Hải Minh.

Kinh nghiệm và Chuyên môn (Experience & Expertise)

Hơn 10 năm triển khai các hệ thống hút khói, hút mùi cho bếp công nghiệp giúp chúng tôi hiểu rõ mối liên hệ giữa lưu lượng gió (m³/h, CFM), áp suất tĩnh, độ ồn và hiệu suất vận hành tại bếp. Đội ngũ kỹ sư của chúng tôi thiết kế chụp hút đảm bảo thu gom khói – hơi dầu mỡ hiệu quả, kết hợp đúng cấu phần: chụp hút, phin lọc mỡ dễ tháo rửa, ống gió dẫn hướng, quạt hút công nghiệp và đèn chiếu sáng chống cháy nổ theo khuyến nghị kỹ thuật.

Kỹ thuật viên lắp đặt lành nghề, thuần thục thao tác đo đạc, cân chỉnh cao độ, kiểm tra rò rỉ và nghiệm thu theo checklist. Chúng tôi tư vấn cấu hình vật liệu phù hợp ứng dụng: inox 304 cho môi trường bếp ẩm – nóng có yêu cầu vệ sinh cao; inox 201 cho bài toán ngân sách khi tải nhiệt không quá khắc nghiệt, dựa trên hiểu biết về độ bền – khả năng chống ăn mòn của từng loại. Hệ thống được thiết kế để đáp ứng yêu cầu vệ sinh và an toàn thực phẩm theo chuẩn HACCP (tham khảo HACCP).

• Hồ sơ bàn giao tiêu chuẩn: bản vẽ kỹ thuật 2D/3D, thuyết minh tính lưu lượng – tổn thất áp, catalogue quạt/thiết bị, biên bản nghiệm thu.
• Đào tạo vận hành tại chỗ: quy trình bật/tắt theo tải bếp, vệ sinh phin lọc mỡ định kỳ, lịch bảo trì quạt và ống gió.

Năng lực sản xuất (Authority)

Chúng tôi sở hữu xưởng gia công inox trực tiếp tại Hà Nội/TP.HCM, không qua trung gian nên kiểm soát chặt chẽ chất lượng và tiến độ. Vật liệu được truy xuất nguồn gốc, bề mặt thi công đạt độ hoàn thiện cao, mối hàn kín – đều, giảm bám bẩn dầu mỡ, nâng cao tuổi thọ hệ thống và tối ưu chi phí vòng đời (LCC) cho Quý khách.

Trang thiết bị gồm máy cắt laser, máy chấn CNC, thiết bị hàn chuyên dụng, cho phép tạo hình chính xác, đồng bộ kích thước giữa chụp hút – phin lọc – cửa gió – mặt bích ống. Nhờ đó, hệ thống lắp ghép nhanh, kín khí tốt, hạn chế tổn thất áp trên đường ống và giảm tiêu hao OPEX. Quy trình KCS nhiều bước giúp phát hiện sớm sai lệch, đảm bảo sản phẩm thẩm mỹ và ổn định khi đưa vào vận hành.

• Năng lực gia công điển hình: chụp hút đơn/đôi, kiểu đảo, âm trần; phin lọc mỡ; hộp hứng mỡ; ống gió inox hoặc tôn mạ kẽm; tiêu âm – đèn chống cháy nổ – phụ kiện đồng bộ.
• Dịch vụ trọn gói: sản xuất theo bản vẽ, kiểm tra lắp thử tại xưởng, đóng gói, vận chuyển, lắp đặt và nghiệm thu tại công trình.

Giải pháp toàn diện & Minh bạch (Trustworthiness)

Chúng tôi cung cấp giải pháp “may đo” dựa trên dữ liệu khảo sát, đặc thù món nấu và tải nhiệt, hướng đến tổng chi phí sở hữu (TCO) thấp. Toàn bộ thông số và lựa chọn kỹ thuật được trình bày minh bạch, giúp Quý khách ra quyết định nhanh và tự tin.

• Quy trình 5 bước: Khảo sát – Thiết kế 2D/3D – Gia công – Lắp đặt – Bảo hành. Mỗi bước đều có biểu mẫu kiểm soát, ảnh hiện trường và biên bản xác nhận.
• Tư vấn theo ngân sách: cân bằng CAPEX/OPEX, lựa chọn vật liệu – cấu hình quạt – tuyến ống gió phù hợp thực tế vận hành.
• Cam kết vật liệu đúng chuẩn: inox 304/201 theo nhu cầu ứng dụng, cung cấp chứng chỉ và danh mục vật tư để kiểm tra đối chiếu khi nghiệm thu.
• Bảo hành – bảo trì rõ ràng: lịch bảo dưỡng, hỗ trợ kỹ thuật nhanh, sẵn sàng thay thế phin lọc, gioăng, phụ kiện tiêu hao.

“Năng lực sản xuất của Cơ Khí Hải Minh rất tốt. Toàn bộ hệ thống bếp cho nhà hàng của chúng tôi được bàn giao đúng tiến độ, chất lượng inox 304 đúng cam kết.”

— Anh Phương, Bếp trưởng nhà hàng Á Châu, Bình Tân

Nếu Quý khách đang tìm đơn vị lắp đặt hút mùi uy tín với chi phí hợp lý và dịch vụ sau bán hàng rõ ràng, hãy trao đổi trực tiếp với đội ngũ Cơ Khí Hải Minh để nhận phương án tối ưu. Các thắc mắc phổ biến sẽ được giải đáp tiếp theo trong phần Câu Hỏi Thường Gặp (FAQ).

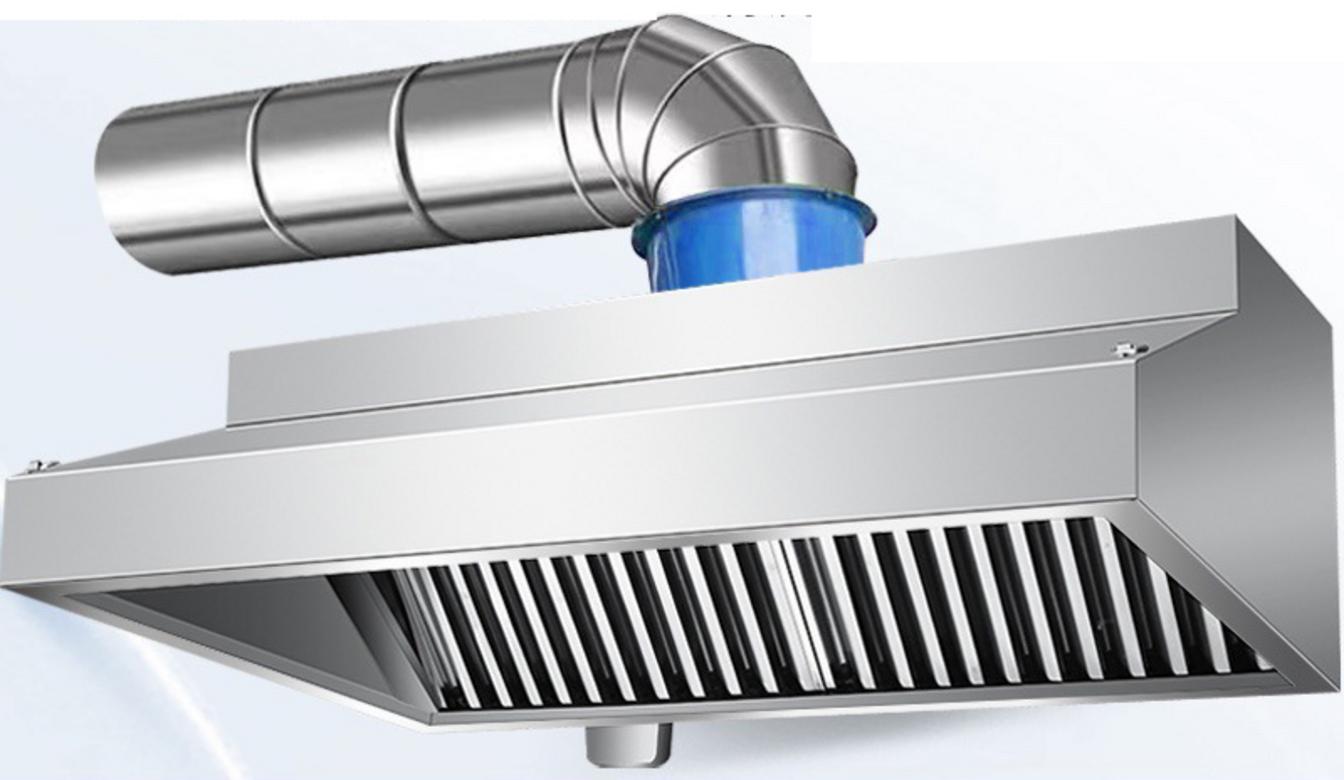

Câu Hỏi Thường Gặp (FAQ)
