Gia công ống inox: Quy trình ISO, tiêu chuẩn ASTM/TCVN và báo giá minh bạch

Tổng quan về ống inox và lợi ích trong công nghiệp Việt Nam

Gia công ống inox theo yêu cầu là chuỗi dịch vụ cắt–uốn–hàn–hoàn thiện giúp doanh nghiệp có hệ thống ống bền, chống ăn mòn và vệ sinh hơn thép đen/PVC trong môi trường ẩm và hóa chất.

Gia công ống inox là một chuỗi quy trình kỹ thuật gồm cắt, uốn, hàn, cuốn và hoàn thiện bề mặt để biến ống inox thô thành cụm/đường ống đúng bản vẽ. Với đặc tính chống ăn mòn, vệ sinh và thẩm mỹ, inox (đặc biệt 304 và 316) đang trở thành lựa chọn chuẩn trong nhà máy thực phẩm – đồ uống, dược phẩm, bếp công nghiệp, kiến trúc và hạ tầng. Khi Quý khách cần hệ thống ống hoạt động ổn định trong môi trường ẩm, có hóa chất hoặc yêu cầu vệ sinh nghiêm ngặt, sự khác biệt về tổng chi phí sở hữu (TCO) của inox sẽ thể hiện rất rõ.

Tại Cơ Khí Hải Minh, chúng tôi tiếp nhận yêu cầu theo bản vẽ kỹ thuật hoặc khảo sát hiện trường, tư vấn mác thép (201/304/316), dung sai, và phương án thi công phù hợp. Các công đoạn then chốt gồm: cắt bằng máy cắt laser CNC, uốn bằng máy uốn ống CNC/đồ gá, hàn TIG cho mối hàn sạch và kiểm tra áp lực – độ kín trước khi bàn giao. Kết quả là một hệ thống ống đạt tiêu chuẩn kỹ thuật, dễ bảo trì, đảm bảo an toàn vệ sinh và đồng bộ thẩm mỹ.

Gia công theo yêu cầu – rõ khái niệm, đúng kỳ vọng. Gia công ống inox theo yêu cầu nghĩa là sản xuất theo bản vẽ kỹ thuật hoặc kết quả khảo sát hiện trường đã được thống nhất. Từ thiết kế đến thi công, mỗi công đoạn đều bám theo dung sai, tiêu chuẩn vật liệu và điều kiện vận hành mà Quý khách đề ra. Chúng tôi tư vấn DFM (Design for Manufacturing) ngay từ đầu để tối ưu đồ gá, giảm mối hàn, đồng thời đảm bảo tính lặp lại và hiệu suất vận hành của toàn hệ thống.

Phạm vi dịch vụ cốt lõi. Chuỗi công đoạn bao gồm: cắt (ưu tiên máy cắt laser CNC để đảm bảo biên cắt sắc gọn và hạn chế ba via), uốn (máy uốn ống CNC kết hợp đồ gá để giữ ổn định tiết diện), hàn (hàn TIG cho mối hàn sạch, ổn định trong các ứng dụng vệ sinh), hoàn thiện bề mặt (đánh bóng gương hoặc mờ) và kiểm tra áp lực/kín. Với yêu cầu cắt chính xác, Quý khách có thể tham khảo Gia công CNC inox chính xác; với mối hàn đạt yêu cầu vệ sinh – thẩm mỹ, xem dịch vụ gia công hàn inox chuyên nghiệp (TIG/MIG) để nắm quy trình và tiêu chí nghiệm thu.

Giá trị cốt lõi của ống inox. Inox kháng ăn mòn tốt trong môi trường ẩm và có hóa chất; 316 đặc biệt bền trong môi trường clorua (ven biển, xử lý nước mặn). Bề mặt trơ, dễ vệ sinh, hỗ trợ xây dựng hệ thống đạt các khung quản trị chất lượng như HACCP/GMP. Thêm vào đó là độ bền cơ học – nhiệt, giảm hỏng hóc, từ đó tối ưu chi phí vòng đời (LCC) và TCO cho dự án công nghiệp lẫn kiến trúc.

Khi nào nên chọn inox thay thép đen/PVC? Nếu hệ thống đặt ở khu vực ẩm ướt, ven biển, tiếp xúc axit/kiềm, yêu cầu vệ sinh bề mặt cao, hoặc làm việc ở nhiệt độ cao – inox mang lại lợi thế rõ rệt so với thép đen/PVC. Ống inox 304 đáp ứng phần lớn ứng dụng công nghiệp – dân dụng; ống inox 316 phù hợp môi trường chloride, dược phẩm và F&B cao cấp. Bề mặt BA/HL giúp tăng thẩm mỹ, hạn chế bám bẩn và đơn giản hóa vệ sinh định kỳ.

Quy trình và kiểm soát chất lượng. Cơ Khí Hải Minh vận hành theo khung ISO 9001:2015, kiểm soát chất lượng theo các cổng FAI (First Article Inspection) – IPQC (In-Process QC) – OQC (Outgoing QC). Tài liệu nghiệm thu gồm CO/CQ vật liệu, biên bản thử kín/áp lực và hồ sơ lắp đặt. Tham chiếu vật liệu – kích cỡ có thể dựa trên các tiêu chuẩn như ASTM A312/A554 cho ống inox liền mạch/hàn khi Quý khách yêu cầu.

Quý khách đang cần một đơn vị đồng hành có quy trình – năng lực – cam kết? Hãy bắt đầu từ Dịch vụ gia công inox theo yêu cầu của chúng tôi để có giải pháp tối ưu, tiến độ rõ ràng và nghiệm thu minh bạch.

Gia công ống inox là gì? Phạm vi dịch vụ theo bản vẽ kỹ thuật

Định nghĩa. Gia công ống inox là quá trình biến ống inox thô thành cụm/đường ống hoàn thiện theo kích thước, hình dạng và dung sai mà bản vẽ yêu cầu. Mục tiêu là đảm bảo hệ thống vận hành an toàn, ít tổn thất áp, thẩm mỹ đồng nhất và dễ bảo trì. Từng chi tiết như co, tee, mặt bích, cổ hàn… đều được kiểm soát theo quy trình.

Đầu vào. Hồ sơ gồm bản vẽ kỹ thuật (kích thước, độ dày, bán kính uốn), thông số môi trường (nhiệt độ, áp suất, hóa chất gây ăn mòn) và tiêu chuẩn tham chiếu như ASTM A312/A554 đối với ống công nghiệp – trang trí. Dữ liệu này là nền tảng để chúng tôi chọn mác thép phù hợp (ống inox 304, ống inox 316), phương án cắt – uốn – hàn – đánh bóng, cũng như tiêu chí QC.

Đầu ra. Sản phẩm bàn giao gồm cụm ống đã uốn/hàn hoàn thiện, phụ kiện (co/uốn, tee, mặt bích), mối hàn được xử lý sạch, bavia được loại bỏ. Hồ sơ chất lượng đi kèm: chứng chỉ CO/CQ vật liệu, biên bản thử kín/áp lực, nhật ký kiểm tra kích thước và ảnh mối hàn trước khi hoàn thiện bề mặt.

Giá trị vượt trội so với thép đen/PVC trong môi trường khắc nghiệt

Kháng ăn mòn vượt trội. Ống inox, đặc biệt là 316, thể hiện sự ổn định trong môi trường chloride, nước mặn, khu vực ven biển hoặc các dây chuyền có chất tẩy rửa mạnh. Lớp thụ động Cr2O3 tự tái sinh giúp bảo vệ nền kim loại, kéo dài tuổi thọ và giảm OPEX cho bảo trì – thay thế.

Vệ sinh bề mặt, phù hợp tiêu chuẩn quản trị chất lượng. Bề mặt inox trơ, ít bám bẩn và dễ khử trùng, rất phù hợp với HACCP/GMP trong bếp công nghiệp và dược phẩm. Khi kết hợp mối hàn TIG sạch và đánh bóng chuẩn, rủi ro tích tụ vi sinh giảm đáng kể, hỗ trợ kiểm soát an toàn thực phẩm.

Độ bền cơ – nhiệt và hiệu quả chi phí vòng đời. Inox chịu tải – chịu nhiệt tốt, ít biến dạng khi uốn đúng kỹ thuật, giữ ổn định kích thước trong vận hành. Dù CAPEX ban đầu có thể cao hơn thép đen/PVC, nhưng tuổi thọ và chi phí bảo trì thấp giúp tổng chi phí sở hữu (TCO) tối ưu ở chu kỳ dài.

Dịch vụ gia công theo yêu cầu (RFQ) và vai trò của bản vẽ kỹ thuật

Chuẩn bị RFQ đúng – báo giá nhanh và chính xác. Để chúng tôi báo giá minh bạch, Quý khách vui lòng cung cấp kích thước chi tiết, mác thép (304/316), bề mặt (BA/HL), dung sai, yêu cầu QC (kiểm tra kích thước, thử kín/áp lực), sản lượng và thời hạn. Càng rõ ràng, tiến độ càng được rút ngắn.

Bản vẽ kỹ thuật là “trái tim” của dự án. Bản vẽ là cơ sở cho báo giá, lập quy trình, chọn đồ gá và kiểm soát chất lượng. Trong quá trình DFM, chúng tôi có thể đề xuất điều chỉnh bán kính uốn, vị trí mối hàn hoặc thay đổi chi tiết tiêu chuẩn để tối ưu hóa thi công, an toàn và chi phí.

Minh bạch báo giá – cam kết đồng hành. Cơ Khí Hải Minh cam kết báo giá tách bạch vật liệu – công gia công – hoàn thiện – kiểm tra. Chúng tôi tư vấn tối ưu vật liệu theo môi trường vận hành, cân bằng CAPEX/OPEX, đồng thời cam kết tiến độ và hồ sơ nghiệm thu đầy đủ.

Để đi sâu hơn vào lựa chọn vật liệu và hiệu năng theo từng môi trường, phần tiếp theo chúng tôi sẽ phân loại ống inox (201/304/316, ống hàn/liền mạch) và so sánh với vật liệu khác để Quý khách chọn đúng ngay từ đầu.

ASTM A312 và ISO 9001:2015 là các tham chiếu hữu ích khi Quý khách cần khung tiêu chuẩn cho vật liệu và hệ thống quản lý chất lượng.

Phân loại ống inox phổ biến và so sánh với vật liệu khác

Chọn đúng mác thép (304/316) và chuẩn ống (ASTM A312/A554) theo môi trường, nhiệt độ và yêu cầu bề mặt sẽ quyết định tuổi thọ và chi phí vòng đời của hệ thống.

Tiếp nối phần tổng quan, mục này giúp Quý khách phân loại nhanh các mác thép 201/304/316/430, nhận diện chuẩn ống công nghiệp ASTM A312 và ống trang trí ASTM A554, hiểu rõ các hoàn thiện bề mặt BA/HL, đồng thời so sánh inox với PVC và thép carbon theo tiêu chí kỹ thuật – kinh tế để ra quyết định đúng ngay từ đầu.

201 (kinh tế). Ống inox 201 giảm hàm lượng niken, bổ sung mangan để hạ giá thành, phù hợp môi trường khô, trong nhà và ít chloride. Khả năng kháng ăn mòn ở mức trung bình, không thích hợp cho khu vực ven biển hay nơi dùng chất tẩy rửa mạnh. Với công trình định hướng thẩm mỹ và chi phí ban đầu thấp, 201 có thể cân nhắc, nhưng Quý khách cần tính kỹ rủi ro OPEX do ăn mòn cục bộ ở chu kỳ vận hành dài. Khi yêu cầu vệ sinh cao hoặc độ bền môi trường, nên nâng cấp lên 304/316.

304 (đa dụng). Đây là mác austenitic “chuẩn” cho đa số ứng dụng nhờ cân bằng giữa kháng ăn mòn, độ bền cơ và khả năng gia công. 304 hoạt động ổn định trong môi trường ẩm, trung tính, thực phẩm – đồ uống, kiến trúc nội thất; dễ hàn TIG, bề mặt xử lý đẹp. Nếu hệ thống của Quý khách ưu tiên ổn định lâu dài mà không tiếp xúc chloride cao, 304 là lựa chọn tối ưu về TCO. Tham khảo gia công inox 304 để xem tiêu chí nghiệm thu và phạm vi vật liệu.

316 (kháng chloride/hóa chất). Bổ sung molypden giúp 316 chống rỗ pitting/crevice tốt hơn trong môi trường chloride, ven biển, xử lý nước mặn, một số quy trình hóa chất. Dù CAPEX cao hơn 304, 316 giảm đáng kể rủi ro dừng máy do ăn mòn, tối ưu chi phí vòng đời ở môi trường khắc nghiệt. Với dây chuyền yêu cầu vệ sinh cao và tẩy rửa thường xuyên, 316 là “bộ tiêu chuẩn” an tâm để bảo toàn hiệu suất vận hành.

430 (ferritic, trang trí). 430 ít niken, có từ tính, bề mặt dễ hoàn thiện cho mục đích trang trí – nội thất khô ráo. Khả năng kháng ăn mòn thấp hơn 304/316, ít phù hợp môi trường ẩm/hóa chất, và yêu cầu kỹ thuật hàn – tạo hình khác nhóm austenitic. Quý khách nên dùng 430 cho hạng mục thẩm mỹ trong nhà, không chịu áp, không tiếp xúc nước/chloride.

ASTM A312 (ống công nghiệp) và ASTM A554 (ống trang trí). A312 là chuẩn cho ống inox austenitic hàn hoặc liền mạch dùng trong hệ thống chịu áp, nhiệt; thường quy đổi độ dày theo Schedule (SCH10/40/80), yêu cầu thử kín/hydrotest và NDE. A554 là chuẩn ống cơ khí – trang trí, tập trung dung sai kích thước – bề mặt, đa dạng tiết diện (tròn, vuông, chữ nhật), hoàn thiện 180/240/320 grit, BA, HL. Khi ghi rõ chuẩn, đội ngũ thi công, QC và nghiệm thu sẽ đồng thuận tiêu chí, tránh nhầm lẫn giữa ống chịu áp và ống cơ khí. Tham khảo tiêu chuẩn gốc: ASTM A312, ASTM A554.

Bề mặt BA (Bright Annealed) và HL (Hairline). BA là ủ sáng trong môi trường bảo vệ, cho độ bóng như gương, hạn chế điểm bám bẩn, dễ vệ sinh – phù hợp không gian cao cấp và yêu cầu vệ sinh. HL tạo vân chải dọc đều đặn, giấu xước tốt, cho cảm giác hiện đại và ít lộ dấu tay trong vận hành. Việc chọn BA/HL không chỉ vì thẩm mỹ; nó ảnh hưởng trực tiếp tới vệ sinh bề mặt, tốc độ làm sạch và trải nghiệm sử dụng ở khu vực công cộng.

Tiêu chí chọn inox so với PVC/thép carbon. Để tối ưu kỹ thuật – kinh tế, Quý khách nên cân đối theo môi trường, nhiệt độ, áp suất, hóa chất và yêu cầu vệ sinh. Inox nổi trội ở kháng ăn mòn, vệ sinh và chịu nhiệt; PVC có lợi thế chi phí nhưng giới hạn nhiệt/áp; thép carbon chịu lực tốt song cần sơn/phủ chống gỉ và bảo trì định kỳ. Bảng gợi ý dưới đây giúp định hướng nhanh:

Nên chọn 304 hay 316? Ma trận theo môi trường và hóa chất

304 phù hợp đa số môi trường trong nhà, ẩm nhẹ, tiếp xúc nước sạch và tẩy rửa trung tính; hệ thống F&B, kiến trúc nội thất, HVAC sạch đều vận hành ổn định. 316 nên ưu tiên ở ven biển, khu xử lý nước mặn, tiếp xúc chloride hoặc hóa chất ăn mòn, cũng như dây chuyền vệ sinh tần suất cao. Với yêu cầu “gia công ống inox 304 theo yêu cầu”, chúng tôi tối ưu thiết kế – bán kính uốn – mối hàn để đạt thẩm mỹ và vệ sinh bề mặt tương xứng mục tiêu sử dụng.

Khuyến nghị xác nhận rõ tên hóa chất, nồng độ dự kiến, nhiệt độ/áp suất vận hành với kỹ sư của chúng tôi để chọn đúng mác thép. Quyết định đúng từ đầu giúp giảm rủi ro rỗ bề mặt, giảm chi phí thay thế và thời gian dừng máy. Việc này tác động trực tiếp tới TCO và tính sẵn sàng của hệ thống.

Với hệ thống có khả năng phát sinh chloride (muối, chất tẩy rửa công nghiệp, hơi muối từ biển), 316 giúp duy trì bề mặt ổn định lâu dài. Nếu môi trường khô ráo, không chloride và ưu tiên chi phí, 304 là phương án cân bằng. Các không gian thuần trang trí, khô trong nhà có thể cân nhắc 201/430 khi đã đánh giá rủi ro ăn mòn.

ASTM A312 vs ASTM A554: khác gì và dùng khi nào?

A312 dùng cho ống công nghiệp chịu áp/nhiệt, vận chuyển chất lỏng/khí; độ dày quy đổi theo Schedule, yêu cầu thử kín/hydrotest và kiểm tra không phá hủy. A554 là ống cơ khí – trang trí, trọng tâm là dung sai kích thước và hoàn thiện bề mặt (BA, HL, các cấp grit), phù hợp lan can, kết cấu trang trí, khung kiến trúc. Việc ghi rõ chuẩn trên bản vẽ giúp toàn bộ chuỗi cung ứng – thi công – nghiệm thu nói cùng một ngôn ngữ kỹ thuật.

Liên hệ với yêu cầu lắp ghép: hệ thống chịu áp (A312) thường kết nối bằng mặt bích, co – tee – phụ kiện tiêu chuẩn; độ dày cần phối hợp với yêu cầu áp suất. Ứng dụng cơ khí/trang trí (A554) tập trung vào độ phẳng – bóng và dung sai lắp, có thể hàn kết cấu mảnh nhẹ. Nếu cần chế tạo phụ kiện đồng bộ, Quý khách có thể đặt Sản xuất mặt bích inox theo yêu cầu để bảo đảm đồng nhất vật liệu và kích thước.

So sánh inox với PVC và thép carbon

Inox nổi bật ở độ bền môi trường, vệ sinh bề mặt và khả năng chịu nhiệt; đặc biệt, 316 giữ ổn định trong môi trường chloride/hóa chất. PVC có lợi thế chi phí, dễ gia công, nhưng giới hạn nhiệt/áp và độ bền cơ thấp; dưới tải nhiệt kéo dài, rủi ro suy giảm cơ tính tăng nhanh. Thép carbon chịu lực và áp suất tốt, thích hợp hệ thống hơi/nhiệt cao, song cần sơn/phủ chống gỉ và bảo trì định kỳ, tác động đến OPEX.

Đề xuất lựa chọn nên dựa trên tổng chi phí sở hữu và biên độ rủi ro ăn mòn. Nếu môi trường khắc nghiệt, chu kỳ vệ sinh dày, hoặc yêu cầu thẩm mỹ – vệ sinh cao, inox 304/316 mang lại lợi thế dài hạn. Với dự án dân dụng nhẹ, nhiệt – áp thấp và ít ăn mòn, PVC có thể là lựa chọn tiết kiệm. Hệ thống công nghiệp chịu áp cao, khô ráo và kiểm soát ăn mòn tốt có thể dùng thép carbon để tối ưu CAPEX.

Từ lựa chọn mác thép và chuẩn ống, bước kế tiếp là thiết lập quy trình gia công phù hợp: cắt, uốn, hàn TIG và hoàn thiện bề mặt. Ở phần sau, Quý khách sẽ thấy cách thiết bị – công nghệ đúng chuẩn giúp kiểm soát dung sai, thẩm mỹ và hiệu suất thi công.

Thiết bị và công nghệ gia công: cắt, uốn, hàn, đánh bóng

Ưu tiên máy cắt laser và uốn ống CNC để đảm bảo độ chính xác lặp lại, kết hợp hàn TIG cho mối hàn sạch đạt chuẩn vệ sinh F&B/y tế.

Tiếp nối phần phân loại vật liệu, ở đây chúng tôi đi thẳng vào “bộ công cụ” quyết định dung sai, tốc độ và tính đồng nhất của sản phẩm: cắt, uốn, hàn và hoàn thiện bề mặt. Chọn đúng công nghệ ngay từ đầu giúp Quý khách kiểm soát CAPEX, rút ngắn thời gian lắp đặt tại hiện trường và tối ưu tổng chi phí sở hữu. Với lô sản xuất lặp lại, máy CNC là chìa khóa để giữ chất lượng ổn định qua từng mẻ.

Cắt. Với yêu cầu mép cắt sắc, ít ba via và độ lặp lại cao, máy cắt laser CNC cho ống là lựa chọn hiệu quả. Năng lực tích hợp cắt lỗ, khe, notch trực tiếp trên ống giúp giảm công đoạn khoan–gia công phụ trợ, tăng năng suất cho đơn hàng số lượng lớn. Ở lô nhỏ hoặc vật liệu mỏng/đường kính nhỏ, cưa kim loại vẫn kinh tế, dễ set-up và linh hoạt với nhiều chiều dài phôi. Dấu hiệu cần nâng cấp lên laser là khi Quý khách phải kiểm soát khe hở lắp ghép, yêu cầu mép cắt đẹp để hàn thẩm mỹ và hạn chế gia công hoàn thiện sau cắt. Nếu dự án cần độ chính xác tổng thể cao, hãy tham khảo Gia công CNC inox chính xác cao của chúng tôi.

Uốn. Đối với gia công uốn ống inox ở sản lượng vừa và lớn, máy uốn ống CNC đảm bảo dung sai góc–bán kính ổn định, giảm oval hóa tiết diện và hạn chế nếp nhăn tại đỉnh uốn. Khi uốn một lượng nhỏ, sửa chữa nhanh hoặc thi công tại chỗ, uốn ống inox bằng tay có thể đáp ứng, nhưng cần kiểm tra biến dạng (oval/nếp) và độ lệch chiều dài phát triển. Tiêu chí bắt buộc dùng CNC gồm: dung sai chặt, nhiều đoạn uốn liên tiếp, hoặc bán kính uốn nhỏ cần lặp lại qua nhiều lô. Thiết kế đúng đồ gá (mandrel, wiper die, clamp die) giúp giữ hình, giảm nội ứng suất và tăng tuổi thọ ống.

Hàn. Hàn TIG là lựa chọn ưu tiên cho mối hàn sạch, ít bắn tóe, hồ quang dễ kiểm soát và phù hợp các yêu cầu vệ sinh trực quan. Với ống mỏng và hạng mục đơn giản, hàn que có thể áp dụng nhưng cần kiểm soát biến dạng và làm sạch kỹ sau hàn. Ở ứng dụng F&B/y tế, khuyến nghị back purging bằng argon để bảo vệ mặt trong mối hàn, sau đó tẩy rửa–thụ động hóa để khôi phục lớp thụ động. Nếu Quý khách cần đội hàn chuyên trách và tiêu chí nghiệm thu rõ ràng, xem Dịch vụ hàn TIG/MIG inox chuẩn sạch.

Hoàn thiện. Đánh bóng inox quyết định trực tiếp đến vệ sinh và thẩm mỹ. Bề mặt gương (BA) bóng sâu, ít điểm bám bẩn và dễ lau rửa; hairline (HL) có vân chải đều, giấu xước tốt trong môi trường vận hành dày. Lựa chọn cấp hoàn thiện (180/240/320 grit, BA, HL) nên căn theo mục tiêu kiến trúc, yêu cầu vệ sinh và ngân sách. Sau hàn cần làm sạch lớp oxit, passivation để tái tạo lớp thụ động và hạn chế rỗ bề mặt trong dài hạn.

Cắt ống: laser CNC vs cưa kim loại

Laser CNC cho đường cắt chính xác, ít ba via và biến dạng nhiệt thấp, đồng thời dễ tích hợp đục lỗ/khe ngay trên ống để giảm số công đoạn. Đây là phương án tối ưu khi Quý khách cần năng suất cao, độ lặp lại giữa các lô và mép cắt đẹp để hàn thẩm mỹ. Ngược lại, cưa kim loại linh hoạt, chi phí đầu vào thấp và phù hợp lô nhỏ, ống nhỏ/mỏng hoặc công trình cần cắt tại chỗ. Tín hiệu nhận biết nên dùng laser: mép cắt yêu cầu sạch, khe lắp ghép chặt, và cần đồng nhất kích thước qua nhiều batch. Với lô đơn chiếc và thời gian set-up ngắn, cưa kim loại vẫn là giải pháp kinh tế.

• Ưu tiên laser khi: sản lượng lớn, dung sai cắt chặt, cần đục lỗ/khe tích hợp.
• Chọn cưa khi: lô nhỏ, ngân sách hạn chế, hoặc kích thước thay đổi liên tục.

Uốn ống: khi nào bắt buộc dùng máy uốn ống CNC?

Khi yêu cầu dung sai chặt, sản xuất lặp lại qua nhiều lô hoặc bán kính uốn nhỏ cần ổn định, gia công uốn ống CNC là lựa chọn gần như bắt buộc. Máy CNC cho phép lập trình chuỗi uốn phức tạp với nhiều góc liên tiếp, giữ đồng nhất chiều dài phát triển và hạn chế oval hóa. Với khối lượng nhỏ hoặc sửa chữa nhanh tại hiện trường, uốn ống inox bằng tay có thể đáp ứng nhưng nên đo kiểm biến dạng oval và nếp nhăn, đồng thời hiệu chỉnh chiều dài cắt bù. Đồ gá đúng (mandrel/wiper) và bôi trơn phù hợp sẽ giảm nếp nhăn ở sườn trong và giữ tiết diện ổn định qua toàn bộ cung uốn.

• Dùng CNC nếu: R nhỏ, nhiều đoạn uốn, yêu cầu lặp lại hàng loạt, dung sai tổng hợp chặt.
• Dùng thủ công nếu: số lượng ít, đường kính nhỏ, thi công tại chỗ, thời gian set-up hạn chế.

Hàn TIG và vệ sinh bề mặt mối hàn cho ngành F&B/y tế

Hàn TIG tạo mối hàn sạch, kiểm soát tốt hồ quang và gần như không bắn tóe, rất thích hợp cho các mối hàn lộ thiên và yêu cầu vệ sinh nghiêm ngặt. Với đường ống inox, back purging bằng argon giúp mặt trong ít ôxy hóa, giảm rỗ và dễ tẩy sạch. Sau hàn, cần tẩy rửa và passivation để phục hồi lớp thụ động; trường hợp thẩm mỹ cao có thể cân nhắc electropolishing. Thói quen làm sạch sau hàn không chỉ tăng tuổi thọ mối nối mà còn giảm rủi ro nhiễm bẩn vi sinh trong vận hành F&B/y tế.

Đánh bóng hoàn thiện: gương (BA) hay hairline (HL)

Bề mặt BA cho độ bóng như gương, ít điểm bám bẩn và dễ vệ sinh; HL tạo vân chải dọc đều, che xước và cho cảm giác hiện đại. Lựa chọn nên dựa trên mục tiêu kiến trúc/vệ sinh và ngân sách: BA phù hợp các điểm nhìn trực tiếp, HL phù hợp khu vực vận hành thường xuyên. Ở khu vực yêu cầu vệ sinh cao, chọn cấu hình grit đồng đều (240/320) và đảm bảo làm sạch sau hàn để đạt độ nhám thấp, giảm tích tụ cặn bẩn. Kiểm tra mẫu hoàn thiện trước khi sản xuất hàng loạt giúp Quý khách khóa tiêu chuẩn thẩm mỹ và rút ngắn thời gian nghiệm thu.

Một số câu hỏi nhanh:

• Uốn ống inox CNC có ưu điểm gì so với uốn thủ công? Độ chính xác và lặp lại cao, năng suất tốt, kiểm soát bán kính uốn, hạn chế oval hóa và nếp nhăn.
• Hàn TIG trên ống inox dùng khi nào? Khi cần mối hàn sạch, ít bắn tóe, đẹp thẩm mỹ và phù hợp yêu cầu vệ sinh trong F&B/y tế hoặc các mối hàn lộ thiên.

Từ thiết bị – công nghệ đã chọn, phần kế tiếp chúng tôi sẽ xâu chuỗi quy trình gia công từng bước và các điểm kiểm soát chất lượng theo ISO 9001:2015 để Quý khách dễ dàng nghiệm thu, theo dõi và tối ưu hiệu suất vận hành.

Quy trình gia công ống inox từng bước và kiểm soát chất lượng ISO 9001:2015

Quy trình 8 bước theo ISO 9001:2015 với FAI–IPQC–OQC và thử kín/áp lực đảm bảo hệ thống ống đúng dung sai, sạch và an toàn khi vận hành.

Từ nền tảng thiết bị – công nghệ đã chốt ở mục trước, đây là lộ trình thực thi để Quý khách biến yêu cầu kỹ thuật thành một hệ thống ống hoàn thiện. Chúng tôi thiết kế quy trình gia công ống inox theo mô hình cổng kiểm soát chất lượng FAI, IPQC, OQC trong khung ISO 9001:2015 nhằm kiểm soát rủi ro ngay từ đầu, giữ ổn định dung sai và thẩm mỹ đến khi bàn giao.

1) Mô tả 8 bước + checklist pass/fail. Quy trình gia công đường ống inox gồm: B1 Tiếp nhận RFQ/bản vẽ → B2 Tư vấn vật liệu & DFM → B3 Cắt → B4 Uốn/Cuốn → B5 Hàn → B6 Hoàn thiện bề mặt → B7 Kiểm tra kín/áp lực & đo kích thước → B8 Đóng gói – bàn giao. Mỗi bước đều gắn checklist rõ ràng về hạng mục cần kiểm, dụng cụ/thiết bị đo và tiêu chí pass/fail để đội sản xuất – QC – nghiệm thu nói cùng một ngôn ngữ.

2) Truy xuất CO/CQ – WPS/PQR. Chúng tôi lưu trữ CO/CQ vật liệu theo heat/lot, dán nhãn truy xuất trên từng bó/chi tiết để đối chiếu nhanh khi nghiệm thu. Nếu hạng mục có mối hàn chịu áp, WPS/PQR được phê duyệt trước sản xuất; thợ hàn có mã số chứng nhận phù hợp, hồ sơ hàn (weld map) được cập nhật theo ngày/ca để khóa rủi ro chất lượng và an toàn.

3) Ví dụ thử kín/áp lực – báo cáo kích thước. Theo yêu cầu bản vẽ/tiêu chuẩn áp dụng, chúng tôi thực hiện kiểm tra kín/áp lực (khí/nước) và lập biên bản kèm ảnh. Báo cáo đo kích thước đối chiếu trực tiếp với dung sai trên bản vẽ, có chữ ký xác nhận của QC và đại diện Quý khách. Các ví dụ minh họa dưới đây mang tính tham khảo và sẽ được chốt theo yêu cầu dự án.

B1: Tiếp nhận RFQ và bản vẽ kỹ thuật

Ở bước khởi tạo, chúng tôi thu thập đầy đủ dữ liệu đầu vào để báo giá và lên kế hoạch sản xuất chính xác. Thông số trọng yếu gồm mác thép (201/304/316), đường kính, độ dày, chiều dài phát triển, bán kính uốn, áp suất – nhiệt độ làm việc, hoàn thiện bề mặt (BA/HL) và tiêu chuẩn tham chiếu. Ngoài ra, chúng tôi ghi nhận yêu cầu kiểm tra đặc biệt như kiểm tra áp lực, kiểm tra kích thước 100% hay lấy mẫu theo AQL.

Đồng thời, kỹ sư sản xuất rà soát tính khả thi và đề xuất lịch giao hàng theo SLA. Những điểm có nguy cơ rủi ro (bán kính uốn quá nhỏ, góc uốn liên hoàn, khe hở hàn) sẽ được đánh dấu để xử lý ở bước DFM. Với nhu cầu triển khai nhanh, Quý khách có thể tham khảo Dịch vụ gia công inox tổng thể để được đội ngũ kỹ thuật hỗ trợ chuẩn hóa RFQ và rút ngắn thời gian phản hồi.

B2: Tư vấn vật liệu & DFM

Chúng tôi tư vấn chọn vật liệu theo môi trường: 304 đa dụng cho môi trường ẩm trung tính; 316 phù hợp chloride/hóa chất và các dây chuyền vệ sinh thường xuyên. Ở góc độ DFM, đội ngũ đề xuất bán kính uốn khả thi, phương án giảm số mối hàn, thiết kế đồ gá (mandrel/wiper/clamp) và chuỗi công đoạn tối ưu để tiết kiệm chi phí, giữ ổn định dung sai.

Khi bản vẽ hiện trạng tiềm ẩn rủi ro thi công, chúng tôi đề xuất cập nhật bản vẽ, chốt lại kích thước tham chiếu, dung sai và phương pháp kiểm tra để tránh tranh cãi ở giai đoạn nghiệm thu. Mọi thay đổi đều được Quý khách duyệt trước khi chuyển lệnh sản xuất, đảm bảo minh bạch CAPEX/OPEX và kiểm soát TCO dài hạn.

B3–B6: Cắt → Uốn/Cuốn → Hàn → Hoàn thiện

Cắt. Ưu tiên gia công cắt ống inox bằng máy cắt laser CNC để đạt mép cắt sạch, ít ba via, hỗ trợ đột lỗ/khe trên ống. Với lô nhỏ/ống mỏng, cưa kim loại là phương án kinh tế, set-up nhanh. Uốn/Cuốn. Máy uốn ống CNC giúp kiểm soát góc – bán kính – chiều dài phát triển, hạn chế oval hóa. Với tiết diện đặc thù, chúng tôi có thể cuốn tạo hình theo jig chuyên dụng.

Hàn. Hàn TIG theo WPS đã phê duyệt; ở ứng dụng vệ sinh, thực hiện back purging để bảo vệ mặt trong mối hàn rồi tẩy rửa – passivation. Tham khảo thêm dịch vụ Hàn TIG/MIG theo WPS nếu Quý khách cần đội hàn chuyên trách cho các cụm ống phức tạp. Hoàn thiện. Làm sạch sau hàn, xử lý bề mặt đạt BA hoặc HL theo yêu cầu thẩm mỹ – vệ sinh.

B7–B8: Kiểm tra kín/áp lực → Đóng gói giao hàng

Kiểm tra kín/áp lực. Thực hiện theo bản vẽ/tiêu chuẩn: thử kín bằng khí hoặc thủy lực (thời gian giữ, mức áp, chênh áp cho phép). Lập biên bản kèm ảnh, dán tem “QC Passed” theo lô. Đo kích thước. Đo đường kính, độ dày, chiều dài, góc uốn, độ phẳng mép cắt… bằng thước cặp, thước đo góc, dưỡng bán kính; kết quả đối chiếu dung sai bản vẽ.

Đóng gói – bàn giao. Bọc PE/foam chống trầy, nắp chụp bảo vệ đầu ống, hút ẩm; pallet hóa theo kiện; dán nhãn truy xuất (mác thép, heat/lot, số HĐ). Hồ sơ bàn giao đầy đủ: CO/CQ vật liệu, biên bản thử kín/áp lực, báo cáo đo kích thước, ảnh mối hàn trước khi hoàn thiện bề mặt.

Để đảm bảo tính hệ thống, toàn bộ hồ sơ – quy trình – biểu mẫu được quản lý theo ISO 9001:2015. Tham khảo tiêu chuẩn quản trị chất lượng tại ISO 9001:2015. Với hạng mục thử áp, Quý khách có thể xem khái niệm cơ bản về hydrostatic test để đồng bộ ngôn ngữ kỹ thuật khi duyệt yêu cầu.

Nếu Quý khách cần khung tiêu chuẩn kỹ thuật chi tiết (TCVN/ASTM) để ghi rõ vật liệu, dung sai và yêu cầu thử nghiệm ngay trên bản vẽ, phần tiếp theo sẽ tổng hợp các tiêu chuẩn như ASTM A312/A554 và các yêu cầu kỹ thuật liên quan để thuận tiện cho thiết kế và nghiệm thu.

Yêu cầu kỹ thuật và tiêu chuẩn áp dụng (TCVN/ASTM) cho ống inox

Chỉ định rõ tiêu chuẩn vật liệu, dung sai, hoàn thiện và phương pháp kiểm tra (PT/VT/thử áp lực) trong RFQ giúp báo giá chính xác và nghiệm thu nhanh.

Tiếp nối phần quy trình và các điểm kiểm soát ISO 9001:2015, mục này gom lại một “bộ khung” tiêu chuẩn – yêu cầu kỹ thuật để Quý khách đưa thẳng vào RFQ/bản vẽ. Khi mọi thông số đều minh bạch ngay từ đầu, CAPEX/OPEX được kiểm soát, tiến độ sản xuất mượt và hồ sơ nghiệm thu diễn ra gọn gàng.

Danh mục tiêu chuẩn chính. Với ống chịu áp và điều kiện nhiệt, Quý khách nên tham chiếu ASTM A312; với ống cơ khí – trang trí, dùng ASTM A554. A312 cho phép ống liền mạch/hàn, chiều dày theo Schedule (SCH10/40/80) và thường gắn với yêu cầu thử kín/thử áp; A554 tập trung vào dung sai hình học và cấp hoàn thiện bề mặt (BA/HL, grit). Tại Việt Nam, có thể dẫn chiếu TCVN tương thích trong hợp đồng kỹ thuật; quan trọng là xác định rõ ống “chịu áp” hay “cơ khí/trang trí” để tránh nhầm lẫn tiêu chí nghiệm thu.

Yêu cầu kỹ thuật nên nêu rõ trong RFQ/bản vẽ. Ghi mác thép (304/316) và tiêu chuẩn ống (ASTM A312/A554/TCVN tương ứng); chỉ định kích thước OD/WT/chiều dài và dung sai cắt/uốn phù hợp thực tế thi công. Nếu mục tiêu vệ sinh/thẩm mỹ cao, hãy yêu cầu bề mặt BA hoặc HL, nêu cấp grit hoặc mục tiêu độ nhám (ví dụ tham khảo: đường ống vệ sinh Ra ≤ 0,8 µm). Đính kèm phương pháp kiểm tra: ngoại quan VT 100%, thấm màu PT cho mối hàn chọn mẫu hoặc 100% theo mức rủi ro, và thử kín/thử áp cho hạng mục dẫn chất lỏng/khí.

Hồ sơ – chứng từ bắt buộc. Mỗi lô vật liệu cần CO/CQ (CO CQ) truy xuất heat/lot. Với mối hàn giữ áp, hồ sơ Hàn inox theo WPS/PQR là điều kiện tiên quyết trước khi sản xuất; thợ hàn có chứng nhận phù hợp. Khi áp dụng thử áp lực ống inox (khí hoặc nước), cần có biên bản thử kín/áp lực nêu rõ áp suất thử, thời gian giữ và tiêu chí chấp nhận; kèm báo cáo đo kích thước để chốt nghiệm thu.

Tiêu chuẩn vật liệu và ống: ASTM A312/A554 và TCVN

Xác định đúng loại ống theo ứng dụng. Hệ thống dẫn chất lỏng/khí, chịu áp – nhiệt nên dùng “ống công nghiệp” theo ASTM A312, chọn chiều dày theo Schedule và cấu hình kết nối phù hợp (mặt bích/phụ kiện chuẩn). Hạng mục cơ khí/trang trí (lan can, khung, ốp trang trí) sử dụng “ống cơ khí” theo ASTM A554, tập trung vào độ thẳng, độ đồng đều tiết diện và hoàn thiện bề mặt. Việc phân loại dứt khoát ngay trong RFQ giúp các bên nói cùng ngôn ngữ kỹ thuật, rút ngắn vòng phê duyệt.

Liên hệ TCVN và cách dẫn chiếu. Trong hợp đồng kỹ thuật tại Việt Nam, Quý khách có thể ghi “Áp dụng ASTM A312/A554 hoặc TCVN tương thích khi có” để bảo toàn ý định thiết kế, đồng thời linh hoạt cho nguồn cung trong nước. Khi cần, tách riêng yêu cầu vật liệu (mác 304/316), dung sai kích thước, cấp bề mặt và thử nghiệm để cơ sở nghiệm thu rõ ràng, không phụ thuộc vào cách hiểu khác nhau giữa tiêu chuẩn.

Ghi rõ cấp bề mặt và yêu cầu vệ sinh cho F&B/y tế. Với môi trường HACCP/GMP, hãy chỉ định BA/HL và mục tiêu Ra; kèm yêu cầu back purging và tẩy rửa – passivation sau hàn. Bề mặt đồng nhất (ví dụ 240/320 grit hoặc BA) giúp giảm điểm bám bẩn và đơn giản hóa vệ sinh, từ đó tối ưu OPEX cho bảo trì định kỳ.

Dung sai, độ nhám, phương pháp kiểm tra

Quy định dung sai cắt/uốn phù hợp năng lực thiết bị. Ở lô sản lượng vừa – lớn, cắt laser CNC và uốn ống CNC giúp giữ ổn định chiều dài phát triển và góc uốn; Quý khách có thể nêu mức tham khảo như dung sai cắt ±0,5–1,0 mm, góc uốn ±0,5° và kiểm soát oval hóa trong ngưỡng chấp nhận (tùy dự án). Những con số này cần được xác nhận qua mẫu FAI để khóa thông số cho sản xuất hàng loạt.

Độ nhám – hoàn thiện bề mặt sau đánh bóng. Đối với đường ống yêu cầu vệ sinh, quy định rõ cấp grit và mục tiêu Ra giúp nhà sản xuất chọn quy trình đánh bóng phù hợp. BA cho độ bóng sâu và ít bám bẩn; HL có vân chải giấu xước tốt trong môi trường vận hành; cả hai nên đi kèm yêu cầu làm sạch sau hàn để duy trì lớp thụ động của inox.

Phương pháp kiểm tra và tiêu chí nghiệm thu. Kiểm tra ngoại quan VT 100% phát hiện cong vênh, xước sâu, khuyết tật hở. Kiểm tra thấm màu PT nhằm phát hiện nứt bề mặt tại mối hàn; có thể chọn mẫu theo rủi ro hoặc 100% cho hạng mục quan trọng (tham khảo khái niệm tại Dye penetrant inspection). Với hệ ống giữ áp, thực hiện thử kín/thử áp (khí hoặc nước) và ghi rõ áp suất thử, thời gian giữ, mức sụt áp chấp nhận để chốt pass/fail.

Khung yêu cầu kỹ thuật mẫu để chèn vào RFQ

Đây là khung mẫu để Quý khách “copy & điền” cho nhanh gọn. Các trị số là ví dụ tham khảo và sẽ được chốt theo dự án thực tế.

Một số câu hỏi nhanh. Gia công ống inox có cần kiểm định? Có: tối thiểu là CO/CQ vật liệu; với mối hàn chịu áp cần WPS/PQR và biên bản thử kín/thử áp. Ống dùng cho chất lỏng/khí cần yêu cầu rõ mức áp thử và thời gian giữ theo tiêu chuẩn áp dụng để thống nhất nghiệm thu.

Khi khung tiêu chuẩn – dung sai – kiểm tra đã rõ, bước kế tiếp là nhìn vào bức tranh ứng dụng thực tế và các case study của Cơ Khí Hải Minh để Quý khách tham chiếu nhanh hiệu quả triển khai theo từng ngành.

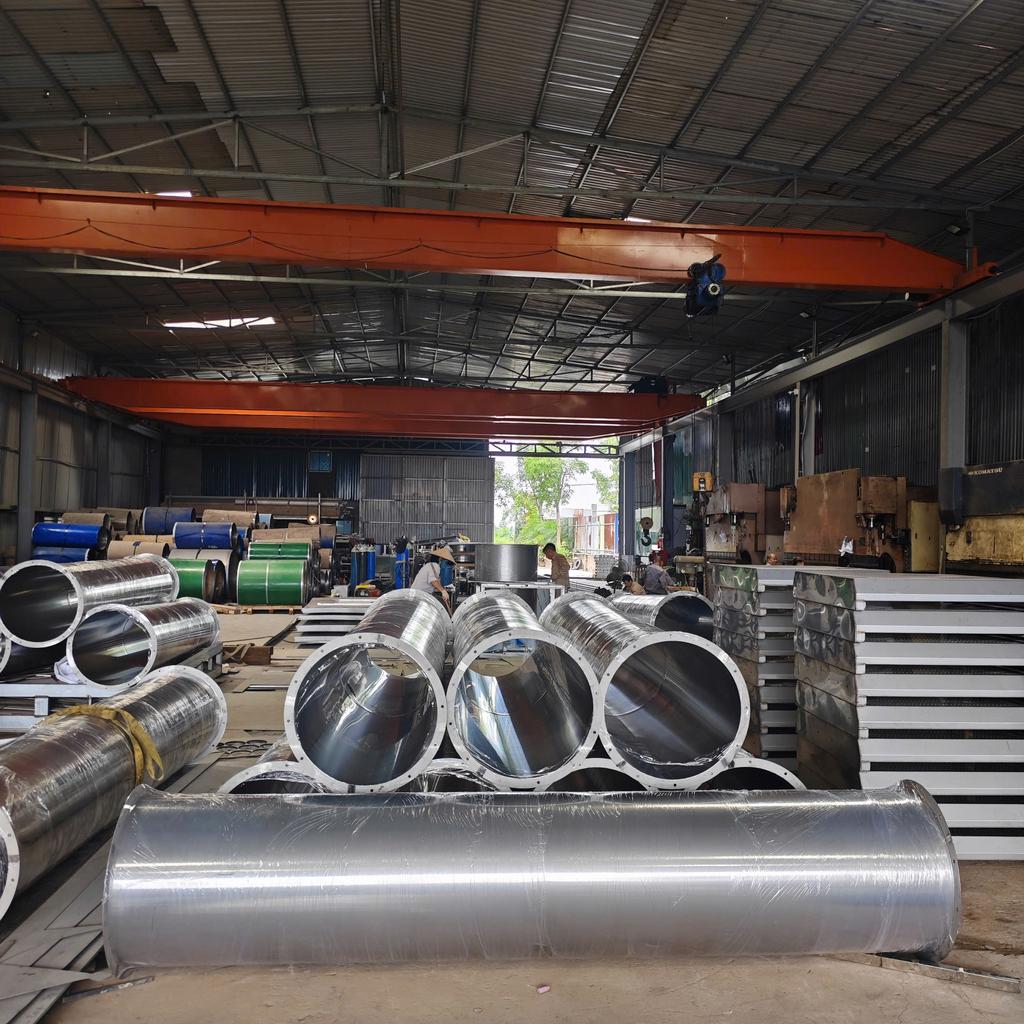

Ứng dụng công nghiệp và case study của Cơ Khí Hải Minh

Cơ Khí Hải Minh đã triển khai nhiều dự án F&B, xử lý nước, HVAC với 304/316, hàn TIG sạch và kiểm tra áp lực, đáp ứng tiêu chuẩn vệ sinh và tiến độ gắt gao.

Sau khi đã chốt khung tiêu chuẩn và yêu cầu kỹ thuật, đây là phần Quý khách có thể đối chiếu trực tiếp vào thực tế triển khai. Chúng tôi tổng hợp các nhóm ứng dụng tiêu biểu và những case study gia công ống inox nội địa kèm thông số then chốt, để Quý khách hình dung rõ năng lực thực thi, tiêu chí nghiệm thu và tiến độ thực tế.

Ngành ứng dụng trọng điểm. Gia công ống inox theo yêu cầu của Quý khách phục vụ các mảng: F&B/bếp khách sạn, dược phẩm, xử lý nước, HVAC/ống gió inox và hạng mục kiến trúc. Trong F&B, inox 304/316 kết hợp hàn TIG sạch, back purging và đánh bóng BA/HL giúp tối ưu vệ sinh. Ở dược phẩm và xử lý nước, 316/A312 kháng chloride tốt, dễ nghiệm thu bằng thử kín/thử áp và hồ sơ CO/CQ. Với HVAC, ống gió inox bền trong môi trường ẩm – ven biển, hạn chế ăn mòn và giữ thẩm mỹ ổn định qua thời gian; còn kiến trúc cần đồng đều bề mặt BA/HL cho cảm quan cao cấp.

Case study – dữ liệu Quý khách có thể kỳ vọng. Mỗi dự án đều được mô tả rõ vật liệu (201/304/316), đường kính điển hình (ví dụ DN25–DN80), bề mặt (BA/HL), cấu hình mối hàn (TIG, back purging), mức thử kín/áp lực, và SLA tiến độ. Kết quả nghiệm thu bao gồm ảnh mối hàn, báo cáo đo kích thước, biên bản thử kín/áp lực, cùng CO/CQ vật liệu. Các ví dụ dưới đây là trích đoạn tiêu biểu trong danh mục dự án thực tế của chúng tôi.

F&B và bếp công nghiệp: vệ sinh theo HACCP/GMP

Trong nhà bếp khách sạn/nhà hàng, dòng chảy chất lỏng nóng – lạnh, dầu mỡ và tẩy rửa diễn ra liên tục; ống inox 304/316 với hàn TIG sạch và đánh bóng BA/HL giúp giảm điểm bám bẩn và rút ngắn thời gian vệ sinh định kỳ. Chúng tôi thiết kế lộ trình ống hạn chế góc chết, tránh kẽ bẩn và bố trí độ dốc thoát nước hợp lý, đồng bộ với bẫy mỡ và điểm xả CIP khi có yêu cầu. Tiêu chí nghiệm thu tập trung vào độ kín, bề mặt mối hàn sạch mặt ngoài – tái thụ động hóa sau hàn, và tính đồng đều thẩm mỹ ở các khu vực lộ thiên. Để tham chiếu khung quản trị vệ sinh, Quý khách có thể xem thêm về HACCP và GMP.

• Vật liệu khuyến nghị: 304 cho đa số khu bếp; 316 cho khu vực tiếp xúc chloride/tẩy rửa đậm đặc.
• Quy trình: cắt/uốn CNC, hàn TIG sạch với back purging, đánh bóng BA/HL theo vị trí lắp đặt.
• Kiểm soát chất lượng: VT 100%, thấm màu chọn mẫu theo rủi ro mối hàn, thử kín/thử áp khi hệ ống giữ áp.

Xử lý nước và dược phẩm: ưu tiên inox 316 và kiểm tra nghiêm ngặt

Môi trường nước mặn, RO, khử khoáng hoặc hóa chất CIP/SIP đòi hỏi 316 theo chuẩn ống công nghiệp ASTM A312 để chống ăn mòn rỗ. Mọi mối hàn đều được kiểm soát hồ sơ WPS/PQR; mặt trong được bảo vệ bằng back purging, sau đó tẩy rửa – passivation nhằm phục hồi lớp thụ động. Hệ ống được kiểm tra kín hoặc thử áp (khí/nước) theo yêu cầu, có thời gian giữ và mức áp cụ thể; hồ sơ CO/CQ và nhật ký QC đi kèm khi nghiệm thu. Với các điểm kết nối thiết bị, chúng tôi khuyến nghị dùng mặt bích – phụ kiện đồng bộ vật liệu để hạn chế chênh lệch điện hóa; Quý khách có thể tham khảo Gia công mặt bích, phụ kiện đấu nối để đồng bộ hệ thống.

• Vật liệu – tiêu chuẩn: 316/A312 cho đường ống chịu áp; bề mặt hoàn thiện phù hợp yêu cầu vệ sinh.
• Thử nghiệm: thử kín/thử áp với biên bản đo áp – thời gian giữ; báo cáo kích thước so dung sai bản vẽ.
• Hồ sơ: CO/CQ theo heat/lot, ảnh mối hàn, checklist FAI–IPQC–OQC.

HVAC/Ống gió inox và kiến trúc: bền, thẩm mỹ

HVAC ống gió inox phát huy lợi thế tại môi trường ẩm, ăn mòn hoặc ven biển, nơi tôn mạ kẽm xuống cấp nhanh. Vật liệu 304 bề mặt HL cho kiến trúc – thương mại giữ thẩm mỹ ổn định, che xước tốt, và dễ vệ sinh. Chúng tôi thiết kế hệ treo đỡ có đệm cao su chống rung, khoảng treo hợp lý để giảm ồn và tránh võng; mối nối kín khí được kiểm tra bằng phương pháp rò khí/lưu lượng để đảm bảo hiệu suất. Khi khu vực trưng bày cần điểm nhấn, bề mặt BA cho độ bóng sâu và cảm quan cao cấp.

• Độ dày tham khảo: 0,8–1,2 mm tùy khẩu độ và yêu cầu cứng vững.
• Giải pháp chống rung: treo đỡ bằng thanh ren – tai treo có đệm; cách ly rung động tại quạt/động cơ.
• Bảo trì: vệ sinh bề mặt định kỳ, kiểm tra mối nối kín khí và siết lại treo đỡ theo chu kỳ.

Case study 1: Hệ thống ống bếp nhà hàng – Hà Nội

Dự án gia công uốn ống inox Hà Nội cho khu bếp nhà hàng tiêu chuẩn khách sạn. Vật liệu: 304, ống Ø38,1 × 1,5 mm và Ø50,8 × 1,5 mm (ASTM A554 cho khu lộ thiên; A312 cho nhánh giữ áp). Quy trình: cắt – uốn CNC, hàn TIG sạch có back purging; bề mặt BA tại các vị trí lộ thiên, HL cho khu kỹ thuật. Thử kín hệ ống bằng khí ở 3,0–4,0 bar, giữ 20 phút không sụt áp đo được; VT 100% bề mặt mối hàn. SLA hoàn thành 12 ngày làm việc kể từ khi duyệt FAI; bàn giao kèm CO/CQ, ảnh mối hàn và checklist OQC.

Case study 2: Cụm ống xử lý nước – TP.HCM

Dự án tại nhà máy nước công nghiệp, phạm vi chế tạo skid cụm lọc – bơm tuần hoàn. Vật liệu: 316 theo ASTM A312, đường kính DN25–DN80, chiều dày theo SCH10. Hàn TIG theo WPS/PQR; sau hàn tẩy – passivation toàn bộ mối nối. Thử áp thủy lực 1,5 × áp thiết kế (ví dụ 6,0 bar nếu thiết kế 4,0 bar), giữ 30 phút, không rò – không sụt áp. Hồ sơ bàn giao: CO/CQ, biên bản thử áp, báo cáo kích thước, ảnh mối hàn; thời gian thi công – nghiệm thu: 14 ngày. Nếu Quý khách đang cần triển khai nhanh tại khu vực phía Nam, mời tham khảo Dịch vụ tại TP.HCM để lên lịch khảo sát.

Case study 3: Ống gió inox – khu thương mại ven biển

Hạng mục HVAC ống gió inox cho trung tâm thương mại ven biển có độ ẩm và hơi muối cao. Vật liệu: 304 bề mặt HL; chiều dày 1,0 mm cho tuyến chính và 0,8 mm cho nhánh phụ. Mối nối kín khí cấp yêu cầu, treo đỡ chống rung bằng gối cao su; bề mặt xử lý chống bám muối và quy trình vệ sinh định kỳ. Kết quả nghiệm thu: đo rò khí đạt mức yêu cầu, độ ồn trong dải thiết kế; dễ bảo trì nhờ bố trí cửa thăm hợp lý. Khu vực miền Trung có nhu cầu tương tự có thể liên hệ Dịch vụ tại Đà Nẵng để được tư vấn hiện trường.

“Năng lực sản xuất của Cơ Khí Hải Minh rất tốt. Toàn bộ hệ thống bếp cho nhà hàng của chúng tôi được bàn giao đúng tiến độ, chất lượng inox 304 đúng cam kết.”

— Anh Việt, Xưởng sản xuất rượu gạo công nghiệp quận 12

Câu hỏi nhanh: Đơn vị gia công ống inox uy tín nên có chứng chỉ gì? Tối thiểu là ISO 9001:2015, WPS/PQR cho hàn chịu áp, CO/CQ vật liệu theo heat/lot và bộ hồ sơ QC gồm FAI–IPQC–OQC cùng biên bản thử kín/áp lực khi hệ ống giữ áp.

Với mỗi công trình, chúng tôi tối ưu giải pháp theo môi trường và mục tiêu vận hành, từ vật liệu – công nghệ đến hồ sơ nghiệm thu, đảm bảo hiệu suất và TCO hợp lý. Cần triển khai gấp hay đặt hàng lặp lại, đội ngũ sẽ đề xuất cấu hình gia công ống inox theo yêu cầu phù hợp để Quý khách kiểm soát tiến độ và ngân sách.

Ngay sau phần ứng dụng và case study, Quý khách sẽ có khung giá tham chiếu và mô hình báo giá minh bạch để ước lượng ngân sách, lập kế hoạch và chốt tiến độ cung cấp.

Thị trường Việt Nam, khung giá và mô hình báo giá minh bạch

Giá gia công phụ thuộc vật liệu, kích thước, độ phức tạp và yêu cầu QC; Hải Minh báo giá minh bạch theo cấu phần và cung cấp checklist RFQ để tối ưu chi phí.

Tiếp nối các case study vừa trình bày, bức tranh chi phí sẽ rõ ràng nhất khi Quý khách nhìn giá theo biến số kỹ thuật và cấu phần dịch vụ. Chúng tôi tách bạch từng hạng mục để Quý khách kiểm soát CAPEX, dự liệu OPEX và tối ưu tổng chi phí sở hữu (TCO) ngay từ khâu lập kế hoạch. Cách tiếp cận này phù hợp với nhu cầu lập ngân sách, so sánh nhà cung cấp, cũng như tiêu chuẩn hóa yêu cầu trên RFQ.

Với các cấu hình tiêu chuẩn (ống A312/A554, hàn TIG sạch, hoàn thiện BA/HL), đơn giá thi công ống inox được quyết định bởi mác thép (201/304/316), OD/WT/chiều dài, số công đoạn cắt–uốn–hàn, cấp hoàn thiện, kiểm định và tiến độ. Ở nhóm phổ biến nhất là 304, Quý khách có thể Tham khảo khung giá inox 304 để định vị phạm vi ngân sách; khi cần mô phỏng nhanh theo bản vẽ, hãy Nhận RFQ gia công inox theo bản vẽ để đội ngũ kỹ sư phản hồi trong thời gian ngắn.

Các yếu tố tạo nên giá: từ vật liệu đến kiểm định

Mác thép – kích thước – công đoạn – bề mặt – QC là 5 biến số lớn nhất. Vật liệu 201/304/316 quyết định nền tảng chi phí và độ bền môi trường; 316 (có Mo) thường cao hơn nhưng giảm rủi ro ăn mòn chloride, phù hợp các dự án xử lý nước và ven biển. Kích thước (OD), độ dày (WT) và chiều dài phát triển ảnh hưởng trực tiếp đến lượng vật liệu và thời gian gia công. Độ phức tạp uốn/hàn tăng khi có nhiều đoạn uốn liên hoàn, bán kính uốn nhỏ, hoặc mối hàn yêu cầu back purging. Bề mặt BA (gương) hay HL (hairline) chi phối thời lượng đánh bóng. Yêu cầu QC như VT 100%, PT chọn mẫu/100%, thử kín/thử áp cũng tạo ra chi phí kiểm định riêng cho mỗi lô.

• Ví dụ 1: Ống dày (WT lớn) + nhiều đoạn uốn nhỏ R → tăng thời gian set-up đồ gá, nguy cơ oval hóa cao → cần CNC + mandrel/wiper die → chi phí gia công tăng.
• Ví dụ 2: Bề mặt BA lộ thiên yêu cầu “đẹp gương” → thêm công đoạn đánh bóng và kiểm soát trầy xước trong đóng gói → chi phí hoàn thiện và logistics tăng.
• Ví dụ 3: Hệ ống cần thử áp thủy lực, giữ áp 20–30 phút → phát sinh nhân công, thiết bị, biên bản QC → chi phí kiểm định được hạch toán riêng.

Tiến độ và hệ số ca đêm. Khi Quý khách cần giao gấp, chi phí thường tăng do phải điều phối thiết bị, tăng ca/ca đêm, và ưu tiên lịch máy. Mức tăng phụ thuộc quy mô lô hàng, số công đoạn CNC (cắt laser, uốn ống CNC) và điều kiện kiểm định. Với lô nhỏ tiêu chuẩn, SLA giao hàng có thể ở mốc 3–7 ngày làm việc sau khi duyệt FAI; lô trung bình 7–14 ngày; lô lớn/đặc thù sẽ chốt theo lịch máy và yêu cầu QC. Việc khóa thông số trên RFQ giúp chúng tôi chốt SLA minh bạch và duy trì tính dự đoán cho kế hoạch lắp đặt của Quý khách.

Mô hình báo giá minh bạch và ví dụ cấu phần

Báo giá theo cấu phần, nhìn thấy “đồng nào việc nấy”. Cơ Khí Hải Minh trình bày báo giá theo cấu phần để Quý khách kiểm soát từng hạng mục: vật liệu, gia công (cắt–uốn–hàn), hoàn thiện bề mặt, QC/kiểm định, logistics – đóng gói, và chi phí kỹ thuật/DFM nếu có. Cách thể hiện này giúp các bộ phận kỹ thuật – mua hàng – tài chính rà soát nhanh các điểm có thể tối ưu, ví dụ giảm số mối hàn, tăng bán kính uốn khả thi, hoặc chọn lại cấp hoàn thiện phù hợp khu vực lắp đặt.

• Vật liệu: theo mác thép (201/304/316), chuẩn ống (ASTM A312/A554), OD/WT/chiều dài, tỷ lệ hao hụt.
• Gia công: cắt (laser CNC hay cưa kim loại), uốn (CNC hay thủ công), hàn (TIG, có/không back purging), làm sạch sau hàn.
• Hoàn thiện: BA/HL, cấp grit (ví dụ 240/320), kiểm soát xước.
• QC/kiểm định: VT, PT, thử kín/thử áp (khí/nước), biên bản – ảnh chứng từ.
• Logistics – đóng gói: bọc bảo vệ, nắp chụp đầu ống, pallet, vận chuyển.

Ví dụ mô phỏng phân bổ chi phí (tỷ lệ minh họa, không phải báo giá). Vật liệu 40–60%, gia công 20–30%, hoàn thiện 5–15%, QC/kiểm định 3–8%, logistics – đóng gói 2–7%, kỹ thuật/DFM 1–5%. Tỷ lệ thực tế thay đổi theo mác thép (ví dụ “giá ống inox công nghiệp 304” khác 201/316), mức độ phức tạp, tiêu chuẩn QC và tiến độ. SLA giao hàng sẽ được chốt cùng báo giá và điều kiện hợp đồng; chính sách bảo hành tiêu chuẩn cho mối hàn và bề mặt trong điều kiện vận hành đã mô tả trên RFQ. Nếu Quý khách đang cần “báo giá gia công ống inox” cho phương án so sánh, hãy gửi bản vẽ để chúng tôi lập hai kịch bản: tối ưu chi phí và tối ưu thẩm mỹ – vệ sinh.

RFQ checklist chi tiết để tối ưu báo giá và tiến độ

Thông tin bắt buộc trong RFQ. Để đơn giá thi công ống inox phản ánh đúng thực tế, RFQ cần đủ dữ liệu: bản vẽ kỹ thuật (định dạng PDF/DWG), mác thép (201/304/316), kích thước OD × WT × L, dung sai cắt/uốn, bán kính uốn, cấp bề mặt (BA/HL, mục tiêu Ra nếu có), tiêu chuẩn áp dụng (ASTM A312/A554/TCVN), yêu cầu QC (VT/PT, thử kín/thử áp với mức áp và thời gian giữ), số lượng theo lô, kế hoạch giao hàng mong muốn. Nêu rõ khu vực lộ thiên để chúng tôi đề xuất giải pháp đóng gói chống xước phù hợp.

• Tệp đính kèm: bản vẽ, bảng bom vật tư, ảnh hiện trường (nếu retrofit), lịch test/duyệt FAI.
• Ràng buộc tiến độ: mốc duyệt mẫu, mốc nghiệm thu, nhu cầu lắp đặt hiện trường.
• Điều kiện bảo hành & phạm vi nghiệm thu: tiêu chí pass/fail, phạm vi QC chứng từ.

Kênh tiếp nhận RFQ và tư vấn kỹ thuật. Quý khách có thể gửi hồ sơ qua trang liên hệ hoặc kết nối trực tiếp kỹ sư để được rà soát nhanh tính khả thi, đề xuất DFM, và chốt SLA giao hàng minh bạch. Với nhu cầu lặp lại, chúng tôi hỗ trợ tiêu chuẩn hóa spec và mẫu FAI để rút ngắn lead time cho các batch sau. Khi cần, hãy Nhận RFQ gia công inox theo bản vẽ để bắt đầu quy trình. Tham khảo định nghĩa khái quát về RFQ và SLA để đồng bộ thuật ngữ trong nội bộ.

Câu hỏi nhanh:

• Giá gia công ống inox tính theo những yếu tố nào? Chủ yếu theo mác thép (201/304/316), OD/WT/chiều dài, số công đoạn cắt–uốn–hàn, cấp hoàn thiện BA/HL, yêu cầu QC (VT/PT/thử kín–áp), và tiến độ. Tại Cơ Khí Hải Minh, báo giá luôn tách bạch cấu phần để Quý khách kiểm soát ngân sách.
• Đơn giá có bao gồm kiểm định không? Tùy yêu cầu dự án. Nếu có kiểm định, chúng tôi thể hiện như dòng chi phí riêng trong báo giá (ví dụ VT/PT, thử kín/thử áp) kèm biên bản nghiệm thu.

Khi Khung giá – mô hình báo giá – SLA đã minh bạch, bước kế tiếp là góc nhìn chiến lược: các xu hướng vật liệu và công nghệ sẽ tác động ra sao đến chi phí và hiệu suất trong tương lai. Ở phần tiếp theo, chúng tôi đưa ra Xu hướng tương lai và khuyến nghị đầu tư để Quý khách chủ động lập ngân sách trung – dài hạn.

Xu hướng tương lai và khuyến nghị đầu tư

Đầu tư vào cắt ống laser, uốn CNC đa trục, hàn orbital và truy xuất số sẽ nâng chất lượng, giảm phế liệu và tối ưu TCO cho hệ thống ống inox.

Sau khi đã có khung giá và mô hình báo giá minh bạch, bước tiếp theo là ra quyết định đầu tư thông minh để biến ngân sách thành lợi thế cạnh tranh bền vững. Công nghệ đúng giúp Quý khách giảm OPEX, giữ chất lượng ổn định theo lô, và rút ngắn thời gian nghiệm thu. Dưới đây là các xu hướng công nghệ và phương pháp quản trị chất lượng mà chúng tôi khuyến nghị ưu tiên trong 12–36 tháng tới.

1) laser tube cutting – cắt ống laser tích hợp đột lỗ/khe trong một lần chạy. Máy cắt laser CNC cho sai số thấp, biên cắt sạch, hầu như không cần làm sạch ba via. Quan trọng hơn, khả năng tích hợp đục lỗ, notch và khe lắp ngay trên ống giúp loại bỏ nhiều công đoạn khoan–gia công sau cắt, tăng tốc độ lắp ráp. Ở các dự án lặp lại, thời gian set-up được “khóa” theo chương trình, đảm bảo lô sau giống lô trước, đúng như thực tiễn của cắt laser được nêu trong tài liệu kỹ thuật về gia công ống.

2) Uốn ống CNC đa trục – kiểm soát bán kính/biến dạng nhất quán. Uốn CNC giữ ổn định góc uốn, chiều dài phát triển và hạn chế oval hóa, đặc biệt khi có nhiều đoạn uốn liên tiếp hoặc bán kính nhỏ. Với đồ gá phù hợp (mandrel, wiper, clamp), độ nhăn sườn trong được kiểm soát tốt, giảm phế phẩm và thời gian chỉnh sửa. Nếu Quý khách đang chuẩn hóa năng lực, hãy xem dịch vụ gia công CNC inox để chốt dung sai mục tiêu và quy trình vận hành.

3) Hàn orbital – chuẩn vệ sinh cho F&B/dược. Hàn orbital là biến thể tự động hóa của GTAW/TIG, đảm bảo hồ quang quay đều quanh ống, mối hàn đồng nhất và mặt trong mịn hơn, rất phù hợp đường ống vệ sinh. Khi kết hợp back purging và tẩy–thụ động hóa sau hàn, độ nhám bề mặt bên trong được kiểm soát, giảm điểm tích tụ vi sinh, phục vụ nghiệm thu theo HACCP/GMP. Tham khảo khái quát về công nghệ tại Orbital welding.

4) Truy xuất số (digital traceability) – rút ngắn nghiệm thu. Áp dụng mã vạch/QR cho từng bó ống, heat/lot, mối hàn, và kết quả QC (FAI/IPQC/OQC). Khi nghiệm thu, đối chiếu ngay trên tem/QR giúp giảm lỗi giao tiếp và tiết kiệm thời gian lập biên bản. Với hệ thống lặp lại, dashboard QC hiển thị tỷ lệ phế liệu, sai lệch dung sai theo ca/máy để khóa gốc rễ vấn đề.

5) DFM và tối ưu vật liệu – giảm CAPEX, tối ưu TCO. Thiết kế theo DFM (Design for Manufacturability) cho phép giảm số mối hàn, tăng bán kính uốn khả thi và chuẩn hóa cụm chi tiết để sản xuất nhanh, ít rủi ro. Đồng thời, chọn đúng mác thép 304/316 theo môi trường vận hành làm giảm chi phí vòng đời. Xem khái niệm DFM tại Design for manufacturability.

• Chỉ số tác động chính: tỷ lệ phế liệu (scrap rate), thời gian set-up, thời gian chu kỳ, dung sai tổng hợp, số lỗi QC/100 chi tiết, thời gian nghiệm thu, và chi phí vận hành theo năm (OPEX).

Lộ trình áp dụng thực tế cho chủ đầu tư/nhà thầu

Ngắn hạn (0–6 tháng): chuẩn hóa RFQ, sàng lọc nhà thầu có CNC/TIG, triển khai truy xuất CO/CQ. Bắt đầu bằng việc chuẩn hóa hồ sơ RFQ: ghi rõ mác thép (304/316), tiêu chuẩn ống (ASTM A312/A554), dung sai cắt/uốn, yêu cầu QC (VT/PT/thử kín–áp). Chọn nhà thầu có máy cắt laser, uốn ống CNC và đội hàn TIG sạch, có hồ sơ WPS/PQR khi cần. Thiết lập dán nhãn heat/lot và lưu trữ CO/CQ theo lô để nghiệm thu minh bạch và quay vòng dữ liệu nhanh khi có phát sinh.

Trung hạn (6–18 tháng): thêm thử áp lực chuẩn, dashboard QC; đánh giá theo TCO thay vì chỉ chi phí đầu. Chuẩn hóa quy trình thử kín/thử áp (áp thử, thời gian giữ, tiêu chí chấp nhận) để các bên nói cùng ngôn ngữ khi bàn giao. Xây dashboard QC theo ca/máy để theo dõi dung sai và phế phẩm, từ đó ra quyết định đầu tư máy móc/đồ gá hợp lý. Chuyển cách đánh giá từ giá/m đến TCO dựa trên độ bền môi trường, thời gian dừng máy và chi phí bảo trì, đặc biệt ở dự án ven biển/tiếp xúc chloride.

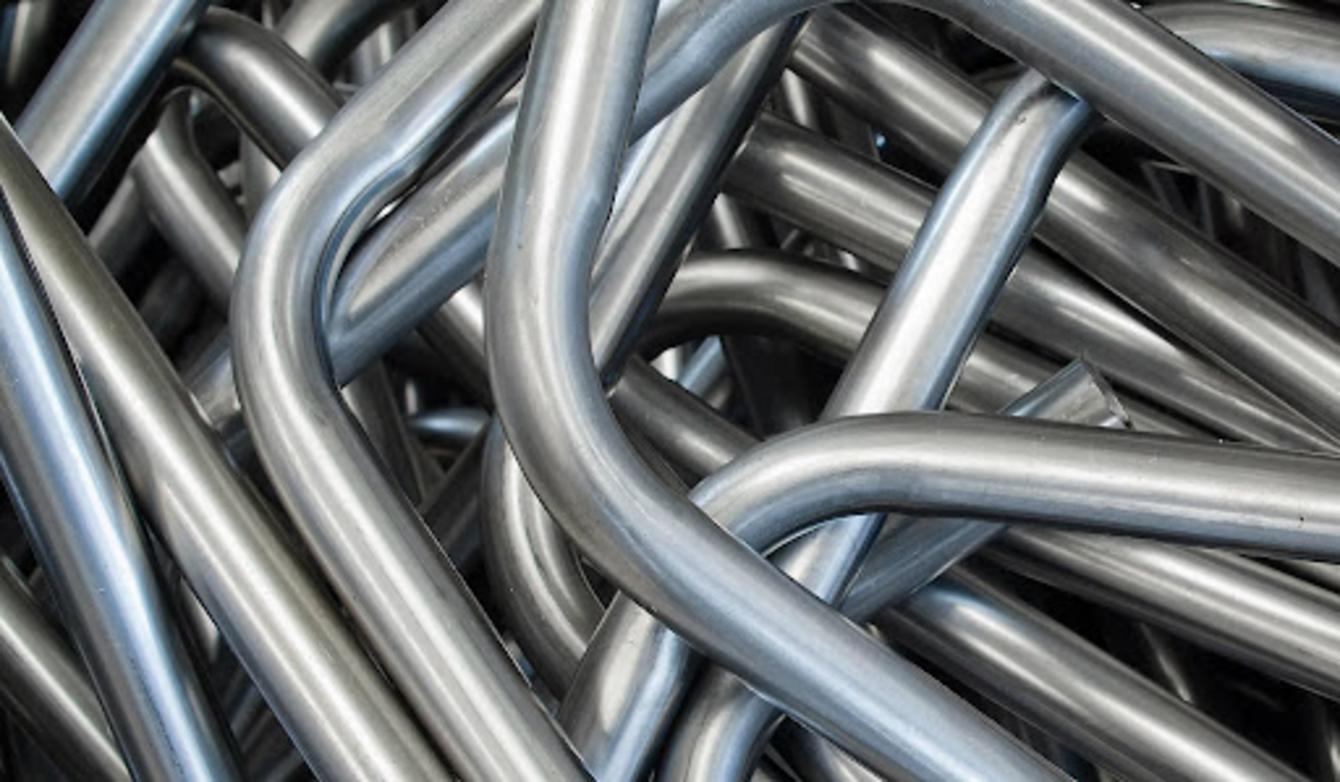

Doanh nghiệp nên đầu tư gì để tối ưu TCO và chất lượng? Thứ tự ưu tiên gợi ý: 1) Trang bị/thuê dịch vụ laser tube cutting cho các chi tiết yêu cầu dung sai cắt và lỗ/khe tích hợp; 2) Chuẩn hóa uốn ống CNC cho các tuyến cong phức tạp, nhiều góc liên tiếp; 3) Áp dụng hàn orbital cho đường ống vệ sinh trong F&B/dược, kết hợp back purging; 4) Xây hệ truy xuất số tới cấp mối hàn/kết quả QC; 5) Triển khai DFM ngay từ bản vẽ để tối ưu vật liệu và giảm số công đoạn.

Các xu hướng và lộ trình trên sẽ giúp Quý khách kiểm soát rủi ro kỹ thuật, ổn định chất lượng theo lô và tối ưu tổng chi phí sở hữu trong 3–5 năm tới. Ngay bên dưới là phần “Điểm Nổi Bật Chính Cần Ghi Nhớ” để Quý khách tóm tắt nhanh các quyết định quan trọng trước khi chốt kế hoạch.
