Vỏ Tủ Điện Điều Khiển Là Gì? Ứng Dụng Thực Tiễn Tại Nhà Máy Việt Nam

Vỏ tủ điện điều khiển là lớp vỏ bọc bên ngoài chứa các thiết bị điện và điều khiển, giúp bảo vệ thiết bị và đảm bảo an toàn cho người vận hành trong các nhà máy và hệ thống công nghiệp.

Trong môi trường công nghiệp Việt Nam, Quý khách thường cần một giải pháp vỏ bảo vệ để hệ thống điện vận hành ổn định, an toàn và dễ bảo trì. Khái niệm “vỏ tủ điện điều khiển là gì” không chỉ dừng ở chiếc hộp kim loại; đó là một kết cấu cơ khí có tiêu chuẩn, có khả năng chịu tác động môi trường và hỗ trợ bố trí thiết bị bài bản cho tủ điều khiển công nghiệp.

Định nghĩa – vai trò của kết cấu cơ khí vỏ tủ. Về bản chất, vỏ tủ là khung – thân – cánh – bản lề – khóa – gioăng tạo thành không gian kín để lắp các khí cụ như PLC, biến tần, contactor, aptomat, rơle, thanh đấu nối… Theo dữ liệu thực hành, vỏ thường chế tạo từ thép sơn tĩnh điện, thép không gỉ, hoặc vật liệu cách điện bền bỉ; bề mặt hoàn thiện giúp tăng độ bền và tính thẩm mỹ. Bên trong có tấm panel kim loại tháo rời để gắn thiết bị, tạo điều kiện đi dây gọn gàng, thuận tiện lắp đặt – bảo dưỡng. Với ứng dụng ngoài trời hay môi trường khắc nghiệt, lựa chọn cấp bảo vệ IP thích hợp (IP54 – IP65, thậm chí IP66) là nền tảng để duy trì hiệu suất vận hành.

• Cấu kiện tiêu biểu: thân vỏ, cánh cửa đơn/đôi, bản lề, khóa cam, gioăng EPDM, tấm panel, nắp che cáp, đế đặt sàn hoặc tai treo tường.
• Vật liệu tham khảo: thép sơn tĩnh điện cho chi phí tối ưu; inox 304 cho môi trường ẩm, ăn mòn; FRP/composite cho khu vực có hóa chất.

Mục đích sử dụng – an toàn và tính hệ thống. Vỏ tủ giúp cách ly các phần mang điện khỏi người vận hành, giảm rủi ro điện giật, ngắn mạch do ẩm/bụi/va đập. Gioăng kín, kết cấu khóa – bản lề chắc chắn và cấp kín nước – chống bụi theo tiêu chuẩn IEC 60529 (IP) giúp thiết bị bên trong bền hơn, giảm thời gian dừng máy (OPEX), tăng tuổi thọ và kiểm soát tốt chi phí vòng đời (TCO). Không gian bố trí theo bản vẽ kỹ thuật giúp lắp đặt khoa học, phân tách đường lực – điều khiển – truyền thông, sẵn sàng cho mở rộng về sau mà không đội CAPEX vượt kế hoạch.

• Tổ chức hệ thống: đánh số dây, máng cáp, rail DIN, sơ đồ nhãn mạch rõ ràng để rút ngắn thời gian nghiệm thu và bảo trì.
• Khả năng tương tác: bố trí nút nhấn, đèn báo, HMI ở mặt cánh để thao tác nhanh và an toàn.

Ứng dụng điển hình trong nhà máy Việt Nam. Vỏ tủ điện được dùng rộng rãi cho các cụm điều khiển bơm, băng tải, máy nén khí, hệ chiếu sáng, tủ ATS chuyển nguồn và nhiều dây chuyền tự động hóa. Mỗi kịch bản có yêu cầu môi trường khác nhau, kéo theo lựa chọn vật liệu – cấp IP – kiểu lắp đặt phù hợp để tối ưu hiệu suất và tuổi thọ.

• Trạm bơm/ xử lý nước thải: ưu tiên IP65–IP66, inox 304 hoặc sơn phủ bền ăn mòn; lỗ thông hơi chống nước.
• Băng tải/ trạm trộn: tủ đặt sàn, đế chịu lực, không gian panel rộng cho contactor/biến tần công suất lớn.
• Chiếu sáng khu công nghiệp: tủ treo tường gọn, bố trí aptomat phân nhánh, rơle thời gian/PLC.
• ATS – chuyển nguồn: cơ cấu khóa liên động, chỉ báo nguồn, khoang cáp riêng để thao tác an toàn.

Cơ Khí Hải Minh sẵn sàng tư vấn bản vẽ, chọn vật liệu, cấp IP và giải pháp làm mát phù hợp để hệ thống của Quý khách vận hành ổn định. Ngay sau phần mở đầu, nội dung “Lợi Ích Cốt Lõi” sẽ hệ thống hóa những giá trị mà một vỏ tủ được thiết kế đúng chuẩn mang lại cho thiết bị và con người.

Lợi Ích Cốt Lõi: An Toàn Điện, Bảo Vệ Thiết Bị, Tối Ưu Vận Hành & Tuổi Thọ

Sử dụng vỏ tủ điện điều khiển chất lượng mang lại lợi ích kép về an toàn tuyệt đối cho con người, kéo dài tuổi thọ thiết bị đắt tiền và tối ưu hóa quy trình vận hành, bảo trì hệ thống.

Sau khi Quý khách đã nắm khái niệm và vai trò của vỏ tủ điều khiển trong phần trước, câu hỏi tiếp theo là: đầu tư vào một vỏ tủ chất lượng mang lại lợi ích cụ thể gì cho nhà máy? Ở góc nhìn vận hành – bảo trì, một vỏ tủ được thiết kế đúng chuẩn là điểm tựa cho an toàn điện, là lớp “lá chắn” bảo vệ thiết bị có giá trị cao, đồng thời giúp hệ thống đạt hiệu suất ổn định, dễ quản lý và tiết kiệm OPEX. Những lợi ích dưới đây là cơ sở để Quý khách ra quyết định với tổng chi phí sở hữu (TCO) tối ưu.

An toàn cho người vận hành

Ngăn ngừa nguy cơ giật điện, cháy nổ bằng cách cách ly hoàn toàn các bộ phận mang điện. Vỏ tủ đạt cấp bảo vệ theo chuẩn IEC 60529 (IP) giúp chống bụi – chống nước, hạn chế tối đa xâm nhập gây chập mạch. Cánh tủ chắc chắn, khóa cam an toàn và gioăng kín bao quanh tạo nên vùng thao tác biệt lập với mạch lực và mạch điều khiển. Điểm tiếp địa trên thân vỏ giúp xả điện rò, giảm rủi ro cho người thao tác trong suốt vòng đời thiết bị.

Hạn chế các sự vô tình tác động vào thiết bị gây sự cố. Mặt cánh có thể bố trí nút nhấn, đèn báo, HMI để thao tác từ bên ngoài, tránh mở cửa tủ khi không cần thiết. Tem cảnh báo điện áp, biển chỉ dẫn và cơ cấu khóa liên động theo quy trình nội bộ giúp kiểm soát quyền truy cập. Cấu tạo bo tròn mép, pát gá chắn bảo vệ các phần tử nhạy cảm cũng giảm khả năng va đập vô tình trong khu vực sản xuất đông người.

• Giải pháp an toàn tiêu biểu: khóa cửa 2 điểm, bản lề ẩn, gioăng EPDM kín khít, chụp cáp chống xoắn, đầu cốt bọc cách điện, điểm tiếp địa chuẩn.
• Hiệu quả mang lại: an toàn điện cho ca vận hành, giảm nguy cơ tai nạn lao động, đáp ứng yêu cầu kiểm tra an toàn định kỳ.

Bảo vệ và kéo dài tuổi thọ thiết bị

Chống lại các yếu tố môi trường: bụi bẩn, hơi ẩm, hóa chất, nước và các vật rắn xâm nhập. Thân vỏ từ thép sơn tĩnh điện hoặc inox không gỉ kết hợp gioăng cao su kín giúp thiết bị bên trong duy trì điều kiện làm việc ổn định. Với khu vực ẩm ướt hoặc có hơi hóa chất, lựa chọn vật liệu bền ăn mòn và cấp IP cao là chìa khóa để bảo toàn hệ thống. Các phụ kiện như lỗ thở – xả ngưng, phin lọc gió, cửa che mưa giúp cân bằng độ ẩm, tránh đọng nước bên trong tủ.

Giảm thiểu hỏng hóc cho các linh kiện nhạy cảm như PLC, biến tần, màn hình HMI. Bụi mịn và hơi ẩm là nguyên nhân gây chập bản mạch, oxi hóa chân linh kiện, giảm tuổi thọ tụ và quạt làm mát. Khi vỏ tủ được thiết kế đúng, dòng khí lưu thông hợp lý và khả năng kín khít tốt sẽ hạn chế các tác nhân này. Kết quả là tỷ lệ dừng máy do sự cố môi trường giảm rõ rệt, đồng thời kéo dài chu kỳ bảo trì định kỳ.

Duy trì hiệu suất hoạt động ổn định và lâu dài cho toàn bộ hệ thống. Bố trí thiết bị trên panel, tách riêng đường lực – điều khiển – truyền thông, và đi dây theo máng – rail DIN giúp tản nhiệt tốt, tránh nhiễu chéo. Việc duy trì nhiệt độ – độ ẩm phù hợp bên trong vỏ tủ giúp các thiết bị điện tử đạt MTBF cao hơn, hoạt động êm và bền. Điều này chuyển hóa trực tiếp thành hiệu suất vận hành ổn định, tính sẵn sàng cao và TCO thuận lợi.

Tối ưu hóa không gian và quản lý

Tập trung các thiết bị điều khiển vào một vị trí, giúp dễ dàng quản lý, theo dõi. Cấu trúc vỏ tủ là không gian kỹ thuật có tổ chức: panel tháo rời, rail DIN, máng cáp và hệ thống đánh số dây – nhãn thiết bị. Khi cần mở rộng I/O hoặc nâng cấp biến tần/PLC, Quý khách có sẵn nền tảng bố trí gọn gàng để mở rộng mà không phá vỡ hiện trạng. Từ góc độ quản trị, cấu trúc này đồng bộ với tiêu chí 5S và rút ngắn thời gian huấn luyện nhân sự mới.

Tạo điều kiện thuận lợi và tiết kiệm thời gian cho việc lắp đặt, bảo trì, sửa chữa. Khả năng mở cửa lớn, panel rút được, sơ đồ dây rõ ràng cho phép kỹ thuật viên thao tác nhanh, giảm thời gian dừng máy. Việc chuẩn hóa vị trí aptomat, contactor, relay và layout cáp giúp chẩn đoán sự cố chính xác, hạn chế sai sót trong ca đêm. Tài liệu kèm theo như bản vẽ kỹ thuật, BOM và checklist kiểm tra trở nên hữu ích khi vỏ tủ được tổ chức khoa học ngay từ đầu.

Tóm lại, một giải pháp vỏ tủ chất lượng không chỉ mang lại an toàn điện và bảo vệ thiết bị, mà còn là nền tảng để tối ưu vận hành dài hạn. Ở phần sau, chúng tôi sẽ phân loại vỏ tủ theo môi trường lắp đặt, cấu trúc và ứng dụng cụ thể để Quý khách dễ dàng chọn đúng phương án cho bơm, băng tải, chiếu sáng, thang máy hay tủ ATS.

Phân Loại Vỏ Tủ Điều Khiển Theo Môi Trường, Cấu Trúc & Ứng Dụng (Trong nhà/ngoài trời, treo tường/đặt sàn; bơm, băng tải, chiếu sáng, thang máy, ATS)

Vỏ tủ điện điều khiển được phân loại đa dạng dựa trên môi trường lắp đặt (trong nhà/ngoài trời), kết cấu (treo tường/đặt sàn) và ứng dụng chuyên biệt (điều khiển bơm, ATS, chiếu sáng).

Từ những lợi ích cốt lõi đã nêu ở phần trước, bước kế tiếp để tối ưu TCO là chọn đúng nhóm vỏ theo bối cảnh vận hành thực tế. Phân loại vỏ tủ không chỉ là danh mục tên gọi; đó là khung tham chiếu để Quý khách ấn định cấp bảo vệ, cách bố trí, không gian dự phòng và phụ kiện phù hợp. Khi xác định rõ môi trường – cấu trúc – ứng dụng, Quý khách sẽ kiểm soát rủi ro tốt hơn, giảm chi phí vòng đời và tăng tính sẵn sàng của hệ thống.

Phân loại theo môi trường lắp đặt

Vỏ tủ trong nhà (Indoor): Dùng tại khu vực khô ráo, ít tác nhân ăn mòn, yêu cầu chống bụi ở mức cơ bản đến trung bình. Trọng tâm là bố trí khoa học bên trong (panel, rail DIN, máng cáp) để tối ưu thao tác và tản nhiệt cho thiết bị điều khiển. Với Vỏ tủ điện trong nhà, Quý khách có thể ưu tiên giải pháp tối ưu chi phí, tập trung vào tính gọn gàng, an toàn điện và khả năng mở rộng I/O. Khi hệ thống đặt trong phòng kỹ thuật có kiểm soát, lựa chọn này mang lại cân bằng tốt giữa CAPEX và OPEX.

Vỏ tủ ngoài trời (Outdoor): Làm việc trong môi trường mưa nắng, bụi bẩn và đôi khi có hơi muối/hóa chất nên cần cấp kín nước – chống bụi cao và vật liệu bền ăn mòn. Thiết kế thường có mái che, gờ chống nước, lỗ thở chống ngưng tụ và khóa 2 điểm để tăng độ kín và an toàn. Với Vỏ tủ điện ngoài trời, chúng tôi khuyến nghị kiểm soát nhiệt – ẩm bằng lọc gió/vent hoặc bộ sưởi tủ khi cần. Nhờ vậy, thiết bị như PLC, biến tần, relay vẫn đạt hiệu suất vận hành ổn định qua nhiều ca làm việc.

Phân loại theo cấu trúc và kiểu dáng

Dạng treo tường: Phù hợp kích thước nhỏ đến trung bình, tiết kiệm diện tích sàn và thuận tiện bảo trì ở cao độ thao tác. Thiết kế bản lề – khóa cam chắc chắn, tai treo gia cường giúp tủ ổn định khi rung động nhẹ trong xưởng. Dạng này hiệu quả cho các tủ chiếu sáng, tủ điều khiển đơn lẻ hoặc hộp đấu nối khu vực. Khi được bố trí panel hợp lý, khả năng mở rộng linh hoạt vẫn được đảm bảo.

Dạng đặt sàn: Dùng cho cụm thiết bị công suất lớn hoặc nhiều nhánh tải, cần không gian panel rộng và khoang cáp riêng. Chân đế hàn gia cường, thanh giằng và bulong nở nền giúp tủ vững chắc trước va đập và rung động. Cửa đơn/đôi với góc mở lớn tạo điều kiện thao tác, rút ngắn thời gian nghiệm thu và bảo trì. Đây là lựa chọn tiêu chuẩn cho tủ phân phối, tủ động lực, tủ biến tần công suất lớn.

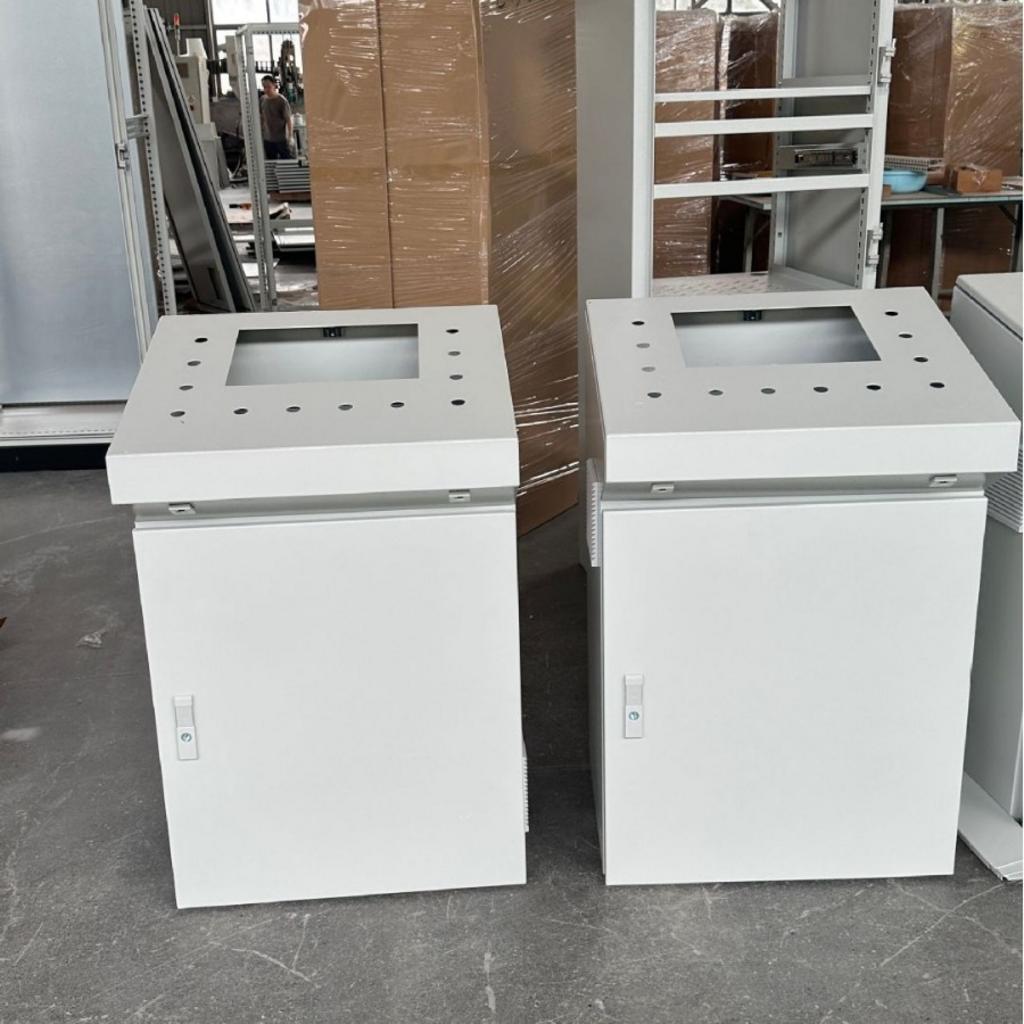

Dạng bàn điều khiển/ghép module: Áp dụng cho trung tâm điều khiển cần hiển thị và thao tác tập trung (HMI, nút nhấn, đèn báo). Thiết kế module cho phép ghép nối nhiều khoang, tách mạch lực – điều khiển – truyền thông để hạn chế nhiễu chéo và tối ưu đi dây. Kiểu dáng công thái học hỗ trợ ca vận hành dài, đồng thời dễ mở rộng khi dây chuyền tăng công suất. Đây là giải pháp tối ưu cho phòng điều khiển băng tải, trạm trộn, hệ thống xử lý.

Phân loại theo ứng dụng

Tủ điều khiển động cơ: Bơm, quạt, băng tải, máy nén. Tùy phương án khởi động (trực tiếp, sao – tam giác, biến tần, khởi động mềm) mà yêu cầu không gian, tản nhiệt và EMC sẽ khác nhau. Vỏ tủ cần panel đủ cứng, luồng khí hợp lý và khoảng cách an toàn giữa mạch lực – điều khiển để hạn chế nhiễu. Với môi trường ẩm hoặc gần hóa chất (trạm bơm, xử lý nước), ưu tiên vật liệu bền ăn mòn và cấp bảo vệ cao để kéo dài tuổi thọ.

Tủ điều khiển chiếu sáng: Nhà xưởng, tòa nhà, khu vực công cộng. Thường bố trí aptomat phân nhánh, contactor, rơle thời gian hoặc PLC – đồng hồ lịch để tự động đóng/cắt theo ca. Nhu cầu chính là gọn gàng, dễ vận hành ngoài giờ và đánh số mạch rõ ràng để xử lý nhanh khi có sự cố. Dạng treo tường nhỏ gọn rất phù hợp, đồng thời vẫn chừa dự phòng cho các nhánh chiếu sáng mở rộng.

Tủ phân phối và tủ ATS (chuyển nguồn tự động). Với ATS, yêu cầu cơ cấu liên động an toàn, chỉ báo nguồn rõ ràng và bố trí khoang cáp riêng cho hai nguồn để thao tác thuận tiện. Vỏ đặt sàn, cửa đôi và khóa 2 điểm giúp tăng độ chắc chắn và an toàn khi bảo trì. Với tủ phân phối, cần chú trọng khoảng cách pha – đất, che chắn thanh cái và nhãn cảnh báo để đảm bảo an toàn điện.

Tủ điều khiển hệ thống PCCC, xử lý nước thải. Môi trường đặc thù có độ ẩm cao, sương muối hoặc hơi hóa chất đòi hỏi vật liệu và sơn phủ có độ bền vật liệu vượt trội. Vỏ tủ cần gioăng kín, phụ kiện thông hơi chống ngưng tụ và có thể tích hợp còi – đèn báo trạng thái ở mặt cánh. Thiết kế này giúp hệ thống duy trì tính sẵn sàng, hỗ trợ vận hành an toàn trong các kịch bản khẩn cấp.

Tựu trung, việc phân loại vỏ tủ điện theo môi trường, cấu trúc và ứng dụng là nền tảng để Quý khách chọn đúng cấp bảo vệ, vật liệu và layout ngay từ đầu. Ở phần kế tiếp, Cơ Khí Hải Minh sẽ phân tích chi tiết ưu – nhược điểm từng vật liệu (thép sơn tĩnh điện, inox 304, composite/FRP, mạ kẽm nhúng nóng) để Quý khách biết chính xác khi nào nên chọn loại nào.

So Sánh Vật Liệu: Thép Sơn Tĩnh Điện, Inox 304, Composite/FRP, Mạ Kẽm Nhúng Nóng (khi nào chọn loại nào)

Lựa chọn vật liệu vỏ tủ phụ thuộc vào môi trường sử dụng, với thép sơn tĩnh điện phổ biến cho môi trường trong nhà và inox 304 là lựa chọn tối ưu cho khu vực yêu cầu chống ăn mòn cao.

Từ khung phân loại theo môi trường, cấu trúc và ứng dụng ở phần trước, bước quyết định tiếp theo là chọn vật liệu vỏ tủ phù hợp. Quyết định này tác động trực tiếp đến độ bền vật liệu, hiệu suất vận hành, chi phí vòng đời (LCC) và tổng chi phí sở hữu (TCO). Dưới đây, Cơ Khí Hải Minh tổng hợp những khác biệt then chốt giữa bốn nhóm chính — thép sơn tĩnh điện, inox 304, composite/FRP và thép mạ kẽm nhúng nóng — đồng thời chỉ ra tình huống thực tế để Quý khách chọn đúng ngay từ đầu.

Thép sơn tĩnh điện (Mild Steel)

Ưu điểm: Giải pháp tối ưu chi phí CAPEX, dễ gia công theo kích thước – kiểu dáng đa dạng, thời gian giao hàng nhanh. Lớp sơn tĩnh điện tạo bề mặt cứng, đồng màu, hạn chế trầy xước nhẹ và tăng khả năng chống oxy hóa so với thép thường. Vật liệu này phù hợp cho các layout bên trong cần panel tháo rời, rail DIN, máng cáp được bố trí khoa học.

Nhược điểm: Khả năng chống ăn mòn kém hơn inox; khi lớp sơn bị trầy sâu sẽ để lộ nền thép, nguy cơ gỉ sét theo thời gian. Trong môi trường ẩm, hơi muối hay hóa chất, tuổi thọ giảm nhanh nếu không có biện pháp bảo vệ bổ sung. Yêu cầu kế hoạch bảo trì sơn định kỳ để duy trì thẩm mỹ và độ kín.

Khi nào chọn: Môi trường trong nhà, khô ráo, không có hóa chất ăn mòn; khu vực kỹ thuật có kiểm soát độ ẩm. Phù hợp các tủ chiếu sáng, tủ điều khiển đơn lẻ, tủ treo tường quy mô vừa và nhỏ, cần tối ưu chi phí mà vẫn đảm bảo an toàn điện. Với yêu cầu thẩm mỹ màu sắc theo nhận diện nhà máy, thép sơn tĩnh điện cũng là lựa chọn hiệu quả.

• Gợi ý ứng dụng: phòng điện xưởng, khu văn phòng kỹ thuật, trạm điều khiển trong nhà.
• Lưu ý vận hành: kiểm tra mép cửa và vị trí va chạm để kịp thời xử lý sơn, giữ kín khít gioăng.

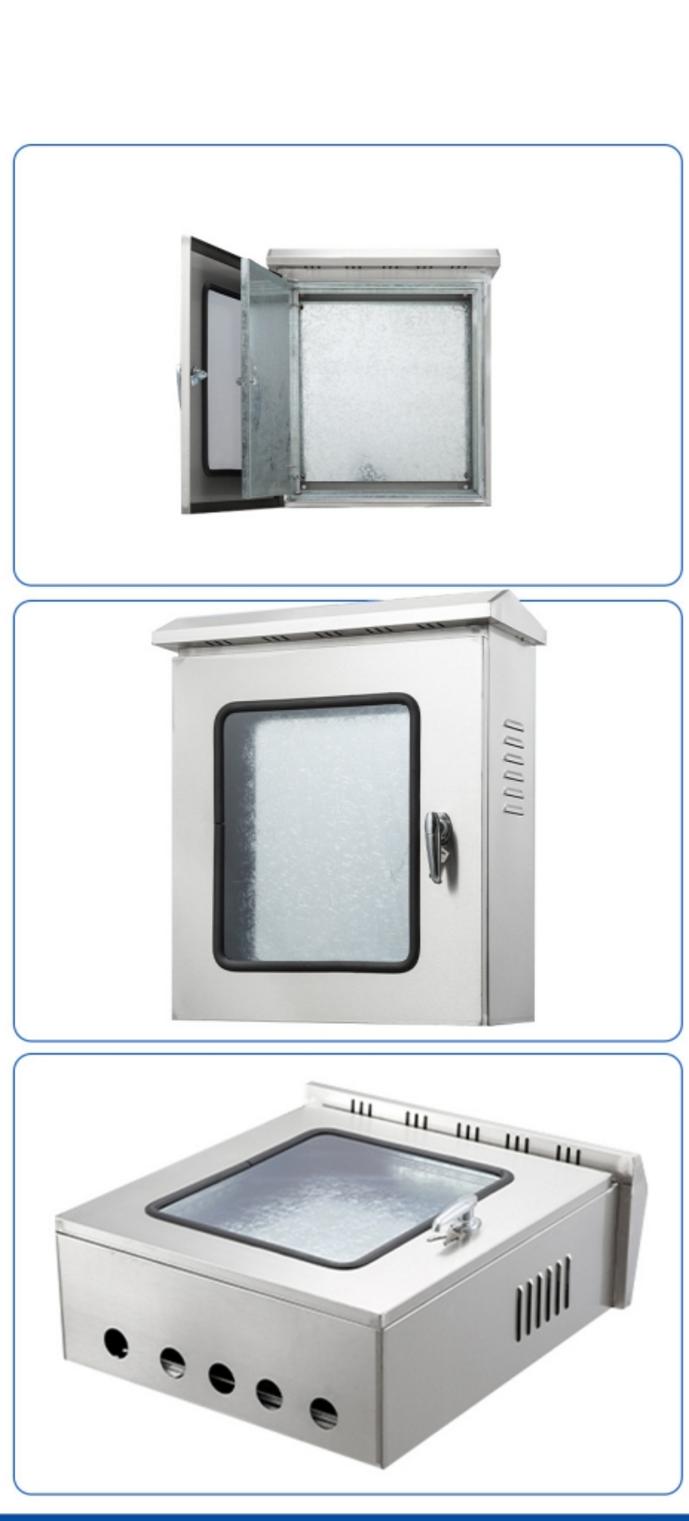

Inox 304 (Thép không gỉ)

Ưu điểm: Chống ăn mòn và gỉ sét vượt trội trong môi trường ẩm, ven biển hoặc có hơi hóa chất nhẹ; bề mặt sáng, sạch, dễ vệ sinh. Tính ổn định cao giúp bảo vệ PLC, biến tần, relay trước bụi ẩm, kéo dài tuổi thọ linh kiện, giảm thời gian dừng máy. Về hình ảnh, inox 304 tạo cảm nhận chuyên nghiệp, phù hợp các khu vực yêu cầu vệ sinh và kiểm định nghiêm ngặt.

Nhược điểm: Giá thành cao hơn thép sơn tĩnh điện; gia công – hoàn thiện (đánh xước, xử lý mép hàn) đòi hỏi quy trình chuyên nghiệp để đạt thẩm mỹ đồng nhất. Bề mặt có thể in dấu vân tay, cần quy trình vệ sinh phù hợp khi đặt ở khu vực trưng bày.

Khi nào chọn: Môi trường ngoài trời, khu vực ven biển, trạm bơm – xử lý nước, nhà máy thực phẩm/dược phẩm cần tiêu chuẩn vệ sinh. Khi Quý khách ưu tiên tuổi thọ dài và OPEX thấp trong môi trường ăn mòn, Vỏ tủ điện inox là phương án bền vững. Với hệ thống có thiết bị điện tử mật độ cao, inox 304 giúp duy trì điều kiện vi khí hậu bên trong ổn định hơn theo thời gian.

• Gợi ý ứng dụng: tủ điều khiển bơm, tủ ngoài trời có mái che, khu rửa CIP, dây chuyền chế biến thực phẩm.
• Lưu ý vận hành: dùng gioăng kín chất lượng, sắp xếp luồng khí – thoát ẩm hợp lý để tránh ngưng tụ.

Composite (FRP) và các vật liệu khác

Composite/FRP: Cách điện tự nhiên, kháng hóa chất rất tốt, không bị gỉ; phù hợp môi trường ăn mòn cao hoặc khu vực cần cách ly điện tuyệt đối. Trọng lượng nhẹ hỗ trợ lắp đặt trên cao, giảm yêu cầu kết cấu nền. Tuy vậy, chi phí đầu tư thường cao, mức độ tùy biến cơ khí (đột đục, vít, liên kết) phức tạp hơn và cần lưu ý lão hóa UV theo thời gian.

Thép mạ kẽm nhúng nóng: Lớp kẽm bảo vệ nền thép hiệu quả trước thời tiết khắc nghiệt và va đập cơ học tốt; phù hợp kết cấu ngoài trời hoặc những vị trí cần độ bền cơ cao. Nhược điểm là trọng lượng lớn, thẩm mỹ công nghiệp hạn chế và khả năng tùy biến tinh xảo thấp hơn inox. Khi dùng cho vỏ tủ điều khiển, cần chú trọng tiếp địa và xử lý bề mặt lỗ khoét để tránh ăn mòn cục bộ.

Khi nào chọn: FRP cho môi trường hóa chất/ăn mòn cao, khu vực cần cách điện; mạ kẽm nhúng nóng cho công trình ngoài trời, khu vực có nguy cơ va đập, yêu cầu khung – vỏ cứng vững. Với tủ điều khiển tích hợp nhiều thiết bị điện tử, Quý khách vẫn nên cân nhắc inox 304 để đảm bảo độ kín và ổn định dài hạn.

• Gợi ý ứng dụng FRP: trạm xử lý nước thải, khu hóa chất, bể clo/axit.
• Gợi ý ứng dụng mạ kẽm: tủ đặt sàn ngoài trời, chân đế – mái che – kiosk bảo vệ.

Chọn nhanh theo bối cảnh vận hành

• Trong nhà, khô ráo, ngân sách tối ưu: Thép sơn tĩnh điện.
• Ngoài trời/ven biển hoặc yêu cầu vệ sinh cao: Inox 304.
• Môi trường hóa chất đậm đặc hoặc cần cách điện: Composite/FRP.
• Ngoài trời chịu va đập, yêu cầu cơ khí cứng vững: Thép mạ kẽm nhúng nóng.

Để ra quyết định chuẩn xác, Quý khách nên xem xét đồng thời môi trường vi khí hậu, mức độ ăn mòn, yêu cầu thẩm mỹ, tải trọng cơ khí, cũng như khả năng mở rộng trong tương lai. Việc xác định đúng vật liệu ngay từ giai đoạn thiết kế sẽ giúp giảm CAPEX lẫn OPEX, rút ngắn thời gian nghiệm thu và tăng tính sẵn sàng hệ thống. Ở phần kế tiếp, chúng tôi sẽ đi sâu vào tiêu chuẩn và thông số kỹ thuật cốt lõi như IEC 60529 (IP), độ dày vật liệu, gioăng và khóa — nền tảng để hiện thực hóa mức bảo vệ chống bụi – nước, chống cháy và chống ăn mòn đúng như mong đợi.

Tiêu Chuẩn & Thông Số Kỹ Thuật Quan Trọng: IEC 60529 (IP), độ dày vật liệu, gioăng, khóa, chống cháy – chống ăn mòn

Các thông số kỹ thuật quan trọng nhất cần xem xét bao gồm cấp bảo vệ IP (chống bụi/nước), độ dày vật liệu quyết định độ cứng vững và chất lượng của hệ thống gioăng, khóa.

Sau khi Quý khách đã cân nhắc và chọn vật liệu phù hợp ở phần so sánh trước, bước mấu chốt để khóa chất lượng là ấn định các tiêu chí kỹ thuật: tiêu chuẩn IP theo IEC 60529, độ dày vỏ tủ, cấu hình gioăng – khóa, cùng yêu cầu chống cháy và chống ăn mòn. Đây là cơ sở để duyệt bản vẽ kỹ thuật, kiểm soát QA/QC và nghiệm thu, giúp hệ thống vận hành ổn định trong suốt vòng đời thiết bị.

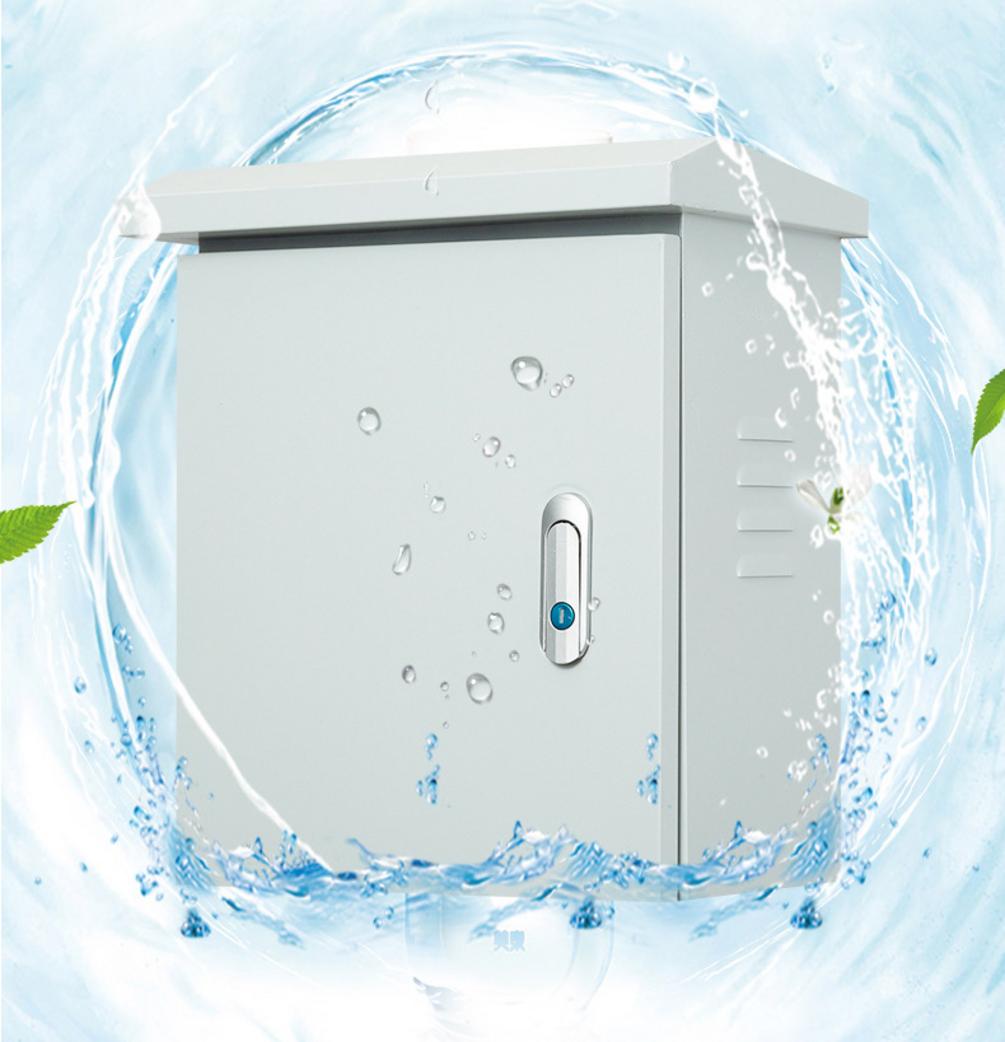

Tiêu chuẩn cấp bảo vệ IEC 60529 (IP)

“IP” (Ingress Protection) mô tả mức chống xâm nhập của bụi và nước: chữ số đầu thể hiện mức bảo vệ với bụi, chữ số sau là chống nước. Chọn đúng tiêu chuẩn IP là điều kiện tiên quyết để đảm bảo an toàn điện và tuổi thọ thiết bị trong môi trường thực tế. Với nhà xưởng khô ráo, IP54 thường đủ; lắp đặt ngoài trời hoặc khu vực rửa nước, Quý khách nên cân nhắc IP65 hoặc IP66 để chống tia nước và tia nước áp lực cao.

• IP54: Chống bụi mức 5 (bụi không xâm nhập gây hại), chống tia nước bắn từ mọi hướng.
• IP65: Chống bụi hoàn toàn; chống tia nước từ vòi phun (áp suất thấp – trung bình).
• IP66: Chống bụi hoàn toàn; chống nước từ vòi phun áp suất cao, phù hợp ngoài trời khắc nghiệt.

Để đạt cấp IEC 60529 công bố, vỏ tủ cần thiết kế đường gờ chặn nước, bề mặt lắp cánh phẳng, nén gioăng đồng đều, và sử dụng phụ kiện cáp (gland, lỗ thông hơi) phù hợp cấp IP. Trong quá trình FAT/SIT tại xưởng, Quý khách có thể yêu cầu thử kín (visual) tại các vị trí dễ xâm nhập: mép cánh, khóa, bản lề, lỗ vào cáp.

Độ dày vật liệu (mm)

Độ dày vỏ tủ quyết định trực tiếp độ cứng vững, độ phẳng cánh và khả năng chịu rung – va đập khi vận hành. Với tủ thông dụng, dải lựa chọn phổ biến là 1.0 mm – 1.2 mm – 1.5 mm; các tủ kích thước lớn hoặc tải nặng nên nâng lên 2.0 mm để hạn chế biến dạng, đặc biệt ở khu vực bản lề và khóa. Độ dày phù hợp còn giúp gioăng nén đều, giữ ổn định cấp IP theo thời gian.

• Kích thước nhỏ – treo tường: 1.0–1.2 mm; cánh có gân tăng cứng.
• Kích thước trung bình – nhiều thiết bị: 1.2–1.5 mm; panel trong dày, chịu lực tốt khi gắn biến tần/contactor.
• Kích thước lớn/đặt sàn: ≥2.0 mm; bổ sung thanh giằng, khung cửa gia cường để chống xoắn.

Khi duyệt bản vẽ, Quý khách nên kiểm tra đồng bộ: độ dày thân – cánh – panel, cấu hình gân tăng cứng, phương án treo/đặt sàn và tải trọng thiết bị treo trên cánh (HMI, nút nhấn, đồng hồ).

Hệ thống gioăng (Gasket) và khóa tủ

Gioăng là thành phần quyết định cấp IP vì tạo độ kín giữa cánh và thân tủ. Vật liệu thường dùng là cao su tổng hợp (EPDM/NBR) hoặc polyurethane đúc định hình; tiêu chí quan trọng là độ đàn hồi, khả năng hồi phục sau nén và ổn định với dầu, ẩm, tia UV. Thiết kế mặt bích phẳng, khe hở đều và lực nén đủ giúp hạn chế lão hóa sớm, giữ kín khít bền vững.

• Gioăng: Chọn tiết diện phù hợp chu vi cửa; ưu tiên loại liền mạch, góc nối kín; bề mặt dán/đúc bám chắc khung.

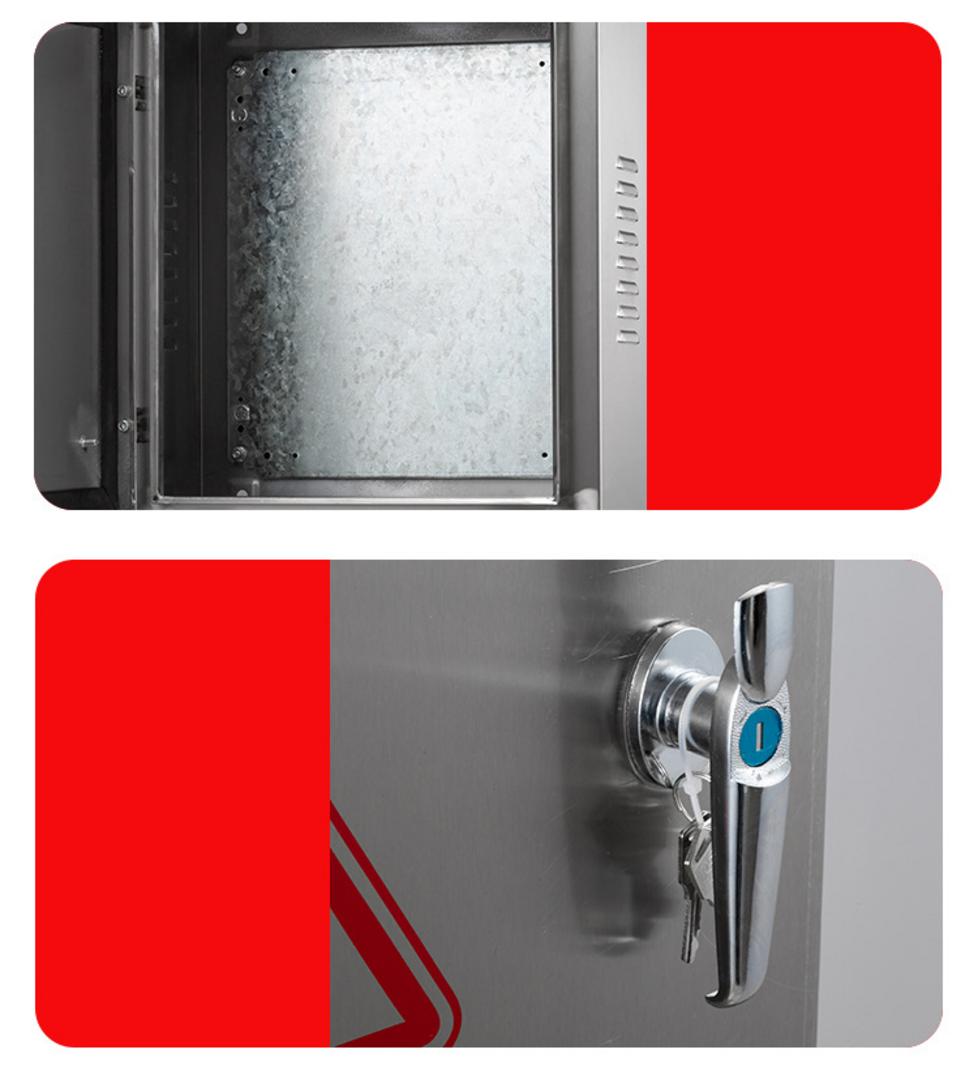

• Khóa tủ: Khóa cam 1–3 điểm, khóa tay vặn hoặc tay cầm chữ L/T; cơ cấu liên động chắc chắn để nén gioăng đồng đều.

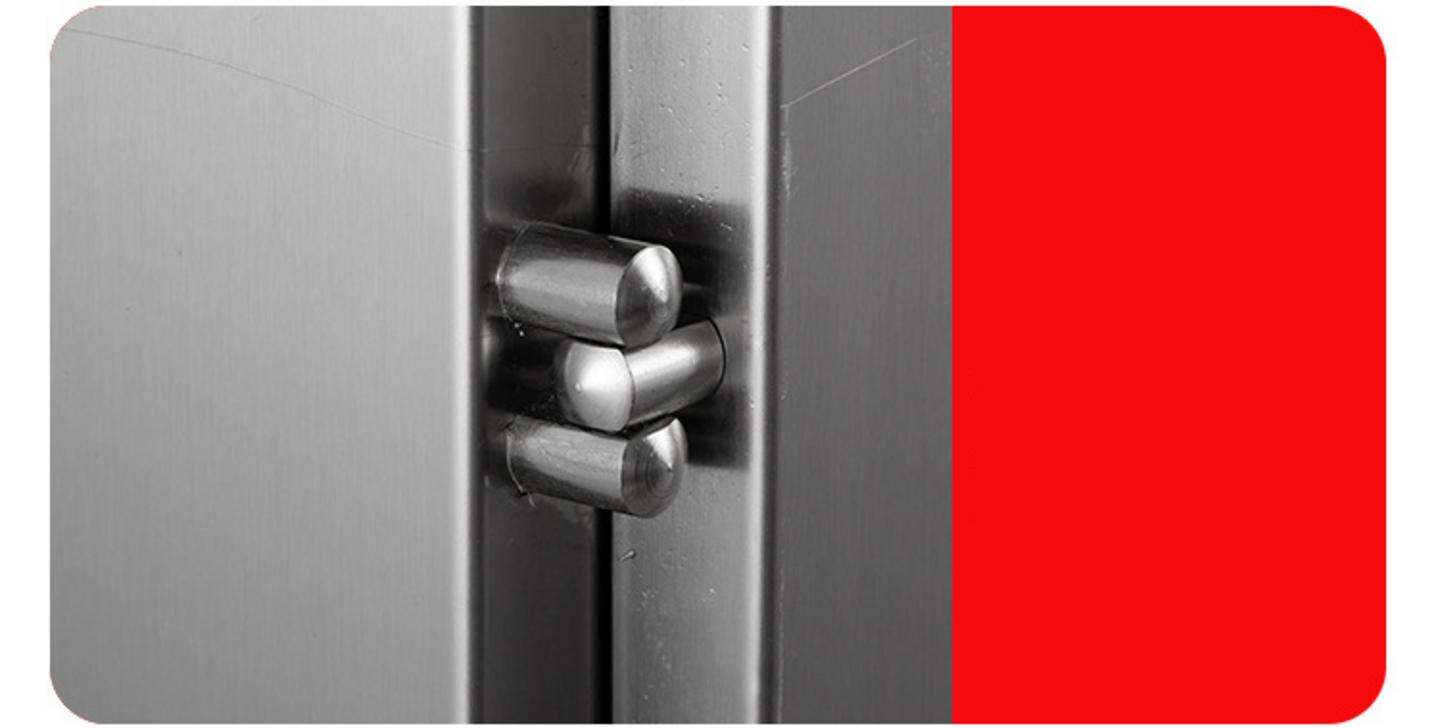

• Bản lề: Vật liệu bền ăn mòn (thép không gỉ hoặc thép mạ tốt), góc mở lớn để thao tác và bảo trì dễ dàng.

Kiểm tra nhanh tại hiện trường: chạy giấy quanh chu vi khi đóng cửa để cảm nhận lực kẹp; quan sát mép nước/bụi sau khi vệ sinh áp lực thấp; kiểm tra các đoạn nối gioăng và chân khóa – đây là điểm thường suy giảm IP sớm.

Chống cháy – chống ăn mòn và phụ kiện đồng bộ

Mục tiêu là ngăn cháy lan, hạn chế hư hại và kéo dài tuổi thọ trong môi trường khắc nghiệt. Với khu vực ẩm, muối hoặc có hơi hóa chất nhẹ, nên chọn vật liệu bền ăn mòn (ví dụ inox 304) hoặc bề mặt thép sơn tĩnh điện xử lý tiền sơn tốt. Dùng ốc vít, bản lề và khóa có khả năng kháng gỉ; lựa chọn gioăng kháng dầu và UV cho khu ngoài trời. Tại các điểm xuyên tủ (cable gland, vent), ưu tiên phụ kiện đồng cấp IP để không tạo “điểm yếu” cho toàn hệ thống.

• Chống cháy lan: Vật liệu kim loại không cháy, đi dây gọn gàng, khoảng cách an toàn giữa mạch lực – điều khiển, nhãn cảnh báo rõ ràng.
• Chống ăn mòn: Chọn vật liệu/phủ bề mặt đúng môi trường; vệ sinh định kỳ các mép cửa, chân đế; xử lý kịp thời vết trầy để không phát sinh gỉ sét.

Khóa chặt các thông số trên giúp Quý khách kiểm soát hiệu suất vận hành, giảm OPEX và kéo dài chu kỳ bảo trì. Ở phần kế tiếp, chúng tôi sẽ chuyển các yêu cầu kỹ thuật này thành kích thước – mã sản phẩm tham khảo và phương án tùy biến theo bản vẽ (ví dụ 300x200x120; 500x700x250; 600x800x300) để Quý khách dễ đặt hàng và nghiệm thu.

Kích Thước, Mã Sản Phẩm Tham Khảo & Tùy Biến Theo Bản Vẽ (ví dụ 300x200x120; 500x700x250; 600x800x300)

Ngoài các kích thước tiêu chuẩn như 500x700x250, Cơ Khí Hải Minh chuyên gia công vỏ tủ điều khiển với mọi kích thước theo bản vẽ kỹ thuật của khách hàng.

Từ bộ tiêu chuẩn IP, độ dày vật liệu, gioăng – khóa đã được chốt ở phần trước, bước tiếp theo là quy đổi thành kích thước thực tế và mã đặt hàng để Quý khách dễ duyệt, lắp đặt và nghiệm thu. Chúng tôi duy trì dải kích thước chuẩn để rút ngắn thời gian giao hàng, đồng thời sẵn sàng sản xuất vỏ tủ điện điều khiển theo kích thước vỏ tủ điện đặc thù, đảm bảo tối ưu không gian và luồng cáp. Năng lực gia công in-house giúp Cơ Khí Hải Minh kiểm soát chặt chẽ chất lượng, giữ vững cấp IP theo thiết kế trong suốt vòng đời thiết bị.

Để thuận tiện đặt hàng, Quý khách có thể sử dụng mã tham khảo theo quy tắc: HM-EC-[DxRxC]-[IP]-[VL]-[Lắp đặt]. Ví dụ:

• HM-EC-302012-IP54-MS-WM → 300x200x120; IP54; thép sơn tĩnh điện; treo tường.
• HM-EC-507025-IP65-MS-WM → 500x700x250; IP65; thép sơn tĩnh điện; treo tường.
• HM-EC-608030-IP66-SS304-FS → 600x800x300; IP66; inox 304; đặt sàn.

Các mã trên là gợi ý đặt hàng nhanh. Với nhu cầu gia công vỏ tủ điện theo layout thiết bị cụ thể, chúng tôi sẽ phát hành bản vẽ kỹ thuật để Quý khách duyệt trước khi sản xuất.

Một số kích thước tiêu chuẩn tham khảo

Tủ nhỏ: 300x200x120mm, 400x300x150mm. Đây là nhóm tủ gọn, phù hợp treo tường trong môi trường khô ráo với yêu cầu IP54–IP65. Thường dùng cho hộp nút nhấn, trạm I/O, bộ gateway, các mạch điều khiển đơn giản. Tấm panel trong đủ không gian cho rail DIN, cầu đấu gọn gàng; bố trí lỗ vào cáp ở đáy/hông để thao tác nhanh. Khi cần lắp HMI cỡ nhỏ, chúng tôi gia cố cánh để đảm bảo độ phẳng và lực nén gioăng ổn định.

Tủ trung bình: 500x700x250mm, 600x800x300mm. Kích thước này linh hoạt cho nhiều cấu hình: biến tần cỡ nhỏ – trung bình, contactor, rơle bảo vệ, HMI 7–10 inch. Thông thường chọn IP65 khi lắp ngoài khu sản xuất có bụi ẩm; với nhà xưởng khô ráo, IP54 là phù hợp. Chúng tôi tối ưu vị trí thanh gá, panel và máng cáp để đảm bảo bán kính uốn dây và luồng nhiệt hợp lý. Nếu hệ thống có mật độ thiết bị cao, có thể bổ sung quạt lọc hoặc giải pháp thoát ẩm chuyên dụng theo yêu cầu kỹ thuật.

Tủ lớn: 1200x800x400mm, 1800x1000x500mm. Phù hợp các cụm điều khiển nhiều mạch lực – điều khiển, hoặc yêu cầu đặt sàn khi tải nặng. Kết cấu khung – cánh được gia cường để chống xoắn, đảm bảo cánh đóng kín và nén gioăng đều nhằm duy trì cấp IP. Bố trí của tủ lớn cho phép phân khoang chức năng (lực/điều khiển), hỗ trợ bảo trì an toàn và giảm nhiễu chéo. Với lắp đặt ngoài trời, chúng tôi có thể bổ sung mái che, bệ đỡ và tấm chắn nắng theo bản vẽ.

Năng lực thiết kế & gia công tùy biến

Nhận yêu cầu từ bản vẽ kỹ thuật, bản phác thảo tay hoặc chỉ là ý tưởng. Quý khách chỉ cần cung cấp danh mục thiết bị và ràng buộc không gian, đội ngũ kỹ sư của Cơ Khí Hải Minh sẽ đề xuất giải pháp tối ưu. Chúng tôi hỗ trợ khảo sát hiện trường khi cần để đo đạc chính xác vị trí đi cáp và điểm neo treo/đặt sàn. Việc chuẩn hóa kích thước lỗ bắt vít, gân tăng cứng và bề mặt tiếp giáp giúp rút ngắn thời gian lắp đặt, giảm OPEX do phải chỉnh sửa.

Tư vấn và thiết kế 2D/3D để khách hàng duyệt trước khi sản xuất. Hồ sơ gồm bản vẽ tổng thể, chi tiết thân – cánh – bản lề – gioăng, sơ đồ lỗ vào cáp và layout tấm panel. Trên cơ sở đó, Quý khách dễ dàng kiểm tra khoảng hở, bán kính uốn dây và khả năng nâng cấp về sau. Sau khi chốt bản vẽ, chúng tôi tiến hành gia công, xử lý bề mặt và lắp ráp theo quy trình QA/QC; mỗi tủ đều được kiểm tra độ kín, khóa – bản lề và độ phẳng cánh trước khi giao.

Đục lỗ mặt tủ theo vị trí đèn báo, nút nhấn, màn hình HMI chính xác bằng máy móc hiện đại. Lỗ khoét, ren, cửa phụ, máng cáp và thanh gá được thực hiện theo tọa độ chuẩn trên bản vẽ, đảm bảo sai số thấp và thẩm mỹ công nghiệp cao. Việc định vị chính xác giúp thao tác lắp dây gọn gàng, giảm rủi ro cấn cáp và giữ nguyên cấp IP ở các điểm xuyên tủ. Đây là lợi thế cốt lõi khi Quý khách đặt vỏ tủ điện theo yêu cầu để đồng bộ với tiêu chuẩn nội bộ của nhà máy.

Với dải kích thước chuẩn kèm năng lực tùy biến sâu, Cơ Khí Hải Minh giúp Quý khách tối ưu CAPEX lúc đầu tư và giữ ổn định hiệu suất vận hành trong suốt vòng đời. Ngay sau phần này, chúng tôi trình bày bộ tiêu chí lựa chọn theo môi trường, tải và cấu hình thiết bị để Quý khách khóa phương án phù hợp nhất.

Tiêu Chí Lựa Chọn Vỏ Tủ Theo Môi Trường & Tải: nhiệt/ẩm, hóa chất, bụi/nước, va đập, cấu hình thiết bị

Lựa chọn vỏ tủ đúng đòi hỏi phải phân tích kỹ lưỡng môi trường vận hành (nhiệt độ, độ ẩm, hóa chất) và cấu hình thiết bị bên trong (trọng lượng, không gian cần thiết).

Sau khi Quý khách đã chốt kích thước và mã đặt hàng ở phần trước, bước quyết định hiệu suất vận hành và tuổi thọ là xác định tiêu chí chọn vỏ tủ theo môi trường lắp đặt và tải trọng thiết bị. Cách tiếp cận đúng sẽ giảm OPEX, kiểm soát rủi ro dừng máy và tối ưu tổng chi phí sở hữu (TCO) ngay từ giai đoạn duyệt bản vẽ kỹ thuật.

Đánh giá môi trường lắp đặt

Nhiệt độ và độ ẩm. Nếu thiết bị bên trong sinh nhiệt (biến tần, nguồn xung, PLC) hoặc vị trí lắp đặt nóng, Quý khách cần phương án làm mát chủ động. Các lựa chọn gồm quạt lọc khí, bộ trao đổi nhiệt không khí–không khí hoặc điều hòa tủ để giữ nhiệt độ trong dải an toàn của thiết bị. Ở khu vực ẩm, cần kiểm soát ngưng tụ bằng heater chống ẩm hoặc gói hút ẩm để tránh đoản mạch và oxy hóa đầu cốt. Lựa chọn đúng giải pháp nhiệt–ẩm giúp kéo dài tuổi thọ linh kiện và ổn định hiệu suất vận hành.

• Thiết lập lưu thông khí 1 chiều qua lọc bụi để hạn chế bám bẩn lên mạch.
• Bố trí cảm biến nhiệt/ẩm để cảnh báo sớm, hỗ trợ bảo trì theo tình trạng.
• Giữ khoảng trống quanh biến tần và nguồn theo khuyến nghị nhà sản xuất.

Hóa chất và ăn mòn. Môi trường có hơi muối, kiềm, acid nhẹ (xử lý nước thải, thực phẩm, ven biển) đòi hỏi vật liệu bền ăn mòn. Quý khách nên ưu tiên inox 304/316 hoặc composite/FRP để bảo vệ lâu dài, hạn chế chi phí sơn sửa. Phụ kiện như bản lề, khóa, ốc vít cũng cần vật liệu chống gỉ đồng bộ; gioăng chọn loại kháng dầu và UV để giữ kín khít bền vững. Cấu hình đúng vật liệu là nền tảng cho độ bền vật liệu và giảm chi phí vòng đời (LCC).

• Inox 304/316 cho môi trường ẩm, muối, hơi hóa chất; thép sơn tĩnh điện cho khu khô ráo, sạch.
• Yêu cầu xử lý bề mặt, mép cắt, sơn phủ đạt chuẩn để hạn chế gỉ sét từ điểm yếu.
• Kiểm tra định kỳ vết trầy xước và xử lý ngay để ngăn ăn mòn lan rộng.

Bụi và nước. Xác định cấp bảo vệ IP theo IEC 60529 dựa trên mức độ tiếp xúc bụi/nước. Với khu khô ráo trong nhà, IP54 thường đáp ứng; khu có tia nước, rửa vệ sinh hoặc ngoài trời nên chọn IP65–IP66 để chịu tia nước áp lực. Chú ý đồng bộ cấp IP cho toàn bộ vị trí xuyên tủ (cable gland, lỗ thông hơi) để không tạo “điểm yếu”. Quý khách có thể tham chiếu bảng mã IP tại nguồn tiêu chuẩn mở như IP Code để thống nhất yêu cầu với nhà thầu.

• IP54: Chống bụi mức 5, chống tia nước bắn đa hướng.
• IP65: Kín bụi hoàn toàn, chịu nước từ vòi phun áp lực trung bình.
• IP66: Kín bụi hoàn toàn, chịu vòi phun áp lực cao – phù hợp ngoài trời khắc nghiệt.
• Tham khảo: IP Code (IEC 60529).

Đánh giá cấu hình và tải trọng thiết bị

Kích thước và trọng lượng. Vỏ tủ cần đủ cứng để chịu tổng tải thiết bị và phụ kiện lắp trên panel/cánh, đồng thời hạn chế rung và biến dạng khi thao tác. Với tủ treo tường, kiểm tra khả năng chịu lực của bề mặt neo và phương án giằng; với tủ đặt sàn, cân nhắc khung đáy và bệ đỡ. Tấm panel trong phải đủ độ dày, có thanh gá và rail DIN thông minh để phân bổ tải. Thiết kế đúng ngay từ đầu giúp quá trình nghiệm thu, bảo trì an toàn và nhanh gọn.

• Xem xét vị trí lắp HMI, đồng hồ, nút nhấn trên cánh để tránh võng cánh.
• Đảm bảo bán kính uốn cáp và khoảng hở thao tác với Aptomat/contactor.
• Bố trí máng cáp và thanh trung tính/tiếp địa khoa học để quản trị dây gọn.

Dự phòng không gian 20–30%. Luôn chừa 20–30% thể tích trống cho đường cáp, luồng gió làm mát và các nâng cấp tương lai. Khoảng trống hợp lý giúp giảm điểm nóng cục bộ, hạ tải cho quạt/làm mát và rút ngắn thời gian bảo trì. Đây là khoản đầu tư nhỏ trong CAPEX nhưng tác động lớn đến OPEX, đặc biệt ở dây chuyền cần mở rộng hoặc thêm I/O. Khi phát hành bản vẽ kỹ thuật, Cơ Khí Hải Minh sẽ đánh dấu rõ vùng dự phòng để Quý khách dễ kiểm tra.

• Xác định trước cổng dự phòng cho cảm biến, gateway, hoặc module truyền thông.
• Định tuyến cáp lực – điều khiển tách biệt để giảm nhiễu chéo và an toàn điện.
• Chuẩn hóa kích thước lỗ vào cáp và nắp bịt để kích hoạt nhanh khi mở rộng.

Áp dụng bộ tiêu chí trên sẽ giúp Quý khách chọn vỏ tủ điện phù hợp môi trường lắp đặt và tải trọng thiết bị, giảm rủi ro và tối ưu hiệu suất vận hành. Phần kế tiếp sẽ đi sâu vào cấu tạo và thiết kế bên trong (thân – cánh – bản lề – gioăng – tấm panel) để hoàn thiện phương án bố trí aptomat, contactor, rơle và thanh gá.

Cấu Tạo & Thiết Kế Bên Trong: Thân – cánh – bản lề – gioăng – tấm panel; bố trí aptomat, contactor, rơle, thanh gá

Vỏ tủ điện điều khiển được cấu thành từ thân tủ, cánh cửa với bản lề và khóa, được làm kín bằng gioăng và có tấm panel bên trong để lắp đặt thiết bị.

Sau khi Quý khách đã khóa phương án theo môi trường và tải trọng, bước quyết định hiệu suất vận hành chính là thiết kế bên trong. Cách chúng tôi tổ chức “cấu tạo vỏ tủ điện” sẽ chi phối độ kín khít, độ cứng, khả năng tản nhiệt và tính tiện dụng khi lắp đặt/bảo trì. Một bố cục đúng tiêu chuẩn giúp giảm OPEX, giữ ổn định cấp bảo vệ và hỗ trợ nghiệm thu nhanh chóng.

Các bộ phận chính của vỏ tủ

Thân tủ – khung chính, quyết định hình dạng và độ cứng. Thân tủ là kết cấu chịu lực, đỡ toàn bộ tấm panel và tải trọng thiết bị. Vật liệu thường là thép tấm sơn tĩnh điện hoặc thép không gỉ (inox) để đảm bảo độ bền vật liệu và chống ăn mòn. Khung được gia cường bằng gân, mép gấp để hạn chế xoắn/võng khi treo tường hay đặt sàn. Việc bố trí lỗ bắt bệ đỡ, thanh tiếp địa và điểm neo treo được chuẩn hóa ngay trên thân, giúp thi công gọn và an toàn điện.

Cánh cửa – 1 hoặc 2 lớp, tích hợp khóa/bản lề. Cánh đơn giản cho các tủ nhỏ, còn cánh 2 lớp phù hợp khi gắn HMI, đèn báo, đồng hồ để tăng độ phẳng và hạn chế biến dạng. Cánh được thiết kế đủ độ nén lên gioăng, mép cánh ép đều để giữ cấp IP theo thiết kế. Với tủ kích thước lớn, chúng tôi gia cường khung cánh và dùng cơ cấu chốt đa điểm để cửa đóng ăn khít, giảm rung khi vận hành.

Bản lề và khóa – đóng/mở linh hoạt và an toàn. Bản lề cho phép góc mở rộng (120–180°) để thao tác thoải mái; vật liệu thường là inox hoặc thép mạ nhằm chống gỉ. Khóa cam, khóa tay nắm hoặc khóa đa điểm giúp nén đều gioăng, ngăn lọt bụi/nước. Việc lựa chọn đồng bộ bản lề – khóa phù hợp tải cánh, tần suất mở và môi trường giúp kéo dài tuổi thọ phụ kiện và duy trì độ kín lâu dài.

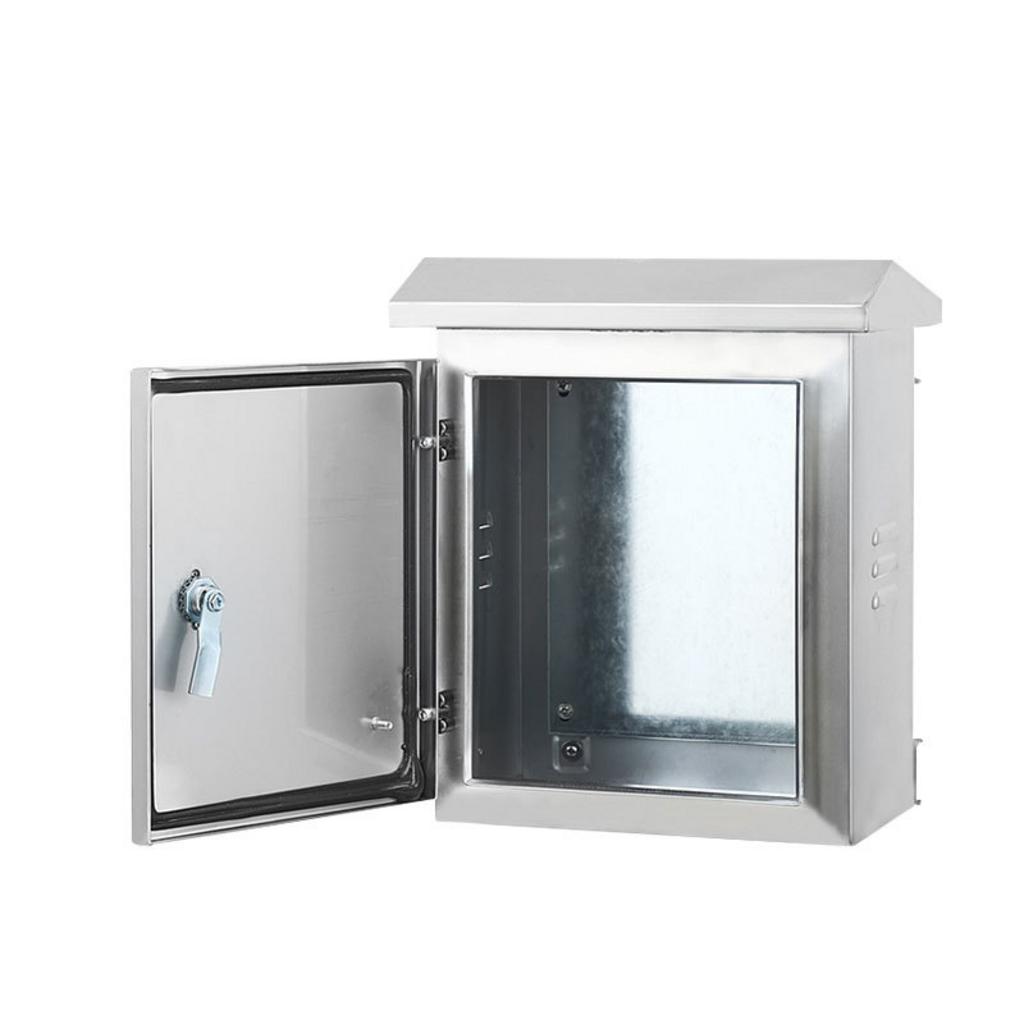

Gioăng cao su – chống bụi/nước hiệu quả. Gioăng EPDM hoặc silicone chạy quanh mép cánh, đảm bảo đường kín liên tục để đạt cấp bảo vệ IP (ví dụ IP54–IP66 theo IEC 60529). Vị trí nối gioăng được đặt ở đáy để tránh đọng nước; mặt cánh và khung được thiết kế đồng phẳng để lực nén đồng đều. Chọn đúng vật liệu gioăng sẽ kháng dầu, tia UV và hóa chất nhẹ, giúp vỏ tủ bền trong môi trường công nghiệp khắc nghiệt.

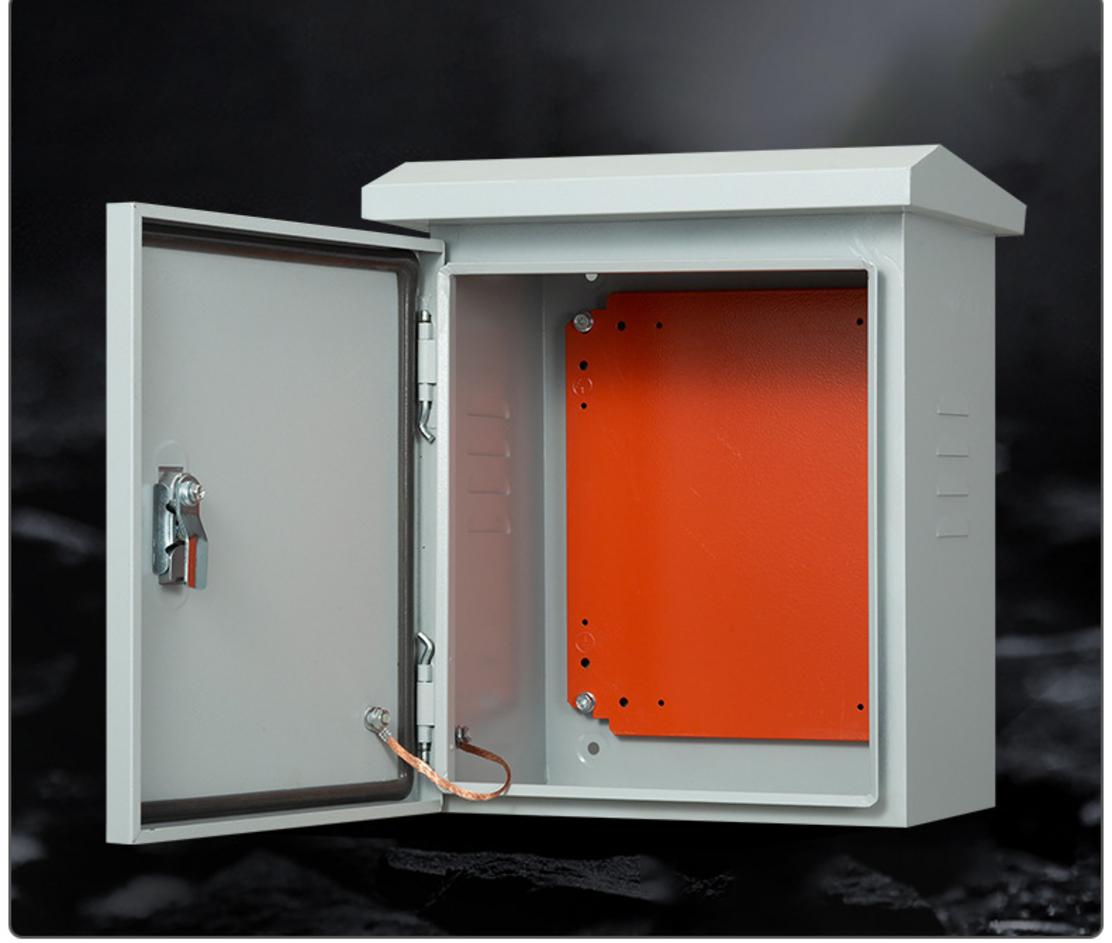

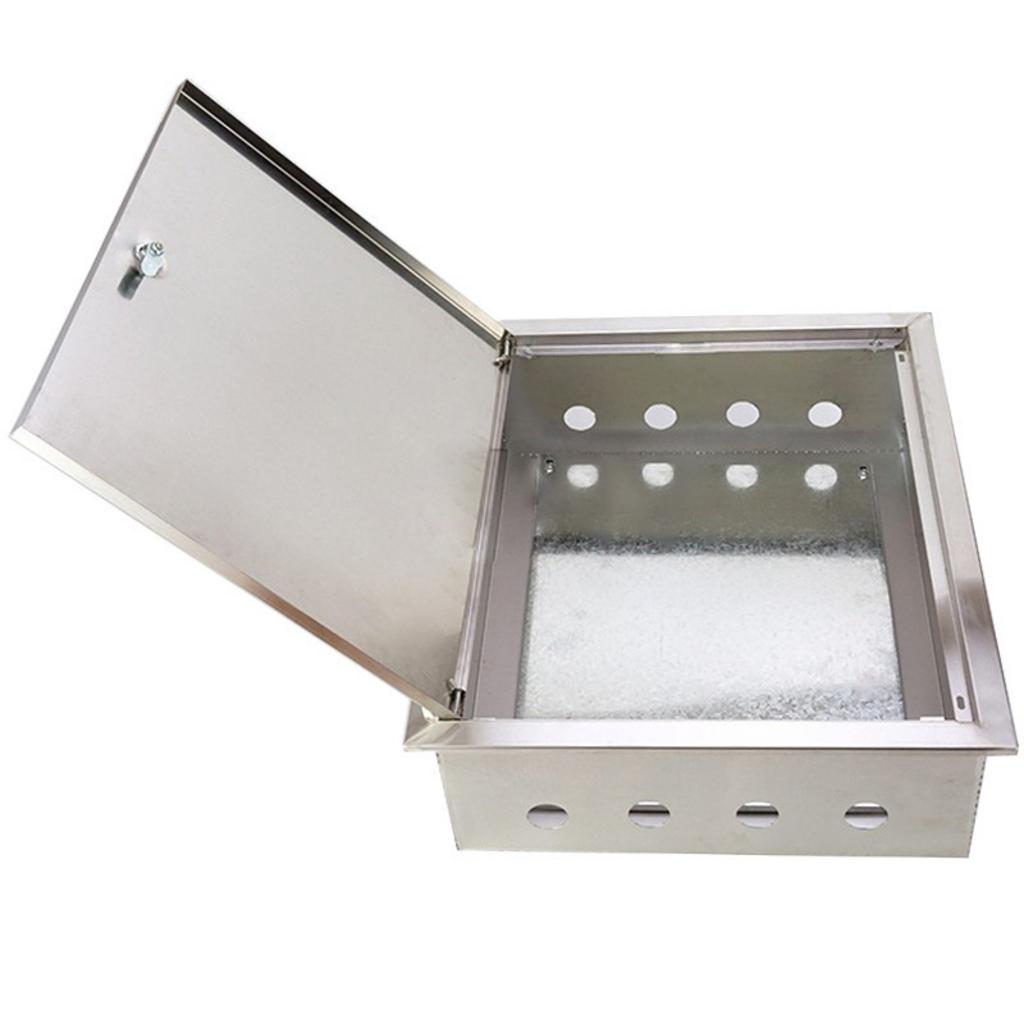

Tấm lắp thiết bị (tấm panel) – nền tảng lắp ráp, thường tháo rời. Tấm panel là tấm kim loại phẳng, bắt vít vào thân tủ và có thể tháo rời để gia công/lắp đặt bên ngoài rồi trượt vào tủ. Độ dày đủ cứng giúp chịu tải của aptomat, contactor, rơle, biến áp, biến tần, đồng thời hạn chế rung khi thao tác. Bề mặt panel được xử lý chống gỉ và bố trí lưới lỗ/bu lông hàn sẵn để bắt rail DIN, thanh trung tính/tiếp địa, máng cáp theo layout.

Bố trí thiết bị trên tấm panel

Sử dụng thanh gá (ray DIN) cho thiết bị mô-đun. Ray DIN 35 mm là tiêu chuẩn để gắn aptomat tép, rơle trung gian, terminal, biến dòng… giúp thao tác nhanh và đồng bộ phụ kiện. Khoảng cách giữa các ray được tính theo chiều cao thiết bị và bán kính uốn dây để tránh chồng chéo. Kết hợp nhãn đánh số và cầu đấu phân tầng giúp “bố trí thiết bị” khoa học, kiểm soát việc thay thế/bảo trì về sau.

Sắp xếp thiết bị nặng ở phía dưới để tăng độ vững. Biến áp, biến tần, bộ nguồn công suất được đặt thấp để hạ trọng tâm và giảm lực lên cánh khi đóng/mở. Các nguồn nhiệt lớn tách khỏi khu vực điều khiển, có khoảng hở lưu thông khí phù hợp khuyến nghị nhà sản xuất. Với tủ đặt sàn, panel và khung đáy được gia cường để chịu rung; với tủ treo tường, kiểm tra tải neo và sử dụng giằng phụ nếu cần.

Đi dây trong máng cáp nhựa để gọn gàng, chuyên nghiệp. Máng cáp (wiring duct) giúp gom tuyến và bảo vệ cách điện, đồng thời phân luồng dây lực – dây điều khiển để giảm nhiễu. Chúng tôi quy định hành lang cáp, khoảng hở thao tác và vị trí cable gland để thợ đấu nối làm việc sạch sẽ, ít phát sinh lỗi. Tiêu chuẩn hóa đầu cốt, ốp số, kẹp dây và quy tắc uốn bán kính giúp hệ thống vận hành ổn định, dễ mở rộng.

Khi cấu trúc thân – cánh – bản lề – gioăng và “tấm panel” đã chuẩn, việc tích hợp thiết bị điều khiển sẽ mạch lạc và bền vững. Ở phần tiếp theo, chúng tôi sẽ trình bày cách tích hợp PLC, biến tần, HMI, relay, ATS cùng các lưu ý về làm mát và EMC để hoàn thiện giải pháp.

Tích Hợp Thiết Bị Điều Khiển: PLC, biến tần, HMI, relay, ATS – lưu ý bố trí, làm mát và EMC

Khi tích hợp các thiết bị nhạy cảm như PLC và biến tần, cần đặc biệt lưu ý đến việc bố trí hợp lý, đảm bảo tản nhiệt hiệu quả và chống nhiễu điện từ (EMC).

Tiếp nối phần “Cấu Tạo & Thiết Kế Bên Trong”, khi nền tảng cơ khí đã vững chắc, bước quyết định hiệu suất vận hành và độ tin cậy lâu dài là cách Quý khách tích hợp thiết bị vào vỏ tủ điện điều khiển: bố trí phân khu rõ ràng, làm mát đúng tải và kiểm soát EMC ngay trên bản vẽ kỹ thuật. Cơ Khí Hải Minh luôn tiếp cận theo logic TCO: giảm rủi ro dừng máy (OPEX), đồng thời tối ưu CAPEX ở giai đoạn thiết kế – lắp đặt.

Nguyên tắc bố trí thiết bị

Tách biệt khu vực động lực và khu vực điều khiển. Khu động lực (contactor, khởi động mềm, biến tần, ATS) nên được bố trí riêng với khu điều khiển (PLC, rơle, module I/O) để giảm nhiễu xuyên âm và đảm bảo an toàn điện. Tuyến cáp lực và cáp tín hiệu đi trong các máng độc lập, chỉ giao cắt vuông góc khi bắt buộc. Trên tấm panel, chúng tôi tổ chức cột ray DIN riêng cho từng nhóm, kèm hành lang cáp rõ ràng để việc đấu nối, bảo trì và nâng cấp về sau diễn ra gọn gàng, ít rủi ro.

Biến tần và nguồn nhiệt lớn lắp theo khuyến nghị nhà sản xuất. Biến tần cần khoảng hở thông thoáng theo datasheet để không khí đối lưu dọc theo cánh tản nhiệt; không xếp chồng thiết bị sinh nhiệt sát nhau. Với nhiều biến tần, nên “so le” vị trí để tránh tạo điểm nóng cục bộ, đồng thời đặt gần đáy tủ giúp hạ trọng tâm. Hướng gió vào – ra được định tuyến nhất quán, hạn chế tạo vòng tuần hoàn khí nóng.

HMI, đèn báo, nút nhấn bố trí trên cánh tủ, thao tác thuận tiện. Vị trí màn hình HMI đặt ngang tầm mắt người vận hành, bảo đảm góc mở cánh đủ lớn và dây nối mềm có ống bảo vệ để không bị kéo căng khi mở cửa. Các lỗ khoét trên cánh sử dụng phụ kiện có gioăng để giữ cấp kín khít; với cánh hai lớp, mặt thiết bị phẳng, chống võng tốt hơn. Nhãn chức năng, sơ đồ thao tác và đèn báo được chuẩn hóa, giúp giảm lỗi thao tác và rút ngắn thời gian nghiệm thu.

Giải pháp làm mát cho tủ điện

Quạt hút – miệng gió kèm lưới lọc bụi: linh hoạt, kinh tế. Đây là phương án phổ biến để duy trì nhiệt độ làm việc an toàn cho PLC, biến tần, nguồn xung. Luồng khí mát vào từ dưới (qua lưới lọc), khí nóng thoát ra phía trên bằng quạt hút, tạo dòng đối lưu một chiều. Lưới lọc được thiết kế dễ tháo vệ sinh, tránh suy giảm lưu lượng; tại các vị trí xuyên tủ, phụ kiện phải đồng bộ cấp kín theo thiết kế để không làm suy yếu cấp bảo vệ IP.

Bộ trao đổi nhiệt/điều hòa tủ (closed-loop) cho môi trường khắc nghiệt. Với khu vực nhiệt độ môi trường cao, bụi dầu, hơi ẩm hoặc nước xịt rửa, giải pháp closed-loop (air-to-air exchanger hoặc điều hòa tủ) giúp duy trì nhiệt độ ổn định mà vẫn giữ cấp IP cao. CAPEX tăng nhưng đổi lại là độ tin cậy thiết bị và OPEX thấp hơn do tránh bám bụi lên bảng mạch. Khi tích hợp điều hòa tủ, cần tính đường thoát nước ngưng, lưới lọc dễ bảo trì và vị trí lắp để không cản trở thao tác trong tủ.

• Xác định tải nhiệt: tổng công suất tổn hao của biến tần, nguồn, module điều khiển.
• Chọn giải pháp theo chênh lệch nhiệt độ mong muốn và cấp bảo vệ IP mục tiêu.
• Thiết lập ngưỡng cảnh báo bằng thermostat/cảm biến nhiệt để chủ động bảo trì.

Chống nhiễu điện từ (EMC)

Dây cáp chống nhiễu và đấu nối đúng kỹ thuật cho tín hiệu nhạy. Các tuyến analog (4–20 mA, 0–10 V) và truyền thông (RS-485, Ethernet, CAN) sử dụng cáp bọc chống nhiễu, xoắn đôi; vỏ bọc (shield) được ghì 360° tại đầu vào qua đầu cáp chuyên dụng. Định tuyến tách biệt khỏi cáp động lực, chỉ cắt ngang ở góc 90°. Với biến tần, có thể bổ sung cuộn kháng ngõ vào/ra hoặc lọc EMI chuyên dụng để giảm nhiễu dẫn và nhiễu bức xạ.

Nối đất vỏ tủ và thiết bị theo mô hình chuẩn. Vỏ tủ, thanh PE và các khung phụ được liên kết điện tốt (bóc sơn tại bề mặt tiếp xúc, dùng long đen răng) để đảm bảo trở kháng thấp. Áp dụng mô hình nối đất “điểm sao” cho tín hiệu nhạy, phân tách PE bảo vệ với mass tham chiếu nếu cần theo khuyến nghị của nhà sản xuất thiết bị. Bổ sung chống sét lan truyền (SPD) và lọc nguồn đầu vào cho các tủ có tuyến ngoài trời. Tài liệu tổng quan về tương thích điện từ có thể tham khảo tại nguồn mở như Electromagnetic compatibility.

Khi các nguyên tắc bố trí, làm mát và EMC được chốt ngay trên bản vẽ, tủ điều khiển sẽ đạt hiệu suất vận hành cao, ổn định và sẵn sàng mở rộng. Bước kế tiếp trong dự án là chuẩn hóa quy trình thiết kế – sản xuất – kiểm định – lắp đặt (QA/QC, FAT, hồ sơ kỹ thuật, nghiệm thu) để chuyển phương án từ bản vẽ sang hiện trường một cách trơn tru.

Quy Trình Thiết Kế – Sản Xuất – Kiểm Định – Lắp Đặt (QA/QC, FAT, hồ sơ kỹ thuật, nghiệm thu)

Quy trình của chúng tôi bao gồm 5 bước chặt chẽ: Khảo sát & Thiết kế, Gia công & Hoàn thiện, Lắp ráp & Đấu nối, Kiểm tra xuất xưởng (FAT) và Bàn giao & Nghiệm thu.

Tiếp nối phần “Tích Hợp Thiết Bị Điều Khiển: PLC, biến tần, HMI, relay, ATS – lưu ý bố trí, làm mát và EMC”, bước tiếp theo là biến phương án đã chốt trên bản vẽ thành sản phẩm đạt chuẩn. Cơ Khí Hải Minh triển khai quy trình sản xuất vỏ tủ điện với hệ thống QA/QC nhiều lớp, kiểm tra FAT rõ ràng và hồ sơ kỹ thuật đầy đủ, giúp Quý khách kiểm soát CAPEX, giảm rủi ro OPEX và rút ngắn thời gian nghiệm thu lắp đặt tại hiện trường.

Ngay từ giai đoạn đề xuất, chúng tôi xác định rõ vật liệu thân – cánh – bản lề – gioăng và tấm panel theo môi trường lắp đặt (trong nhà/ngoài trời), đáp ứng cấp bảo vệ IP theo IEC 60529. Kết quả kiểm tra được chuẩn hóa thành checklist: kích thước – độ phẳng – khe hở cánh, khả năng nén gioăng, độ bền sơn, đánh số dây và labeling thiết bị, thử chức năng liên động. Bộ hồ sơ kỹ thuật bàn giao gồm: bản vẽ 2D/3D, sơ đồ nguyên lý & đi dây, BOM, hướng dẫn vận hành/bảo trì, biên bản FAT, chứng chỉ xuất xưởng. Tham khảo mã IP tại nguồn mở IEC 60529 (IP Code) và khái quát về FAT tại Factory Acceptance Testing.

Bước 1: Khảo sát & Thiết kế 2D/3D

Tiếp nhận yêu cầu, tư vấn giải pháp tối ưu. Đội ngũ kỹ sư làm việc trực tiếp với Quý khách để chốt thông số: môi trường lắp đặt, cấp IP mục tiêu, tải nhiệt, yêu cầu EMC, cấu hình thiết bị (PLC, biến tần, HMI, relay, ATS) và phương án lắp (treo tường/đặt sàn). Trên cơ sở đó, chúng tôi đưa ra giải pháp tối ưu giữa CAPEX và tổng chi phí sở hữu (TCO), đảm bảo hiệu suất vận hành và an toàn điện.

Lên bản vẽ chi tiết và trình khách hàng phê duyệt. Hồ sơ thiết kế bao gồm layout tủ, chi tiết cắt lỗ cánh, tấm panel, sơ đồ nguyên lý – đi dây, danh mục vật tư (BOM) và phương án làm mát. Mỗi hạng mục đều có mã hiệu để kiểm soát thay đổi; bản vẽ phát hành theo phiên bản và gửi Quý khách phê duyệt trước khi vào sản xuất.

Bước 2: Gia công cơ khí & Sơn tĩnh điện

Cắt, chấn, dập, hàn bằng máy móc CNC hiện đại. Thân và cánh tủ được gia công từ thép tấm hoặc thép không gỉ theo bản vẽ kỹ thuật; mép gấp và gân tăng cứng giúp vỏ tủ vững chắc khi mang tải thiết bị. Mối hàn được xử lý sạch, bỏ ba via và kiểm soát dung sai để cánh đóng khít, khóa nén đều lên gioăng.

Xử lý bề mặt và sơn tĩnh điện theo quy trình nghiêm ngặt để đảm bảo độ bám dính và màu sắc. Chi tiết sau gia công được tẩy dầu – xử lý bề mặt rồi sơn tĩnh điện, sấy đóng rắn đạt màu RAL theo yêu cầu. Bề mặt hoàn thiện mịn, chống ăn mòn và dễ vệ sinh, phù hợp môi trường công nghiệp có bụi/ẩm. Toàn bộ phụ kiện như bản lề, khóa, gioăng được lựa chọn đồng bộ để giữ cấp kín theo thiết kế.

Bước 3: Lắp ráp và Kiểm tra chất lượng (QA/QC)

Lắp ráp các bộ phận của vỏ tủ. Kỹ thuật viên lắp tấm panel, ray DIN, thanh trung tính/PE, máng cáp, cable gland, bản lề – khóa – tay nắm và gioăng cao su. Vị trí lắp đặt tuân thủ layout đã duyệt để đảm bảo thao tác thuận tiện, đi dây gọn gàng và khả năng mở rộng sau này.

Kiểm tra độ chính xác kích thước, chất lượng mối hàn, bề mặt sơn. QA/QC đo kiểm kích thước, độ phẳng, khe hở, lực nén cánh, quan sát bề mặt sơn và hiệu chỉnh khóa liên động. Nếu tủ yêu cầu IP cao, thực hiện các phép thử phù hợp theo cấp bảo vệ đã thiết kế. Dây dẫn và thiết bị được đánh số, dán nhãn rõ ràng theo sơ đồ.

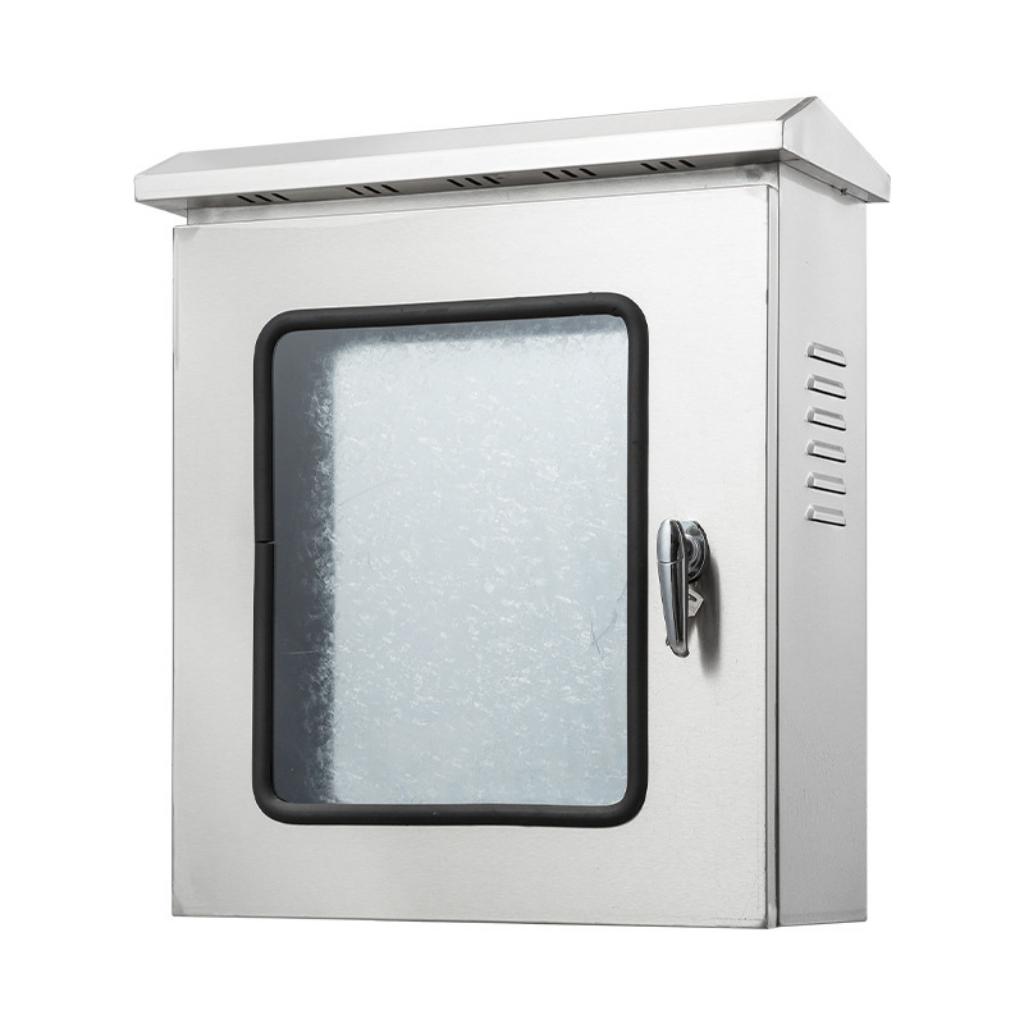

Thực hiện kiểm tra tại nhà máy (Factory Acceptance Test – FAT) nếu có yêu cầu. Bài test bao gồm: kiểm tra liên tục mạch, đo cách điện bằng megohmmeter theo mức điện áp phù hợp, thử logic điều khiển – interlock – dừng khẩn, kiểm tra IO đèn/nút/HMI, thử chiều quay động cơ giả lập, xác nhận chức năng bảo vệ. Kết quả được lập biên bản, ký xác nhận giữa hai bên và lưu cùng hồ sơ as-built.

Bước 4: Lắp đặt, Bàn giao & Nghiệm thu

Vận chuyển và lắp đặt tận nơi tại công trình. Tủ được đóng gói chống ẩm, chống sốc, niêm phong phụ kiện. Đến công trường, kỹ thuật viên căn chỉnh, cố định, đấu nối nguồn – tải và kiểm tra tiếp địa khung tủ theo quy định an toàn.

Cung cấp đầy đủ hồ sơ kỹ thuật, chứng chỉ xuất xưởng. Gói bàn giao gồm bản vẽ hoàn công, sơ đồ đấu nối cập nhật, BOM, checklist QA/QC, biên bản FAT, CO/CQ vật liệu và hướng dẫn vận hành/bảo trì. Hồ sơ rõ ràng giúp Quý khách quản lý tài sản dễ dàng và rút ngắn thời gian phê duyệt.

Nghiệm thu cùng khách hàng. Chúng tôi chạy thử theo kịch bản thực tế, đào tạo vận hành – an toàn, ghi nhận thông số và hoàn tất nghiệm thu lắp đặt. Mốc bảo hành được kích hoạt ngay sau nghiệm thu; lịch kiểm tra định kỳ và checklist bảo dưỡng được đề xuất để duy trì hiệu suất dài hạn.

• Checklist QA/QC điển hình: siết lực đầu cos theo khuyến nghị, kiểm tra đánh số dây – nhãn thiết bị, đo điện trở nối đất khung, xác nhận cấp bảo vệ IP theo thiết kế, rà soát an toàn cạnh sắc và lỗ khoét.
• Tài liệu hợp đồng: bản vẽ phát hành, nhật ký thay đổi (revision), biên bản nghiệm thu từng giai đoạn, chứng chỉ xuất xưởng.

Khi quy trình trên được áp dụng nhất quán, tủ điều khiển của Quý khách đạt hiệu suất vận hành ổn định, dễ mở rộng và sẵn sàng đưa vào sản xuất. Ở phần kế tiếp, chúng tôi sẽ trình bày kế hoạch bảo trì và kiểm tra định kỳ theo môi trường làm việc để duy trì độ tin cậy theo thời gian.

Bảo Trì & Kiểm Tra Định Kỳ: Checklist thực tế và lịch bảo dưỡng theo môi trường

Thực hiện bảo trì định kỳ theo checklist đơn giản giúp phát hiện sớm các vấn đề tiềm ẩn, đảm bảo tủ điện luôn hoạt động an toàn và hiệu quả.

Sau khi tủ đã vượt qua FAT và nghiệm thu tại hiện trường, độ ổn định dài hạn phụ thuộc vào cách Quý khách vận hành và bảo trì tủ điện theo chu kỳ. Một kế hoạch bảo trì tủ điện ngắn gọn, có thể triển khai ngay tại xưởng hoặc công trình, sẽ giảm rủi ro dừng máy, bám bụi, thấm nước và suy giảm cấp kín; đồng thời tối ưu OPEX và tổng chi phí sở hữu (TCO).

Lưu ý an toàn: Trước khi kiểm tra tủ điện, vui lòng cô lập nguồn, treo thẻ LOTO, đo xác nhận không còn điện áp dư; trang bị găng và kính bảo hộ theo quy định.

Checklist kiểm tra nhanh (3-6 tháng/lần)

Kiểm tra bên ngoài: Vỏ tủ có bị móp méo, gỉ sét không? Quan sát toàn bộ bề mặt thân – cánh – nóc – đáy để phát hiện va đập, bong sơn, vết rạn. Móp méo có thể làm sai khe hở cánh và giảm lực nén lên gioăng, từ đó tụt cấp bảo vệ IP và tăng nguy cơ thấm nước, bụi mịn. Hãy rà soát cả vị trí chân đế, tai treo tường và các đầu chờ cáp (cable gland) vì đây là điểm yếu dễ xâm nhập. Với vỏ thép sơn tĩnh điện, xử lý sớm điểm gỉ bằng mài – phủ sơn phục hồi; với inox, đánh passivation tại vết xước để duy trì độ bền vật liệu.

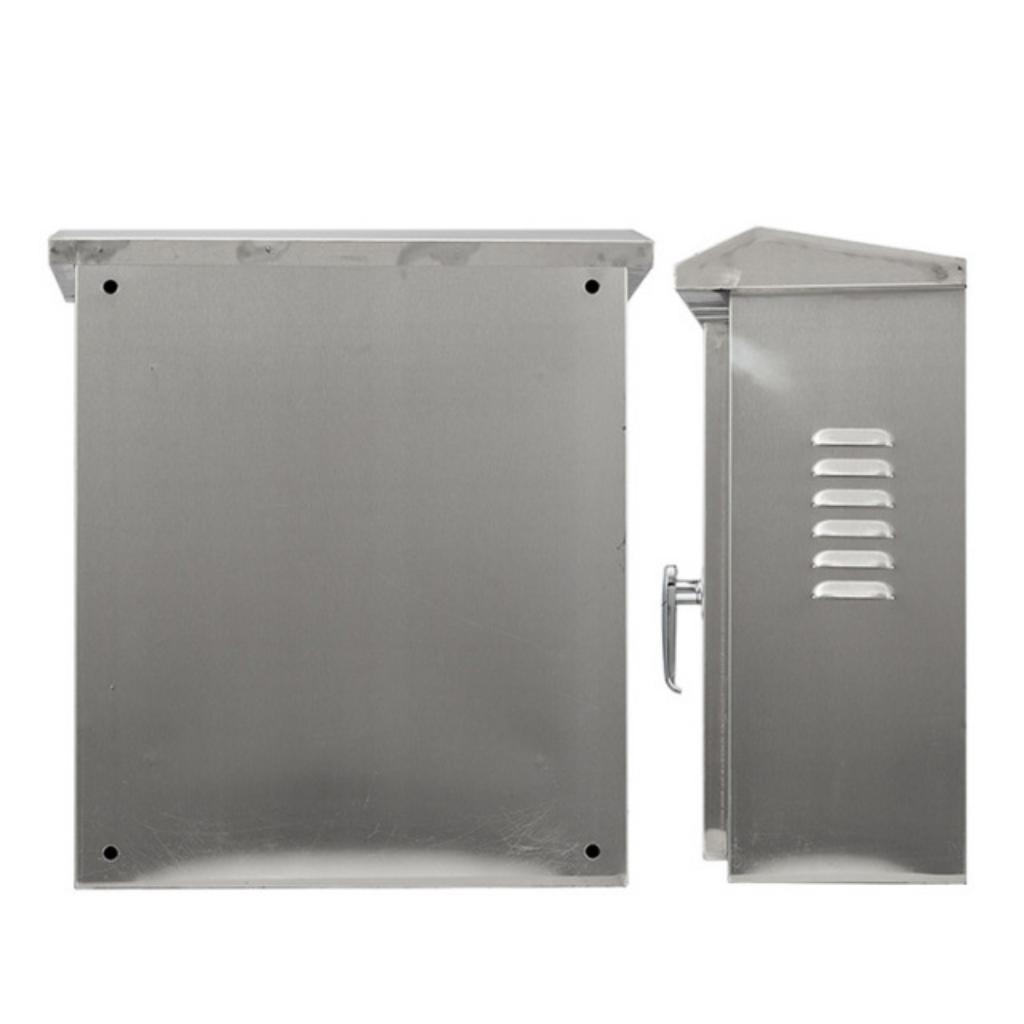

Kiểm tra gioăng cửa: Gioăng có còn đàn hồi, có bị rách hay nứt không? Dùng tay nén thử theo chu vi cánh; gioăng tốt sẽ đàn hồi đều và không bị dẹt cứng. Các vết nứt, chai cứng hoặc đứt góc sẽ làm giảm kín khít, đặc biệt ở tủ ngoài trời. Thay mới bằng gioăng đúng profile (EPDM/Silicone) và chiều dài chuẩn, làm sạch rãnh trước khi dán để phục hồi cấp bảo vệ theo IEC 60529 (IP). Tham khảo khái niệm IP Code tại nguồn mở để tiêu chuẩn hóa mục tiêu kiểm soát IEC 60529 (IP Code).

Kiểm tra khóa và bản lề: Cửa đóng có khít không, khóa có hoạt động tốt không? Đóng/mở vài chu kỳ để cảm nhận độ êm, kiểm tra độ xô lệch cánh và độ nén của cam khóa lên gioăng. Nếu cửa hở cục bộ, cần chỉnh cam hoặc thay thế khóa nén; bôi trơn nhẹ bằng dung dịch trung tính (không dầu khoáng) để bảo vệ gioăng. Bản lề phải chắc, không rơ; siết lại bu lông, tán rive lỏng và thay ngay bản lề rạn nứt để tránh xệ cánh.

Làm sạch lưới lọc bụi ở các miệng gió. Tháo lưới lọc, gõ bụi khô, thổi khí nén áp thấp theo chiều ngược dòng; với lưới có dầu bám, rửa bằng dung dịch trung tính rồi sấy khô hoàn toàn trước khi lắp lại. Lưới bẩn làm giảm lưu lượng quạt, tăng nhiệt độ bên trong, ảnh hưởng tuổi thọ PLC, biến tần và nguồn; cần thay mới nếu lưới rách hoặc biến dạng. Kiểm tra chiều gió vào/ra nhất quán, xác nhận quạt hút vẫn hoạt động đúng tốc độ. Dấu hiệu cần vệ sinh/ thay lưới:

• Nhiệt độ trong tủ tăng bất thường, thiết bị báo quá nhiệt.
• Lưới đổi màu xám đậm, bít kín sợi.
• Chênh áp rõ giữa mặt ngoài và trong lưới khi quạt chạy.

Bổ sung trong lần kiểm tra nhanh: rà rò cáp và ốc siết cable gland; đo nhanh điện trở nối đất khung tủ; ghi nhận dấu vết đọng sương để cân nhắc lắp heater/khay hút ẩm.

Lịch bảo dưỡng khuyến nghị

Môi trường trong nhà, sạch sẽ: 12 tháng/lần. Với văn phòng, xưởng sạch và nhiệt/ẩm ổn định, chu kỳ năm là hợp lý. Mỗi lần bảo dưỡng gồm làm sạch tổng thể, siết lại đầu cos theo khuyến nghị nhà sản xuất thiết bị, kiểm tra nhãn dây – sơ đồ, và chạy thử các liên động cơ bản. Đây là tần suất tối ưu giữa chi phí và hiệu quả, đồng thời duy trì hồ sơ kiểm tra tủ điện minh bạch cho công tác quản lý tài sản.

Môi trường nhiều bụi, ngoài trời: 6 tháng/lần. Bụi, mưa, tia UV và rung động đòi hỏi chu kỳ dày hơn. Công việc trọng tâm là vệ sinh – thay lưới lọc, kiểm tra gioăng và khóa nén, rà soát cable gland/ống luồn dây, khắc phục sớm sứt mẻ lớp sơn để ngăn gỉ lan. Nên kiểm tra dấu nước vào (vệt ố, muối) trên đáy tủ và máng cáp; hiệu chỉnh lại khe hở cánh để duy trì IP theo thiết kế.

Môi trường khắc nghiệt (hóa chất, ven biển): 3–6 tháng/lần, cần kiểm tra thường xuyên hơn. Sương muối và hóa chất ăn mòn khiến kim loại và gioăng xuống cấp nhanh; tần suất 3–6 tháng giúp phát hiện sớm. Ưu tiên phụ kiện inox, gioăng chịu hóa chất, sơn phủ bảo vệ bổ sung và giải pháp làm mát “closed-loop” để hạn chế bụi/ẩm. Ghi nhận mọi dấu hiệu ăn mòn điện hóa tại đầu cos, thanh đồng PE/N và thay thế kịp thời; cân nhắc lắp thanh gia nhiệt chống ngưng tụ nếu độ ẩm cao.

Tuân thủ checklist bảo dưỡng rõ ràng sẽ kéo dài tuổi thọ vỏ tủ và thiết bị, giảm dừng máy ngoài kế hoạch và hỗ trợ lập ngân sách phụ tùng chủ động. Khi thảo luận về Báo giá & Tối ưu Chi phí Sở Hữu, các hạng mục bảo trì tiêu chuẩn sẽ được tích hợp ngay trong đề xuất để tối ưu TCO và tiến độ giao hàng.

Báo Giá & Tối Ưu Chi Phí Sở Hữu: các yếu tố ảnh hưởng giá, phương án tối ưu vật liệu & IP, thời gian giao hàng

Giá vỏ tủ điện phụ thuộc vào vật liệu, kích thước, cấp bảo vệ IP và độ phức tạp của thiết kế, nhưng lựa chọn đúng ngay từ đầu sẽ giúp tối ưu tổng chi phí sở hữu.

Từ góc nhìn bảo trì định kỳ mà Quý khách vừa theo dõi, chi phí sở hữu thực tế không chỉ nằm ở giá mua ban đầu mà còn ở độ bền vật liệu, khả năng chống bụi/nước và mức độ dễ bảo dưỡng. Vì thế, một báo giá vỏ tủ điện hợp lý phải phản ánh đúng môi trường lắp đặt, cấp kín theo IEC 60529 (IP) và phương án gia công. Cơ Khí Hải Minh luôn tư vấn theo hướng cân bằng CAPEX với OPEX để tối ưu TCO, đồng thời giữ tiến độ giao hàng ổn định cho dự án. Những cấu hình mẫu theo ứng dụng (bơm cứu hỏa, nước thải, thang máy, băng tải) sẽ là cơ sở tham chiếu hữu ích ở phần kế tiếp.

Các yếu tố chính ảnh hưởng đến báo giá

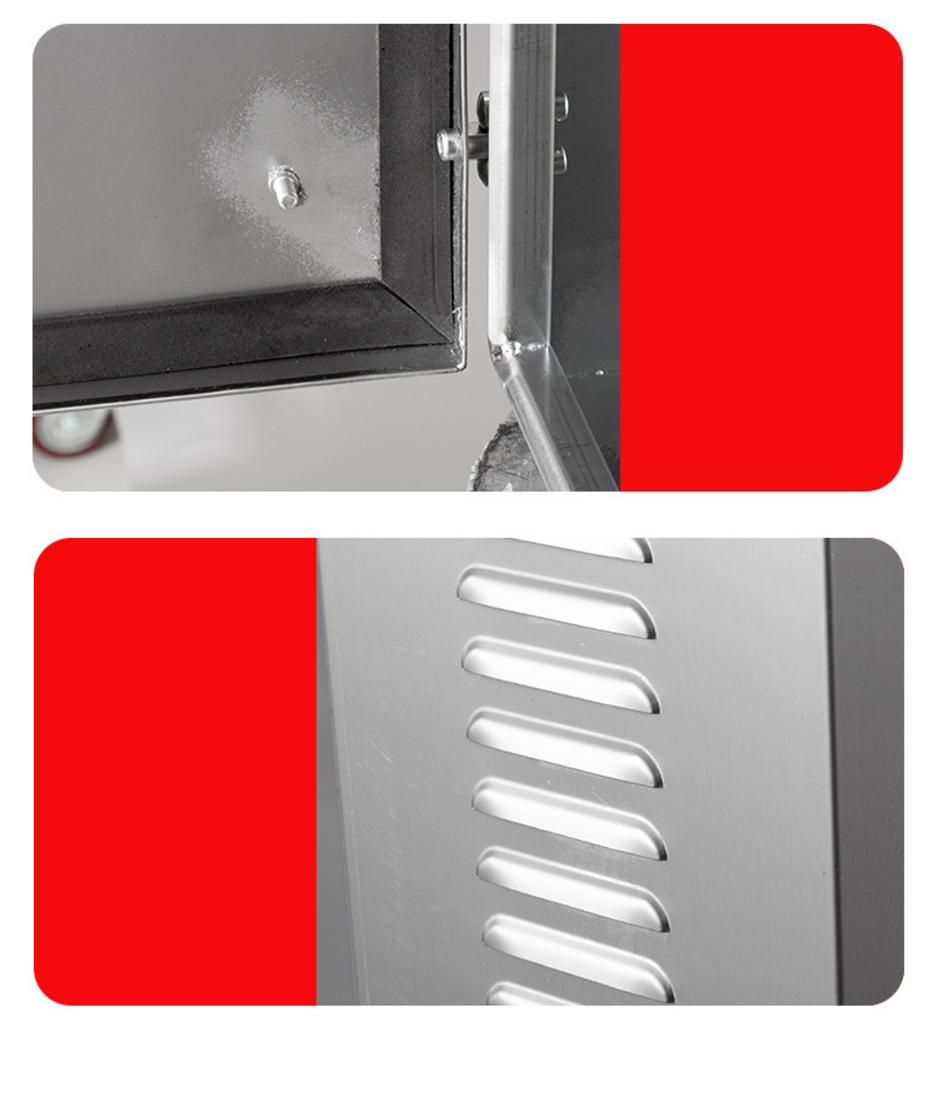

Vật liệu: Inox 304 > Thép sơn tĩnh điện. Vật liệu quyết định độ bền và chi phí vòng đời. Inox 304 có khả năng chống ăn mòn tốt, thích hợp khu vực ẩm, mưa nắng hoặc có hơi muối/hoá chất nhẹ; giá ban đầu cao hơn nhưng giảm rủi ro gỉ sét và chi phí phục hồi bề mặt. Thép sơn tĩnh điện tối ưu cho môi trường trong nhà khô ráo với ngân sách đầu tư ban đầu hạn chế; cần bảo dưỡng lớp sơn để duy trì thẩm mỹ và tuổi thọ. Khi làm việc ngoài trời hoặc cần độ bền cao, “giá vỏ tủ inox 304” phản ánh lợi ích dài hạn ở TCO.

Kích thước & Độ dày: tủ càng lớn, càng dày thì giá càng cao. Kích thước ảnh hưởng đến lượng vật liệu, số công đoạn cắt/chấn/hàn và cả chi phí vận chuyển. Độ dày tăng giúp vỏ tủ cứng vững, chịu va đập tốt hơn và treo được thiết bị nặng trên panel, nhưng đi kèm CAPEX cao hơn. Các chi tiết gia cường, gân tăng cứng, chân đế hoặc khung đặt sàn cũng là hạng mục tạo chênh lệch giá. Vì vậy, Quý khách nên xác định tải trọng thiết bị và nhu cầu mở rộng để chốt kích thước/độ dày tối ưu.

Cấp bảo vệ IP: IP càng cao, chi phí càng tăng. Đạt IP cao như IP65–IP66 cần gioăng kín khít, khoá nén đa điểm, cable gland/vent chuyên dụng và gia công khe cánh chuẩn xác, làm chi phí tăng theo. Chỉ định cấp IP phù hợp theo tiêu chuẩn IEC 60529 giúp cân bằng chi phí và độ kín bụi/nước; IP54 đủ cho đa số vị trí trong nhà, còn ngoài trời, khu vực mưa gió tạt mạnh thường nhắm IP65 trở lên. Tham khảo khái quát mã IP tại nguồn mở để thống nhất mục tiêu kỹ thuật IEC 60529 (IP Code).

Số lượng và độ phức tạp: càng tuỳ biến, càng cần ngân sách. Cắt lỗ HMI, kính quan sát, lỗ chờ cáp đa kích thước, cửa đôi/cửa phụ hay sơn màu RAL riêng đều làm tăng thời gian gia công và lắp ráp. Lô hàng số lượng lớn giúp tối ưu chi phí nhờ chuẩn hoá bản vẽ, jig gá và chu trình QA/QC lặp lại. Với đơn chiếc, Quý khách nên chốt sớm bản vẽ kỹ thuật, BOM và layout cắt lỗ để tránh phát sinh chi phí thay đổi sau sản xuất.

Cách tối ưu Tổng chi phí sở hữu (TCO)

Chọn đúng vật liệu và cấp IP theo môi trường, tránh over-spec hoặc under-spec. Trong nhà khô ráo, tủ thép sơn tĩnh điện với IP54 là lựa chọn hiệu quả. Khu vực nhiều bụi/nước bắn, cân nhắc IP55–IP65; ngoài trời hoặc gần nguồn nước mặn, ưu tiên inox 304 với IP65–IP66 để giảm chi phí sửa chữa về sau. Cách tiếp cận “đúng nhu cầu” giúp hạ CAPEX không cần thiết và hạn chế OPEX phát sinh do thấm nước, gỉ sét hoặc lỗi thiết bị.

Làm việc trực tiếp với đơn vị sản xuất như Cơ Khí Hải Minh. Sản xuất in-house cho phép kiểm soát vật liệu, quy trình QA/QC và tiến độ; đồng thời, kỹ sư của chúng tôi hỗ trợ value engineering: chuẩn hoá kích thước, đề xuất phụ kiện tương đương, tối ưu layout cắt lỗ để rút ngắn thời gian lắp ráp. Quý khách nhận bộ hồ sơ đầy đủ (bản vẽ, BOM, hướng dẫn lắp đặt/bảo trì), thuận lợi cho nghiệm thu và bảo hành. Đây là yếu tố mấu chốt để tối ưu chi phí và giảm rủi ro trong suốt vòng đời thiết bị.

Ước tính thời gian giao hàng và lập kế hoạch vật tư. Tủ tiêu chuẩn có thể giao nhanh; tủ tuỳ biến thường cần thời gian thiết kế và sản xuất trong khoảng 7–15 ngày tuỳ mức độ phức tạp và lịch tải xưởng. Để rút ngắn lead time, Quý khách nên chốt sớm bản vẽ, màu sơn, số lượng cable gland, vị trí khoan cắt và phụ kiện lắp ngoài (đèn/nút/HMI). Với đơn hàng nhiều model, gom series kích thước và phụ kiện giúp tăng tính lặp, qua đó rút thời gian và chi phí.

• Mẹo tối ưu thêm: chuẩn hoá chiều rộng/chiều cao theo vài mã kích thước; hạn chế kính quan sát nếu không thật cần; sử dụng khoá nén đa điểm cho tủ cao/nặng, khoá đơn cho tủ nhỏ; dự phòng 10–15% không gian panel để dễ mở rộng.

Với cách tiếp cận trên, báo giá vỏ tủ điện sẽ minh bạch theo cấu phần kỹ thuật, còn tổng chi phí sở hữu được kiểm soát nhờ chọn đúng vật liệu – đúng IP – đúng mức tuỳ biến. Các cấu hình vỏ tủ mẫu cho bơm cứu hỏa, xử lý nước thải, thang máy và băng tải sẽ giúp Quý khách tham chiếu nhanh ở phần tiếp theo.

Case Ứng Dụng Nhanh: Bơm cứu hỏa, xử lý nước thải, thang máy, băng tải – cấu hình vỏ tủ mẫu

Tham khảo các cấu hình vỏ tủ mẫu cho những ứng dụng phổ biến như bơm PCCC, xử lý nước thải, thang máy và băng tải để lựa chọn nhanh chóng và chính xác.

Sau phần Báo giá & Tối ưu Chi phí Sở Hữu, bước tiếp theo là chọn cấu hình tham chiếu phù hợp ứng dụng để rút ngắn thời gian chốt bản vẽ và BOM. Dưới đây là các case điển hình mà Cơ Khí Hải Minh thường triển khai, được tối ưu theo môi trường lắp đặt, chuẩn IP và khả năng tản nhiệt – những yếu tố trực tiếp ảnh hưởng đến hiệu suất vận hành và TCO.

Tủ điều khiển bơm cứu hỏa (PCCC)

Yêu cầu: Chống nước, đặt ngoài trời hoặc trong phòng bơm, dễ nhận biết. Hệ PCCC đòi hỏi nhận diện rõ ràng, thao tác nhanh trong tình huống khẩn cấp; màu đỏ tiêu chuẩn giúp đội vận hành định vị ngay lập tức. Tủ thường làm việc tại khu vực ẩm ướt, có thể hắt nước và rung do máy bơm công suất lớn, vì vậy cấp bảo vệ IP từ 54 trở lên là tối thiểu, ngoài trời nên nhắm IP55–IP66. Gioăng nén kín (EPDM/Silicone) và khóa nén cam giúp duy trì lực ép ổn định lên cánh, hạn chế suy giảm cấp kín theo thời gian. Bản lề, tay nắm và phụ kiện nên đồng bộ chất lượng để chịu va đập, đóng mở nhiều chu kỳ.

Cấu hình đề xuất: Vỏ tủ đặt sàn, thép sơn tĩnh điện màu đỏ, cấp bảo vệ IP54 trở lên. Với khu vực trong nhà khô, IP54 đáp ứng tốt; còn bán ngoài trời nên bổ sung mái che hắt và nâng IP. Khuyến nghị thân tủ dày 1.2–1.5 mm, panel trong 2.0–2.5 mm để gá contactor/MCB công suất lớn; chân đế cao 100–150 mm tránh úng nước. Sắp xếp khe cáp dưới đáy qua cable gland chống nước, bịt kín lỗ thừa. Ví dụ kích thước tham khảo:

• 600x800x300 mm cho 1 bơm chính + 1 bơm dự phòng nhỏ.
• 800x1000x300 mm cho tổ hợp bơm DOL/SAO–TAM GIÁC.
• 1000x1200x400 mm khi tích hợp thêm ATS/hòa đồng bộ nguồn máy phát.

Tủ điều khiển hệ xử lý nước thải

Yêu cầu: Chống ăn mòn hóa chất, chống ẩm cao. Khu xử lý nước thải có hơi axit/kiềm và độ ẩm liên tục; nếu dùng thép sơn thường, lớp phủ sẽ xuống cấp nhanh, phát sinh chi phí phục hồi. Inox 304 với khả năng chống ăn mòn tốt là lựa chọn bền vững, giúp giảm OPEX và rủi ro thấm nước gây hỏng biến tần/PLC. Mức IP nên ở 65 hoặc cao hơn để chống tia nước và bụi mịn; các điểm xâm nhập như cable gland, cửa cánh, lỗ thoát phải được bịt kín đồng bộ. Để chống ngưng tụ, cân nhắc thanh gia nhiệt trong tủ và bộ hút ẩm.

Cấu hình đề xuất: Vỏ tủ Inox 304, đặt sàn hoặc treo tường, cấp bảo vệ IP65 trở lên, có chân đế cách sàn. Chúng tôi khuyến nghị dùng gioăng đúc PU hoặc Silicone profile kín khít; cable gland chống nước (IP68) bằng đồng mạ Niken hoặc inox. Thiết kế kín, hạn chế dùng quạt hở; nếu bắt buộc thông gió, trang bị lưới lọc bụi và chụp che mưa. Chân đế/giá treo nâng cao tối thiểu 100 mm để tránh nước đọng; ngoài trời, kết hợp mái che và sơn bảo vệ phụ kiện. Trường hợp tủ đặt lộ thiên, Quý khách có thể tham khảo dòng Vỏ tủ điện ngoài trời để tiêu chuẩn hóa thiết kế.

Tủ điều khiển thang máy, băng tải

Yêu cầu: Lắp trong phòng kỹ thuật, cần tản nhiệt tốt. Hệ thang máy/băng tải thường tích hợp biến tần, PLC, nguồn xung – các thiết bị phát nhiệt đáng kể khi tải cao. Môi trường trong nhà ít ẩm nhưng nhiều bụi mịn, vì vậy cần thông gió có kiểm soát để không đánh đổi sạch sẽ lấy lưu lượng gió. IP54 là mức hợp lý cho phòng kỹ thuật, chú trọng luồng khí vào/ra và dễ bảo dưỡng lưới lọc. Bố trí thiết bị theo dòng khí từ thấp lên cao để quạt hút trên nóc giải nhiệt hiệu quả.

Cấu hình đề xuất: Vỏ tủ thép sơn tĩnh điện, đặt sàn, có quạt thông gió và lưới lọc bụi. Sử dụng quạt hút nóc tủ, cửa gió vào đặt thấp có lọc bụi thay nhanh; định kỳ vệ sinh để duy trì lưu lượng. Thân tủ dày 1.2 mm, panel 2.0 mm; bổ sung gân tăng cứng cho cánh lớn để hạn chế xệ cánh. Bố trí máng cáp, thanh DIN và không gian dự phòng 10–15% để mở rộng thiết bị. Kích thước gợi ý: 600x800x300 mm cho băng tải nhỏ; 800x1200x400 mm khi lắp thêm HMI/biến tần công suất cao.

Các cấu hình trên là điểm khởi đầu đáng tin cậy, giúp Quý khách xác định nhanh vật liệu, cấp IP và cách tản nhiệt phù hợp từng ứng dụng. Khi cần đồng bộ từ tư vấn, sản xuất đến lắp đặt – bảo trì, Cơ Khí Hải Minh sẵn sàng đảm nhiệm như một đối tác toàn diện trong phần tiếp theo của bài viết.

Tại Sao Chọn Cơ Khí Hải Minh Làm Đối Tác Toàn Diện? (xưởng in-house, gia công inox theo yêu cầu, thiết kế 2D/3D, lắp đặt – bảo trì tận nơi)

Với xưởng sản xuất trực tiếp, năng lực thiết kế “may đo” và đội ngũ kỹ thuật tận nơi, Cơ Khí Hải Minh là đối tác toàn diện giúp bạn sở hữu vỏ tủ điện tối ưu nhất.

Sau khi Quý khách đã tham chiếu các cấu hình vỏ tủ mẫu cho bơm cứu hỏa, xử lý nước thải, thang máy và băng tải, bước quan trọng là chọn một đối tác đủ năng lực để chuyển ý tưởng thành sản phẩm đạt chuẩn, đúng tiến độ và tối ưu TCO. Cơ Khí Hải Minh vận hành mô hình xưởng in-house, kiểm soát chặt vật liệu, quy trình và nghiệm thu; qua đó đảm bảo hiệu suất vận hành ổn định của hệ thống điều khiển trong thực tế.

Kinh nghiệm & Năng lực sản xuất trực tiếp

Hơn 10 năm kinh nghiệm trong lĩnh vực gia công cơ khí và thiết bị công nghiệp giúp chúng tôi thấu hiểu đặc thù từng môi trường lắp đặt: trong nhà, ngoài trời, khu xử lý nước thải hay phòng bơm PCCC. Kinh nghiệm đó được chuyển hóa thành hệ tiêu chí kỹ thuật rõ ràng: lựa chọn vật liệu (thép sơn tĩnh điện, inox 304), cấu trúc thân – cánh – bản lề – gioăng, và mức bảo vệ theo IEC 60529 (IP54–IP66) phù hợp tải và rủi ro môi trường. Quý khách nhận được vỏ tủ có độ cứng vững, khả năng chống bụi/nước và chống ăn mòn tốt, góp phần bảo vệ thiết bị như aptomat, contactor, biến tần, PLC vận hành ổn định.

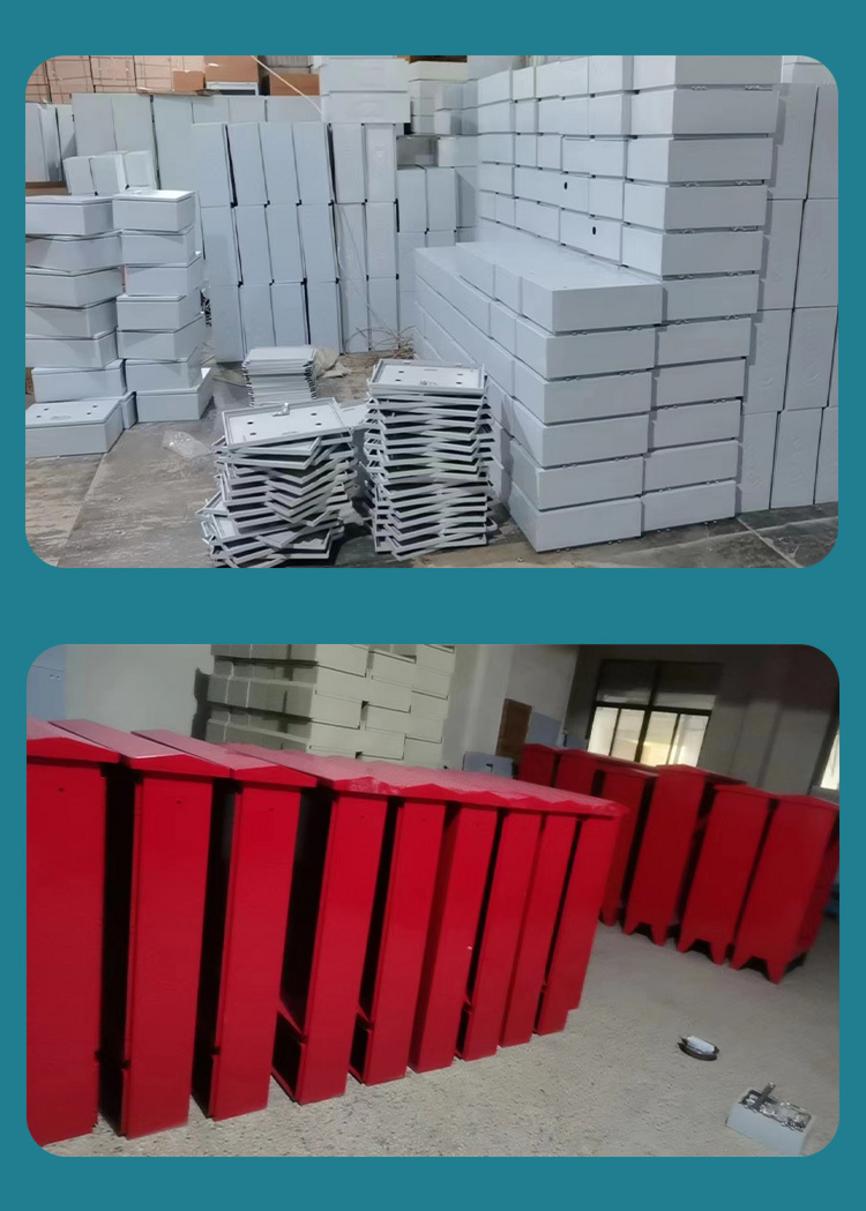

Sở hữu xưởng sản xuất tại TPHCM giúp Cơ Khí Hải Minh trở thành một xưởng sản xuất vỏ tủ điện đúng nghĩa: không qua trung gian, chủ động lịch máy, chủ động vật tư. Năng lực gia công gồm cắt laser, chấn CNC, hàn MIG/TIG, sơn tĩnh điện và lắp ráp – kiểm tra giúp kiểm soát chất lượng từng công đoạn, rút ngắn lead time và giữ chi phí minh bạch. Quý khách làm việc trực tiếp với đội kỹ sư và QA/QC của chúng tôi, thuận tiện cho FAT, nghiệm thu và chuẩn hóa hồ sơ kỹ thuật.

Thiết kế “May Đo” theo mọi yêu cầu

Đội ngũ kỹ sư tư vấn theo đúng môi trường làm việc và cấu hình tải: từ tủ treo tường IP54 cho phòng kỹ thuật tới tủ đặt sàn IP65–IP66 cho ngoài trời, hơi ẩm hoặc hóa chất nhẹ. Chúng tôi tính toán phương án tản nhiệt, luồng khí, vị trí cable gland, bố trí thanh DIN/tấm panel để tối ưu hiệu suất vận hành và bảo trì. Các lựa chọn như cửa đơn/cửa đôi, khóa nén đa điểm, gioăng EPDM/Silicone được cân nhắc theo yêu cầu kín khít và chu kỳ đóng mở.

Chuyển đổi ý tưởng, bản phác thảo thành bản vẽ thiết kế vỏ tủ 2D/3D chi tiết trước khi sản xuất là quy trình bắt buộc tại Hải Minh. Bản vẽ thể hiện đầy đủ kích thước, vị trí cắt lỗ HMI/nút đèn/kính quan sát, layout thiết bị trên panel và không gian dự phòng 10–15% cho mở rộng. Quý khách duyệt bản vẽ, chúng tôi khóa BOM, lịch sản xuất và phối hợp kiểm tra lắp đặt thực địa khi cần.

Dịch vụ trọn gói

Chúng tôi cung cấp giải pháp trọn vòng đời: khảo sát – tư vấn – thiết kế – sản xuất – lắp đặt – chạy thử – bàn giao – bảo hành/bảo trì. Một đầu mối chịu trách nhiệm giúp giảm rủi ro giao tiếp, đảm bảo tiến độ và đồng nhất chất lượng. Tài liệu đi kèm gồm bản vẽ kỹ thuật, BOM, hướng dẫn lắp đặt/vận hành/bảo trì, biên bản thử nghiệm và hồ sơ nghiệm thu.

Chính sách bảo hành minh bạch, đội kỹ thuật phản hồi nhanh và sẵn sàng bảo trì định kỳ giúp Quý khách yên tâm khai thác thiết bị. Với các dự án yêu cầu gia công inox theo yêu cầu hoặc sơn màu RAL riêng, chúng tôi chủ động nguồn vật tư và lịch máy để đáp ứng hạn giao. Nền tảng dịch vụ này là lý do nhiều khách hàng xem Cơ Khí Hải Minh là đối tác bền vững, “Cơ Khí Hải Minh uy tín” không chỉ ở giá tốt mà ở chất lượng ổn định qua năm tháng.

“Năng lực sản xuất của Cơ Khí Hải Minh rất tốt. Toàn bộ hệ thống tủ điều khiển cho nhà máy của chúng tôi được bàn giao đúng tiến độ, gia công chắc chắn, đạt cấp IP theo yêu cầu.”

— Đại diện kỹ thuật, Nhà máy công nghiệp tại Bình Dương

Quý khách có thể tìm hiểu thêm về năng lực, dự án và quy trình làm việc tại Trang chủ Cơ Khí Hải Minh. Nếu còn băn khoăn kỹ thuật phổ biến, phần Câu Hỏi Thường Gặp ngay phía dưới sẽ giải đáp nhanh các thắc mắc thường gặp trước khi chốt bản vẽ và kế hoạch triển khai.

Câu Hỏi Thường Gặp (FAQ)
