Vỏ Tủ Điện Là Gì? Vai Trò An Toàn Và Lợi Ích Cho Hệ Thống Điện

Vỏ tủ điện là lớp vỏ bọc bên ngoài chứa đựng các thiết bị điện và bảng mạch điều khiển, đóng vai trò cốt lõi trong việc bảo vệ an toàn cho người vận hành và đảm bảo sự ổn định của toàn bộ hệ thống.

Vỏ tủ điện là lớp bảo vệ chuyên dụng bao bọc các khí cụ điện, giúp hệ thống vận hành an toàn, ổn định và có tổ chức. Ở góc nhìn kỹ thuật dự án, đây không chỉ là “cái hộp” đựng thiết bị; nó là rào chắn đầu tiên trước bụi, ẩm, nước, va đập, ăn mòn và cả rủi ro điện giật. Lựa chọn và cấu hình vỏ tủ đúng chuẩn còn tác động trực tiếp đến tổng chi phí sở hữu (TCO), bởi CAPEX hợp lý và OPEX thấp hơn nhờ tuổi thọ thiết bị được kéo dài, giảm thời gian chết và đơn giản hóa bảo trì. Với nhà máy, tòa nhà hay hạ tầng đô thị, đầu tư đúng vỏ tủ là đặt nền cho an toàn PCCC, tính sẵn sàng và khả năng mở rộng sau này.

Về kỹ thuật, vật liệu và chuẩn bảo vệ là hai trụ cột khi đánh giá chất lượng vỏ tủ. Tùy môi trường lắp đặt, Quý khách có thể cân nhắc:

• Vật liệu: thép sơn tĩnh điện (bền – tối ưu chi phí), inox 304/316 (chống ăn mòn vượt trội), nhôm (nhẹ, tản nhiệt tốt), nhựa/fiberglass (không dẫn điện, không cản sóng).
• Chuẩn bảo vệ: IP66 kín bụi – chống nước tia mạnh; NEMA 4X bổ sung chống ăn mòn, phù hợp ngoài trời, hơi muối.

Để tham chiếu nhanh, Quý khách có thể xem khái niệm IP Code tại Wikipedia và các cấp vỏ theo NEMA tại NEMA enclosure types. Đây là nền tảng giúp định lượng rủi ro môi trường và quyết định cấp bảo vệ phù hợp cho dự án.

Định nghĩa chính xác nhất về Vỏ tủ điện

Là một kết cấu hộp hoặc tủ chuyên dụng, được thiết kế để bao bọc và bảo vệ các thiết bị điện như aptomat (CB), contactor, rơ-le, biến tần, bộ điều khiển PLC. Vỏ tủ cung cấp mặt bích, ray DIN, panel gá và không gian luồn cáp để bố trí khoa học toàn bộ khí cụ. Nhờ kết cấu này, Quý khách dễ dàng kiểm soát luồng dây, khoảng cách điện môi, bán kính uốn cáp và khả năng tản nhiệt, từ đó nâng cao hiệu suất vận hành của hệ thống.

Ngăn chặn các tác động vật lý, hóa học, và môi trường từ bên ngoài ảnh hưởng đến thiết bị bên trong. Với cấp IP/NEMA phù hợp, vỏ tủ loại bỏ rủi ro bụi mịn, tia nước, mưa gió hay phun rửa công nghiệp, hạn chế ăn mòn do hơi ẩm, hóa chất. Trong bối cảnh vận hành liên tục, đặc biệt ở khu vực ngoài trời hay gần biển, lựa chọn inox 304/316 hoặc sơn phủ chất lượng cao sẽ kéo dài chu kỳ bảo trì, giảm OPEX đáng kể.

Tạo ra một không gian an toàn, có tổ chức để lắp đặt và đấu nối các thành phần điện. Mặt panel gia cường cho phép gá thiết bị nặng, khóa – bản lề – gioăng giúp tủ đóng kín, duy trì chỉ số IP ổn định sau nhiều chu kỳ mở/đóng. Khi cần mở rộng, Quý khách có thể ghép module, bổ sung lam gió, quạt – filter hoặc bộ trao đổi nhiệt để cân bằng giữa độ kín và nhu cầu tản nhiệt.

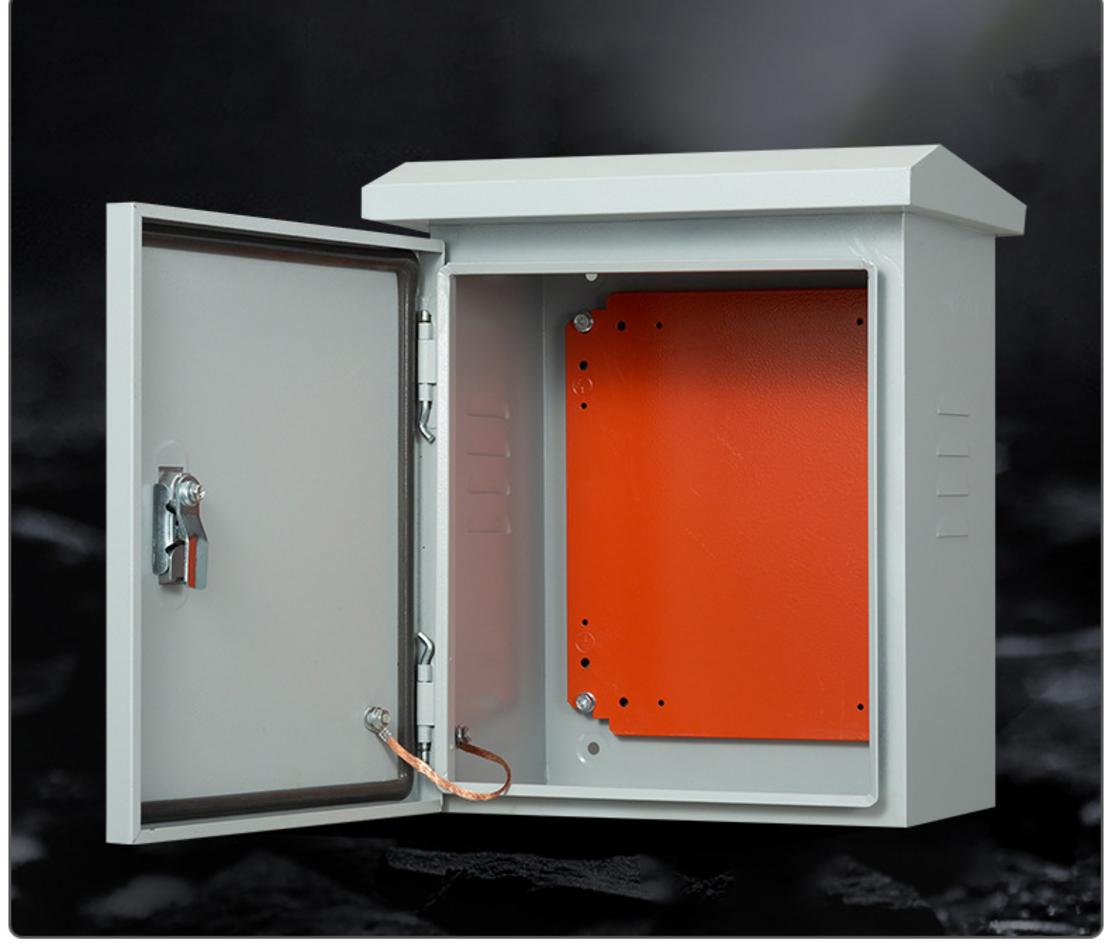

Vai trò không thể thay thế trong an toàn điện

Bảo vệ người vận hành khỏi nguy cơ điện giật do tiếp xúc ngẫu nhiên với các bộ phận mang điện. Cửa tủ, khóa an toàn và bố trí che chắn giúp ngăn truy cập ngoài ý muốn, đặc biệt ở khu vực có lưu lượng người qua lại. Khi tích hợp công tắc liên động (door interlock), mạch lực sẽ bị ngắt trước khi cửa mở, giảm rủi ro trong thao tác.

Ngăn ngừa sự cố chập điện, hỏa hoạn lan rộng ra bên ngoài, khoanh vùng thiệt hại. Vật liệu kim loại có khả năng bao che, các ngăn tủ phân khu mạch lực – mạch điều khiển giúp hạn chế lan truyền hồ quang. Độ kín phù hợp cũng giảm xác suất nước – bụi xâm nhập gây đoản mạch, đặc biệt trong môi trường phun rửa hoặc nhiều bụi sợi.

Hạn chế sự xâm nhập của bụi bẩn, nước, côn trùng và động vật có thể gây hư hỏng hoặc đoản mạch. Các giải pháp gioăng EPDM, silicone và lưới chắn lỗ thông gió giữ môi trường bên trong sạch – khô – ổn định. Ở khu vực ngoại vi, Quý khách có thể cân nhắc IP66 hoặc NEMA 4X; còn trong nhà khô ráo, cấp thấp hơn cũng đã đáp ứng về chi phí và yêu cầu kỹ thuật.

Lợi ích trực tiếp đối với hệ thống và doanh nghiệp

Tăng độ tin cậy và tuổi thọ của thiết bị điện, giảm thiểu thời gian chết của hệ thống. Thiết bị như biến tần, PLC, rơ-le nhiệt vốn nhạy cảm với bụi và ẩm; khi được bảo vệ đúng chuẩn, tần suất lỗi giảm rõ rệt. Độ tin cậy cải thiện kéo theo năng suất ổn định, tiến độ không bị gián đoạn.

Đơn giản hóa việc quản lý, vận hành, bảo trì và sửa chữa hệ thống điện. Vỏ tủ thiết kế đúng nguyên tắc sẽ có mã số đánh dấu, sơ đồ đấu nối, khoảng trống thao tác và bố trí phụ kiện hợp lý, giúp rút ngắn thời gian kiểm tra – nghiệm thu – khắc phục sự cố. Trong suốt vòng đời dự án, đây là yếu tố tạo lợi thế về chi phí vận hành.

Nâng cao tính chuyên nghiệp, thẩm mỹ và tuân thủ các tiêu chuẩn kỹ thuật an toàn trong nhà máy, tòa nhà. Bố trí gọn gàng, màu sơn đồng nhất, nhãn cảnh báo rõ ràng giúp không gian kỹ thuật ngăn nắp, dễ kiểm soát. Đặc biệt, khi phục vụ kiểm định PCCC hay đánh giá an toàn điện, một hệ thống vỏ tủ đúng chuẩn sẽ giúp Quý khách vượt qua các đợt đánh giá nhanh gọn.

Để lựa chọn tối ưu cho từng bối cảnh vận hành, Quý khách cần nắm rõ các dòng vỏ tủ trong nhà, ngoài trời, công nghiệp, điều khiển và hình thức âm tường/đứng sàn — nội dung sẽ được hệ thống hóa ngay ở mục kế tiếp.

Phân Loại Vỏ Tủ Điện Theo Ứng Dụng: Trong Nhà, Ngoài Trời, Công Nghiệp, Điều Khiển, Âm Tường/Đứng Sàn

Việc phân loại vỏ tủ điện theo ứng dụng giúp lựa chọn chính xác sản phẩm phù hợp với môi trường lắp đặt và mục đích sử dụng, từ trong nhà, ngoài trời đến các loại chuyên dụng cho công nghiệp.

Từ nền tảng đã nêu về vai trò và lợi ích của vỏ tủ, bước kế tiếp là hệ thống hóa theo ứng dụng để Quý khách xác định đúng cấu hình cho từng không gian lắp đặt. Cách tiếp cận này giúp tối ưu tổng chi phí sở hữu (TCO): chọn cấp bảo vệ vừa đủ, tránh thừa tính năng, đồng thời đảm bảo an toàn và độ bền trong suốt vòng đời dự án.

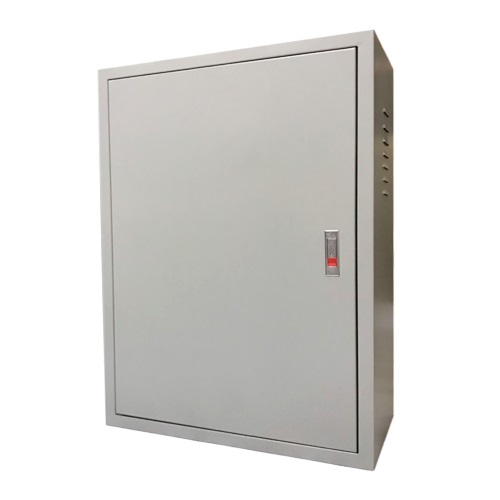

Vỏ tủ điện trong nhà (Indoor)

Thường có tiêu chuẩn bảo vệ thấp hơn (IP4X, IP54, NEMA Type 1) vì môi trường khô ráo và ít mưa tạt. Với văn phòng, nhà xưởng sạch hoặc phòng kỹ thuật khô, cấp IP54 đã kiểm soát tốt bụi và bắn tóe nước mức nhẹ. Chọn đúng cấp này giúp tiết kiệm CAPEX mà vẫn đảm bảo an toàn điện theo yêu cầu sử dụng. Khi có hơi ẩm cục bộ hoặc khu vực vệ sinh ướt, có thể nâng lên IP55/IP56 để duy trì độ tin cậy.

Tập trung vào việc ngăn ngừa bụi bẩn và chống tiếp xúc vật lý trực tiếp. Cửa tủ có khóa, tấm che an toàn, và bố trí ray DIN/plate hợp lý giúp hạn chế truy cập vô tình vào khí cụ mang điện. Đối với khu vực có lưu lượng người ra vào, sử dụng cửa có gioăng và nắp che bản lề sẽ tăng độ kín, tránh bụi mịn bám vào biến tần/PLC. Quý khách có thể tham khảo danh mục Vỏ tủ điện trong nhà để chọn dải kích thước phù hợp.

Chi phí thường thấp hơn loại ngoài trời nhờ giảm yêu cầu về gioăng kín nước, mái che và lớp phủ chống ăn mòn dày. Đây là lựa chọn tối ưu chi phí cho các tòa nhà và khu vực kỹ thuật có kiểm soát môi trường. Tuy vậy, nếu đặt gần khu vực rửa, hơi ẩm hoặc hạt bụi sợi, cần cân nhắc nâng cấp cấp IP để tránh sự cố đoản mạch về sau. Lựa chọn khéo léo ở bước này sẽ giảm OPEX do giảm tần suất bảo trì và thay thế.

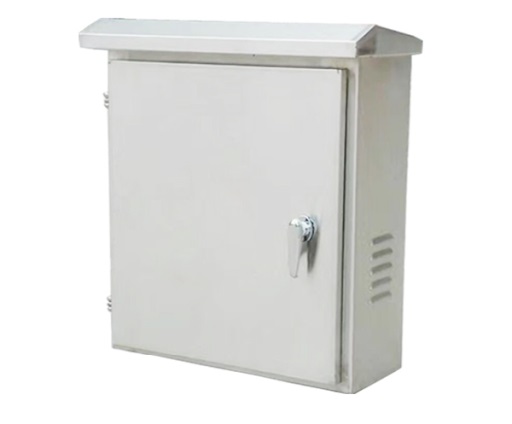

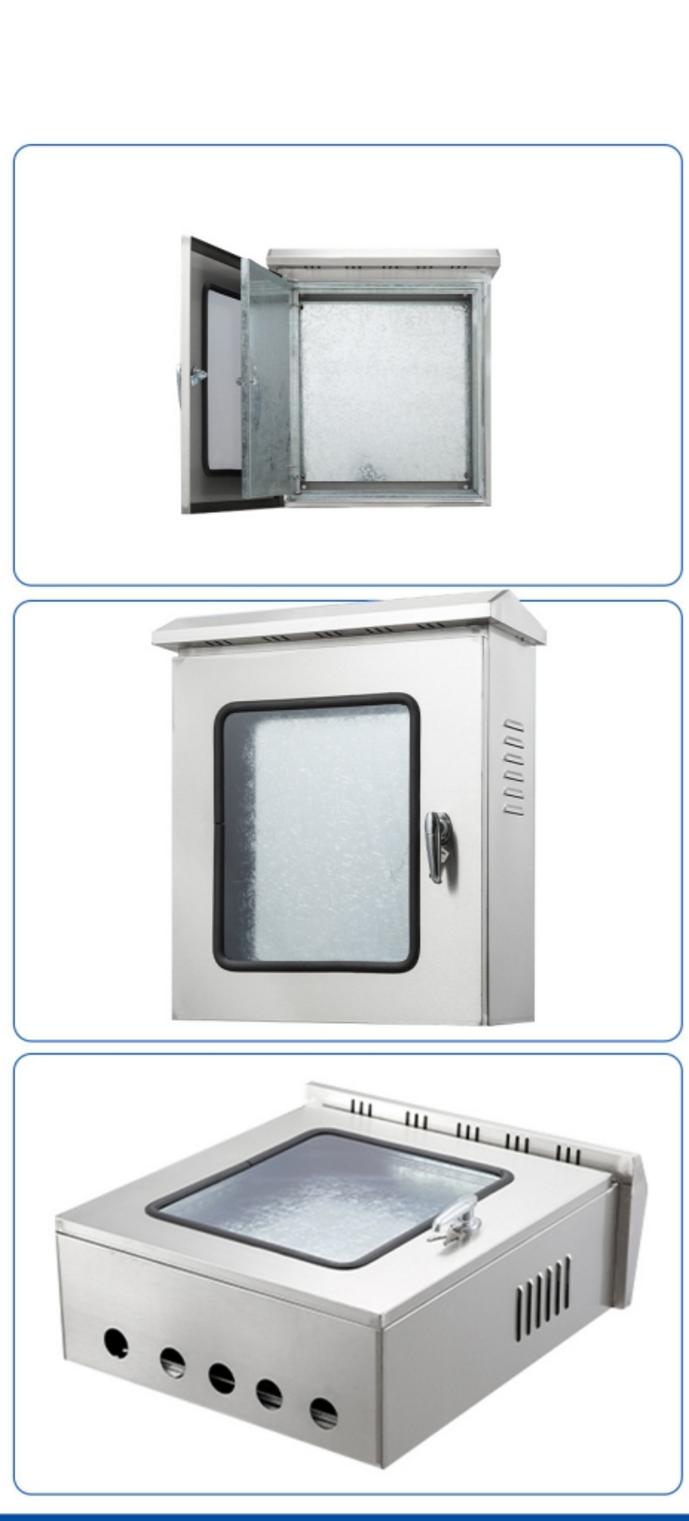

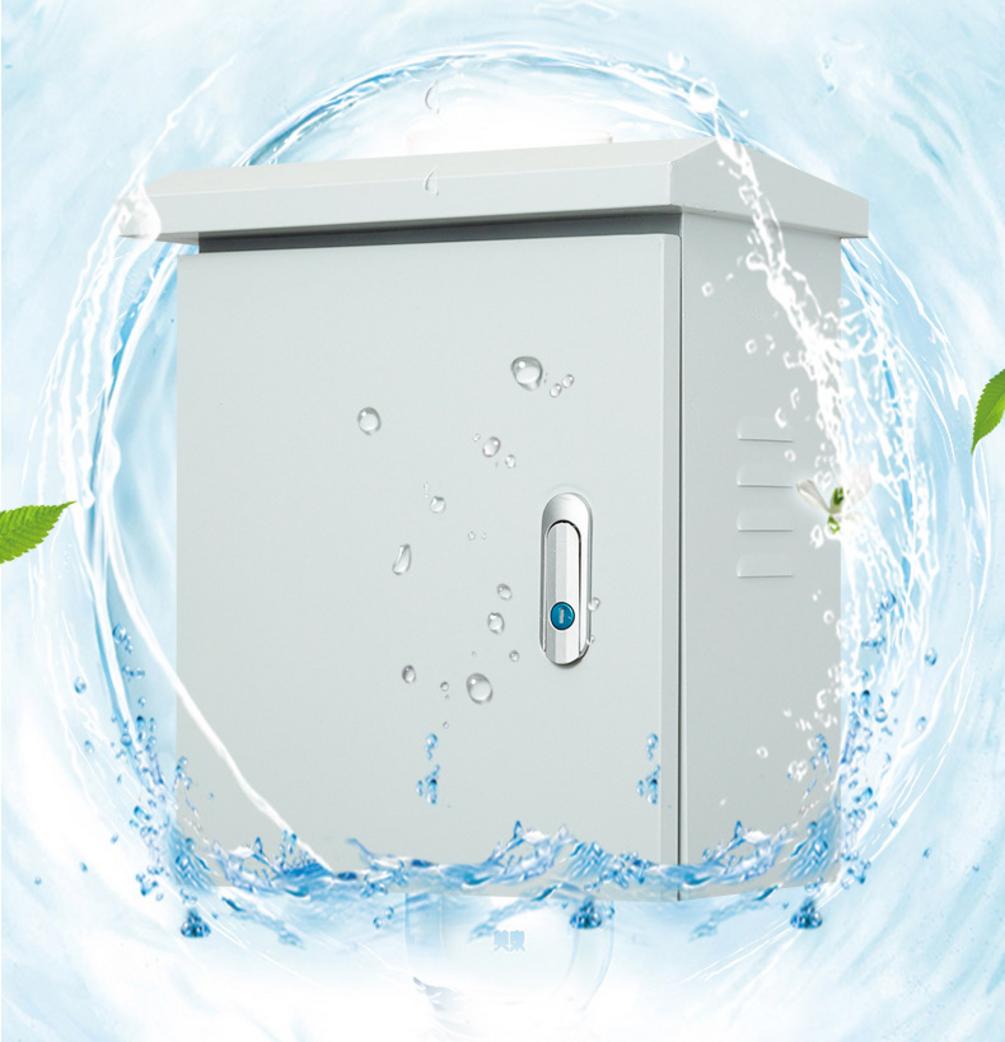

Vỏ tủ điện ngoài trời (Outdoor)

Yêu cầu tiêu chuẩn bảo vệ cao (IP65, IP66, NEMA 3R, NEMA 4X) để chống nước mưa, tia nước áp lực và bụi mịn. IP66 phù hợp khu vực phun rửa hoặc mưa gió mạnh; NEMA 4X bổ sung năng lực chống ăn mòn cho vùng hơi muối. Ở trạm bơm, hạ tầng đô thị hay gần biển, chỉ số này giúp thiết bị bên trong duy trì hiệu suất vận hành ổn định. Sai cấp bảo vệ sẽ làm giảm tuổi thọ khí cụ và phát sinh chi phí sự cố.

Thường có thêm các phụ kiện như mái che dốc, gioăng chống nước chất lượng cao và lỗ thông hơi kèm lọc. Mái che giúp nước thoát nhanh, giảm khả năng đọng nước trên mép cửa; gioăng EPDM/Silicone duy trì độ kín sau nhiều chu kỳ mở/đóng. Ống thoát ẩm, cửa thở chống ngưng tụ và đầu cáp đạt IP67/IP68 giúp hạn chế nước thấm theo đường cáp. Với cột treo, bộ gá chuyên dụng và tấm đệm chống rung là bắt buộc để giữ độ kín theo thời gian.

Vật liệu phải có khả năng chống ăn mòn tốt do tác động thời tiết. Inox 304/316 hoặc thép sơn tĩnh điện tiêu chuẩn cao là hai lựa chọn phổ biến; trong đó 316 vượt trội ở môi trường hơi muối và hóa chất nhẹ. Lớp sơn bột chất lượng công nghiệp, xử lý bề mặt chuẩn giúp tăng tuổi thọ trước tia UV và mưa axit. Với nhựa gia cường sợi thủy tinh, cần chọn cấp vật liệu có khả năng chống lão hóa để tránh giòn nứt.

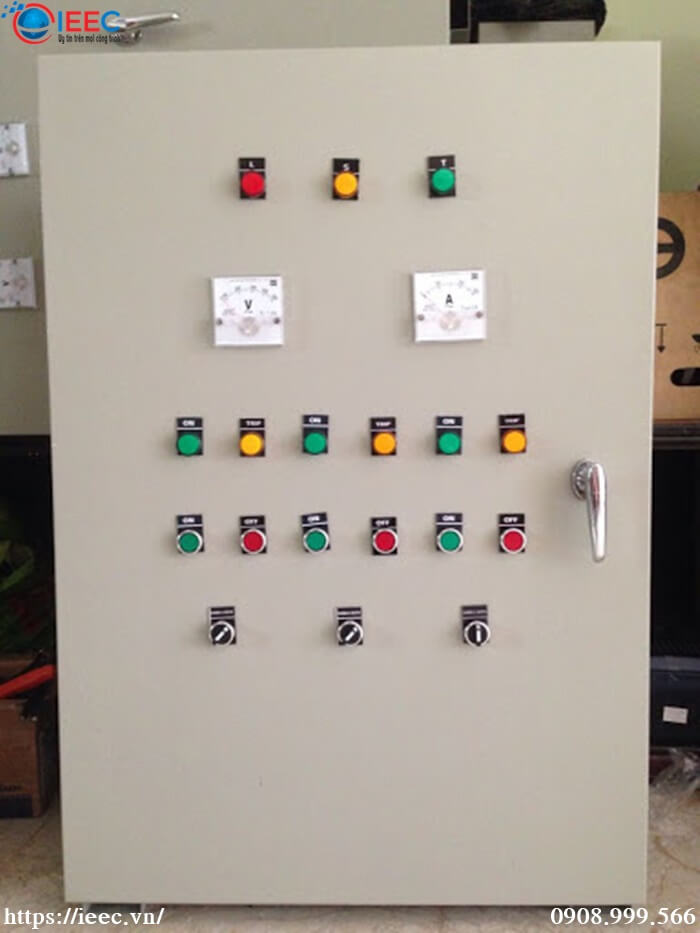

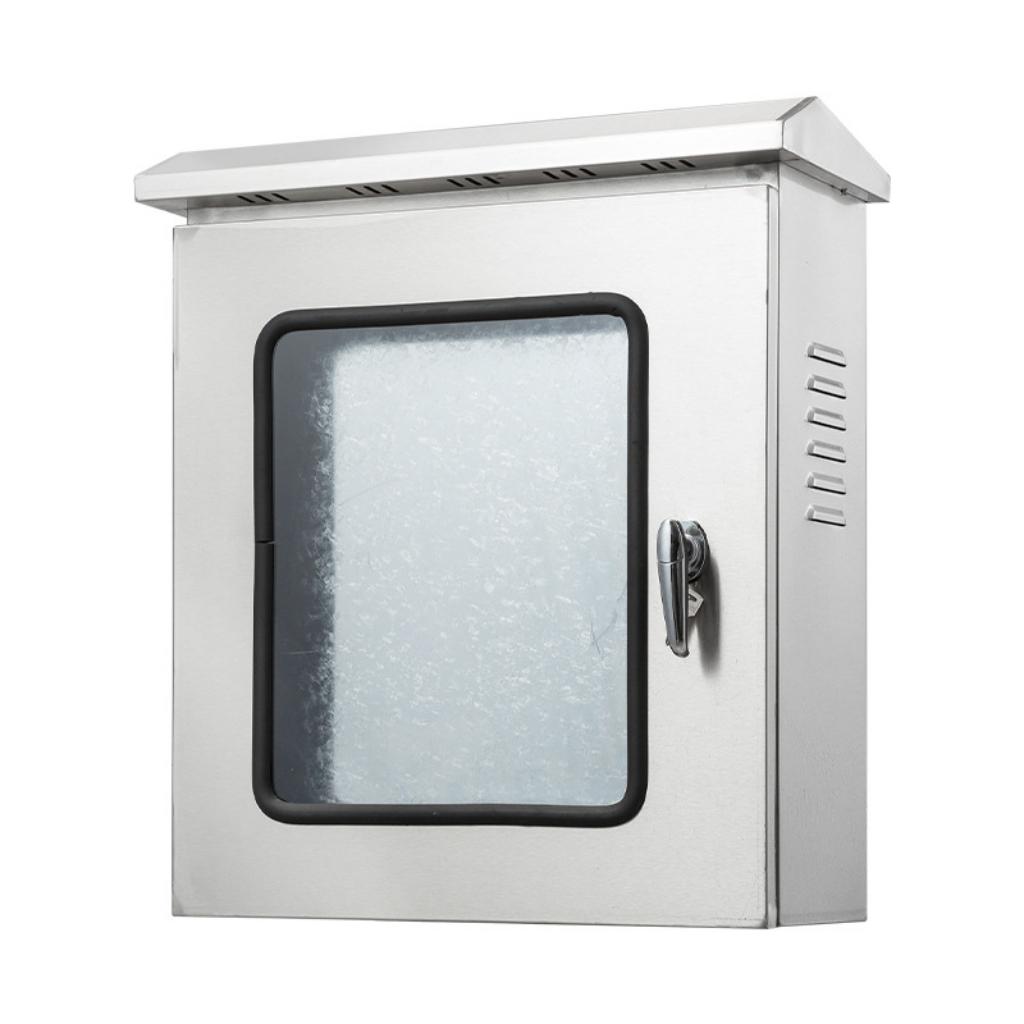

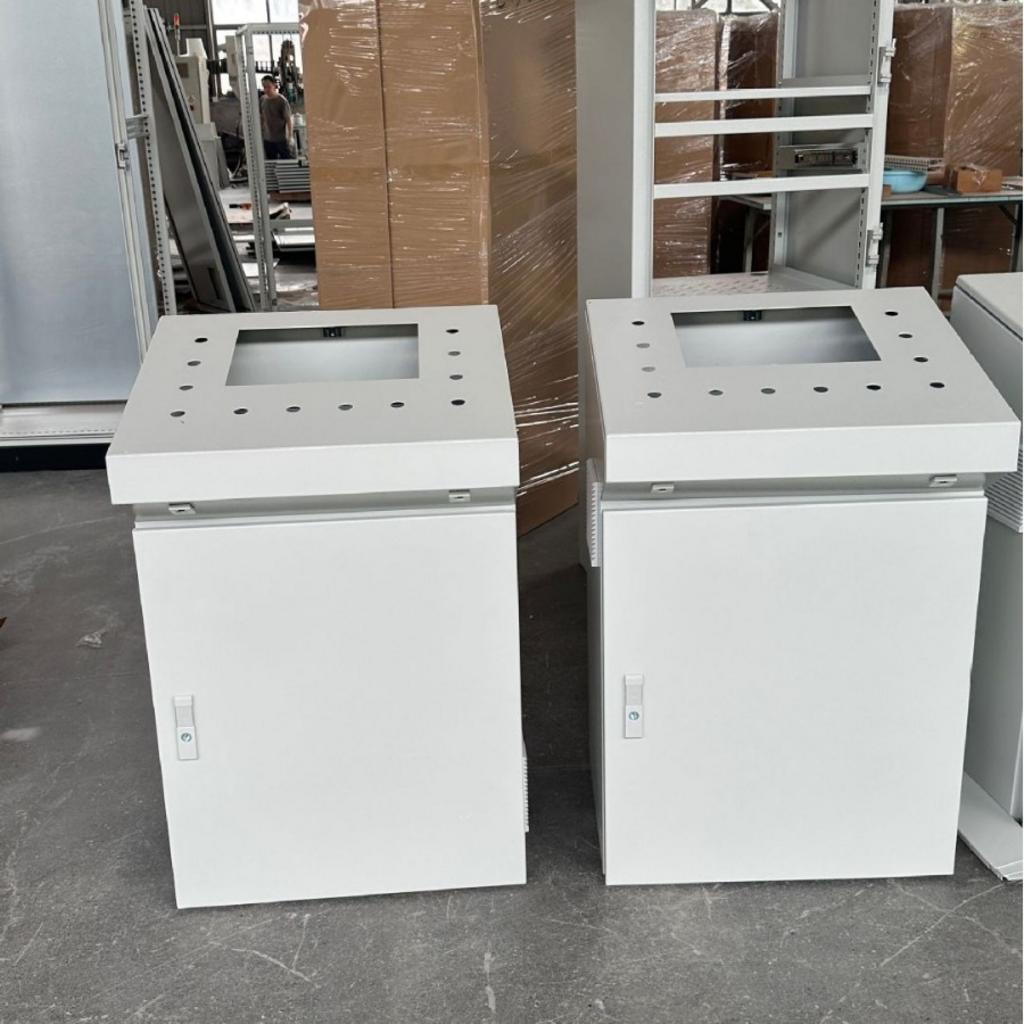

Vỏ tủ công nghiệp & tủ điều khiển

Thiết kế để chứa các thiết bị điều khiển phức tạp, tự động hóa trong nhà máy/xí nghiệp như PLC, HMI, biến tần, relay bảo vệ, gateway truyền thông. Kết cấu cần hỗ trợ đi dây khoa học, phân tách mạch lực – mạch điều khiển và đảm bảo khoảng cách điện môi. Với tủ điều khiển dây chuyền, mặt cửa thường có lỗ khoét cho nút nhấn/đèn/bộ chọn chế độ nhằm thao tác nhanh. Các tiêu chí này trực tiếp ảnh hưởng đến thời gian lắp ráp và nghiệm thu.

Yêu cầu độ bền cơ học cao, không gian rộng rãi để đi dây và tản nhiệt. Tấm panel gia cường, ray DIN phân tầng và thanh gánh cáp giúp bố trí gọn gàng, giảm lực kéo lên đầu cực thiết bị. Giải pháp tản nhiệt có thể là quạt – filter, bộ trao đổi nhiệt hoặc máy lạnh tủ điện tùy tải nhiệt; khi tăng thông gió, cần cân nhắc tương quan giữa lưu lượng gió và chỉ số IP. Cửa đôi/cửa nhiều ngăn giúp tối ưu thao tác và giảm tải trọng mỗi cánh.

Có thể được tùy chỉnh cao về kích thước, lỗ khoét cho nút nhấn, màn hình HMI, ô cửa mica đạt IP65, tay nắm – khóa liên động. Tùy thuộc bề mặt thao tác, chúng tôi gia công theo bản vẽ kỹ thuật để đồng bộ layout thiết bị và hướng đi dây. Với các hệ thống điều khiển, Quý khách có thể tham khảo Vỏ tủ điện điều khiển để định hình cấu hình tiêu chuẩn trước khi tùy biến. Mức độ tùy biến đúng sẽ rút ngắn thời gian lắp đặt tại công trường.

Các kiểu lắp đặt khác: Đứng sàn, treo tường, âm tường

Vỏ tủ đứng sàn (Free-standing): Kích thước lớn, đặt trực tiếp trên sàn, phù hợp tủ phân phối/tủ điều khiển trung tâm. Chân đế/plinth cho phép luồn cáp từ đáy, đồng thời tạo khoảng hở chống ẩm từ nền. Khi cần cố định dài hạn, sử dụng bulông nở và bản mã để hạn chế rung lắc; ở khu vực có tiêu chí chống ngập, chân đế cao là lợi thế. Việc tính tải trọng và mặt bằng sàn cần được rà soát trước khi đặt hàng.

Vỏ tủ treo tường (Wall-mount): Kích thước vừa và nhỏ, gắn lên tường/cột bằng giá đỡ hoặc tấm gá phía sau. Giải pháp này tối ưu diện tích, phù hợp tủ nhánh, tủ điều khiển cục bộ, hộp terminal. Với lắp đặt ngoài trời, bộ gá theo cột và đệm cao su chống rung giúp duy trì chỉ số IP sau thời gian dài. Quý khách có thể đối chiếu tiêu chí với nhóm Vỏ tủ điện ngoài trời để lựa chọn cấp bảo vệ và phụ kiện kèm theo.

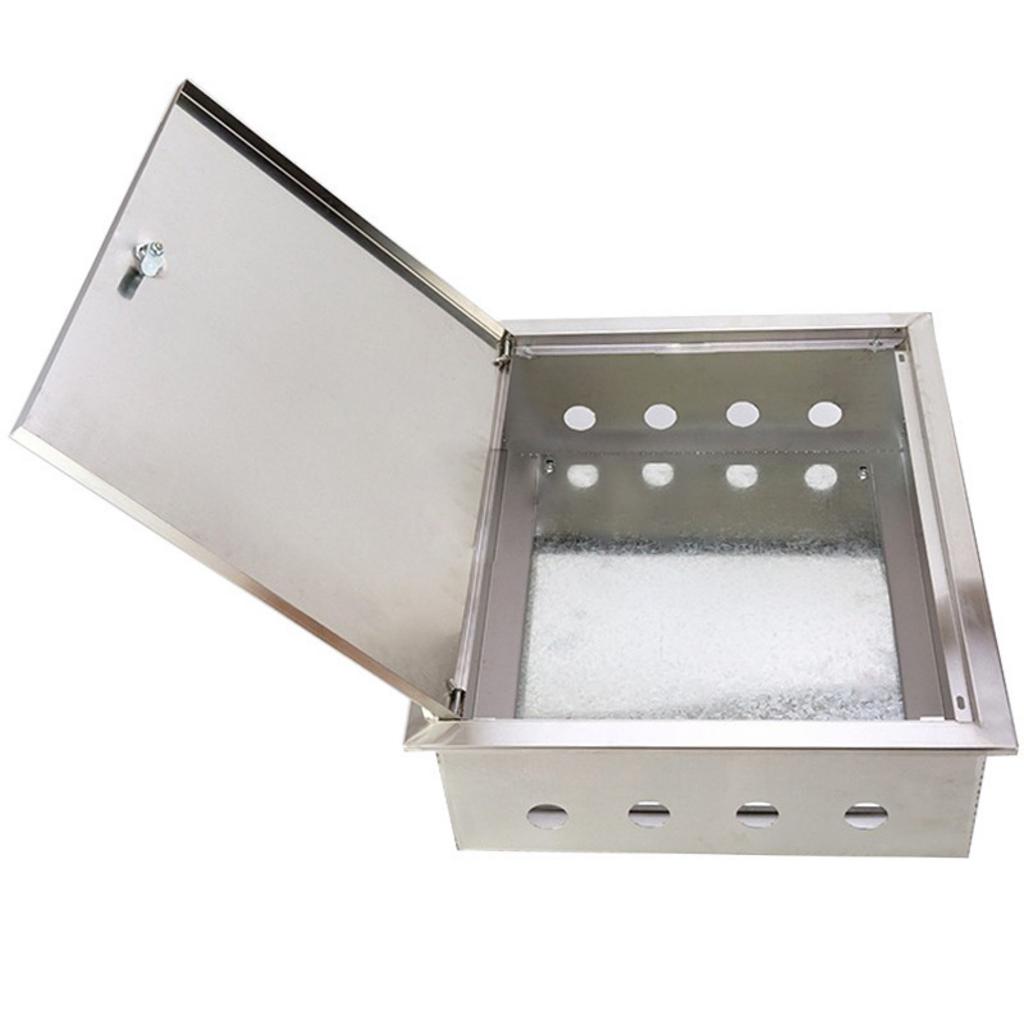

Vỏ tủ âm tường (In-wall): Lắp đặt chìm trong tường, tăng tính thẩm mỹ cho khu dân dụng, thương mại và khu kỹ thuật cao cấp. Khung gắn và viền che giúp mép hoàn thiện phẳng, dễ vệ sinh và hạn chế va chạm. Do không gian phía sau hạn chế, cần tính kỹ hướng dây vào/ra và khoảng trống thao tác trước khi trát – ốp. Đây là lựa chọn cải thiện cảnh quan đồng thời vẫn đảm bảo an toàn điện khi cấu hình đúng.

Với cách phân loại rõ ràng theo ứng dụng, Quý khách sẽ chọn đúng cấp bảo vệ, kiểu lắp đặt và độ tùy biến cần thiết ngay từ giai đoạn thiết kế. Để tối ưu hơn nữa, yếu tố vật liệu và hoàn thiện bề mặt như thép sơn tĩnh điện hay inox 304/316 là mảnh ghép quyết định độ bền trong từng môi trường.

Vật Liệu & Hoàn Thiện Bề Mặt: Thép Sơn Tĩnh Điện, Inox 304/316, Nhôm, Nhựa – Ưu/Nhược Điểm

Lựa chọn vật liệu chế tạo vỏ tủ điện là một quyết định quan trọng ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và chi phí của sản phẩm.

Sau khi đã phân loại vỏ tủ theo ứng dụng trong nhà, ngoài trời và công nghiệp, bước quan trọng kế tiếp là chọn vật liệu và lớp hoàn thiện phù hợp để tối ưu hiệu suất vận hành và tổng chi phí sở hữu. Mỗi vật liệu phản ứng khác nhau trước ẩm, muối, hóa chất và va đập; quyết định đúng ngay từ đầu sẽ giúp Quý khách giảm OPEX trong suốt vòng đời thiết bị. Ở góc độ thiết kế – thi công, Cơ Khí Hải Minh luôn cân bằng giữa kỹ thuật, chi phí và tiến độ, đồng thời dự trù phương án tản nhiệt – niêm kín phù hợp. Nội dung dưới đây đi thẳng vào ưu/nhược điểm điển hình của từng nhóm vật liệu, từ đó tạo nền cho phần xếp hạng IP/NEMA ở mục tiếp theo.

Thép sơn tĩnh điện (Powder Coated Carbon Steel)

Ưu điểm: Phổ biến nhất, giá thành hợp lý, độ bền cơ học tốt. Đây là lựa chọn tiêu chuẩn cho môi trường trong nhà và các khu vực khô ráo nhờ khả năng chịu lực, chịu va đập và chi phí đầu tư thấp. Vật liệu dễ gia công, thời gian sản xuất nhanh, linh hoạt về kích thước và lỗ khoét phụ kiện. Với các tủ treo tường kích thước vừa – nhỏ, thép sơn tĩnh điện mang lại tỷ lệ chi phí/hiệu năng tối ưu. Nhiều nhà sản xuất cung cấp độ dày vật liệu phổ biến khoảng 1.2 mm cho vỏ tủ tiêu chuẩn, phù hợp đa số kịch bản kỹ thuật.

Nhược điểm: Khả năng chống ăn mòn phụ thuộc vào chất lượng lớp sơn, dễ bị trầy xước và rỉ sét tại điểm trầy. Khi lớp sơn bị tổn thương ở mép cắt, lỗ khoan hoặc trong quá trình vận chuyển, thép nền có thể bắt đầu oxy hóa. Điều này khiến chi phí bảo trì phát sinh nếu tủ đặt ở khu vực ẩm hoặc gần nguồn phun rửa. Cần kiểm soát quy trình xử lý bề mặt trước sơn và bảo vệ cạnh sắc bằng nắp chụp/ron để kéo dài tuổi thọ. Ở vùng hơi muối, thép sơn tĩnh điện không phải là lựa chọn tối ưu về độ bền lâu dài.

Hoàn thiện bề mặt: Sơn tĩnh điện với nhiều màu sắc (màu ghi sáng là phổ biến). Quy trình chuẩn gồm làm sạch – phủ bột sơn – sấy đóng rắn để tạo lớp phủ bền, đồng đều. Tùy nhận diện dự án, Quý khách có thể yêu cầu màu ghi sáng, ghi đậm hoặc mã màu theo hệ thống quản lý. Các chi tiết như tay nắm, bản lề, khóa sẽ được đồng bộ tông màu nhằm tăng tính thẩm mỹ và chống bám bẩn. Với khu vực cần vệ sinh thường xuyên, chọn bề mặt mịn sẽ giúp lau chùi nhanh và ít bám bụi.

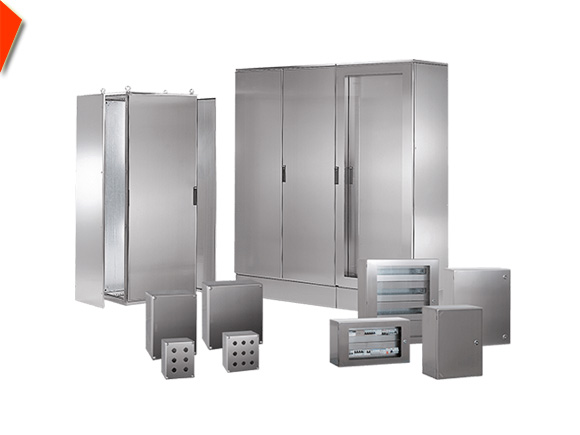

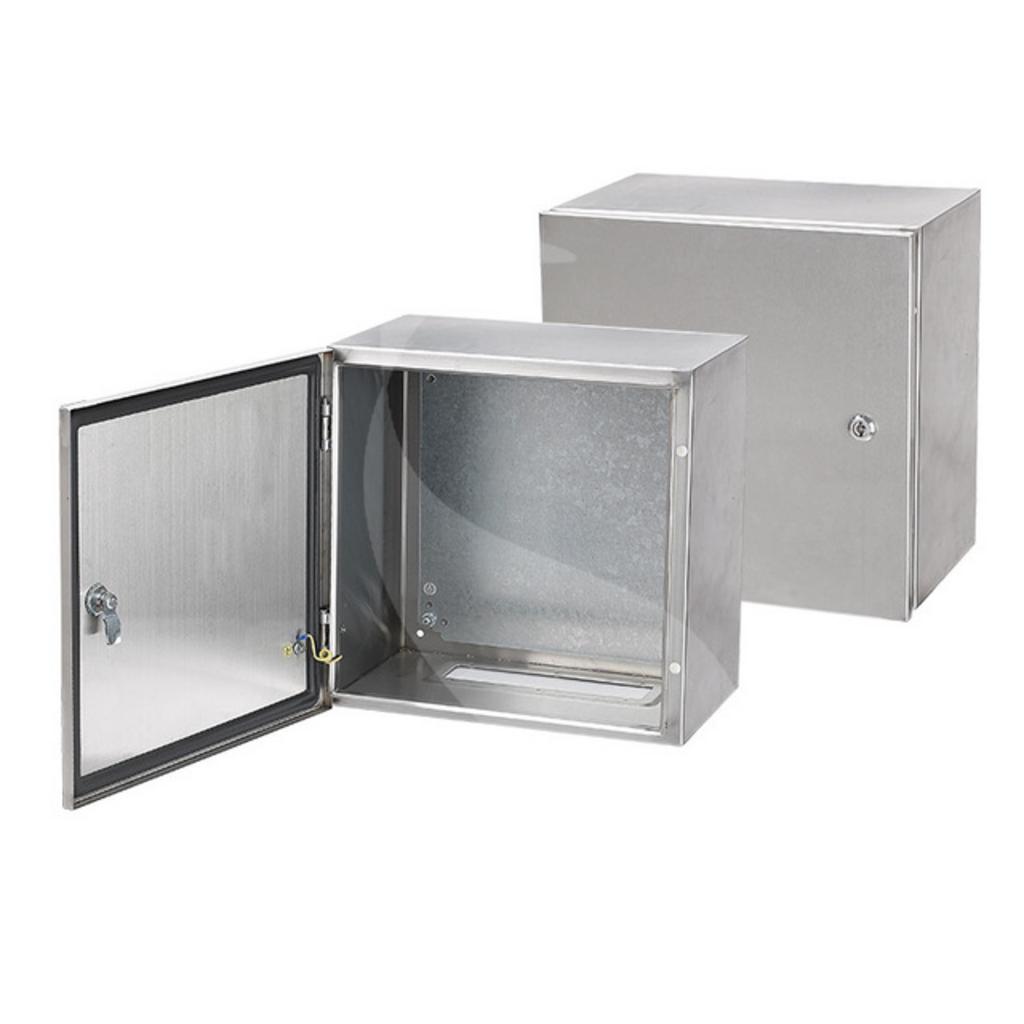

Inox 304/316 (Stainless Steel)

Ưu điểm: Chống ăn mòn vượt trội, bề mặt sáng bóng, dễ vệ sinh, lý tưởng cho ngành thực phẩm (F&B), y tế, hóa chất. Inox duy trì diện mạo lâu dài ngay cả khi tiếp xúc ẩm, hơi muối nhẹ và các tác nhân tẩy rửa. Bề mặt kín, không xốp giúp hạn chế bám bẩn vi sinh, thuận lợi cho quy trình vệ sinh theo chuẩn ngành. Với dây chuyền phun rửa áp lực, vỏ inox ổn định hơn về ngoại quan lẫn độ kín sau nhiều chu kỳ. Đây là nền tảng để nâng cao độ tin cậy thiết bị trong môi trường khắt khe.

Nhược điểm: Chi phí cao hơn đáng kể so với thép sơn tĩnh điện. CAPEX ban đầu lớn hơn, nhưng được bù đắp bằng tuổi thọ dài và OPEX thấp khi đặt đúng môi trường. Khối lượng riêng cao hơn nhôm khiến việc treo tường cần tính toán giá đỡ và neo bắt chắc chắn. Nếu lắp đặt ngoài trời gần biển, vẫn cần vệ sinh định kỳ để duy trì bề mặt thẩm mỹ. Khi phối hợp với phụ kiện khác vật liệu, cần chọn inox/ốc vít đồng cấp để tránh hiện tượng ăn mòn tiếp xúc.

Phân biệt: Inox 316 có khả năng chống ăn mòn cao hơn Inox 304 (đặc biệt trong môi trường muối, clorua). Với các trạm bơm nước lợ, khu vực ven biển hoặc nơi có sương muối, 316 là lựa chọn an toàn cho vòng đời dự án. Trong nhà máy F&B, 304 đáp ứng tốt yêu cầu vệ sinh – thẩm mỹ với chi phí hợp lý. Khi Quý khách ưu tiên độ bền chống ăn mòn và hình thức lâu dài, hãy cân nhắc đặt hàng Vỏ tủ điện inox theo kích thước và bề mặt mong muốn. Cơ Khí Hải Minh gia công theo bản vẽ kỹ thuật và chuẩn phụ kiện đồng bộ.

Nhôm (Aluminum)

Ưu điểm: Rất nhẹ, chống ăn mòn tự nhiên tốt. Lớp ô-xit nhôm tự hình thành bảo vệ bề mặt, giảm yêu cầu sơn phủ trong nhiều ứng dụng. Trọng lượng nhẹ giúp thi công treo tường nhanh, giảm tải lên kết cấu và hạ chi phí vận chuyển. Độ dẫn nhiệt tốt hỗ trợ tản nhiệt thụ động cho các khoang lắp biến tần nhỏ. Đây là vật liệu phù hợp cho tủ kích thước vừa – nhỏ cần cơ động.

Nhược điểm: Độ cứng cơ học thấp hơn thép, chi phí cao hơn thép. Với tủ kích thước lớn hoặc chịu va đập, nhôm cần gia cường gân – panel dày hơn để hạn chế biến dạng. Khả năng chịu kéo đinh tán/ren vít kém hơn thép, cần thiết kế gối đỡ và thanh gánh cáp hợp lý. Chi phí vật liệu thường cao hơn thép sơn tĩnh điện nên không phải lựa chọn tối ưu cho mọi dự án. Khi lắp đặt ngoài trời khắc nghiệt, vẫn cần xử lý bề mặt để duy trì thẩm mỹ.

Nhựa / Composite (Plastic/Fiberglass)

Ưu điểm: Không dẫn điện, không bị ăn mòn, không cản sóng không dây (Wi‑Fi, radio). Đây là thế mạnh trong các hệ thống IoT/viễn thông, nơi cần truyền dẫn tín hiệu xuyên vỏ. Vật liệu composite/fiberglass bền hóa chất, phù hợp môi trường ẩm – mặn nơi kim loại nhanh xuống cấp. Thi công đơn giản vì không yêu cầu tiếp địa cho vỏ. Trọng lượng nhẹ giúp treo cột, treo tường thuận tiện.

Nhược điểm: Độ bền cơ học và chống va đập kém hơn kim loại, có thể bị lão hóa dưới ánh nắng mặt trời (UV). Khi lắp đặt ngoài trời, cần chọn cấp vật liệu có phụ gia chống UV để hạn chế giòn nứt theo thời gian. Nhiệt độ môi trường cao có thể làm biến dạng cục bộ nếu vỏ không được gia cường đúng điểm. Vị trí bản lề, khóa và mặt bích phải có chi tiết đệm tăng cứng để đảm bảo độ kín nhiều năm. Với tủ kích thước lớn, rủi ro võng xệ cần được tính trước trong bản vẽ.

Gợi ý lựa chọn nhanh theo bối cảnh

• Trong nhà khô ráo, không phun rửa: Thép sơn tĩnh điện (IP54–IP55) tối ưu chi phí và tiến độ.
• Ngoài trời gần biển, hơi muối: Inox 316 (kết hợp IP66/NEMA 4X) bảo vệ chống ăn mòn lâu dài.
• Nhà máy F&B, khu vực yêu cầu vệ sinh cao: Inox 304 bề mặt dễ lau chùi, chịu phun rửa.
• Cần nhẹ – treo tường nhiều điểm: Nhôm với giải pháp gia cường hợp lý.
• Tích hợp thiết bị không dây/IoT trong vỏ: Nhựa/composite để không che chắn tín hiệu.

Vật liệu chỉ là một nửa bức tranh. Để đảm bảo độ kín và an toàn môi trường, Quý khách cần ghép đúng vật liệu với xếp hạng bảo vệ theo IP hoặc NEMA. Có thể tham khảo tổng quan về mã IP tại IP Code và các loại vỏ theo NEMA tại NEMA enclosure types; phần kế tiếp sẽ trình bày cách đọc và chọn chỉ số phù hợp cho điều kiện Việt Nam.

Xếp Hạng Bảo Vệ IP/NEMA: Cách Hiểu Và Chọn Đúng Cho Môi Trường Việt Nam

Hiểu đúng về các tiêu chuẩn IP và NEMA là chìa khóa để đảm bảo vỏ tủ điện có khả năng bảo vệ thiết bị một cách an toàn và hiệu quả trong điều kiện môi trường thực tế.

Sau phần vật liệu & hoàn thiện bề mặt, câu hỏi kế tiếp là chọn cấp bảo vệ môi trường như thế nào để tối ưu hiệu suất vận hành và tổng chi phí sở hữu (TCO). Chỉ số theo tiêu chuẩn IP và xếp hạng NEMA là “ngôn ngữ chung” giúp Quý khách ra quyết định nhanh, chính xác cho từng bối cảnh lắp đặt ở Việt Nam. Chọn đúng cấp bảo vệ không chỉ giữ an toàn điện, mà còn giúp gioăng, khóa, bản lề và sơn phủ phát huy hiệu quả lâu dài.

Giải mã Tiêu chuẩn IP (Ingress Protection)

Là hệ thống xếp hạng phổ biến tại Châu Âu, tiêu chuẩn IP mô tả mức độ bảo vệ của vỏ tủ trước sự xâm nhập của bụi và nước. Cấu trúc mã “IPxy” gồm hai chữ số: chữ số thứ nhất cho vật rắn/bụi, chữ số thứ hai cho chất lỏng/nước. Hệ thống này được dùng rộng rãi trong lựa chọn vỏ tủ điện, đèn, thiết bị công nghiệp và là tham chiếu quen thuộc cho kỹ sư dự án tại Việt Nam. Định nghĩa chi tiết có thể tham khảo trên nguồn học thuật như IP Code.

Chữ số thứ nhất (0–6) thể hiện bảo vệ khỏi vật rắn và bụi. Mức 5 (IP5x) là “chống bụi” – bụi có thể xâm nhập giới hạn nhưng không gây hại cho thiết bị; phù hợp nhà xưởng có bụi mịn nhưng không phun rửa. Mức 6 (IP6x) là “kín bụi hoàn toàn”, cần thiết ở môi trường bột, xi măng, mùn gỗ… nơi bụi có thể làm giảm tuổi thọ thiết bị, gây quá nhiệt hoặc chập chờn tiếp điểm.

Chữ số thứ hai (0–8) thể hiện bảo vệ khỏi nước. Mức 4 bảo vệ trước nước bắn từ mọi hướng (khu vực ẩm nhẹ, gần bồn rửa). Mức 5 chịu được tia nước từ vòi phun thông thường, còn mức 6 chống lại tia nước áp lực cao – phù hợp khu vực “washdown”, mưa gió mạnh. Nhiều khách hàng hỏi “IP66 là gì?” – câu trả lời: đây là mức “kín bụi hoàn toàn” và “chịu tia nước áp lực cao”, lựa chọn an toàn cho ngoài trời và dây chuyền cần phun rửa.

Tìm hiểu Tiêu chuẩn NEMA

Là hệ thống xếp hạng ở Bắc Mỹ, NEMA không chỉ đánh giá bụi/nước mà còn cân nhắc các yếu tố cơ học và môi trường như chống ăn mòn, băng giá, dầu mỡ… Vì phạm vi đánh giá rộng hơn, xếp hạng NEMA không thể quy đổi 1:1 sang IP. Cách tiếp cận đúng là hiểu mục tiêu bảo vệ của từng cấp và chọn theo bối cảnh ứng dụng. Tổng quan các loại tủ theo NEMA có thể xem thêm tại NEMA enclosure types.

NEMA 1: Dùng trong nhà, chủ yếu chống tiếp xúc vô tình với phần mang điện và bụi rơi. Đây là cấp tiết kiệm cho phòng kỹ thuật, văn phòng, khu vực khô ráo. Nếu không có rủi ro nước bắn hay bụi mịn liên tục, NEMA 1 giúp tối ưu CAPEX mà vẫn đáp ứng an toàn.

NEMA 3R: Dùng ngoài trời, bảo vệ trước mưa và tuyết, thích hợp vị trí có mái che hoặc khu vực ít tia nước áp lực. Lưu ý cấp này không “kín bụi” hay “chịu phun vòi áp lực” như IP65/IP66, do đó lắp đặt gần đường giao thông bụi hoặc khu rửa sẽ cần cấp cao hơn.

NEMA 4X: Dùng ngoài trời và trong nhà, chịu tia nước từ vòi phun, đồng thời tăng cường chống ăn mòn. “NEMA 4X là gì?” – hiểu ngắn gọn: về khả năng nước/bụi, nó xấp xỉ IP66 và còn bổ sung yêu cầu chống ăn mòn, phù hợp khu vực ven biển, F&B, hóa chất nhẹ. Vật liệu thường chọn inox 304/316 hoặc composite để bảo toàn ngoại quan và giảm OPEX.

Khuyến nghị chọn chuẩn bảo vệ cho môi trường Việt Nam

Trong nhà, văn phòng, nơi khô ráo: Tối thiểu IP54 hoặc NEMA 1. Cấp này kiểm soát bụi rơi và nước bắn nhẹ, đáp ứng phần lớn phòng kỹ thuật tòa nhà, trung tâm thương mại. Ưu điểm là chi phí đầu tư thấp, thời gian sản xuất – lắp đặt nhanh, đủ cho môi trường ổn định.

Nhà xưởng có bụi bẩn, có nguy cơ bị nước bắn: Tối thiểu IP65 hoặc NEMA 12. IP65 cho khả năng chống bụi tốt và chịu tia nước mức trung bình; NEMA 12 nhấn mạnh chống bụi, dầu và nước nhỏ giọt trong nhà. Đây là mốc khuyến nghị cho xưởng cơ khí, bao bì, gỗ… nơi bụi và dầu công nghiệp hiện diện thường xuyên.

Ngoài trời, khu vực ven biển, nhà máy hóa chất, F&B (washdown): Bắt buộc IP66 hoặc NEMA 4X. Cấp này giúp thiết bị sống sót trước mưa bão, tia nước áp lực cao và hơi muối/hoá chất nhẹ. Với NEMA 4X, Quý khách nên song hành vật liệu inox 304/316, gioăng chất lượng cao và đầu cáp đạt IP66/67 để giữ chỉ số cho toàn hệ thống.

• Ví dụ ứng dụng: Trạm bơm nước sạch – IP66/NEMA 4X; Tủ điều khiển dây chuyền rửa – IP66; Hạ tầng ngoài trời đô thị – IP66 hoặc NEMA 4X tùy mức ăn mòn.
• Lưu ý quan trọng: Chỉ số tổng phụ thuộc “mắt xích yếu” như lỗ cáp, cửa thở, lam gió. Phụ kiện phải đồng cấp để tránh tụt hạng bảo vệ.

Chọn đúng IP/NEMA là bước nền. Ở phần kế tiếp, chúng tôi sẽ đi sâu vào cấu tạo và phụ kiện then chốt như độ dày tôn, gioăng, khóa, bản lề, tấm panel, lam gió và mái che để đảm bảo chỉ số bảo vệ được duy trì trong suốt vòng đời dự án.

Cấu Tạo & Phụ Kiện Tiêu Chuẩn: Độ Dày Tôn, Gioăng, Khóa, Bản Lề, Tấm Panel, Lam Gió, Mái Che

Chất lượng của một vỏ tủ điện không chỉ nằm ở vật liệu mà còn phụ thuộc vào từng chi tiết cấu thành như độ dày tôn, khóa, bản lề và các phụ kiện đi kèm.

Sau khi Quý khách đã xác định đúng chỉ số IP/NEMA cho môi trường lắp đặt, bước mấu chốt là đảm bảo cấu tạo vỏ tủ điện và phụ kiện đi kèm đủ năng lực duy trì cấp bảo vệ đó trong suốt vòng đời dự án. Nói cách khác, “mắt xích yếu” thường nằm ở cánh tủ, gioăng, vị trí cáp vào/ra và lỗ thông gió. Thiết kế – gia công chuẩn sẽ khóa chặt rủi ro xâm nhập bụi nước và giảm OPEX nhờ hạn chế thấm ẩm, ăn mòn.

Thân vỏ và độ dày tôn (Material Thickness)

Độ dày tôn phổ biến: 1.0mm, 1.2mm, 1.5mm, 2.0mm. Dải độ dày này được thị trường sử dụng rộng rãi cho các kích thước và tải trọng khác nhau, trong đó 1.2mm thường là cấu hình tiêu chuẩn cho tủ treo tường cỡ vừa. Với tủ lớn hoặc tủ đặt sàn mang nhiều thiết bị, độ dày 1.5–2.0mm giúp hạn chế rung lắc và võng cánh. Quý khách có thể tham khảo phân bổ nhanh: tủ nhỏ – 1.0/1.2mm; tủ trung – 1.2/1.5mm; tủ lớn – 1.5/2.0mm, tùy theo yêu cầu chịu lực và vị trí lắp đặt.

Tôn càng dày, vỏ tủ càng cứng cáp, chịu lực tốt hơn và ít biến dạng; đổi lại chi phí vật liệu và gia công tăng. Cân bằng CAPEX/TCO là chìa khóa: chọn mỏng quá sẽ tăng chi phí bảo trì do biến dạng và hở khe; chọn quá dày có thể lãng phí nếu môi trường ổn định. Chúng tôi khuyến nghị kết hợp gân tăng cứng, nẹp viền và bố trí gối đỡ bên trong để tối ưu khối lượng vật liệu mà vẫn giữ độ cứng tổng thể.

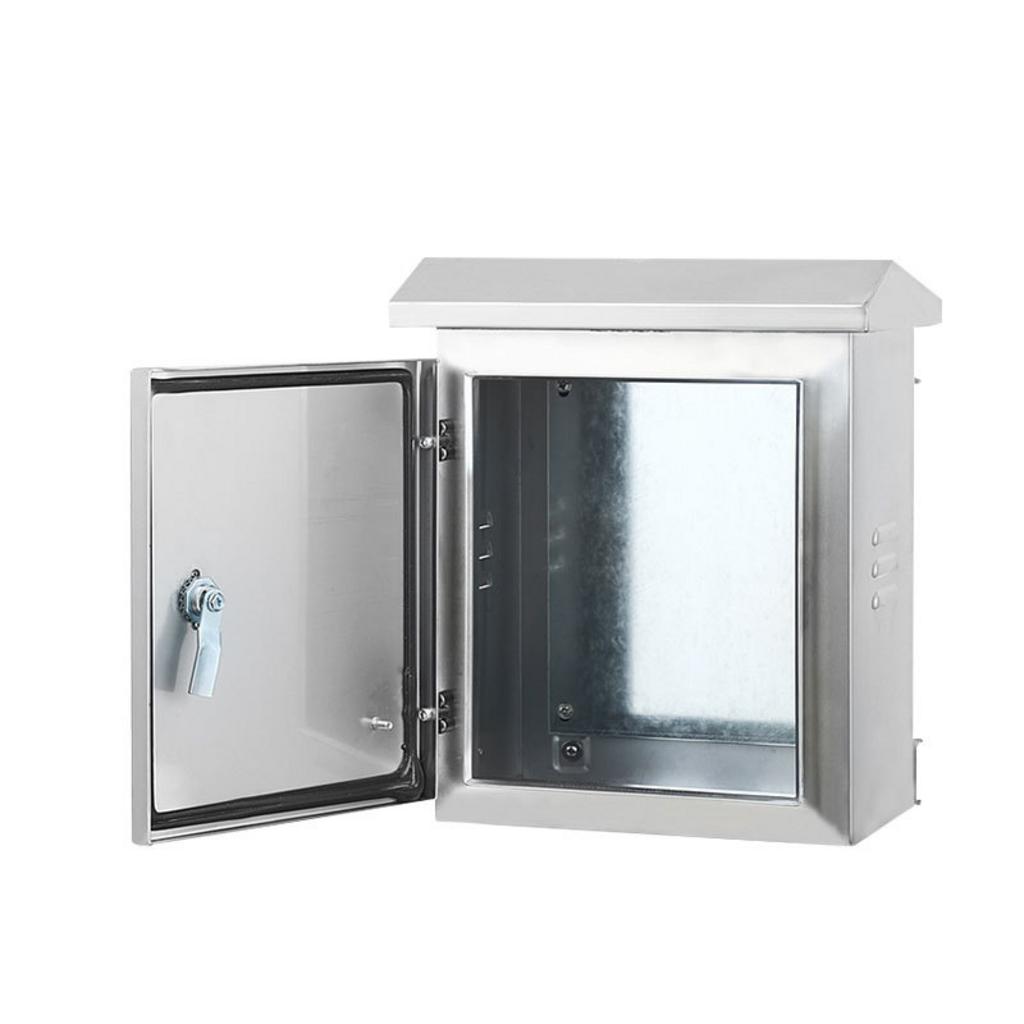

Cánh tủ, Khóa và Bản lề (Door, Lock & Hinges)

Khóa: phổ biến là khóa bật (cam lock) và khóa tay nắm (handle lock), có hoặc không có chìa; chất lượng khóa ảnh hưởng trực tiếp đến độ kín và an ninh. Khóa tốt tạo lực ép đều lên gioăng, giúp duy trì chỉ số bảo vệ theo IP Code. Với cánh cao, cơ cấu khóa đa điểm (2–3 điểm) giúp ép kín toàn chu vi, hạn chế hở khe tại giữa cạnh cửa. Khi cần kiểm soát truy cập, Quý khách có thể dùng khóa chìa đồng bộ hoặc tay nắm có chốt để tăng mức an ninh cho tủ điều khiển quan trọng.

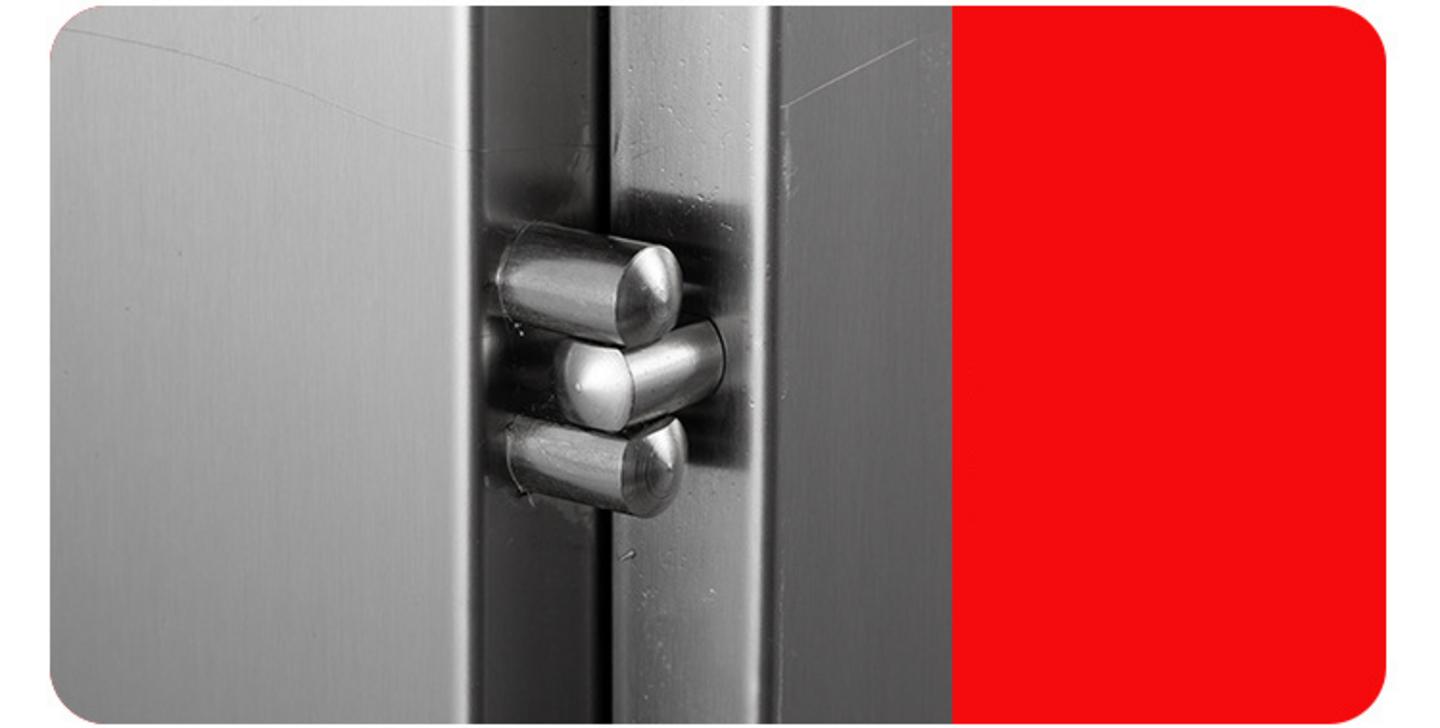

Bản lề: phải đảm bảo sự chắc chắn, đóng mở êm và duy trì độ kín khít của tủ. Lựa chọn bản lề ẩn giúp tăng thẩm mỹ và hạn chế bám bẩn, trong khi bản lề rời/piano thuận lợi cho bảo trì và thay thế. Biên dạng bản lề và vị trí bắt vít ảnh hưởng đến độ đồng trục của cánh; nếu sai lệch, cửa sẽ “xé” gioăng khi đóng mở nhiều lần. Với tủ ngoài trời, bản lề inox 304/316 là giải pháp tối ưu về độ bền vật liệu và chống ăn mòn.

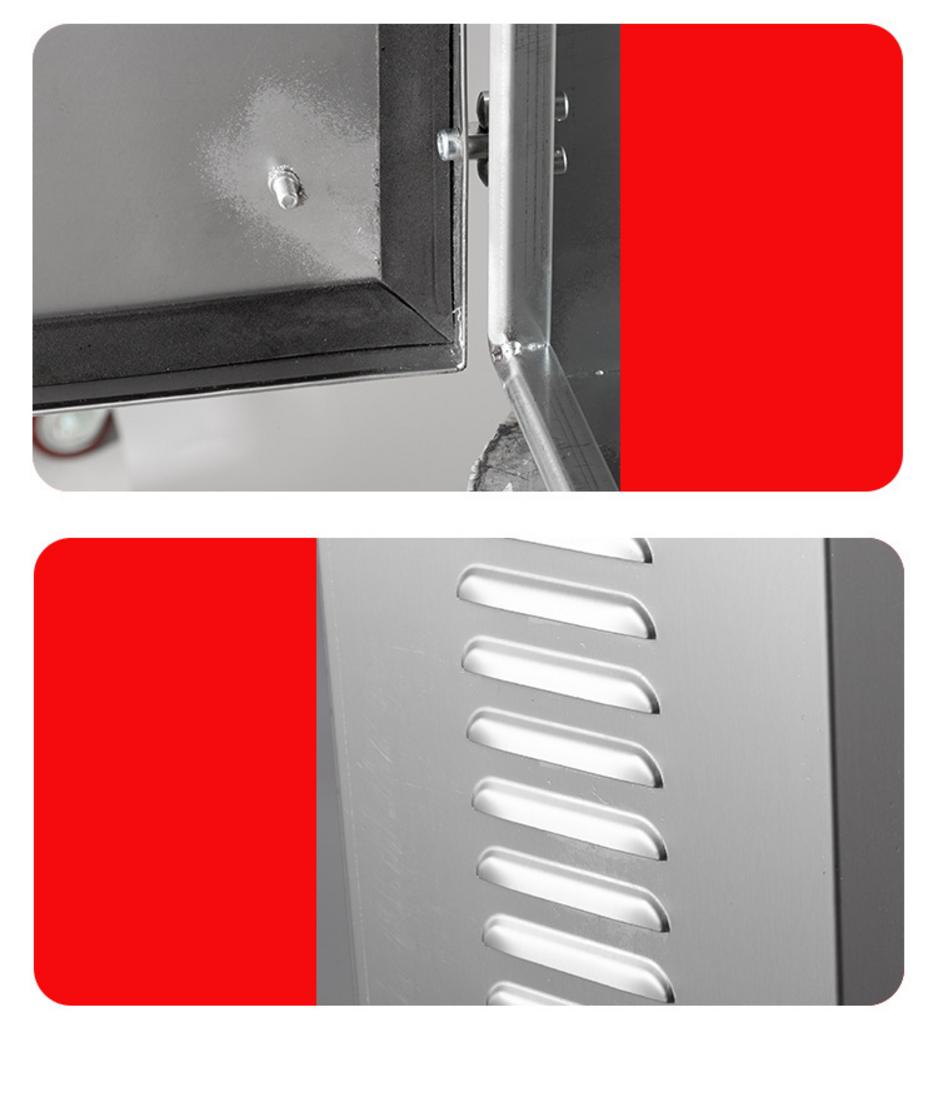

Gioăng chống nước/bụi (Gasket)

Vật liệu: thường là cao su hoặc polyurethane. Gioăng cao su (ví dụ EPDM) bền thời tiết, chống tia UV tốt cho ứng dụng ngoài trời; silicone phù hợp vùng nhiệt độ cao; gioăng đúc đổ polyurethane (PU foam-in-place) cho bề mặt kín liên tục, giảm mối nối hở. Lựa chọn vật liệu đúng sẽ giúp gioăng đàn hồi ổn định, ít lão hóa, giảm “đóng dấu” lên mép cửa theo thời gian.

Vai trò: là yếu tố quyết định khả năng đạt tiêu chuẩn IP, bảo đảm độ kín giữa cánh tủ và thân tủ. Độ nén và biên dạng gioăng quyết định hiệu quả chống bụi/nước, đặc biệt ở góc bo và vị trí nối. Để giữ cấp IP65–IP66, cần đồng bộ gioăng với khóa, bản lề và mặt bích cáp; chỉ một lỗ cáp hoặc lam gió không đồng cấp cũng có thể kéo tụt toàn bộ chỉ số bảo vệ. Vệ sinh định kỳ và thay gioăng khi chai cứng là bước bảo trì tối thiểu để duy trì hiệu suất vận hành.

Phụ kiện lắp đặt & tùy chọn

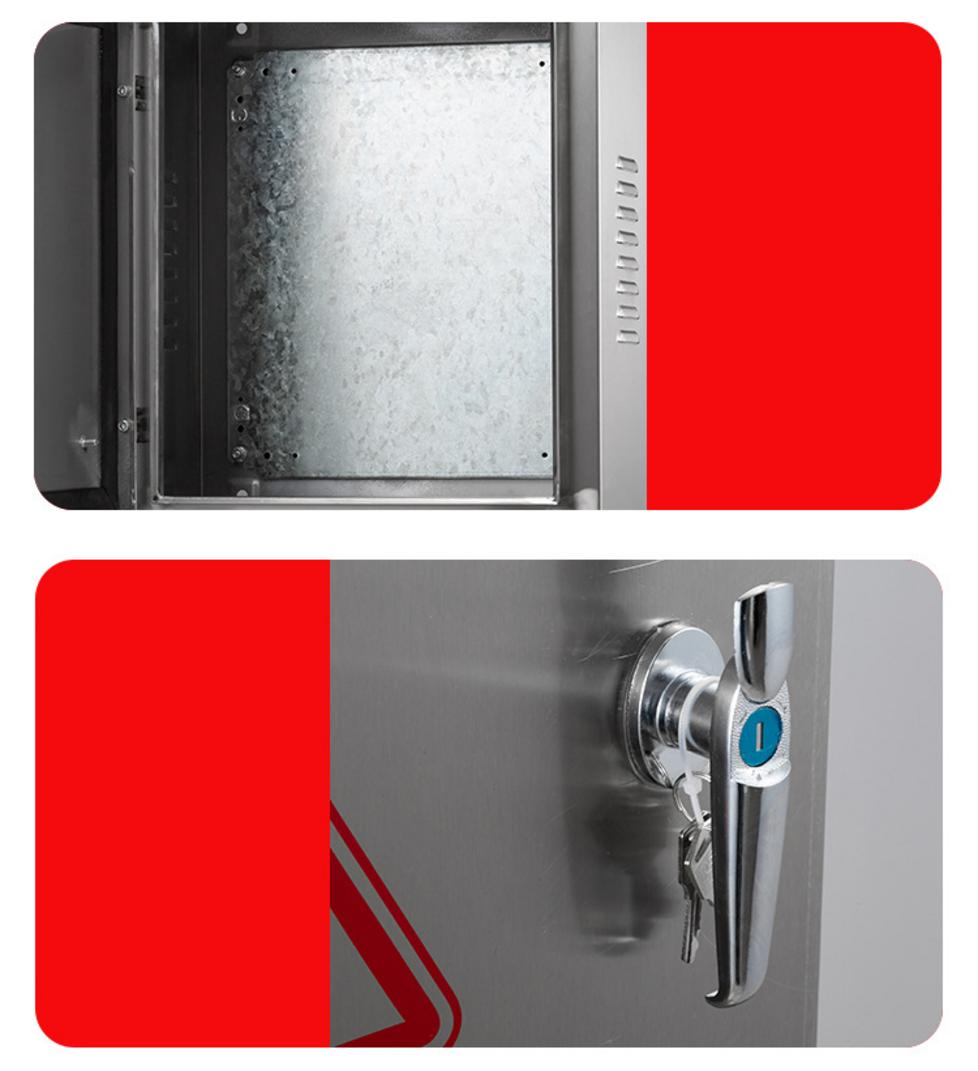

Tấm lắp thiết bị (Mounting Plate/Panel): tấm phẳng bên trong để gá lắp thiết bị điện. Đây là nền lắp đặt cho thanh DIN rail, CB, contactor… giúp thi công gọn và chuẩn xác. “Tấm panel tủ điện” có thể là thép sơn tĩnh điện hoặc tôn mạ kẽm để cân bằng độ bền – chống ăn mòn. Chúng tôi gia công theo bản vẽ kỹ thuật, đột lỗ, taro sẵn vị trí để rút ngắn thời gian lắp đặt và nghiệm thu.

Lam gió (Louvers) & quạt tản nhiệt: tăng lưu thông không khí, làm mát thiết bị, thường đi kèm phin lọc bụi. Lưu ý quan trọng: lam gió mở trực tiếp sẽ làm giảm cấp IP; để giữ IP cao, cần dùng khe gió có cấu trúc mê cung, phin lọc và nắp che mưa, hoặc chuyển sang giải pháp quạt – lọc đạt cấp bảo vệ. Ở môi trường bụi mịn, lịch vệ sinh phin lọc sẽ ảnh hưởng trực tiếp đến nhiệt độ bên trong tủ và tuổi thọ thiết bị.

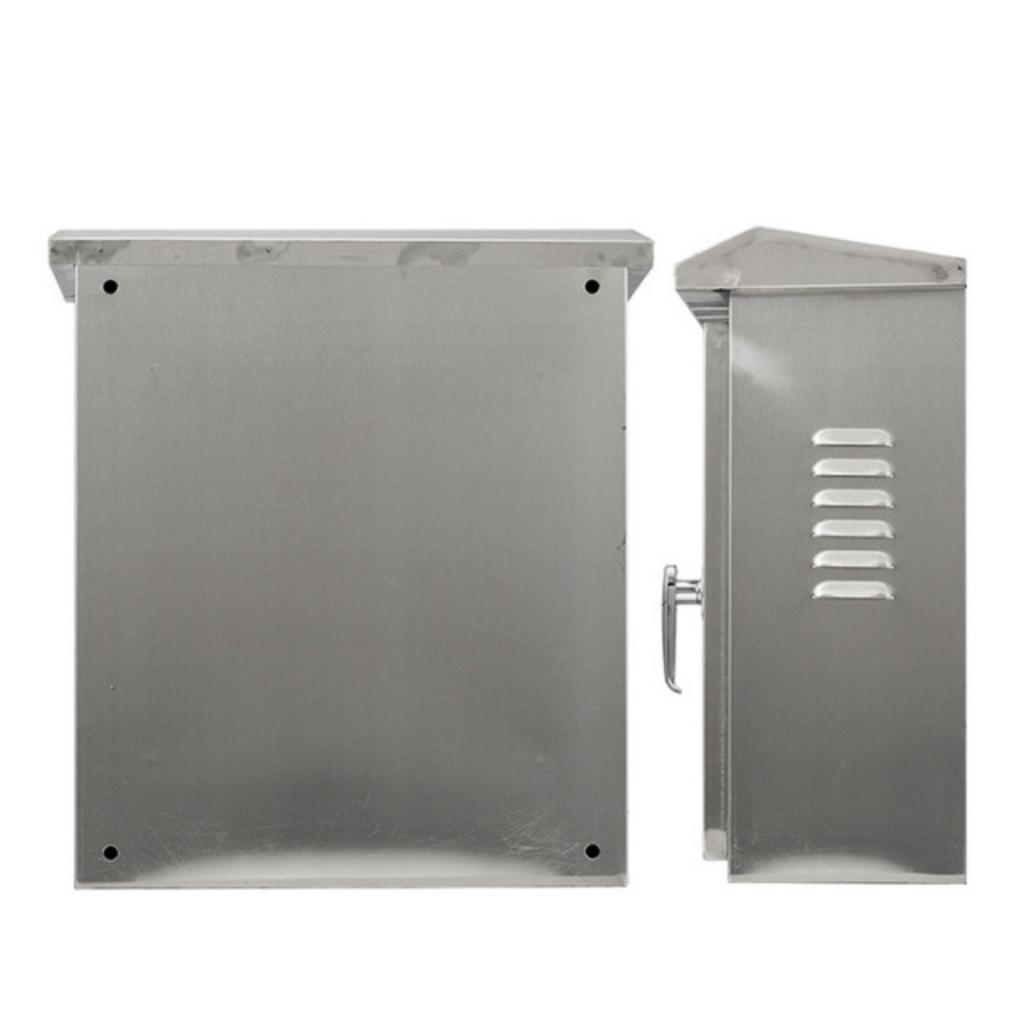

Mái che (Rain Hood): phụ kiện cho tủ ngoài trời, hạn chế đọng nước trên nóc và dòng chảy bám vào khe cửa. Mái dốc với mép hắt giúp nước thoát nhanh, giảm rủi ro thấm khi gió tạt. Kết hợp mái che với gờ hứng và phào chắn ở mép cửa sẽ gia tăng “lá chắn” cơ học trước khi nước tiếp cận gioăng. Đây là khoản đầu tư nhỏ nhưng giúp duy trì tính toàn vẹn của chỉ số IP trong thời tiết mưa gió mạnh.

Nếu Quý khách đang lập hồ sơ kỹ thuật, cách tiếp cận hiệu quả là xác định cấu tạo và phụ kiện theo bối cảnh dự án, rồi khóa thông số trong bản vẽ: độ dày tôn, kiểu khóa tủ điện, vật liệu bản lề, loại gioăng, panel, lam gió và mái che. Ở phần kế tiếp, chúng tôi sẽ hệ thống hóa các tiêu chí lựa chọn theo dự án: kích thước – bố trí thiết bị – tản nhiệt – chống ăn mòn – chống nước – EMC để Quý khách chốt cấu hình tối ưu.

Tiêu Chí Lựa Chọn Theo Dự Án: Kích Thước, Bố Trí Thiết Bị, Tản Nhiệt, Chống Ăn Mòn, Chống Nước, EMC

Lựa chọn vỏ tủ điện phù hợp cho dự án đòi hỏi phải cân nhắc kỹ lưỡng nhiều yếu tố kỹ thuật để đảm bảo hiệu quả vận hành, an toàn và tối ưu chi phí.

Từ phần cấu tạo & phụ kiện, bước tiếp theo là hệ thống hóa tiêu chí lựa chọn theo bối cảnh dự án để các thông số đi vào bản vẽ kỹ thuật một cách nhất quán. Mục tiêu là khóa cấu hình ngay từ đầu để tối ưu CAPEX, kiểm soát OPEX và đảm bảo nghiệm thu thuận lợi: kích thước – bố trí thiết bị – tản nhiệt – chống ăn mòn/nước – EMC.

Xác định Kích thước & Bố trí thiết bị (Sizing & Layout)

Liệt kê toàn bộ thiết bị sẽ lắp đặt bên trong. Hãy lập danh mục đầy đủ (BOM) các thiết bị: CB/RCBO, contactor, biến tần, PLC, relay, nguồn, terminal, thiết bị đo lường, phụ kiện cáp/gland và cả phụ kiện dự kiến bổ sung. Với mỗi thiết bị, Quý khách cần kích thước, kiểu lắp (DIN rail, panel, rack), vùng thao tác/bảo trì và yêu cầu cách ly. Việc thống kê chi tiết giúp Cơ Khí Hải Minh đề xuất kích thước vỏ hợp lý (ví dụ nhóm tủ treo tường chuẩn cỡ 700×900 hoặc 800×1000, độ dày 1.2 mm cho ứng dụng trong nhà theo thực tế thị trường), đồng thời dự toán chính xác trọng lượng, móc treo và phương thức cố định.

Tính toán không gian cho từng thiết bị, khoảng cách an toàn và không gian đi dây. Hãy bố trí theo dòng công năng: nguồn – đóng cắt – bảo vệ – điều khiển – đầu ra; đảm bảo luồng đi dây gọn, bán kính uốn cáp phù hợp và chừa lối tiếp cận cho đồng hồ/đèn báo. Khoảng trống quanh thiết bị tỏa nhiệt (biến tần, nguồn switching) cần rộng hơn để hạn chế điểm nóng cục bộ. Tấm panel lắp đặt nên được đục lỗ/taro sẵn vị trí nhằm rút ngắn thời gian thi công và giữ layout nhất quán giữa thiết kế và lắp đặt.

Dự trù không gian dự phòng 20–30% cho mở rộng tương lai. Đây là “biên an toàn” về kỹ thuật và tài chính: thêm module đo lường, truyền thông, hoặc tăng dòng tải mà không phải thay vỏ mới. Khoảng dự phòng cũng giúp cải thiện tản nhiệt và đường đi dây tách bạch hơn, giảm rủi ro nhiễu chéo. Với các cụm lớn hoặc có khả năng mở rộng theo giai đoạn, cân nhắc kiến trúc module để ghép nối; Cơ Khí Hải Minh sẽ tư vấn phương án ghép tủ, nẹp liên kết và thanh gánh cáp để đảm bảo độ cứng tổng thể khi nâng cấp.

• Tránh các lỗi phổ biến: chọn tủ “vừa đủ” làm tăng mật độ dây, khó nghiệm thu; thiếu không gian đấu nối dự phòng; không chừa chỗ cho thiết bị tỏa nhiệt.

Yêu cầu về Tản nhiệt (Thermal Management)

Tính tổng công suất nhiệt (W) tỏa ra từ các thiết bị bên trong. Mỗi thiết bị đều có tổn hao; hãy cộng dồn công suất mất mát theo catalogue (biến tần, nguồn, cuộn coil contactor, relay bán dẫn…). Tổng nhiệt này là cơ sở để quyết định giải pháp làm mát. Chúng tôi có thể hỗ trợ bảng tính sơ bộ và kiểm tra tại xưởng bằng đo nhiệt độ điểm (spot-check) khi chạy thử tải mô phỏng.

Xác định nhiệt độ môi trường xung quanh tối đa. Vị trí lắp đặt (trong nhà/ngoài trời), hướng nắng, thông thoáng không gian, và tải vận hành liên tục hay gián đoạn đều ảnh hưởng nhiệt độ vỏ tủ. Ngoài trời thường chịu bức xạ mặt trời và gió tạt mưa, còn trong nhà có thể nóng cục bộ gần lò/sấy. Việc hiểu đúng môi trường giúp đặt giới hạn chênh nhiệt cho bài toán tản nhiệt và ước tính tốc độ lão hóa linh kiện.

Quyết định tản nhiệt tự nhiên (lam gió) hay cưỡng bức (quạt, máy lạnh tủ điện). Lam gió và quạt giúp giảm nhiệt hiệu quả chi phí, nhưng sẽ giới hạn cấp bảo vệ; ví dụ đặt mục tiêu IP66 kín bụi/chống tia nước, Quý khách nên dùng giải pháp kín (NEMA 4X tương ứng) kết hợp bộ trao đổi nhiệt hoặc điều hòa tủ để duy trì chỉ số. Nếu ứng dụng trong nhà cần IP54–IP65, quạt – lọc bụi là phương án cân bằng TCO, kèm lịch vệ sinh định kỳ để giữ lưu lượng gió thiết kế.

Yêu cầu Chống ăn mòn & Chống nước

Đánh giá môi trường lắp đặt: ven biển, hóa chất, xịt rửa thường xuyên? Hơi muối, hóa chất, và chu kỳ rửa áp lực cao là “kẻ thù” của lớp sơn và kim loại nền. Ở nhà máy F&B rửa thường xuyên hoặc khu vực hạ tầng ngoài trời đô thị, hãy coi khả năng chống ăn mòn là tiêu chí hạng nhất, song hành với cấp chống nước/bụi thực tế tại vị trí lắp.

Chọn vật liệu và cấp bảo vệ IP/NEMA tương ứng. Thép sơn tĩnh điện là phương án kinh tế cho trong nhà; inox 304/316 mang lại khả năng chống ăn mòn vượt trội cho môi trường khắc nghiệt. Với khu vực mưa gió mạnh hoặc washdown, đặt mục tiêu IP66 hay NEMA 4X để đảm bảo kín bụi/chống tia nước và tăng cường chống ăn mòn. Các ứng dụng hạ tầng như trạm bơm, trạm biến áp hoặc Vỏ tủ điện trạm biến áp thường yêu cầu mái che, gờ hắt nước và phụ kiện đồng cấp để không “tụt hạng” bảo vệ tại các vị trí cáp vào/ra.

Các yêu cầu đặc biệt khác

Chống nhiễu điện từ (EMC/RFI) cho tủ điều khiển nhạy cảm. Sử dụng gioăng dẫn điện (EMI gasket), đầu cáp có kẹp lưới chống nhiễu, tấm chắn/laminas chắn sóng, và liên kết đẳng thế (bonding) giữa cửa – thân – panel. Bố trí dây nguồn và tín hiệu tách rời, đi vuông góc khi giao cắt, và dùng lọc EMI tại điểm vào nguồn. Tài liệu nền tảng về EMC có thể tham khảo tại Electromagnetic compatibility.

Chống cháy nổ cho khu vực nguy hiểm (hazardous area). Tại kho xăng dầu/hóa chất, hãy quy hoạch loại vỏ đã được chứng nhận phù hợp khu vực nguy hiểm (ví dụ Ex d/Ex e theo hệ thống tiêu chuẩn quốc tế liên quan) và phối hợp đồng bộ phụ kiện đi cáp, khóa, gioăng tương thích. Cơ Khí Hải Minh sẽ làm việc cùng bộ phận an toàn để chốt cấu hình, hồ sơ chứng nhận và phương án lắp đặt – nghiệm thu.

Màu sắc, logo và nhận diện. Sơn tĩnh điện theo mã RAL, dán/khắc logo, tem nhãn cảnh báo, QR quản lý tài sản giúp đồng bộ nhận diện và tối ưu công tác vận hành bảo trì. Việc tiêu chuẩn hóa tem – ký hiệu trên bản vẽ và trên tủ rút ngắn thời gian kiểm tra tại hiện trường và hạn chế sai sót khi thay thế.

Khi Quý khách cung cấp BOM và điều kiện môi trường, Cơ Khí Hải Minh sẽ đề xuất cấu hình vỏ tủ “đủ dùng nhưng có dư địa”, đảm bảo hiệu suất vận hành lâu dài với tổng chi phí sở hữu tối ưu. Ngay sau phần này, một bảng so sánh nhanh theo vật liệu – chuẩn bảo vệ – chi phí – ứng dụng sẽ giúp Quý khách chốt cấu hình cụ thể cho từng kịch bản.

Bảng So Sánh Nhanh: Vật Liệu – Chuẩn Bảo Vệ – Chi Phí – Ứng Dụng Khuyến Nghị

Bảng so sánh tổng quan này cung cấp một cái nhìn trực quan để nhanh chóng đối chiếu các lựa chọn vỏ tủ điện phổ biến dựa trên các tiêu chí quan trọng nhất.

Từ phần tiêu chí lựa chọn theo dự án, bước hợp lý tiếp theo là đối chiếu nhanh bằng bảng so sánh để Quý khách chốt cấu hình phù hợp môi trường, ngân sách và yêu cầu an toàn. Cơ Khí Hải Minh tóm lược theo bốn tham số cốt lõi: vật liệu, cấp bảo vệ IP/NEMA, chi phí vòng đời và ứng dụng khuyến nghị – giúp Quý khách rút ngắn thời gian ra quyết định mà vẫn đảm bảo hiệu suất vận hành.

Bảng dưới đây là “lối tắt” để so sánh vỏ tủ điện theo kịch bản sử dụng thực tế. Dữ liệu IP/NEMA phản ánh mức bảo vệ phổ biến có thể đạt được khi thiết kế – gia công đúng kỹ thuật; chi phí thể hiện theo tương quan, giúp Quý khách cân bằng CAPEX và TCO.

Tiêu chí so sánh

Vật liệu. Vật liệu chi phối trực tiếp độ bền cơ học, khả năng chống ăn mòn và thẩm mỹ của vỏ. Thép sơn tĩnh điện mang lại hiệu quả chi phí tốt, dễ tạo hình, nhưng cần kiểm soát gỉ sét trong môi trường ẩm ướt hoặc có hóa chất. Inox 304/316 cho khả năng chống ăn mòn vượt trội, phù hợp khu vực ngoài trời hoặc vệ sinh nghiêm ngặt. Nhựa/composite nhẹ, không dẫn điện và không cản sóng không dây, phù hợp các ứng dụng viễn thông.

Chuẩn bảo vệ IP/NEMA khuyến nghị. IP65–IP67 biểu thị mức kín bụi và chống nước từ tia nước áp lực đến ngâm tạm thời; NEMA 4X bổ sung yêu cầu chống ăn mòn cho ứng dụng ngoài trời và khu vực rửa. Xếp hạng này chỉ đạt khi tổng thể thiết kế đồng bộ: gioăng, khóa đa điểm, mặt bích cáp, lam gió và mái che. Khi cần gắn quạt – lọc, cấp IP có thể giảm; hãy cân đối mục tiêu IP với bài toán nhiệt.

Chi phí tương đối (Thấp/Trung bình/Cao). Thép sơn có CAPEX thấp, thích hợp cho trong nhà; nhưng OPEX có thể tăng ở môi trường ẩm hoặc mặn do bảo trì lớp sơn. Inox 304/316 có CAPEX cao hơn, song TCO lại tối ưu tại khu vực ăn mòn nhờ tuổi thọ và độ ổn định thẩm mỹ. Nhựa/composite ở mức trung bình, tiết kiệm trọng lượng và chi phí lắp đặt.

Ứng dụng điển hình. Thép sơn: tủ điều khiển trong nhà, xưởng khô, tủ treo tường cỡ vừa. Inox 304: F&B, dược phẩm, khu vực vệ sinh rửa áp lực, ngoài trời đô thị. Inox 316: ven biển, nhà máy hóa chất, các điểm phun sương muối. Nhựa/composite: tủ viễn thông, các điểm lắp đặt cần xuyên sóng RF, môi trường ăn mòn nhưng tải cơ học không quá cao.

Thép sơn tĩnh điện

IP54 – IP65. Dải IP này dễ đạt được với thiết kế cánh – gioăng đúng kỹ thuật và kiểm soát lỗ cáp/lam gió. Với yêu cầu IP cao ở trong nhà, nên dùng khóa đa điểm để tăng lực ép đều trên chu vi cánh. Nếu phải mở lỗ thông gió, cần dùng khe gió có cấu trúc mê cung và phin lọc để hạn chế tụt hạng bảo vệ.

Chi phí: Thấp. Đây là lựa chọn tiết kiệm cho nhiều dự án, đặc biệt khi môi trường khô ráo và ổn định. Độ dày 1.2 mm là cấu hình phổ biến cho tủ treo tường cỡ vừa, giúp cân bằng độ cứng – trọng lượng – giá. Để giảm OPEX, nên quy định quy trình sơn, bề mặt tiền xử lý và kiểm tra độ dày lớp sơn theo lô.

Ứng dụng: Trong nhà, nhà xưởng khô ráo, tủ điều khiển máy móc thông thường. Phù hợp các bàn điều khiển, hệ thống chiếu sáng, bơm – quạt trong nhà. Khi gần nguồn ẩm/nhiệt, hãy bổ sung mái che cục bộ và nâng cấp sơn để kéo dài tuổi thọ. Với khu vực có bụi mịn, thiết lập lịch vệ sinh định kỳ để tránh quá nhiệt thiết bị bên trong.

Inox 304

IP65 – IP66 / NEMA 4X. Đây là cấu hình hướng tới môi trường ngoài trời hoặc khu vực rửa áp lực, nơi yêu cầu kín bụi/chống tia nước và chống ăn mòn. Khi kết hợp khóa đa điểm, gioăng chất lượng và mặt bích cáp đạt chuẩn, hiệu suất kín nước duy trì ổn định trong suốt vòng đời. Bề mặt inox cũng hỗ trợ vệ sinh nhanh, hạn chế bám bẩn.

Chi phí: Cao. CAPEX ban đầu cao hơn thép sơn, nhưng chi phí vòng đời lại tối ưu trong môi trường ăn mòn, ẩm mặn hoặc cần vệ sinh thường xuyên. Tuổi thọ vật liệu và hình thức thẩm mỹ giữ giá trị tài sản tốt hơn, đặc biệt ở nhà máy F&B và dược phẩm. Khi thiết bị tỏa nhiệt lớn, cân nhắc giải pháp làm mát kín để không ảnh hưởng cấp IP.

Ứng dụng: Ngoài trời, nhà máy thực phẩm, dược phẩm, môi trường yêu cầu vệ sinh. Thích hợp cho khu vực washdown, khu pha chế, khu đóng gói, và các vị trí phơi thời tiết. Với các tuyến ngoài trời đô thị, inox 304 cho độ ổn định cao trước mưa gió và ô nhiễm không khí. Vị trí gần biển cần đánh giá cụ thể nồng độ muối để cân nhắc nâng cấp lên 316.

Inox 316

IP66 – IP67 / NEMA 4X. Kết hợp khả năng kín nước cao với kháng ăn mòn vượt trội trong môi trường chứa clorua. Dải IP này cho phép chịu tia nước áp lực cao, thậm chí ngâm tạm thời theo điều kiện tiêu chuẩn. Khi yêu cầu độ tin cậy tối đa ngoài khơi hoặc ven biển, đây là cấu hình ưu tiên.

Chi phí: Rất Cao. Mức đầu tư cao phản ánh hiệu năng trong môi trường khắc nghiệt; phù hợp khi rủi ro ăn mòn có thể gây dừng máy hoặc mất an toàn. Ở các tuyến bảo trì khó tiếp cận, lựa chọn 316 giúp giảm chi phí bảo trì – thay thế trong nhiều năm. Nên kết hợp ốc – bản lề – phụ kiện đồng cấp để tránh ăn mòn điện hóa.

Ứng dụng: Môi trường biển, ven biển, nhà máy hóa chất, xử lý nước thải. Các trạm bơm, nhà máy muối, khu vực phun sương muối liên tục là ví dụ tiêu biểu. Trong xử lý nước và hóa chất, độ bền với ion clorua giúp duy trì độ kín và hình thức. Ở những nơi tiếp xúc chất tẩy rửa mạnh, 316 cho biên an toàn rộng hơn.

Nhựa/Composite

IP65 – IP67. Nhờ cấu trúc khuôn đúc và gioăng liên tục, các tủ composite có thể đạt mức kín bụi – chống nước cao. Khi thiết kế mặt bích cáp đúng chuẩn và khóa nén tốt, cấp IP duy trì ổn định. Cần kiểm tra riêng khả năng chịu tia UV để chọn cấp vật liệu phù hợp.

Chi phí: Trung bình. Tủ nhẹ giúp giảm chi phí vận chuyển và lắp đặt, đặc biệt ở vị trí treo cột/treo tường cao. Không dẫn điện, hạn chế rủi ro chạm chập vào thân. Tuy vậy, độ bền cơ học và chống va đập kém hơn kim loại, cần cân nhắc tải gió và rung.

Ứng dụng: Tủ viễn thông ngoài trời, môi trường ăn mòn nhưng không yêu cầu độ bền cơ học cao. Thân nhựa không cản sóng RF, phù hợp trạm thu phát, IoT gateway, cảm biến môi trường. Những điểm dễ bị va đập cơ học nên có khung bảo vệ phụ hoặc vị trí lắp đặt tránh lưu thông. Tại khu vực nắng gắt, lựa chọn công thức nhựa có phụ gia chống UV để ổn định màu và cơ tính.

Khi đã chọn vật liệu và cấp bảo vệ theo bảng trên, yếu tố quyết định thành công tiếp theo là phương án cố định và quy trình lắp đặt đúng kỹ thuật để duy trì cấp IP/NEMA và an toàn trong nghiệm thu. Cơ Khí Hải Minh sẵn sàng tư vấn chi tiết về treo tường, treo cột hay đặt nền phù hợp từng hiện trường.

Quy Trình Lắp Đặt An Toàn & Phương Án Cố Định: Treo Tường, Treo Cột, Đặt Nền – Checklist Nghiệm Thu

Lắp đặt vỏ tủ điện đúng kỹ thuật không chỉ đảm bảo an toàn mà còn ảnh hưởng đến độ bền và hiệu quả hoạt động của toàn bộ hệ thống điện bên trong.

Sau khi Quý khách đã so sánh và chốt cấu hình vật liệu, cấp bảo vệ IP/NEMA và chi phí trong bảng tổng hợp trước đó, bước quyết định thành công là lắp đặt đúng quy chuẩn để duy trì hiệu suất và cấp kín bảo vệ đã thiết kế. Phần dưới đây là hướng dẫn thực hành cho lắp đặt vỏ tủ điện, bao gồm các phương án cố định, quy trình an toàn và checklist nghiệm thu, giúp Quý khách kiểm soát rủi ro ngay tại hiện trường.

Các phương án cố định vỏ tủ

Treo tường (Wall Mounting): Dùng tai treo hoặc bắt vít trực tiếp vào tường là phương án gọn, tối ưu cho tủ cỡ nhỏ đến trung bình. Trước khi khoan, Quý khách cần xác minh kết cấu nền (gạch, bê tông, thạch cao gia cường) để chọn loại tắc-kê/neo phù hợp và kiểm tra tải trọng. Khi cố định, cân chỉnh thăng bằng bằng nivô, siết lực đều để tránh biến dạng cánh tủ, đồng thời chèn gioăng/long đền cao su tại vị trí xuyên để không làm suy giảm chỉ số IP. Các lỗ kỹ thuật mở thêm phải được xử lý bavia và chống gỉ; sử dụng đầu cáp (cable gland) đồng cấp bảo vệ với vỏ, ví dụ mục tiêu IP66 cần gland và phụ kiện tương ứng.

• Lưu ý kỹ thuật: chừa khe hở sau tủ để thoát ẩm/tản nhiệt, không ép sát khiến hơi nước ngưng đọng; bịt kín lỗ dự phòng bằng nút bịt IP.
• Khuyến nghị: dùng khóa đa điểm để tăng lực ép đều trên gioăng, duy trì độ kín trong vòng đời vận hành.

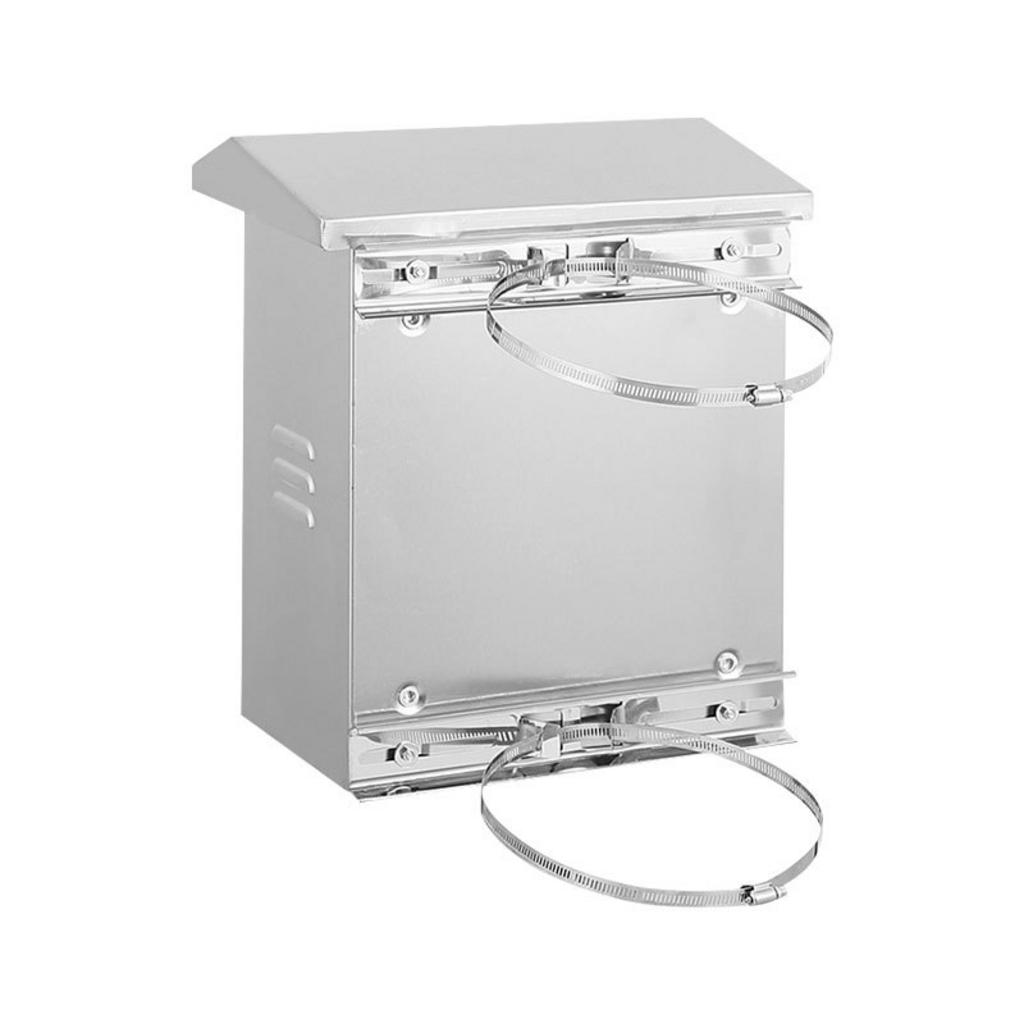

Treo cột (Pole Mounting): Sử dụng bộ cùm/đai chuyên dụng giúp triển khai nhanh ở hiện trường ngoài trời. Cơ Khí Hải Minh khuyến nghị dùng đai thép không gỉ và tấm đệm cách điện giữa tủ – cột để hạn chế ăn mòn điện hóa, đồng thời bổ sung gông chống trượt cho các cột trơn. Phân bố đai theo vùng chịu lực của tủ, xiết đối xứng để không làm xoắn vỏ; kiểm tra lại độ thẳng đứng sau khi lên đai. Với cấu hình IP66 hoặc NEMA 4X, mọi điểm xuyên phải đi qua phụ kiện kín nước; tránh khoan bổ sung tại hiện trường nếu chưa có giải pháp bịt kín đạt chuẩn.

• Phù hợp: tuyến viễn thông, tủ đo/giám sát môi trường, các vị trí ngoài trời cần tiết kiệm diện tích nền.
• Lưu ý: gia cường chống rung, đặc biệt ở khu vực gió mạnh hoặc gần đường giao thông nhiều xe tải.

Đặt trên nền/bệ (Floor/Plinth Mounting): Phương án dành cho tủ lớn, tủ hợp bộ hoặc yêu cầu thao tác thường xuyên. Tủ được đặt trên bệ bê tông hoặc khung thép nâng cao để chống ngập, hạn chế ẩm và bùn đất bám đáy. Bố trí bu lông neo hợp lý, kê cao su chống rung và đường cáp đi từ đáy qua ống chờ/mặt bích cáp để không làm suy giảm cấp kín của cửa. Ở ngoài trời, thiết kế mái hắt và gờ hướng nước giúp duy trì IP và kéo dài tuổi thọ lớp hoàn thiện; với môi trường ăn mòn, cấu hình inox và chuẩn tương đương NEMA 4X cho hiệu quả bảo vệ và chống ăn mòn tốt.

• Khuyến nghị: kiểm tra cao độ nền so với mực nước mưa lớn; quy định mối hàn/khung đỡ sơn phủ đồng cấp với thân tủ để tránh điểm yếu ăn mòn.

Các bước lắp đặt an toàn

Ngắt toàn bộ nguồn điện liên quan trước khi thi công. Thực hiện quy trình khóa – treo thẻ (LOTO) để cô lập nguồn, treo biển cảnh báo và xác nhận không điện bằng thiết bị đo trước khi thao tác. Đặt rào chắn tạm và phân luồng lối đi để tránh can thiệp ngoài ý muốn. Mọi thao tác phải tuân thủ PPE phù hợp (găng điện, kính bảo hộ) và quy trình an toàn của dự án.

Xác định vị trí lắp đặt chắc chắn, bằng phẳng và thuận tiện cho vận hành. Chọn cao độ thao tác hợp lý, đảm bảo mở cửa đủ góc để bảo trì, có không gian lùi cho thiết bị thò ra (đồng hồ, nút nhấn). Tránh nguồn nhiệt, ẩm và tia nước trực tiếp; nếu không thể, bổ sung mái che/lam gió như đã thiết kế. Định vị tủ theo bản vẽ, đánh dấu tâm lỗ khoan và kiểm tra chéo kích thước trước khi thi công.

Khoan và cố định tủ một cách vững chắc. Khoan đúng kích cỡ neo, làm sạch bavia và bụi khoan để tăng độ bám. Khi treo tường/treo cột, siết bu lông theo cặp đối xứng để tránh cong vênh; khi đặt nền, kiểm tra độ phẳng bệ, chêm đế tại các vị trí chịu lực. Mọi điểm xuyên vỏ cần xử lý chống thấm bằng ron/gioăng và keo bịt chuyên dụng để không làm suy giảm IP/NEMA đã định.

Lắp đặt hệ thống tiếp địa (nối đất) cho vỏ tủ – bắt buộc. Nối đất thân vỏ về thanh cái đất của công trình, dùng dây màu xanh-vàng, bấm cos đúng quy cách và siết chặt trên bề mặt kim loại sạch. Bổ sung dây bện đồng linh hoạt nối đẳng thế giữa cửa – thân – tấm panel để đảm bảo liên tục điện. Ghi nhận vị trí điểm đất trên bản vẽ hoàn công, phục vụ nghiệm thu và bảo trì.

Đấu nối thiết bị và đi dây gọn gàng. Phân luồng nguồn – điều khiển – truyền thông tách bạch; giữ bán kính uốn cáp phù hợp và cố định trên máng/ống bằng kẹp. Đánh số dây, nhãn thiết bị thống nhất với sơ đồ; siết domino/thiết bị theo lực khuyến nghị của nhà sản xuất. Trước khi cấp điện, kiểm tra lại cực tính, liên kết bảo vệ, và thử cách điện theo quy trình QA/QC của dự án.

Checklist kiểm tra & nghiệm thu

Kiểm tra độ vững chắc của tủ sau khi lắp đặt. Thử rung/lắc nhẹ để đánh giá độ ổn định cơ khí; quan sát biến dạng bất thường tại vị trí neo. Xác nhận tất cả ốc – bu lông – cùm đai đã siết chặt và có biện pháp khóa ren khi cần.

Kiểm tra tiếp địa đã được kết nối đúng chuẩn chưa. Đo và ghi nhận thông số theo yêu cầu dự án; kiểm tra liên tục điện giữa cửa – thân – panel. Đảm bảo mọi điểm sơn/oxit tại vị trí bắt đất đã được làm sạch để tiếp xúc tốt.

Kiểm tra độ kín của tủ, đảm bảo các nắp che, cửa tủ đóng khít. Quan sát gioăng quanh chu vi, điểm vào cáp, lỗ dự phòng và lam gió (nếu có). Với mục tiêu IP66/NEMA 4X, xác nhận phụ kiện đồng cấp và lực ép khóa đều; thử nước mưa tự nhiên hoặc vệ sinh áp lực theo kịch bản cho phép của dự án.

Cấp điện và kiểm tra hoạt động của các thiết bị bên trong. Khởi động theo trình tự, theo dõi đèn báo/bộ chỉ thị, kiểm tra nhiệt độ điểm của thiết bị tỏa nhiệt sau một thời gian vận hành. Hoàn thiện biên bản nghiệm thu: ảnh hiện trường, kết quả đo, checklist ký xác nhận và hồ sơ hoàn công.

Với quy trình trên, Quý khách sẽ kiểm soát tốt an toàn, duy trì cấp bảo vệ đã thiết kế và tối ưu thời gian nghiệm thu. Ở giai đoạn tiếp theo, công tác bảo trì, bảo dưỡng và kiểm định định kỳ sẽ quyết định tuổi thọ và độ tin cậy dài hạn của hệ thống.

Bảo Trì, Bảo Dưỡng & Kiểm Định Định Kỳ Để Kéo Dài Tuổi Thọ

Bảo trì định kỳ là hoạt động thiết yếu giúp phát hiện sớm các vấn đề tiềm ẩn, đảm bảo vỏ tủ điện luôn ở trạng thái hoạt động tốt nhất và kéo dài tuổi thọ.

Sau lắp đặt và nghiệm thu an toàn, công việc quan trọng không kém là thiết lập kế hoạch bảo trì vỏ tủ điện theo chu kỳ rõ ràng để duy trì cấp bảo vệ (IP/NEMA), độ kín nước – kín bụi và độ ổn định cơ khí. Ở các tủ thép sơn tĩnh điện dày 1.2 mm, tủ inox 304/316 hay tủ nhựa/composite, tần suất và hạng mục bảo dưỡng có khác nhau, nhưng mục tiêu chung là giữ thân vỏ, gioăng, khóa – bản lề và các điểm xuyên cáp luôn ở trạng thái tối ưu. Thực hiện tốt sẽ giảm OPEX, nâng cao độ sẵn sàng hệ thống và kéo dài vòng đời thiết bị bên trong.

Khung kế hoạch bảo trì vỏ tủ điện nên chia ba lớp: hàng tháng (quan sát nhanh và vệ sinh nhẹ), hàng quý (kiểm tra cơ khí – điện – độ kín chi tiết), hàng năm (bảo dưỡng sâu và kiểm định). Với vỏ đạt IP65–IP66 hoặc NEMA 4X dùng ngoài trời, cần đặc biệt chú ý gioăng, mặt bích cáp và các điểm thông gió có phin lọc để không suy giảm cấp bảo vệ theo thời gian. Cơ Khí Hải Minh khuyến nghị chuẩn hóa biểu mẫu ghi nhận, ảnh hiện trường và trị số đo để tiện truy vết theo lô tủ và địa điểm lắp đặt.

Lịch trình kiểm tra định kỳ (hàng tháng/quý/năm)

Kiểm tra trực quan bên ngoài: tìm các dấu hiệu rỉ sét, hư hỏng vật lý, biến dạng. Mỗi tháng, Quý khách quan sát nhanh bề mặt sơn hoặc inox để phát hiện bong tróc, xước sâu, “sẹo” gỉ hoặc vết ố do nước. Ở thép sơn, xử lý sớm vết hở sơn để tránh lan gỉ; ở inox, làm sạch vệt bám để hạn chế ăn mòn cục bộ. Hàng quý, soi kỹ các góc chịu lực, đáy tủ, mép mái hắt; hàng năm, tổng kiểm tra thân vỏ và thực hiện phục hồi lớp hoàn thiện tại các điểm khiếm khuyết.

Kiểm tra các bu lông, ốc vít đảm bảo vẫn được siết chặt. Rung động và chênh nhiệt có thể làm lỏng liên kết theo thời gian. Lịch hàng quý nên rà soát toàn bộ ốc – bu lông neo, gá treo, cùm treo cột và khung đỡ, siết theo cặp đối xứng để tránh cong vênh. Với tủ treo tường/treo cột ngoài trời, kiểm tra bổ sung hiện tượng xê dịch, nứt nền hoặc chùng đai, đặc biệt sau mưa bão.

Kiểm tra gioăng cửa xem có bị nứt, lão hóa hay không. Gioăng là “tuyến phòng thủ” giữ IP65–IP66, nên cần quan sát bề mặt nứt, chai cứng hoặc mất đàn hồi. Nếu cửa đóng không êm hoặc thấy vết bụi nước quanh mép cánh, cần điều chỉnh khóa, thay gioăng cục bộ hoặc toàn chu vi. Hàng năm, vệ sinh bề mặt tiếp xúc và bôi lớp dưỡng phù hợp vật liệu gioăng để duy trì độ kín.

Các hạng mục cần bảo dưỡng

Vệ sinh sạch sẽ bụi bẩn bên trong và bên ngoài tủ. Bụi bẩn bám dày làm giảm tản nhiệt và có thể gây đường rò ẩm. Mỗi tháng lau bề mặt ngoài bằng khăn mềm; hàng quý vệ sinh bên trong sau khi cô lập điện (LOTO), dùng chổi antistatic và khí nén khô, tránh hơi ẩm ép trực tiếp. Vị trí đô thị hoặc công trường bụi mịn cần tăng tần suất làm sạch.

Kiểm tra và làm sạch (hoặc thay thế) các phin lọc bụi của quạt tản nhiệt. Phin lọc bẩn làm tụt lưu lượng gió, tăng nhiệt hệ thống và làm giảm hiệu suất vận hành. Lịch hàng tháng nên tháo – làm sạch, hàng quý đánh giá tuổi thọ phin để thay thế định kỳ; đảm bảo lưới chắn và khung lọc lắp khít để không ảnh hưởng cấp kín. Ở cấu hình IP cao, cân nhắc giải pháp làm mát kín để không đánh đổi chỉ số bảo vệ.

Siết lại các đầu cốt, terminal nối dây. Co giãn nhiệt và rung có thể làm lỏng tiếp điểm, gây phát nóng cục bộ. Sau khi cách ly nguồn, siết lại theo lực khuyến nghị của nhà sản xuất, kiểm tra đổi màu – cháy sém, và làm sạch ôxy hóa tại cực nối. Với mạch dòng lớn, cân nhắc đo nhiệt điểm sau khi vận hành lại để xác nhận cải thiện.

Kiểm tra hoạt động của khóa cửa, bản lề. Khóa đa điểm giúp ép đều lực lên gioăng; nếu lỏng – kẹt sẽ giảm độ kín. Bảo dưỡng bằng cách vệ sinh, bôi trơn định lượng, chỉnh hành trình chốt; thay thế chi tiết mòn để tránh xệ cánh. Ở khu vực ngoài trời, ưu tiên linh kiện chống ăn mòn đồng cấp với vật liệu vỏ.

Dấu hiệu cảnh báo cần sửa chữa hoặc thay thế

Xuất hiện các vết rỉ sét lan rộng, đặc biệt là các vị trí chịu lực. Đây là chỉ báo vỏ sơn tĩnh điện đã mất bảo vệ nền, nguy cơ suy giảm độ bền cơ học. Khoanh vùng, xử lý bề mặt và sơn phục hồi theo quy trình; nếu rỉ xâm thực, cần thay tấm/đổi vỏ để bảo đảm an toàn. Với môi trường ẩm – mặn, cân nhắc chuyển cấu hình vật liệu kháng ăn mòn cao hơn.

Vỏ tủ bị biến dạng, móp méo nghiêm trọng. Biến dạng có thể làm sai khớp cánh – gioăng, mất IP và kẹt khóa. Đánh giá nguồn lực tác động (va đập, rung, tải gió) và kiểm tra lại hệ neo/đai treo; nếu méo khung, giải pháp an toàn là thay vỏ thay vì nắn chỉnh tạm bợ. Các vị trí giao thông dày đặc nên bổ sung khung bảo vệ phụ.

Nước hoặc bụi bẩn xâm nhập vào bên trong dù cửa đã đóng kín (hỏng gioăng). Khi thấy vệt nước, bùn hoặc bột bụi bên trong, giả định cấp kín đã suy giảm. Kiểm tra toàn bộ chu vi gioăng, bề mặt tỳ, mặt bích cáp, lỗ dự phòng, lam gió và phin lọc; thay gioăng, siết lại khóa, bịt kín lỗ không dùng bằng nút bịt đồng cấp IP. Với vỏ yêu cầu IP66/NEMA 4X ngoài trời, nên kiểm tra sau mỗi đợt mưa lớn.

Để kiểm soát rủi ro một cách hệ thống, Quý khách nên: (1) áp dụng quy trình LOTO trước mọi thao tác bảo trì vỏ tủ điện, (2) đo – ghi nhận liên tục điện của tiếp địa thân vỏ định kỳ, (3) chuẩn hóa hồ sơ bảo dưỡng gồm nhật ký, ảnh, trị số đo và danh mục thay thế, (4) lập kế hoạch tồn kho gioăng, phin lọc và linh kiện khóa – bản lề cho từng dòng vỏ. Lịch bảo trì có thể tinh chỉnh theo vật liệu và cấp bảo vệ: tủ thép sơn dùng trong nhà tập trung vệ sinh – siết định kỳ; vỏ inox đạt IP65–IP66 dùng ngoài trời ưu tiên kiểm soát gioăng, mặt bích cáp và tác nhân ăn mòn. Trong các ngành như nhà máy, F&B, trạm bơm, HVAC hay năng lượng, cấu hình vỏ và tần suất bảo dưỡng cũng thay đổi theo điều kiện hiện trường – mục “Ứng dụng điển hình theo ngành” sẽ giúp Quý khách điều chỉnh kế hoạch sát thực tế.

Ứng Dụng Điển Hình Theo Ngành: Nhà Máy, F&B, Trạm Bơm, HVAC, Năng Lượng, Ngoài Trời Đô Thị

Vỏ tủ điện là một thành phần không thể thiếu trong hầu hết các ngành công nghiệp và lĩnh vực hạ tầng, mỗi ngành đều có những yêu cầu ứng dụng đặc thù riêng.

Sau giai đoạn bảo trì – bảo dưỡng đã được chuẩn hóa, bước tiếp theo để tối ưu tổng chi phí sở hữu (TCO) là lựa chọn cấu hình vỏ tủ phù hợp điều kiện vận hành của từng ngành. Dưới đây là các ứng dụng vỏ tủ điện tiêu biểu, kèm khuyến nghị kỹ thuật giúp Quý khách kiểm soát rủi ro, tăng độ sẵn sàng hệ thống và kéo dài vòng đời thiết bị.

Nhà máy, dây chuyền sản xuất

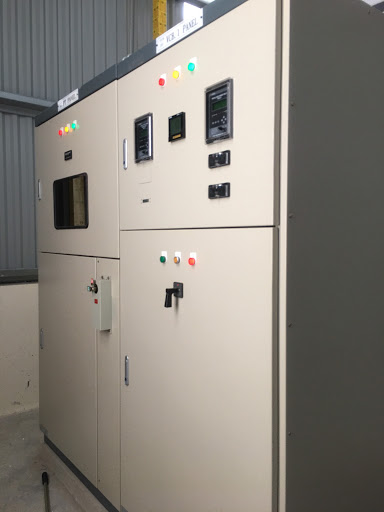

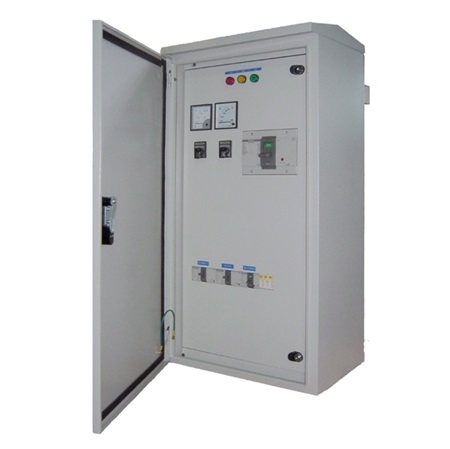

Trong môi trường sản xuất liên tục, tủ điện nhà máy thường bao gồm MSB, Vỏ tủ điện phân phối DB, tủ điều khiển máy, tủ PLC và tủ biến tần. Cấu hình phổ biến là thép sơn tĩnh điện dày 1.2 mm trở lên cho độ cứng vững, lớp sơn bột giúp chống ăn mòn, và cấp bảo vệ IP54–IP55 cho khu vực trong nhà; các khu vực bụi dầu hoặc gần nước cần nâng cấp lên IP65. Để đảm bảo hiệu suất vận hành, Cơ Khí Hải Minh khuyến nghị tách riêng ngăn nguồn – điều khiển, bố trí lam gió/phin lọc cho tủ có quạt, và dùng máng – ống cáp để quản lý dây gọn gàng.

• Khuyến nghị triển khai: Vỏ tủ điện công nghiệp dạng module để mở rộng theo dây chuyền, khoá đa điểm tăng lực ép gioăng, chân đế (plinth) nâng chống ẩm nền.
• Tình huống tiêu biểu: điều khiển băng tải, máy đóng gói, robot pick-and-place, trạm biến tần cho động cơ bơm/quạt.

Ngành thực phẩm & đồ uống (F&B)

Đặc thù vệ sinh rửa áp lực cao (washdown) khiến tủ điện F&B bắt buộc ưu tiên inox 304/316 và cấp bảo vệ IP66 hoặc tương đương NEMA 4X để chống nước – hóa chất tẩy rửa. Gioăng chất lượng cao, khoá – bản lề chống ăn mòn và mái dốc thoát nước là cấu phần quan trọng nhằm hạn chế đọng nước trên bề mặt. Khi lựa chọn đầu cáp, Quý khách cần sử dụng gland đồng cấp IP để duy trì độ kín theo thiết kế (tham khảo mã IP tại Wikipedia – Mã IP).

• Khuyến nghị vật liệu: inox 316 cho khu vực có muối/axit hữu cơ, ốc vít – phụ kiện đồng bộ inox; gioăng EPDM/silicone phù hợp nhiệt – hóa chất.
• Thiết kế vệ sinh: góc bo – hạn chế khe bám bẩn, ống xả ngưng bên trong, tấm che vòi phun tại khu vực nút nhấn/đèn báo.

Trạm bơm, hệ thống xử lý nước

Với trạm bơm và xử lý nước, tủ điện trạm bơm thường lắp ngoài trời hoặc khu vực ẩm ướt, chịu hơi nước và sương mặn. Cấu hình inox 304/316 hoặc thép sơn tĩnh điện chất lượng cao, cấp bảo vệ IP66 giúp chống thâm nhập bụi – nước; NEMA 4X là lựa chọn tương đương khi ưu tiên chống ăn mòn. Để hạn chế ngưng tụ ẩm bên trong, nên bổ sung lỗ thở chống nước, heater chống ngưng và khay che cáp có phớt kín nước.

• Giải pháp cơ khí: mái hắt 3 chiều, chân đế nâng tối thiểu 100–150 mm chống ngập, đai treo cột inox cho vị trí hành lang kỹ thuật.
• Điện – an toàn: thanh tiếp địa rõ ràng, bố trí SPD chống sét, gland kín nước cho mọi điểm xuyên.

Hệ thống HVAC, tòa nhà

Khối tủ điều khiển AHU/chiller, bơm nước lạnh và quạt gió cần vỏ tủ đáp ứng vận hành ổn định trong phòng kỹ thuật hoặc sân thượng. Cấp bảo vệ thường IP54–IP55 trong nhà; đặt ngoài trời nên nâng lên IP65–IP66 và sử dụng sơn chịu tia UV hoặc inox. Để tối ưu vận hành và bảo trì, Quý khách nên tách khoang công suất – điều khiển – truyền thông, dự phòng không gian cho thiết bị toả nhiệt và bố trí cửa mở đủ góc cho thao tác.

• Tích hợp hệ thống: cổng truyền thông cho BMS/SCADA, mặt bích cáp đáy hạn chế nước tạt, nhãn dây – sơ đồ chuẩn hoá để nghiệm thu nhanh.
• An toàn – EMC: nối đất xuyên suốt, quản lý cáp nguồn – điều khiển tách lớp để giảm nhiễu, sử dụng lọc nhiễu cho biến tần.

Năng lượng tái tạo & hạ tầng đô thị

Với điện mặt trời, tủ combiner/hòa lưới cần vỏ ngoài trời IP66, chống tia UV, khoá an toàn chống phá hoại; hệ chiếu sáng công cộng và tủ viễn thông đòi hỏi độ bền môi trường cao và tản nhiệt tốt. Vật liệu nên ưu tiên inox 304/316 hoặc thép sơn tĩnh điện chất lượng cao; với khu vực ven biển, chọn cấu hình tương đương NEMA 4X để gia tăng kháng ăn mòn. Thiết kế lắp đặt cần tính tới rung – gió – bức xạ nhiệt, đồng thời bố trí SPD, cầu chì DC và khoang pin/thiết bị truyền thông an toàn.

• Ứng dụng chính: solar combiner box, tủ điều khiển đèn đường, cabinet viễn thông/dữ liệu ngoài trời.
• Khuyến nghị cơ khí: mái dốc, lưới lọc côn trùng, ống thoát ngưng, khoá đa điểm và nhãn cảnh báo độ bền thời tiết.

Trên đây là các nhóm ứng dụng vỏ tủ điện phổ biến kèm cấu hình khuyến nghị. Đội ngũ Cơ Khí Hải Minh sẵn sàng hỗ trợ khảo sát hiện trường, bóc tách nhu cầu theo ngành và đề xuất cấu hình phù hợp để tối ưu CAPEX/OPEX. Ở phần tiếp theo, chúng ta sẽ phân tích các yếu tố ảnh hưởng đến giá để Quý khách lập ngân sách hiệu quả.

Yếu Tố Ảnh Hưởng Đến Giá & Khung Báo Giá Tham Khảo (Kích Thước, Vật Liệu, IP, Phụ Kiện, Số Lượng)

Giá của vỏ tủ điện được quyết định bởi nhiều yếu tố, và hiểu rõ chúng sẽ giúp khách hàng tối ưu hóa chi phí đầu tư cho dự án của mình.

Từ phần ứng dụng theo ngành ở trên, có thể thấy mỗi bối cảnh vận hành kéo theo cấu hình vỏ tủ khác nhau, và đó là lý do báo giá giữa các dự án chênh lệch đáng kể. Mục tiêu của Cơ Khí Hải Minh là giúp Quý khách nắm rõ các yếu tố cốt lõi hình thành giá vỏ tủ điện, từ đó dự trù ngân sách chính xác, kiểm soát CAPEX và giảm OPEX về lâu dài.

Khung tham khảo dưới đây giúp Quý khách định vị nhanh “bức tranh giá” theo mức cấu hình, đồng thời gợi ý hướng tối ưu tổng chi phí sở hữu (TCO):

• Mức cơ bản trong nhà (chi phí thấp): Thép cacbon sơn tĩnh điện, độ dày khoảng 1.2 mm, cấp bảo vệ IP54–IP55, khóa đơn điểm, kích thước phổ biến 700×900 hoặc 800×1000. Phù hợp tủ phân phối/điều khiển trong nhà.
• Mức bền ngoài trời (chi phí trung bình–cao): Thép sơn 1.5 mm, IP65–IP66, gioăng kín, khóa đa điểm, mái hắt và chân đế nâng. Dùng cho khu vực mưa gió, bụi bẩn.
• Mức kháng ăn mòn/vệ sinh (chi phí cao): Inox 304, IP66 hoặc tương đương NEMA 4X, cấu trúc bo góc, ưu tiên xử lý bề mặt hạn chế bám bẩn. Phù hợp F&B, dược, rửa áp lực.
• Mức môi trường khắc nghiệt (chi phí rất cao): Inox 316, IP66/NEMA 4X, linh kiện chống ăn mòn đồng bộ. Khuyến nghị cho ven biển, hóa chất, sương muối.

Kích thước (Dài x Rộng x Cao)

Đây là biến số tác động trực tiếp nhất đến giá vỏ tủ điện vì diện tích vật liệu, thời gian gia công và chi phí vận chuyển đều tăng theo kích thước. Tủ càng lớn, số lượng gân tăng cứng, khung đỡ panel và số điểm hàn/ghép sẽ nhiều hơn; cửa lớn còn đòi hỏi bản lề chịu lực và cơ cấu khóa đa điểm để ép chặt gioăng. Trong thực tế, các kích thước phổ biến như 700×900 hoặc 800×1000 đang được dùng rộng rãi, nhưng khi bố trí thiết bị dày đặc (biến tần, MCCB lớn, thanh cái), Quý khách nên tính thêm biên không gian thao tác và tản nhiệt để tránh phát sinh chi phí gia công lại.

• Chi tiết cần cân nhắc: chiều cao cửa mở, chiều sâu cho bán kính uốn cáp, và vị trí tấm panel bắt thiết bị.
• Rủi ro thường gặp: quá tiết kiệm kích thước làm khó thi công, phải thay đổi phương án, đội chi phí và chậm tiến độ nghiệm thu.

Vật liệu & Độ dày

Xếp hạng chi phí thường tăng theo: Inox 316 > Inox 304 > Nhôm > Thép sơn tĩnh điện. Thép cacbon sơn tĩnh điện là lựa chọn hiệu quả về chi phí cho môi trường trong nhà; inox (đặc biệt 304/316) vượt trội về kháng ăn mòn ở môi trường ẩm ướt, rửa thường xuyên hoặc có hơi muối/axit. Độ dày vật liệu (ví dụ 1.2 mm so với 1.5 mm) ảnh hưởng độ cứng vững, độ phẳng bề mặt và cảm giác đóng mở cửa; vật liệu dày hơn sẽ tăng CAPEX nhưng giúp giảm biến dạng khi lắp thiết bị nặng và tăng độ bền vòng đời.

• Gợi ý lựa chọn: 1.2 mm cho tủ treo tường trong nhà; 1.5 mm trở lên cho tủ đứng sàn, tủ lớn hoặc lắp ngoài trời.
• Yếu tố bề mặt: sơn tĩnh điện bột cho thép, hoặc đánh xước/đánh bóng cho inox giúp thẩm mỹ và dễ vệ sinh.

Cấp bảo vệ IP & Chứng nhận

Cấp bảo vệ ảnh hưởng mạnh đến yếu tố ảnh hưởng giá bởi yêu cầu kết cấu và kiểm soát chất lượng cao hơn. IP66 chống bụi hoàn toàn và chịu tia nước mạnh, nên phải dùng gioăng chất lượng, khe ghép kín, khóa đa điểm và kiểm thử nghiêm ngặt; dĩ nhiên chi phí sẽ cao hơn IP54. Ở bối cảnh tương đương, NEMA 4X thường được xem như cấp bảo vệ cao, nhấn mạnh cả khả năng chống ăn mòn. Quý khách có thể tham khảo khái niệm về mã IP và NEMA tại các nguồn đáng tin cậy: Mã IP, NEMA enclosure types.

• Chứng nhận (UL, CE, thử nghiệm đi mưa, phun tia): làm tăng chi phí do yêu cầu thiết kế, tài liệu kỹ thuật và quy trình kiểm tra.
• Thiết kế IP cao thường kéo theo hạn chế đục lỗ tại hiện trường; mọi điểm xuyên cáp cần gland đồng cấp để không làm suy giảm chỉ số bảo vệ.

Phụ kiện & Yêu cầu tùy chỉnh

Số lượng và chủng loại phụ kiện có thể làm thay đổi đáng kể báo giá vỏ tủ điện. Khóa (đơn/đa điểm), bản lề rời/ẩn, tấm panel trong, khay/buloong bắt thiết bị, lam gió kèm phin lọc, quạt – bộ gia nhiệt chống ngưng tụ, mái che – chân đế, tấm mặt bích cáp… đều là hạng mục có đơn giá riêng. Các yêu cầu gia công như khoét lỗ theo bản vẽ, sơn màu riêng theo mã RAL, khắc/in nhãn, bổ sung chống phá hoại, khóa an toàn… sẽ phát sinh thời gian lập trình, jig gá và kiểm tra, dẫn tới chi phí tăng.

• Lưu ý kỹ thuật: lam gió và quạt nếu không dùng giải pháp lọc/phớt phù hợp có thể làm giảm cấp IP thiết kế.
• Quản trị hồ sơ: cung cấp bản vẽ kỹ thuật thống nhất ngay từ đầu giúp rút ngắn lead time và tránh chi phí sửa đổi.

Số lượng đặt hàng

Số lượng càng lớn, đơn giá càng tốt nhờ hiệu ứng kinh tế theo quy mô: tối ưu cắt tôn, chia sẻ thời gian set-up máy, mua linh kiện gộp lô và tối ưu đóng gói – vận chuyển. Với các dự án có nhiều tủ tương tự, Quý khách nên tiêu chuẩn hóa module, màu sơn, hệ phụ kiện để nhận mức chiết khấu theo bậc và rút ngắn tiến độ. Ngoài ra, việc chốt lịch giao theo đợt cũng giúp Cơ Khí Hải Minh sắp xếp năng lực xưởng hợp lý, hạn chế phát sinh.

Mẹo tối ưu ngân sách (giảm CAPEX, tối ưu TCO)

• Xác định đúng cấp IP theo môi trường; không “nâng IP” quá mức nếu không cần thiết.
• Lập kế hoạch vị trí xuyên cáp ngay từ thiết kế để hạn chế khoan cắt lại tại hiện trường.
• Gộp đơn đặt hàng theo lô và chuẩn hóa chi tiết lặp lại (khóa, bản lề, màu sơn) để đạt bậc giá tốt.
• Cân nhắc nhôm cho môi trường cần nhẹ và chống ăn mòn vừa phải; chọn inox 304/316 cho rửa áp lực cao/ven biển.

Tựu trung, giá vỏ tủ điện là kết quả của nhiều biến số kỹ thuật – sản xuất. Cơ Khí Hải Minh luôn bóc tách chi tiết theo hạng mục (kích thước, vật liệu/độ dày, IP, phụ kiện, số lượng) kèm bản vẽ và thông số để Quý khách dễ dàng so sánh, nghiệm thu và kiểm soát ngân sách. Các xu hướng thiết kế hiện đại như modular, giám sát nhiệt/ẩm, khóa thông minh hay giải pháp chống ngập cũng đang tác động cấu hình và đơn giá trong giai đoạn tới.

Xu Hướng Thiết Kế Hiện Đại: Modular, Giám Sát Nhiệt/Ẩm, Khóa Thông Minh, Giải Pháp Chống Ngập

Ngành công nghiệp vỏ tủ điện đang chuyển dịch mạnh sang các thiết kế linh hoạt, thông minh và an toàn hơn để nâng cao hiệu suất vận hành và giảm tổng chi phí sở hữu.

Từ phần yếu tố ảnh hưởng giá, Quý khách đã thấy cấu hình kỹ thuật quyết định trực tiếp đến CAPEX/OPEX. Bước kế tiếp là nắm bắt xu hướng vỏ tủ điện mới: modular để mở rộng nhanh, giám sát nhiệt/ẩm từ xa nhằm chủ động bảo trì, khóa thông minh để kiểm soát truy cập, và các giải pháp tản nhiệt – chống ngập cho môi trường khắc nghiệt. Những lựa chọn này không chỉ cải thiện độ sẵn sàng hệ thống mà còn giúp tuân thủ chỉ số bảo vệ như IP66 hay NEMA 4X theo ngữ cảnh ứng dụng (tham khảo Mã IP tại Wikipedia và NEMA enclosure types tại Wikipedia).

Thiết kế dạng Modular

Cho phép ghép nối nhiều tủ lại với nhau một cách dễ dàng, linh hoạt trong việc mở rộng hệ thống. Với thiết kế module, Quý khách có thể tiêu chuẩn hóa kích thước khoang, mặt bích cáp, tấm panel và phụ kiện để lắp ghép như “lego” khi dây chuyền mở rộng, từ đó rút ngắn lead time và hạn chế can thiệp tại hiện trường. Khi ghép cụm tủ, việc duy trì chỉ số bảo vệ (ví dụ IP66 chống bụi hoàn toàn và chịu tia nước mạnh) đòi hỏi bộ kit liên kết, gioăng ghép và khóa đa điểm để đảm bảo lực ép đều trên toàn bộ chu vi cửa. Về dài hạn, modular giúp tối ưu chi phí vòng đời (LCC) nhờ khả năng thay – nâng cấp từng khoang mà không ảnh hưởng đến phần còn lại.

• Gợi ý kỹ thuật: chuẩn hóa bề rộng module, bố trí khoang thanh cái, khoang điều khiển và ngăn cáp tách biệt; sử dụng chân đế (plinth) đồng bộ cho toàn dãy.
• Lưu ý nghiệm thu: kiểm tra độ kín tại mối ghép giữa các tủ và độ phẳng của cửa sau khi siết khóa đa điểm.

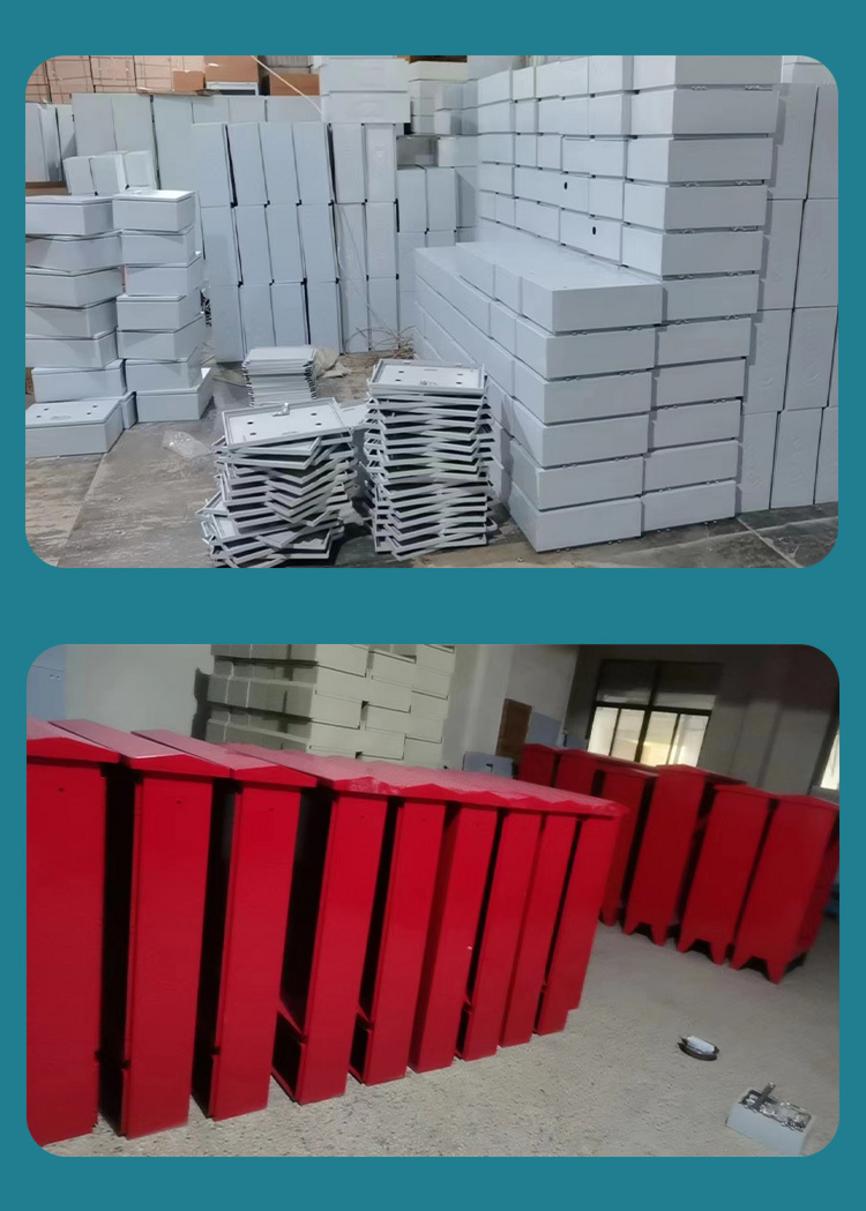

Tích hợp giám sát từ xa

Gắn thêm các cảm biến nhiệt độ, độ ẩm, cảm biến mở cửa… để cảnh báo sớm các sự cố qua internet hoặc hệ thống SCADA. Khi theo dõi liên tục, Quý khách phát hiện sớm điểm nóng, ngưng tụ ẩm hoặc tình trạng cửa mở trái phép để can thiệp kịp thời, tránh dừng máy ngoài kế hoạch. Dữ liệu có thể truyền qua Modbus TCP, MQTT hoặc tích hợp BMS, hỗ trợ thiết lập ngưỡng cảnh báo – cảnh báo thang bậc và nhật ký sự kiện cho công tác bảo trì chủ động. Đáng lưu ý, vật liệu nhựa/composite không cản sóng không dây, thuận lợi đặt ăng-ten/thiết bị IoT bên trong; trong khi tủ kim loại nên bố trí ăng-ten ngoài vỏ để đảm bảo chất lượng tín hiệu.

• Thành phần thường dùng: cảm biến nhiệt/ẩm, công tắc cửa, cảm biến nước rò, bộ ghi dữ liệu và gateway truyền thông.
• Thực thi an toàn: phân vùng mạng, phân quyền truy cập, nhật ký mở cửa nhằm đáp ứng yêu cầu kiểm soát nội bộ.

Khóa thông minh và quản lý truy cập

Sử dụng khóa điện tử, thẻ từ hoặc vân tay để kiểm soát và ghi lại lịch sử truy cập vào tủ, tăng cường an ninh. Giải pháp này giúp xác định “ai – khi nào – tủ nào” đã được mở, giảm rủi ro thao tác sai và hỗ trợ truy vết khi sự cố xảy ra. Trong môi trường mưa bụi hay rửa áp lực, cụm khóa – tay nắm cần đạt đồng cấp bảo vệ với tủ (ví dụ IP66/NEMA 4X) để không làm suy giảm độ kín; các lỗ xuyên cho đầu đọc thẻ phải có phớt và nắp che phù hợp. Với kịch bản mất điện, nên duy trì cơ cấu chìa cơ dự phòng kết hợp quy trình cấp quyền chặt chẽ để bảo đảm vận hành liên tục.

• Tùy chọn triển khai: e-lock tích hợp cảm biến cửa, đầu đọc RFID/biometric, audit trail và cảnh báo mở cửa quá thời gian.
• Khuyến nghị hồ sơ: tiêu chuẩn hóa danh mục người dùng, phân quyền theo vai trò và chính sách thay đổi định kỳ.

Giải pháp tản nhiệt và chống ngập tiên tiến

Sử dụng các hệ thống làm mát hiệu suất cao, thiết kế chân đế cao hoặc tủ kín hoàn toàn để chống ngập lụt. Với tủ IP66 kín, quạt lọc có thể làm giảm chỉ số bảo vệ; khi tải nhiệt cao, nên cân nhắc bộ trao đổi nhiệt kín hoặc máy lạnh tủ để vừa kiểm soát nhiệt độ vừa giữ độ kín. Ở khu vực mưa lớn/ngập cục bộ, giải pháp cơ khí như chân đế nâng, bệ bê tông, mái hắt và gland đáy đồng cấp IP/NEMA giúp hạn chế xâm nhập nước. Để hạn chế ngưng tụ, có thể dùng lỗ thở chống nước và bộ gia nhiệt chống ẩm, đồng thời bố trí che nắng để giảm bức xạ nhiệt lên bề mặt tủ.

• Nguyên tắc lựa chọn: xác định tải nhiệt của thiết bị, môi trường lắp đặt và chỉ số bảo vệ mục tiêu (IP66 hay NEMA 4X) trước khi chọn giải pháp tản nhiệt.
• Kiểm tra hiện trường: đánh giá cao độ nền, hướng gió – nắng và vị trí thoát nước để chốt cấu trúc chống ngập phù hợp.

Các xu hướng trên đang được Cơ Khí Hải Minh tích hợp có hệ thống trong thiết kế – sản xuất nhằm tăng hiệu suất vận hành và độ bền vật liệu cho dự án của Quý khách. Để đưa ra lựa chọn đúng giữa vỏ tủ, hộp đấu nối hay tủ rack ở những bối cảnh khác nhau, các tiêu chí phân định sẽ được trình bày kế tiếp.

So Sánh Vỏ Tủ Điện Với Hộp Đấu Nối/Tủ Rack – Khi Nào Nên Dùng Loại Nào

Phân biệt rõ ràng chức năng của vỏ tủ điện, hộp đấu nối và tủ rack là rất quan trọng để tránh sử dụng sai mục đích và gây tốn kém chi phí.

Từ những xu hướng ở phần trước như modular, giám sát nhiệt/ẩm hay khóa thông minh, câu hỏi tiếp theo là: chọn đúng “dòng sản phẩm” nào để đạt hiệu suất vận hành và tối ưu TCO? Cơ Khí Hải Minh tổng hợp một so sánh thực dụng giữa vỏ tủ điện, hộp đấu nối và tủ rack để Quý khách chốt cấu hình nhanh, giảm rủi ro thiết kế, lắp đặt và nghiệm thu.

Khái niệm IP (Ingress Protection) giúp xác định khả năng chống bụi/nước của vỏ hộp; ví dụ IP66 kín bụi hoàn toàn và chịu tia nước mạnh, còn NEMA 4X nhấn mạnh thêm kháng ăn mòn. Quý khách có thể tham khảo thêm: Mã IP. Với tủ rack, tiêu chuẩn 19-inch quy định khoảng cách thanh tiêu chuẩn để bắt vít thiết bị CNTT/viễn thông: Giá đỡ 19-inch.

Vỏ tủ điện (Electrical Enclosure)

Chức năng chính: Chứa thiết bị đóng cắt, điều khiển, phân phối điện. Đây là “lá chắn” bảo vệ hệ điện lực của Quý khách khỏi bụi, ẩm, côn trùng và va đập, đồng thời đảm bảo an toàn điện cho người vận hành. Trong nhiều ứng dụng công nghiệp, vỏ tủ cần tổ chức không gian hợp lý cho MCCB, contactor, biến tần, thanh cái và dây cáp, có tấm panel tháo lắp thuận tiện cho thi công. Thiết kế tốt sẽ giảm thời gian đấu nối, hạn chế giao thoa nhiệt, giúp bảo trì nhanh và giảm OPEX.

Đặc điểm: Chú trọng độ kín (IP/NEMA), độ bền cơ học, an toàn điện. Tùy môi trường, vỏ tủ có thể đạt IP54–IP66 hoặc tương đương NEMA 3R/4X cho lắp đặt ngoài trời. Vật liệu phổ biến gồm thép sơn tĩnh điện (hiệu quả chi phí trong nhà), Inox 304/316 (kháng ăn mòn cao cho F&B, ven biển) và nhôm (nhẹ, chống ăn mòn tốt). Khi yêu cầu IP cao, kết cấu cần gioăng chất lượng, khóa đa điểm, khe ghép kín và kiểm thử nghiêm ngặt; điều này tăng CAPEX nhưng cải thiện độ bền vật liệu và hiệu suất vận hành lâu dài.

Hộp đấu nối (Junction Box)

Chức năng chính: Là điểm trung gian để đấu nối, rẽ nhánh các đường dây điện. Hộp đấu nối tối ưu cho nhiệm vụ gom cáp, chuyển tiếp và bảo vệ mối nối tại hiện trường, giúp gọn dây và dễ truy cập khi kiểm tra. Kích thước gọn cho phép đặt gần tải hoặc trên máng cáp, giảm chiều dài kéo dây và thời gian thi công. Với mạng lưới rộng, bố trí các hộp đấu nối hợp lý giúp giảm tổn thất và chuẩn hóa điểm kiểm tra định kỳ.

Đặc điểm: Thường nhỏ, không chứa thiết bị điều khiển phức tạp. Mức bảo vệ điển hình IP54–IP65 cho môi trường trong nhà hoặc ngoài trời nhẹ. Vật liệu có thể là thép sơn, Inox (đòi hỏi vệ sinh/rửa nước) hoặc nhựa/FRP khi cần cách điện và không cản sóng không dây. Do không dành cho khí cụ điện công suất lớn, hộp đấu nối chú trọng tiện lắp cáp, đệm kín và đầu nối cáp đồng cấp để không làm suy giảm chỉ số IP của toàn hệ thống.

Tủ Rack (Cabinet Rack)

Chức năng chính: Lắp đặt thiết bị viễn thông, mạng, máy chủ theo tiêu chuẩn 19-inch. Tủ rack được tối ưu cho quản lý cáp, tổ chức không gian U, và khả năng lưu thông khí để làm mát chủ động/bị động. Gia tăng mật độ thiết bị IT đi đôi với nhu cầu tản nhiệt: tủ rack thường dùng cửa lưới, lam gió, quạt, thậm chí điều hòa tủ chuyên dụng. Đây là hạ tầng cốt lõi của phòng máy, DC/IDF và hệ thống SCADA/IoT.

Đặc điểm: Quản lý cáp, luồng khí làm mát và thanh tiêu chuẩn để bắt vít thiết bị. Vì ưu tiên luồng khí, tủ rack thường chỉ đạt IP20–IP30, không phù hợp môi trường nhiều bụi/nước. Khi phải lắp ngoài sàn sản xuất, nên dùng phòng máy vi mô (micro data center) hoặc giải pháp bao che phụ có cấp bảo vệ cao hơn. Quy hoạch rack đúng ngay từ đầu giúp giảm CAPEX phát sinh và giữ ổn định hiệu suất vận hành của thiết bị CNTT.

Khi nào nên dùng loại nào?

• Môi trường khắc nghiệt, mưa/bụi, rửa áp lực: Chọn vỏ tủ điện IP66 hoặc NEMA 4X; ưu tiên Inox 304/316 cho kháng ăn mòn.
• Chỉ cần đấu nối trung gian, ít thiết bị: Hộp đấu nối IP54–IP65 là tối ưu về chi phí và tiến độ.
• Hạ tầng IT/viễn thông, yêu cầu quản lý cáp & làm mát: Tủ rack 19-inch, cửa lưới, kèm giải pháp làm mát phù hợp.
• Cần truyền thông không dây trong hộp: Cân nhắc nhựa/FRP (không cản sóng) cho hộp đấu nối; với vỏ tủ kim loại, bố trí ăng-ten ngoài.
• Chỉ số bảo vệ là ưu tiên số 1: Tránh dùng rack thoáng ở khu vực bụi/nước; thay bằng vỏ tủ điện có gioăng và khóa đa điểm.

Cơ Khí Hải Minh luôn bóc tách yêu cầu theo bối cảnh lắp đặt, tiêu chuẩn IP/NEMA, tải nhiệt và rủi ro ăn mòn để đề xuất giải pháp đúng – đủ. Nếu Quý khách cần một đối tác có thể “one-stop” từ tư vấn, thiết kế đến sản xuất – lắp đặt, phần tiếp theo sẽ cho thấy vì sao Cơ Khí Hải Minh là lựa chọn phù hợp.

Tại Sao Chọn Cơ Khí Hải Minh Làm Đối Tác Toàn Diện?

Cơ Khí Hải Minh không chỉ cung cấp sản phẩm mà mang đến một giải pháp vỏ tủ điện toàn diện, từ năng lực sản xuất “may đo” tại xưởng đến dịch vụ hỗ trợ kỹ thuật chuyên sâu.

Sau khi Quý khách đã có tiêu chí rõ ràng giữa vỏ tủ điện, hộp đấu nối và tủ rack ở phần trước, bước quyết định tiếp theo là chọn đúng đối tác có thể đảm bảo thiết kế chuẩn, gia công ổn định và nghiệm thu thuận lợi. Đây là lợi thế cốt lõi của Cơ Khí Hải Minh: chúng tôi kết hợp thực tiễn hiện trường, hiểu biết tiêu chuẩn IP/NEMA và quy trình sản xuất nội bộ để bàn giao hệ tủ có hiệu suất vận hành bền bỉ, tối ưu tổng chi phí sở hữu (TCO).

Năng lực sản xuất “may đo” tại xưởng

Gia công trực tiếp các loại vật liệu phổ biến: Thép sơn tĩnh điện, Inox 304, Inox 316. Chúng tôi lựa chọn vật liệu theo môi trường làm việc: thép sơn tĩnh điện hiệu quả về chi phí cho trong nhà; Inox 304 cho khả năng kháng ăn mòn tốt; Inox 316 ưu tiên vùng ven biển/hóa chất nhờ kháng clorua vượt trội. Theo cơ sở kỹ thuật, vỏ kim loại sơn tĩnh điện mang độ bền cơ học cao, trong khi inox là lựa chọn tối ưu cho môi trường khắc nghiệt và yêu cầu vệ sinh. Độ dày vật liệu được tư vấn theo tải trọng, kích thước và cấp bảo vệ mục tiêu; cấu hình 1.2 mm là phổ biến trong nhiều ứng dụng công nghiệp.

Đáp ứng mọi kích thước và yêu cầu tùy chỉnh theo bản vẽ của khách hàng. Cơ Khí Hải Minh sản xuất theo bản vẽ kỹ thuật của Quý khách, tối ưu bố trí tấm panel, mặt bích cáp, lam gió/mái che và khóa – bản lề phù hợp cấp bảo vệ. Chúng tôi xử lý đồng bộ vị trí khoan đột, lộ tuyến cáp, thậm chí chuẩn hóa module để mở rộng nhanh khi cần. Kết quả là thời gian lắp đặt rút ngắn, tính đồng nhất cao và việc nghiệm thu trở nên rõ ràng, minh bạch.

Kinh nghiệm hơn 10 năm & chuyên môn về môi trường khắc nghiệt

Am hiểu ứng dụng F&B, hóa chất, ngoài trời ven biển. Trong F&B cần khả năng vệ sinh – rửa áp lực; với khu vực ven biển hoặc hóa chất, nguy cơ ăn mòn tăng mạnh, do đó Inox 316 thường được khuyến nghị. Ở bối cảnh ngoài trời, chúng tôi thiết kế mái hắt, chân đế nâng, cửa có gioăng kín và tay nắm phù hợp để hạn chế nước – bụi xâm nhập. Sự hiểu biết này giúp Quý khách đạt tuổi thọ thiết bị dài hơn và giảm OPEX.

Tư vấn giải pháp đạt IP66/NEMA 4X với chi phí hiệu quả. IP66 có khả năng kín bụi hoàn toàn và chịu tia nước mạnh; NEMA 4X nhấn mạnh thêm chống ăn mòn và bảo vệ khỏi mưa/vòi nước. Chúng tôi cân bằng giữa cấp bảo vệ, vật liệu và phương án tản nhiệt (quạt lọc, trao đổi nhiệt kín, máy lạnh tủ) để đạt hiệu suất vận hành tốt mà vẫn tối ưu chi phí. Các chi tiết như khóa đa điểm, gioăng chất lượng, mối ghép kín được kiểm soát để duy trì cấp bảo vệ sau lắp đặt.

Dịch vụ trọn gói: Từ thiết kế đến thi công

Hỗ trợ khách hàng thiết kế bản vẽ 2D/3D để trực quan hóa sản phẩm. Chúng tôi cùng Quý khách rà soát danh mục thiết bị, tải nhiệt, lộ tuyến cáp và yêu cầu IP/NEMA ngay từ giai đoạn thiết kế. Bản vẽ 2D/3D cho phép mô phỏng không gian lắp đặt, kiểm tra xung đột và chốt phương án khoan đột – bắt cáp trước khi vào xưởng, giúp giảm rủi ro và rút ngắn lead time.

Cung cấp dịch vụ thi công, lắp đặt trọn gói và đấu nối thiết bị khi được yêu cầu. Đội ngũ kỹ thuật thi công theo checklist nghiệm thu, đảm bảo kiểm tra độ kín, tiếp địa, đánh số dây – thiết bị và chạy thử tại chỗ. Việc triển khai đồng nhất từ thiết kế đến lắp đặt giúp Quý khách có một đầu mối chịu trách nhiệm, dễ dàng quản trị tiến độ và chất lượng.

Chính sách bảo hành và hỗ trợ đáng tin cậy

Cam kết bảo hành sản phẩm và chất lượng gia công. Mỗi lô tủ bàn giao đều đi kèm hồ sơ kỹ thuật và hướng dẫn vận hành – bảo quản. Chúng tôi đứng tên chất lượng gia công, xử lý nhanh các vấn đề phát sinh liên quan đến kết cấu, khóa – bản lề, gioăng và độ kín theo cam kết.

Bảo trì tận nơi, hỗ trợ kỹ thuật nhanh chóng, xây dựng quan hệ đối tác dài hạn. Khi có nhu cầu, đội ngũ của chúng tôi kiểm tra hiện trường định kỳ, khuyến nghị bảo trì chủ động (kiểm tra gioăng, độ kín, ăn mòn bề mặt, luồng khí làm mát). Cách làm này giúp hệ thống luôn sẵn sàng, hạn chế dừng máy và kéo dài tuổi thọ thiết bị bên trong tủ.

“Năng lực sản xuất của Cơ Khí Hải Minh rất tốt. Toàn bộ hệ thống tủ điện của chúng tôi được bàn giao đúng tiến độ, độ kín và chất lượng inox đúng cam kết.”

— Đại diện kỹ thuật, Nhà máy thực phẩm Hương Việt, Quận 12

Để xem tổng quan năng lực và các nhóm sản phẩm, Quý khách có thể truy cập Trang chủ Cơ Khí Hải Minh. Ngay tiếp theo, chúng tôi sẽ giải đáp nhanh các câu hỏi thường gặp để Quý khách dễ dàng chốt cấu hình và yêu cầu báo giá.

Câu Hỏi Thường Gặp (FAQ) Về Vỏ Tủ Điện
