Vỏ Tủ Điện Trạm Biến Áp Là Gì? Vai Trò & Ứng Dụng Thực Tế

Vỏ tủ điện trạm biến áp là lớp vỏ bọc bên ngoài chứa các thiết bị quan trọng như máy biến áp, tủ trung thế và hạ thế, có vai trò cốt lõi trong việc bảo vệ thiết bị và đảm bảo an toàn vận hành điện.

Ở cấp độ hệ thống, vỏ trạm là hạ tầng bảo vệ và vận hành an toàn cho toàn bộ trạm kios hợp bộ. Chất liệu thường dùng là thép mạ kẽm sơn tĩnh điện hoặc inox 304, độ dày điển hình 1.5–3.0 mm cho khung, nóc và cánh cửa nhằm đảm bảo độ cứng vững và tuổi thọ. Các vỏ đạt cấp bảo vệ IP54–IP65 giúp chống bụi, chống nước mưa hiệu quả theo mã IP (tham khảo IP Code). Thiết kế chân đế thép chữ U chịu lực và mái 2 lớp có lớp đệm khí hỗ trợ tản nhiệt, giảm hấp thụ bức xạ mặt trời, từ đó nâng cao hiệu suất vận hành và giảm OPEX cho cả vòng đời.

Để tra cứu sản phẩm và tham chiếu nhanh, Quý khách có thể xem danh mục Vỏ tủ điện trạm biến áp và hệ sản phẩm Vỏ tủ điện do Cơ Khí Hải Minh sản xuất, tùy biến theo bản vẽ kỹ thuật và tiêu chuẩn dự án.

Định nghĩa: Vỏ tủ điện trạm biến áp là gì?

Là một cấu trúc không thể thiếu để bao bọc, bảo vệ các thiết bị điện trong trạm biến áp (thường là trạm Kiosk hợp bộ). Về bản chất, đây là “lớp áo giáp” cơ khí chịu lực, chịu thời tiết, tách biệt các phần tử mang điện với môi trường bên ngoài. Với kết cấu module lắp ghép, vỏ cho phép vận chuyển, lắp đặt linh hoạt và mở rộng trong tương lai mà không ảnh hưởng đến tiến độ nghiệm thu.

Bảo vệ thiết bị khỏi các tác động của môi trường như nắng, mưa, bụi bẩn và các yếu tố gây hại khác. Cấp IP54–IP65 giúp hạn chế nước bắn và bụi xâm nhập, còn mái 2 lớp và khe thông gió chủ động duy trì vi khí hậu ổn định cho thiết bị. Nhờ vậy, thời gian dừng máy giảm, tuổi thọ thiết bị tăng, trực tiếp cải thiện tổng chi phí sở hữu (TCO).

Đảm bảo an toàn tuyệt đối cho người vận hành và khu vực xung quanh. Cửa hai lớp, khóa an toàn và các vách cách ly giảm đáng kể rủi ro tiếp xúc với phần mang điện. Việc bố trí lưới chống côn trùng và biện pháp chống xâm nhập trái phép cũng hạn chế hồ quang do vật lạ, giảm thiểu sự cố mất điện diện rộng.

Vai trò và chức năng cốt lõi

Bảo vệ máy biến áp, tủ trung thế RMU, tủ hạ thế MSB và các thiết bị phụ trợ khác. Cấu trúc khoang chức năng độc lập giúp tối ưu luồng gió và đường đi cáp, giảm giao thoa nhiệt và điện từ. Khi cần bảo trì, kỹ thuật viên có thể thao tác từng khoang mà không ảnh hưởng phần còn lại, rút ngắn thời gian dừng thiết bị.

Cách ly các bộ phận mang điện, ngăn ngừa các sự cố và tai nạn điện. Vách ngăn kim loại dày, mép gấp tăng cứng và ron kín nước tạo nên lớp rào cản cơ học và điện môi. Đây là công dụng vỏ trạm biến áp thường bị đánh giá thấp, trong khi thực tế nó quyết định trực tiếp đến an toàn lao động và tuân thủ tiêu chuẩn IEC/TCVN của công trình.

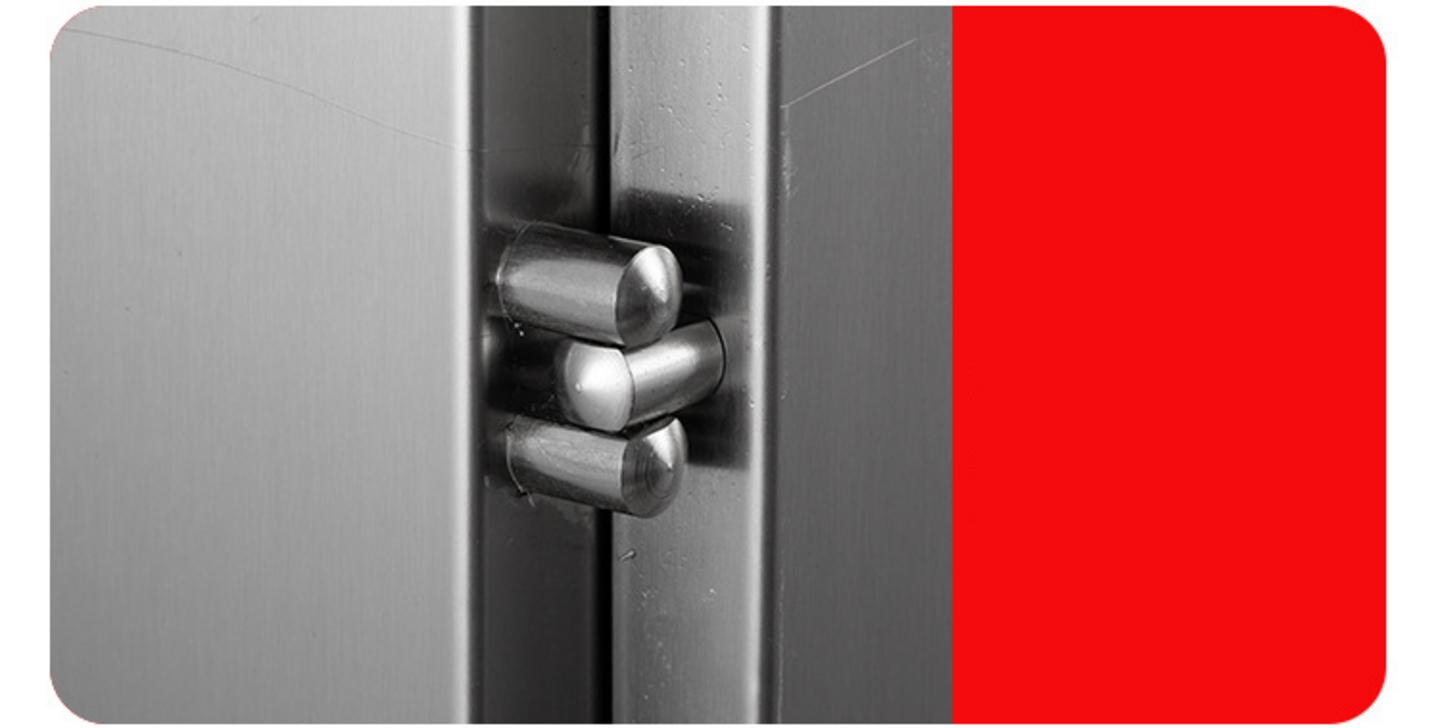

Chống lại các hành vi phá hoại từ bên ngoài. Vỏ với bản lề ẩn, khóa đa điểm và tấm ốp gia cường giúp chống cạy phá, hạn chế xâm nhập trái phép. Tại khu vực công cộng, giải pháp này giảm rủi ro mất mát thiết bị, đồng thời bảo vệ cộng đồng khỏi tai nạn điện do can thiệp bất hợp pháp.

Tối ưu hóa không gian lắp đặt, đặc biệt với mô hình trạm kios hợp bộ nhỏ gọn. Thiết kế theo mô-đun, chân đế U chịu tải lớn và bố trí cửa ra vào hợp lý cho phép đặt trạm gần phụ tải, giảm chiều dài cáp và tổn thất điện năng. Kết quả là CAPEX lẫn OPEX đều được tối ưu ở cấp độ dự án.

Ứng dụng thực tế phổ biến

Tại các khu công nghiệp, nhà máy sản xuất. Vỏ trạm ngoài trời cấp IP cao kết hợp sơn tĩnh điện chất lượng công nghiệp giúp chống ăn mòn trong môi trường hóa chất, bụi kim loại và rung động. Nhờ độ bền vật liệu và kết cấu chắc chắn, lịch bảo trì có thể kéo giãn mà vẫn đảm bảo hiệu suất vận hành.

Trong các tòa nhà chung cư, trung tâm thương mại, cao ốc văn phòng. Yêu cầu mỹ quan, an toàn PCCC và độ ồn thấp đặt ra tiêu chí thiết kế vỏ trạm kios kín khít, thông gió có kiểm soát. Bố trí khoang tách biệt cho RMU, MBA, MSB giúp thuận tiện kiểm tra định kỳ theo checklist quản lý tòa nhà.

Các dự án năng lượng tái tạo (điện mặt trời, điện gió). Vỏ trạm cần chịu tia UV, hơi muối và gió mạnh, do đó lựa chọn inox 304 hoặc sơn phủ nhiều lớp là giải pháp tối ưu. Khả năng chống thấm và quản trị nhiệt tốt giữ cho biến tần, tủ bảo vệ và mạch đo lường vận hành ổn định ở tải cao kéo dài.

Hạ tầng điện lực của các khu đô thị, resort nghỉ dưỡng. Bên cạnh tính kỹ thuật, yêu cầu đồng bộ kiến trúc và màu sắc khiến vỏ trạm phải có tùy chọn màu sơn, phào chỉ và mái che phù hợp. Trạm kios hợp bộ giúp rút ngắn thời gian thi công, giảm ảnh hưởng đến cư dân và hoạt động kinh doanh.

Trạm biến áp công cộng và trạm biến áp di động. Các mẫu di động đòi hỏi kết cấu chống rung, khóa chốt an toàn và lỗ nâng hạ tiêu chuẩn để vận chuyển nhanh. Đây là ứng dụng trạm kios cho xử lý sự cố lưới điện, thi công tạm thời hoặc cấp điện sự kiện trong thời gian ngắn.

Tựu trung, vỏ trạm đúng chuẩn phải bám sát môi trường lắp đặt và nhóm vật liệu phù hợp; tiêu chí phân loại theo ngoài trời, trong nhà, di động cùng lựa chọn thép, inox hay composite sẽ là cơ sở cho bước chọn mẫu tối ưu ở phần kế tiếp của bài viết.

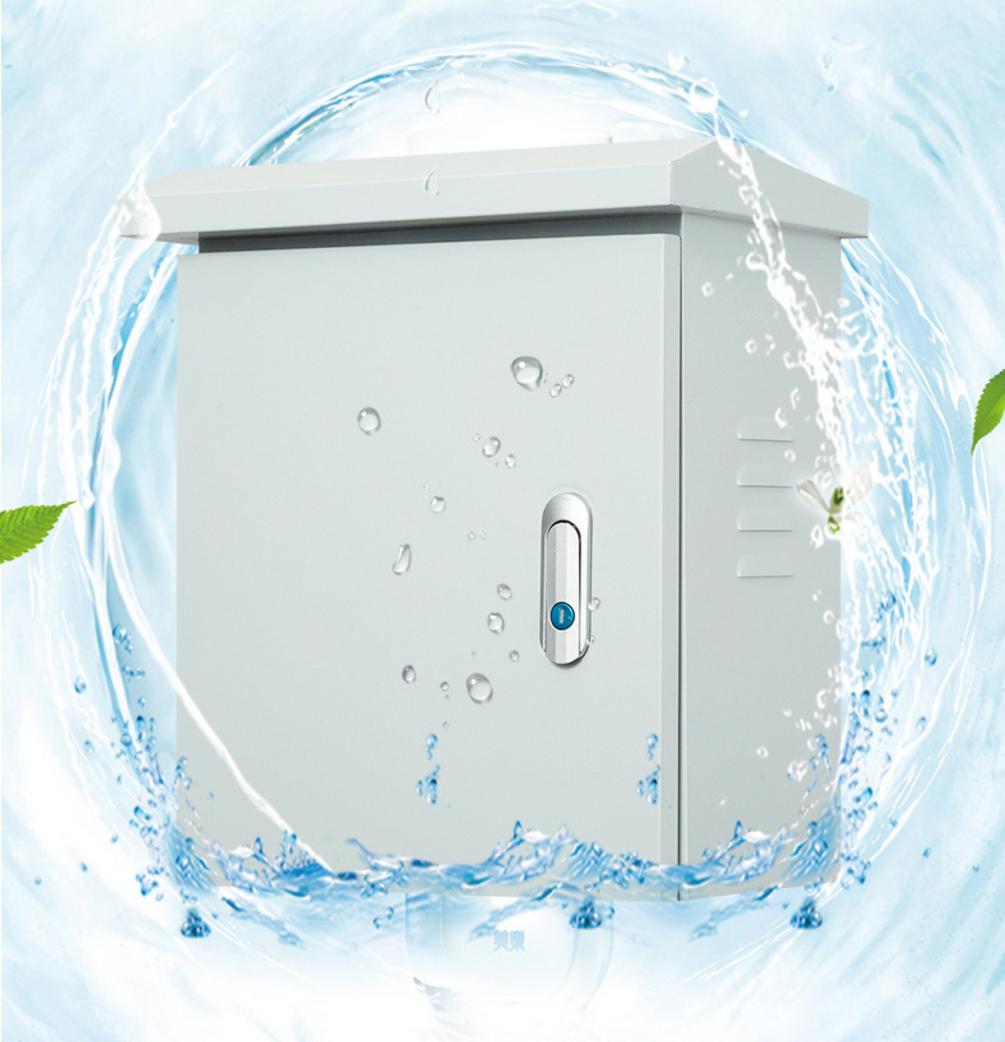

Phân Loại Vỏ Trạm: Ngoài Trời, Trong Nhà, Di Động; Theo Vật Liệu (Thép/Inox/Composite)

Vỏ trạm biến áp được phân loại chủ yếu theo môi trường lắp đặt (ngoài trời, trong nhà), theo tính cơ động (cố định, di động) và theo vật liệu (thép sơn tĩnh điện, inox, composite) để phù hợp yêu cầu kỹ thuật và chi phí dự án.

Tiếp nối phần tổng quan về vai trò và cấu trúc vỏ trạm, bước phân loại đúng sẽ giúp Quý khách chốt nhanh cấu hình tối ưu, đảm bảo an toàn – độ bền – chi phí vòng đời (LCC). Ở góc nhìn kỹ thuật, ba tiêu chí trụ cột là môi trường làm việc, cơ động học và vật liệu. Mỗi tiêu chí kéo theo mức bảo vệ IP, độ dày, kết cấu chân đế và mái tản nhiệt khác nhau, ảnh hưởng trực tiếp đến CAPEX và OPEX của hệ thống.

Phân loại theo môi trường lắp đặt

Vỏ trạm ngoài trời (Outdoor): Dành cho điều kiện mưa nắng, tia UV và bụi ẩm. Cấp bảo vệ phổ biến IP54 đến IP65 theo mã IP (tham chiếu IP Code) giúp chống bụi – chống nước mưa hiệu quả. Kết cấu mái hai lớp có đệm khí và khe thông gió chủ động hỗ trợ tản nhiệt, giảm hấp thụ bức xạ mặt trời, phù hợp các khu công nghiệp, điện mặt trời/điện gió và khu vực ven biển. Chân đế thép chữ U chịu lực lớn (tham khảo cấu hình chịu tải ≥4 tấn) và khung đỉnh/đế dày khoảng ≥3 mm, phần thân và nóc khoảng ≥2 mm giúp vỏ cứng vững khi đặt ngoài trời dài hạn. Với nhu cầu tham khảo sản phẩm, Quý khách có thể xem danh mục Vỏ tủ điện ngoài trời do Cơ Khí Hải Minh sản xuất.

• Gợi ý cấu hình: IP65 cho vùng mưa gió, hơi muối; vật liệu thép sơn tĩnh điện nhiều lớp hoặc inox 304 cho môi trường ăn mòn.
• Tính năng nên có: lưới chống côn trùng, ron kín nước, mái nhô chống tạt, khóa đa điểm chống cạy phá.

Vỏ trạm trong nhà (Indoor): Lắp trong phòng kỹ thuật khô ráo, yêu cầu chính là chống bụi, an toàn cơ khí và mỹ quan. Mức IP có thể thấp hơn ngoài trời (ví dụ IP31–IP43 tùy môi trường phòng máy), nhưng vẫn cần khung vững, bản lề chắc, khóa an toàn và khe thông gió có lọc bụi để đảm bảo vận hành ổn định thiết bị. Cấu trúc module lắp ghép giúp đưa vỏ vào tầng hầm, thang máy dễ dàng và tối ưu tiến độ nghiệm thu. Tham khảo Vỏ tủ điện trong nhà để chọn kích thước và phương án cửa phù hợp lưu không bảo trì.

Phân loại theo tính cơ động

Vỏ trạm cố định: Thi công kiên cố trên nền móng bê tông, ưu tiên độ cứng và tuổi thọ. Khung đế, khung đỉnh dày (khoảng ≥3 mm) kết hợp chân đế chữ U và tấm neo giúp chịu tải thiết bị lớn như RMU, MBA, MSB. Phù hợp nhà máy, khu đô thị nơi phụ tải ổn định và không cần di dời. Lợi điểm là độ kín khít cao, an ninh tốt, dễ tích hợp mái 2 lớp và đường cáp ngầm ra/vào theo bản vẽ shop-drawing.

Vỏ trạm di động: Dùng cho công trường, cấp điện tạm, sự kiện. Thiết kế có bánh xe/skid, tai cẩu tiêu chuẩn và khoang bảo vệ chống rung. Cần chú trọng khóa chốt an toàn, bố trí lỗ nâng, góc gia cường, và hệ thống thông gió bền bỉ dưới điều kiện di chuyển thường xuyên. Về tải trọng, lựa chọn chân đế và khung chịu lực tương đương cấu hình cố định để bảo toàn an toàn điện khi vận chuyển lặp lại.

Phân loại theo vật liệu chế tạo

Thép mạ kẽm sơn tĩnh điện: Lựa chọn phổ biến nhờ độ bền cơ học cao và chi phí hợp lý. Khung đế/đỉnh thường dày khoảng ≥3 mm, thân và nóc khoảng ≥2 mm, sau đó sơn tĩnh điện công nghiệp giúp chống ăn mòn và ổn định màu sắc. Phù hợp 70–80% ứng dụng thông dụng. Khi đặt ngoài trời, nên dùng quy trình sơn nhiều lớp và bố trí ron kín nước để kiểm soát thấm dột và kéo dài chu kỳ bảo trì, tối ưu tổng chi phí sở hữu (TCO).

Inox (Thép không gỉ 304): Khả năng chống ăn mòn vượt trội, đặc biệt hiệu quả ở khu ven biển, môi trường có hóa chất hoặc độ ẩm cao. Bề mặt inox 304 cho phép duy trì độ bền lâu năm, giảm tróc sơn và chi phí sơn sửa lại, thích hợp cho trạm ngoài trời cao cấp hoặc nhà máy thực phẩm, dược phẩm. Cân đối CAPEX cao hơn đổi lại OPEX thấp, vòng đời dài. Nếu Quý khách cần tham khảo sản phẩm theo vật liệu này, vui lòng xem Vỏ tủ điện inox. Cụm từ thị trường “vỏ trạm biến áp inox” thường chỉ chính nhóm giải pháp này.

Composite (FRP): Trọng lượng nhẹ, cách điện tốt, kháng hóa chất, phù hợp môi trường ăn mòn đặc thù hoặc yêu cầu cách điện cao. Nhược điểm là chi phí cao hơn và khả năng chịu va đập/biến dạng nhiệt cần được thẩm định theo tiêu chuẩn dự án. Khi cần di chuyển thường xuyên hoặc đặt ở khu vực có nguy cơ va đập, Quý khách nên đánh giá kỹ tiêu chí chịu lực và phương án gia cường gân, khung phụ.

Với khung nhìn “Phân loại vỏ trạm kios” như trên, Quý khách có thể nhanh chóng khoanh vùng phương án kỹ thuật phù hợp. Ở phần kế tiếp, chúng tôi sẽ trình bày rõ các tiêu chuẩn bắt buộc như cấp bảo vệ IP, yêu cầu IEC/TCVN, tiêu chí chống cháy và khả năng chịu va đập để hỗ trợ thẩm định thiết kế trước khi chốt vật tư.

Tiêu Chuẩn Bắt Buộc: Cấp Bảo Vệ IP, IEC/TCVN, Chống Cháy & Chịu Va Đập

Chất lượng của vỏ trạm biến áp được quyết định bởi việc tuân thủ các tiêu chuẩn quốc tế và Việt Nam như cấp bảo vệ IP, tiêu chuẩn điện IEC và các yêu cầu về an toàn cơ khí, chống cháy.

Sau khi Quý khách đã phân loại đúng theo môi trường lắp đặt và vật liệu ở phần trước, bước tiếp theo mang tính “điểm chốt” là hệ tiêu chuẩn. Tuân thủ tiêu chuẩn vỏ trạm biến áp không chỉ giúp nghiệm thu trôi chảy với chủ đầu tư và đơn vị điện lực, mà còn trực tiếp giảm rủi ro sự cố, tối ưu tổng chi phí sở hữu (TCO) trong suốt vòng đời vận hành.

Cấp bảo vệ chống bụi và nước (Ingress Protection)

IEC 60529 quy định mã IP (Ingress Protection) cho khả năng chống bụi và chống nước của vỏ bọc. Hai ký tự số lần lượt biểu thị mức bảo vệ chống bụi (số đầu) và nước (số sau). Việc lựa chọn mức IP phù hợp giúp thiết bị bên trong duy trì hiệu suất vận hành, tránh hơi ẩm ngưng tụ, bám bụi gây phóng điện bề mặt, từ đó kéo dài tuổi thọ và giảm OPEX cho hệ thống.

IP54: Chống bụi ở mức hạn chế và chống tia nước bắn từ mọi hướng. Cấu hình này thường dùng cho môi trường có mái che hoặc trong nhà, nơi không có tia nước áp lực cao. Với IP54, Quý khách có thể ưu tiên các hạng mục sau để đảm bảo độ kín khít lâu dài:

• Ron cửa chất lượng công nghiệp; bản lề, khóa đa điểm bảo đảm lực ép đều trên chu vi.
• Bố trí ô thông gió có lưới chống côn trùng và máng che mưa.
• Quản trị ngưng tụ bằng tấm che giọt hoặc khe thoát ẩm có kiểm soát.

IP65: Chống bụi hoàn toàn và chịu được vòi phun nước áp suất thấp từ mọi hướng, là mức khuyến nghị cho lắp đặt ngoài trời. Để đạt mức này, thiết kế cần chú trọng: mối hàn liên tục, ron EPDM/Neoprene, cổ cáp/khe cáp đạt chuẩn kín nước tương thích. IP65 giúp vỏ trạm đứng vững trước mưa tạt, gió lớn, bụi mịn – những yếu tố phổ biến tại các khu công nghiệp và công trình ven biển.

Tiêu chuẩn kỹ thuật điện (IEC/TCVN)

IEC 62271-202: Tiêu chuẩn cho trạm biến áp hợp bộ (kiosk) tích hợp trung thế – máy biến áp – hạ thế trong một kết cấu đồng bộ. Các yêu cầu về cách điện, thông gió, khe hở an toàn và bố trí khoang chức năng được định nghĩa rõ, bảo đảm khi Quý khách vận hành hoặc bảo trì từng khoang sẽ hạn chế tối đa tương tác đến phần còn lại.

IEC 61439-1/2: Khung tham chiếu cho tủ điện hạ thế và tủ phân phối đặt bên trong vỏ trạm. Bộ tiêu chuẩn này quy định thử nghiệm kiểu và thử nghiệm thường quy như chịu nhiệt, ngắn mạch, tăng nhiệt, phối hợp thanh cái – nhờ vậy, hệ MSB/ATS/DB trong vỏ trạm duy trì độ tin cậy qua thời gian. Tham khảo tổng quan trên Wikipedia: IEC 61439.

IEC 62271-200 (liên quan đến tủ trung thế dạng kim loại kín) thường được áp dụng cho các ngăn RMU/MC switchgear đặt trong khoang trung thế của vỏ trạm. Khi lựa chọn thiết bị theo chuẩn này đồng bộ với vỏ đạt chuẩn IP, Quý khách sẽ có một hệ “cơ – điện” nhất quán và dễ nghiệm thu theo Tiêu chuẩn TCVN tương đương do Việt Nam hài hòa từ IEC. Hồ sơ CO/CQ, phiếu thử nghiệm IP và biên bản kiểm định là các tài liệu cần được chuẩn hóa ngay ở giai đoạn chào thầu.

Các yêu cầu an toàn khác

Khả năng chịu va đập cơ khí (IK): Chỉ số IK thể hiện mức năng lượng va đập mà vỏ chịu được mà không suy giảm chức năng. Với vỏ trạm lắp đặt nơi công cộng hoặc khu vực có lưu lượng giao thông, Quý khách nên yêu cầu mức IK cao (ví dụ IK08–IK10) cùng giải pháp bản lề ẩn và khóa đa điểm để giảm rủi ro cạy phá.

Khả năng chống cháy và tự dập tắt: Vật liệu kim loại (thép sơn tĩnh điện, inox) có tính không cháy, nhưng vẫn cần quản lý rủi ro hồ quang và nhiệt tích tụ bằng thông gió có kiểm soát, tấm ngăn khoang và phụ kiện chống cháy lan (gioăng, keo trám khe chuyên dụng). Nếu dự án sử dụng vật liệu composite/FRP, hãy chỉ định cấp vật liệu tự dập phù hợp quy chuẩn PCCC hiện hành của công trình.

Độ bền kết cấu, tải mái và sàn: Kết cấu khung – chân đế chữ U phải được tính toán chịu tải vận hành, tải gió và tải bảo trì. Mái hai lớp có đệm khí giúp hạn chế bức xạ nhiệt vào bên trong; sàn thao tác cần chống trượt, chịu được tải tập trung từ thiết bị và con người trong quá trình bảo dưỡng. Liên kết neo móng, tiếp địa và đường đi cáp phải thể hiện rõ trên bản vẽ kỹ thuật để tránh phát sinh khi thi công.

Tại Cơ Khí Hải Minh, chúng tôi chuẩn hóa quy trình thiết kế – sản xuất – kiểm tra theo bộ tiêu chí nêu trên để mỗi vỏ trạm bàn giao đều đáp ứng đúng và đủ yêu cầu thực địa. Ở phần tiếp theo, chúng tôi sẽ đi vào cấu tạo và vật liệu chi tiết: khung, độ dày, chân đế U, mái 2 lớp, thông gió và tản nhiệt – những yếu tố quyết định độ bền và hiệu suất vận hành ngoài hiện trường.

Cấu Tạo & Vật Liệu Chi Tiết: Khung, Độ Dày, Chân Đế U, Mái 2 Lớp, Thông Gió & Tản Nhiệt

Một vỏ trạm biến áp bền bỉ được cấu thành từ khung vỏ chắc chắn với độ dày thép tiêu chuẩn, chân đế chịu lực, hệ thống mái chống nóng và cơ cấu thông gió, tản nhiệt hiệu quả.

Từ các tiêu chuẩn IP/IEC và yêu cầu an toàn cơ khí ở phần trước, bước hiện thực hóa trên bản vẽ và ngoài xưởng chính là lựa chọn kết cấu – vật liệu đúng chuẩn. Cơ Khí Hải Minh thiết kế – chế tạo theo định hướng “đủ cứng – đủ kín – đủ mát”, bảo đảm vỏ trạm đạt mức bảo vệ IP54–IP65, độ cứng vững cao và vận hành ổn định trong môi trường khắc nghiệt. Bên dưới là cấu phần then chốt quyết định hiệu suất vận hành và chi phí vòng đời (LCC) của vỏ trạm.

Kết cấu khung vỏ và độ dày vật liệu

Khung vỏ: Thường được làm từ thép tấm hoặc inox, gia công bằng máy cắt laser, chấn CNC để đảm bảo độ chính xác. Khung thép sơn tĩnh điện hoặc inox 304 mang lại độ bền cơ học cao và khả năng chống ăn mòn tốt cho “Cấu tạo vỏ trạm kios”. Quy trình cắt laser – chấn CNC giúp giữ dung sai chặt, mép ghép kín, hỗ trợ đạt cấp bảo vệ IP ổn định trong suốt vòng đời. Mối hàn liên tục và gân tăng cứng tại các vị trí chịu lực giúp khung hạn chế biến dạng khi vận chuyển và nâng hạ.

Thiết kế dạng module lắp ghép để dễ vận chuyển và lắp đặt. Mô-đun hóa khung – panel thành các cụm cửa, vách, nóc giúp đưa thiết bị vào không gian chật hẹp, giảm chi phí cẩu lắp và rút ngắn thời gian nghiệm thu. Cấu hình lắp ghép còn tạo điều kiện thay thế từng cụm khi bảo trì, hạn chế dừng hệ thống, gia tăng tính sẵn sàng vận hành. Với bản vẽ kỹ thuật rõ ràng, Quý khách dễ dàng tối ưu CAPEX mà vẫn giữ chuẩn IP/IK theo thiết kế.

Độ dày vật liệu: Khung đế thường dày ≥3mm, thân vỏ và mái dày ≥2mm để đảm bảo độ cứng vững và khả năng chịu lực. Phân cấp độ dày theo chức năng giúp cân bằng trọng lượng – chi phí và độ bền. Khung đế/đỉnh ≥3 mm chịu tải trọng tập trung của RMU, máy biến áp và MSB; phần thân/mái ≥2 mm đủ cứng cho vận hành dài hạn. Độ dày đúng chuẩn còn hỗ trợ đạt chỉ số chịu va đập (IK) cao hơn, giảm biến dạng khi có tác động cơ học.

Chân đế chịu lực và hệ thống mái

Chân đế: Sử dụng thép U hoặc I có khả năng chịu tải trọng lớn (trên 4-5 tấn), được gia cố chắc chắn. Cấu hình chân đế chữ U/I giúp truyền tải đều xuống móng bê tông, tối ưu an toàn khi đặt thiết bị nặng. Các điểm neo bulong chờ, pad chống rung và tấm bịt mép được thiết kế ngay từ shop-drawing để thi công chuẩn xác. Với môi trường ven biển hay khu hóa chất, Quý khách có thể cân nhắc thép mạ kẽm nhúng nóng hoặc inox tại các chi tiết hở để kéo dài chu kỳ bảo trì.

Hệ thống mái: Thường có cấu trúc 2 lớp, có lớp đệm không khí ở giữa để cách nhiệt, chống nóng do bức xạ mặt trời. Mái hai lớp tạo hiệu ứng “đệm khí” hạn chế truyền nhiệt xuống khoang thiết bị, giúp “Thông gió tản nhiệt” hiệu quả hơn và giảm nguy cơ ngưng tụ. Tấm mái ngoài có thể dùng tôn gân tăng cứng và sơn màu phản xạ để hạ hấp thụ nhiệt. Các khe thoáng kỹ thuật trên mái được bố trí có máng che mưa, giữ tính kín nước của toàn vỏ.

Mái được thiết kế có độ dốc để thoát nước mưa dễ dàng. Góc dốc hợp lý đi kèm riềm hắt và gờ chống chảy ngược giúp thoát nước nhanh, tránh thấm dột vào khu vực bản lề và khóa cửa. Những vị trí giao nhau giữa mái – vách được xử lý bằng gioăng EPDM/Neoprene và keo trám khe chuyên dụng để đảm bảo chuẩn IP ngoài hiện trường. Thiết kế này cũng giúp giảm ăn mòn cục bộ tại mép tôn, kéo dài tuổi thọ sơn phủ.

Hệ thống thông gió và tản nhiệt

Cánh cửa và vách được đột lỗ chớp hoặc lưới để không khí lưu thông tự nhiên. Lỗ thoáng dạng chớp (louvers) tạo đường gió đối lưu, hạn chế nước mưa tạt trực tiếp nhưng vẫn duy trì lưu lượng gió cần thiết. Cấu trúc kiểu “labyrinth” ở cửa gió giúp giữ vững cấp IP đã chọn, đồng thời giảm bụi mịn xâm nhập. Vị trí cửa gió được tính toán theo luồng nhiệt của MBA và tủ điện để tối ưu hiệu suất tản nhiệt.

Có thể trang bị thêm quạt hút gió cưỡng bức để tăng hiệu quả tản nhiệt cho máy biến áp. Quạt hút đặt ở vùng đỉnh nóng, kết hợp lưới hút gió ở thấp tạo dòng khí mạch lạc, giữ nhiệt độ làm việc trong phạm vi thiết kế của thiết bị. Thiết lập điều khiển theo nhiệt độ/độ ẩm (thermostat/hygrostat) giúp quạt chỉ chạy khi cần, tiết kiệm OPEX. Khi yêu cầu IP cao, cửa gió và quạt phải đi kèm mái che mưa, lưới lọc và gioăng phù hợp.

Thiết kế chống côn trùng tại các vị trí thông gió. Tất cả cửa gió cần tích hợp lưới chống côn trùng bằng inox 304 để không gỉ, bảo đảm lưu thông lâu dài. Khung giữ lưới bắt vít dễ tháo, hỗ trợ vệ sinh định kỳ mà không ảnh hưởng đến gioăng kín nước. Giải pháp này giảm nguy cơ chập chờn do côn trùng, nâng cao độ tin cậy của toàn hệ thống.

• Thông số khuyến nghị: Khung đế/đỉnh ≥3 mm; thân và mái ≥2 mm; chân đế chữ U chịu tải ≥4 tấn; mái 2 lớp có đệm khí; cửa gió dạng chớp có lưới inox 304; gioăng EPDM; mức IP chọn theo môi trường (IP54 trong nhà/mái che, IP65 ngoài trời).
• Vật liệu điển hình: Thép tấm sơn tĩnh điện cho cân bằng chi phí – độ bền; inox 304 cho môi trường ăn mòn; composite/FRP theo yêu cầu cách điện/khối lượng.

Trên nền “Độ dày tôn vỏ trạm”, “Chân đế vỏ trạm” và giải pháp “Thông gió tản nhiệt” nêu trên, Cơ Khí Hải Minh tối ưu thiết kế để đạt hiệu suất vận hành và tuổi thọ cao. Ngay sau phần cấu tạo, chúng tôi sẽ trình bày bố trí khoang chức năng: RMU (trung thế) – Máy biến áp – Hạ thế (MSB 0.4kV) – Tụ bù – Cáp vào/ra nhằm đảm bảo luồng vận hành và an toàn bảo trì.

Bố Trí Khoang Chức Năng: RMU (Trung Thế) – Máy Biến Áp – Hạ Thế (MSB 0.4kV) – Tụ Bù – Cáp Vào/Ra

Bên trong vỏ trạm được phân chia thành các khoang chức năng riêng biệt cho thiết bị trung thế (RMU), máy biến áp và tủ hạ thế (MSB) để đảm bảo an toàn vận hành và dễ dàng bảo trì.

Từ nền tảng kết cấu – vật liệu, mái hai lớp và giải pháp thông gió đã nêu ở phần trước, bước tiếp theo là quy hoạch không gian bên trong vỏ trạm kios theo luồng năng lượng: trung thế vào RMU, qua máy biến áp, đến tủ hạ thế MSB và các phụ trợ. Cách bố trí đúng, tách khoang bằng vách kín đạt chuẩn IP và độ bền cơ khí IK, sẽ cô lập rủi ro, tối ưu hiệu suất tản nhiệt và giúp thao tác bảo trì an toàn, nhanh gọn.

Nguyên tắc bố trí trạm kios do Cơ Khí Hải Minh áp dụng:

• Phân vùng chức năng độc lập: khoang trung thế (RMU) – khoang máy biến áp – khoang hạ thế (MSB), có vách kín, cửa riêng và khóa an toàn.
• Dòng khí mạch lạc: cửa gió dạng chớp có lưới chống côn trùng, kết hợp mái hai lớp tạo “đệm khí” để giảm tích nhiệt, giữ ổn định cấp IP54–IP65 khi cần.
• Đường cáp tách biệt: cáp vào trung thế và cáp ra hạ thế đi theo lối riêng, tấm đáy có plate lắp đệm kín nước để duy trì cấp bảo vệ.
• Kết cấu chịu lực: chân đế chữ U/I chịu tải lớn, khung đỉnh/đế dày ≥3 mm, thân và mái ≥2 mm cho độ cứng vững theo khuyến nghị thực tế.
• Thao tác – bảo trì thuận tiện: hành lang thao tác, cửa mở rộng, panel tháo lắp theo mô-đun giúp thay thế nhanh, giảm thời gian dừng máy.

Khoang Trung thế (RMU Compartment)

Chứa tủ Ring Main Unit (RMU) để kết nối với lưới điện trung thế. RMU là trung tâm đóng cắt – bảo vệ, bảo đảm cấp điện vòng và cô lập sự cố từng nhánh. Việc đặt RMU trong khoang riêng giúp tối ưu an toàn hồ quang, dễ thao tác khóa liên động và giám sát trạng thái. Đối với các dự án chuẩn hóa, giải pháp RMU tuân thủ switchgear trung thế được nhiều chủ đầu tư lựa chọn tham chiếu kỹ thuật từ các nguồn học thuật như Ring Main Unit.

Có cửa riêng, vách ngăn với các khoang khác. Vách kim loại dạng mô-đun, mối ghép kín và gioăng đàn hồi giúp ngăn truyền nhiệt, bụi và hơi ẩm giữa các khoang, đồng thời giữ cấp IP theo thiết kế. Cửa khoang trung thế thường dùng khóa đa điểm kèm nhãn cảnh báo và cửa sổ quan sát (nếu yêu cầu), hỗ trợ kiểm tra trạng thái mà không cần mở tủ. Cấu trúc này giúp đội vận hành thao tác độc lập mà không ảnh hưởng tới máy biến áp hay MSB.

Bố trí lối vào/ra cho cáp ngầm trung thế. Cáp trung thế đi theo mương kỹ thuật vào đáy khoang, cố định bằng cleat và đi qua plate có đệm kín nước nhằm đảm bảo độ kín và bán kính uốn cáp đúng kỹ thuật. Các điểm tiếp địa vỏ kim loại và giáp cáp được bố trí ngay sát lối vào để giảm điện áp cảm ứng vỏ. Thiết kế này đồng nhất với yêu cầu bảo vệ chống bụi/nước ở mức IP đã chọn.

Khoang Máy Biến Áp (Transformer Compartment)

Là khoang lớn nhất, chứa máy biến áp dầu hoặc khô. Khoang được làm thoáng, kích thước phù hợp kích thước MBA và hành lang thao tác an toàn. Với MBA dầu, Quý khách có thể yêu cầu tấm hứng dầu và sơn phủ chịu dầu tại nền; với MBA khô, bề mặt chống bụi và luồng gió đối lưu là trọng tâm. Thiết kế mô-đun giúp đưa – rút MBA thuận tiện khi bảo trì lớn.

Được thiết kế với hệ thống thông gió/tản nhiệt tốt nhất. Tổ hợp cửa gió dạng chớp, lưới inox chống côn trùng và khe thoát khí nóng ở cao độ đỉnh tạo tuần hoàn tự nhiên cho khoang máy biến áp. Khi phụ tải cao hoặc vùng khí hậu nóng ẩm, có thể lắp quạt hút cưỡng bức điều khiển theo nhiệt/ẩm để giữ nhiệt độ làm việc trong ngưỡng thiết kế, giảm OPEX. Mái hai lớp có đệm khí giúp hạn chế bức xạ nhiệt chiếu trực tiếp vào MBA.

Nền và cửa được gia cố để chịu tải trọng của máy biến áp. Chân đế chữ U/I truyền tải đều xuống móng, bề mặt nền phẳng và chống trượt để kéo/đẩy MBA an toàn. Cửa đôi mở rộng, bản lề nặng và chốt chặn cố định tăng độ bền, đồng thời giúp thao tác cẩu – xe nâng thuận tiện. Các tấm che ngưỡng cửa (threshold) được thiết kế tháo lắp nhanh để tạo mặt phẳng khi đưa thiết bị nặng vào/ra.

Khoang Hạ thế (LV/MSB Compartment)

Chứa tủ phân phối tổng MSB 0.4kV. MSB được lắp trong khoang riêng, đảm bảo khe hở an toàn và độ kín cần thiết theo yêu cầu IP. Bên trong MSB, thanh cái và ngăn chức năng được bố trí theo tiêu chí tản nhiệt và khả năng bảo trì, phù hợp khung tham chiếu IEC 61439 đối với tủ hạ thế.

Bao gồm ACB/MCCB tổng và các MCCB nhánh cấp nguồn cho tải. Bố trí khí cụ theo logic nguồn – thanh cái – nhánh phụ tải, ưu tiên chọn lọc bảo vệ (selectivity) và khả năng cắt ngắn mạch. Nhãn mạch, sơ đồ đơn tuyến và thẻ cảnh báo được đặt tại vị trí dễ quan sát. Với các nhánh phụ tải, Quý khách có thể tham khảo thêm dòng sản phẩm liên quan như Vỏ tủ điện phân phối DB để đồng bộ cấu hình.

Có không gian để lắp đặt đồng hồ đo đếm, đèn báo pha. Khoang MSB chừa vùng mặt hiển thị cho công tơ, đồng hồ đa năng, đèn báo pha/áp và ổ cắm kỹ thuật, giúp kiểm soát trạng thái ngay từ mặt tủ. Các máng cáp, rãnh đi dây tín hiệu – điều khiển được tách riêng với đường lực nhằm bảo đảm EMC và dễ bảo trì. Khu vực thao tác được bố trí đủ sáng, chống lóa để vận hành an toàn.

Các khoang/khu vực phụ trợ

Khoang tụ bù công suất phản kháng (nếu có). Ngăn tụ bù nên được tách biệt với MSB chính để kiểm soát nhiệt và rung. Hệ tản nhiệt chủ động/bị động được tính đến do tụ bù và cuộn kháng có tổn hao nhiệt đáng kể. Thiết kế cửa thoáng và lưới lọc bụi giúp tăng tuổi thọ thiết bị.

Lối đi riêng cho cáp vào (trung thế) và cáp ra (hạ thế). Đường cáp tách biệt giảm giao thoa thao tác và rủi ro sự cố chéo. Tấm đáy bố trí plate đa cỡ kèm phụ kiện bịt kín đạt chuẩn chống bụi/nước, phù hợp IP54–IP65 tùy môi trường. Bán kính uốn và cao độ treo cáp được thể hiện rõ trên shop-drawing để thi công đúng ngay lần đầu.

Hệ thống chiếu sáng bên trong, hệ thống tiếp địa và PCCC (tùy chọn). Đèn LED bảo trì và ổ cắm kỹ thuật trong khoang MSB/MBA giúp kiểm tra nội bộ thuận tiện. Thanh cái tiếp địa chạy xuyên suốt vỏ trạm, điểm gá bắt dây tiếp địa ở mỗi khoang bảo đảm đồng tiềm năng. Tùy yêu cầu công trình, bố trí cảm biến nhiệt/ẩm, công tắc cửa, và phương án PCCC phù hợp để tăng mức an toàn vận hành.

Với bố trí khoang bài bản, kết hợp kết cấu khung mô-đun và cấp bảo vệ IP đúng môi trường, Cơ Khí Hải Minh giúp Quý khách rút ngắn thời gian thi công – nghiệm thu, đồng thời tối ưu tổng chi phí sở hữu (TCO). Để hoàn thiện cấu hình, bước kế tiếp là xác định môi trường lắp đặt, dải công suất 320–2500 kVA và cấp IP (IP54 hay IP65) phù hợp mục tiêu vận hành.

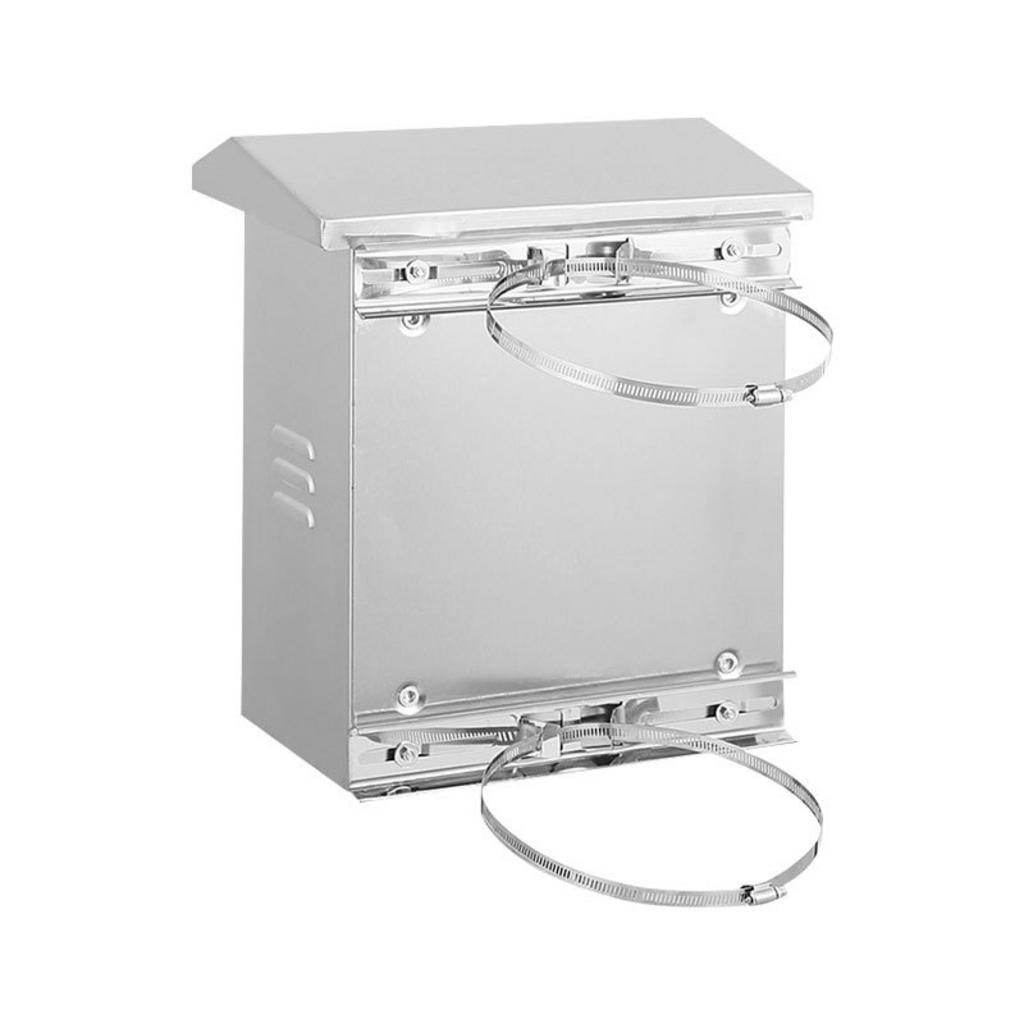

Lựa Chọn Theo Môi Trường & Công Suất: 320–2500 kVA, 0.4 kV; IP54 vs IP65

Việc lựa chọn vỏ trạm phù hợp cần dựa trên công suất máy biến áp sẽ lắp đặt và yêu cầu về cấp bảo vệ IP tương ứng với môi trường vận hành.

Ngay sau khi Quý khách đã nắm được cách bố trí khoang RMU – Máy biến áp – MSB ở phần trước, bước quyết định là chốt dải công suất và cấp bảo vệ môi trường. Cấu hình đúng sẽ đảm bảo thiết bị đặt vừa không gian, đạt độ kín IP theo yêu cầu, tối ưu hiệu suất tản nhiệt và giảm rủi ro trong nghiệm thu – vận hành. Dưới đây là hướng dẫn thực tế dựa trên dải 320–2500 kVA và tiêu chí IP54/IP65 để Quý khách ra quyết định nhanh, đúng, sát nhu cầu.

Lựa chọn theo công suất và điện áp

Kích thước vỏ trạm phụ thuộc vào công suất máy biến áp (320kVA, 560kVA, 1000kVA, 1600kVA, 2500kVA…). Công suất càng lớn, thể tích khoang MBA, kích thước cửa, bậc chịu tải và hành lang thao tác càng phải tăng tương ứng. Với dải 1600–2500 kVA, Quý khách cần tính đến tải trọng nâng hạ và luồng gió tản nhiệt lớn hơn, đi kèm khung – đế cứng vững để chống võng, xoắn khi vận chuyển. Cấu hình khuyến nghị trong thực tế: khung đế/đỉnh dày ≥3 mm, thân và mái ≥2 mm; chân đế chữ U/I chịu tải lớn giúp an toàn cơ học khi đặt thiết bị nặng. Cách tiếp cận này giúp hạ rủi ro méo vỏ, giảm chi phí vòng đời (LCC) và giữ ổn định cấp IP sau nhiều năm sử dụng.

Cần tính toán không gian cho cả 3 khoang (RMU, MBA, MSB) và lối đi vận hành. Thiết kế mô-đun tách khoang giúp thao tác độc lập và bảo trì nhanh, đồng thời duy trì độ kín giữa các vùng chức năng. Không gian cần được tối ưu theo luồng năng lượng “trung thế – MBA – hạ thế”, bố trí plate đáy cho cáp vào/ra và lỗ thông gió dạng chớp có lưới chống côn trùng để lưu thông khí tự nhiên. Khi công suất tăng, diện tích mặt bằng có thể nở theo chiều dài để đảm bảo lối đi và bán kính quay của thiết bị nâng, tránh phát sinh OPEX do phải tháo lắp nhiều lần.

Điện áp hạ thế phổ biến là 0.4kV. Khoang MSB 0.4 kV cần đủ chiều sâu để bố trí ACB/MCCB tổng, thanh cái và các ngăn nhánh theo chuẩn lắp đặt, giữ khoảng cách điện môi an toàn. Việc này ảnh hưởng trực tiếp đến chiều rộng khoang và phương án đi cáp ra tải. Khi xác định được dòng định mức của MSB tương ứng với công suất MBA, Quý khách sẽ dễ chốt kích thước panel, chọn cấp IP và phương án tản nhiệt phù hợp khung tham chiếu IEC 61439 cho tủ hạ thế.

Lựa chọn cấp bảo vệ IP theo môi trường

IP54: Phù hợp cho lắp đặt trong nhà, dưới mái che, môi trường ít bụi. IP54 đồng nghĩa với chống bụi mức “bảo vệ” và chống nước bắn từ mọi hướng, thích hợp với phòng kỹ thuật khô ráo hoặc khu vực có mái. Kết cấu gioăng ít phức tạp hơn, chi tiết cửa gió đơn giản, giúp tối ưu CAPEX và rút ngắn thời gian lắp đặt. Với IP54, Quý khách vẫn cần lưới chống côn trùng và đường thoát nước mái để bảo toàn độ kín trong suốt vòng đời.

IP65: Bắt buộc cho lắp đặt ngoài trời, nơi tiếp xúc trực tiếp với mưa hoặc môi trường nhiều bụi (xi măng, gỗ, khai khoáng…). IP65 đảm bảo chống bụi hoàn toàn và chống tia nước áp lực, thích hợp cho Vỏ tủ điện ngoài trời đặt tại sân, mái mở hoặc khu sản xuất nhiều hạt bụi mịn. Để đạt IP65, thiết kế thường dùng mái hai lớp có đệm khí, gioăng EPDM/Neoprene, lỗ thoáng dạng “labyrinth” và plate cáp kèm phụ kiện bịt kín. Cấp bảo vệ này giúp thiết bị chạy ổn định qua các mùa mưa, giảm sự cố thấm ẩm và ngưng tụ.

Cấp bảo vệ cao hơn đồng nghĩa chi phí đầu tư tăng do kết cấu làm kín phức tạp hơn. Tăng cấp IP đòi hỏi hàn kín liên tục, hệ gioăng – khóa đa điểm, tăng cường bậc chống nước tại cửa, và thử nghiệm IP sau hoàn thiện. CAPEX có thể tăng do vật tư và công lắp, nhưng đổi lại Quý khách giảm OPEX nhờ độ kín ổn định, ít bảo trì chống gỉ – ẩm. Khi đánh giá tổng chi phí sở hữu (TCO), môi trường khắc nghiệt gần như luôn biện minh cho IP65 nhờ tuổi thọ sơn/phụ kiện cao hơn và ít downtime.

• Gợi ý chọn nhanh: Trong nhà/ dưới mái, ít hơi ẩm và bụi: IP54. Ngoài trời, mưa gió trực tiếp hoặc bụi mịn dày đặc: IP65.
• Theo cấp công suất: Vỏ trạm 1600kVA và vỏ trạm 2500kVA nên ưu tiên mái hai lớp, cửa rộng, đế chữ U/I chịu tải lớn, và cấp IP theo đúng môi trường thực tế.
• Tham chiếu kỹ thuật: Định nghĩa mã IP theo IEC 60529 xem tại IP Code (IEC 60529).

Cơ Khí Hải Minh luôn thiết kế theo môi trường vận hành trước, sau đó tối ưu theo công suất và tiêu chí IP nhằm bảo đảm an toàn – độ bền – hiệu suất. Ở phần tiếp theo, chúng ta sẽ phân tích ảnh hưởng của vật liệu vỏ (thép sơn tĩnh điện, inox 304, composite FRP) tới độ bền ăn mòn, chi phí và ứng dụng để Quý khách chọn cấu hình tối ưu.

So Sánh Vật Liệu: Thép Sơn Tĩnh Điện vs Inox 304 vs Composite FRP (Ưu/nhược – Chi Phí – Ứng Dụng)

Thép sơn tĩnh điện là lựa chọn cân bằng giữa chi phí và hiệu quả, trong khi inox 304 vượt trội về chống ăn mòn và composite nhẹ, cách điện tốt nhưng cả hai đều có giá thành cao hơn.

Sau khi Quý khách đã xác định công suất MBA và cấp IP (IP54/IP65) ở phần trước, bước chốt vật liệu vỏ trạm sẽ quyết định trực tiếp đến CAPEX, OPEX và tuổi thọ thực tế. Mỗi phương án vật liệu ảnh hưởng khác nhau tới hiệu suất vận hành, khả năng chống ăn mòn trong môi trường ẩm – mặn – bụi và khả năng chịu va đập cơ khí. Dưới đây là phân tích chuyên sâu để Quý khách chọn cấu hình tối ưu, sát điều kiện vận hành tại công trường.

• Nguyên tắc khung – thân vỏ: Với vỏ trạm kim loại, khung đế/đỉnh nên dày ≥3 mm và thân – mái ≥2 mm để đảm bảo độ cứng vững; chân đế chữ U/I giúp chịu tải lớn khi đặt – kéo MBA, phù hợp khuyến nghị thực tế cho trạm ngoài trời (tham chiếu nền tảng kỹ thuật từ các nguồn tổng hợp).
• Liên hệ giữa vật liệu và cấp IP: IP54/IP65 đạt được nhờ thiết kế làm kín, nhưng độ bền theo thời gian phụ thuộc lớn vào vật liệu và lớp hoàn thiện bề mặt. Thép cần hệ sơn chất lượng cao; inox 304 giữ ổn định hơn trong môi trường ẩm – mặn; FRP miễn nhiễm ăn mòn điện hóa.

Vỏ thép sơn tĩnh điện

Ưu điểm: Giá thành cạnh tranh, độ bền cơ học cao, phổ biến, dễ gia công. Thép sơn tĩnh điện cho tỷ lệ chi phí/hiệu năng rất tốt, dễ tối ưu kích thước theo bản vẽ kỹ thuật và dễ sửa chữa tại chỗ. Với khung đế/đỉnh dày ≥3 mm, thân – mái ≥2 mm và chân đế chữ U/I, vỏ trạm đạt độ cứng vững cần thiết cho vận chuyển và lắp đặt. Khi kết hợp sơn tĩnh điện đúng quy trình, bề mặt đạt độ bám sơn tốt, thẩm mỹ đồng đều và dễ đồng bộ màu sắc với hạ tầng.

Nhược điểm: Khả năng chống ăn mòn kém hơn inox, cần quy trình sơn chất lượng cao để đảm bảo độ bền. Trong môi trường ven biển/ẩm mặn, thép dễ bị ăn mòn khe, đặc biệt tại mép cắt, mối hàn, lỗ bắt bulong nếu xử lý bề mặt không triệt để. Vết xước sâu làm lộ nền kim loại có thể dẫn tới rỉ sét lan rộng dưới lớp sơn. Vì thế, OPEX cho bảo trì – sơn dặm có thể tăng nếu vận hành ngoài trời khắc nghiệt.

Ứng dụng: Phù hợp với hầu hết các môi trường không quá khắc nghiệt. Thép sơn tĩnh điện là lựa chọn tiêu chuẩn cho IP54 trong nhà/dưới mái, khu công nghiệp nội địa hoặc ngoài trời có mái che. Với yêu cầu IP65 ngoài trời, cần bổ sung mái 2 lớp, gioăng kín nước và kiểm soát chất lượng sơn nghiêm ngặt để giữ ổn định cấp bảo vệ qua nhiều mùa mưa nắng.

Vỏ Inox 304

Ưu điểm: Chống gỉ và ăn mòn tuyệt vời, bề mặt sáng đẹp, thẩm mỹ cao. Inox 304 có nền tảng chống ăn mòn vượt trội trong môi trường ẩm, hơi muối và nhiều hóa chất nhẹ, giúp duy trì độ kín IP ổn định lâu dài. Vỏ inox giảm nhu cầu sơn phủ định kỳ, hạn chế rủi ro rỉ sét tại mép gấp, mối hàn và các vị trí gia công. Tính thẩm mỹ của bề mặt đánh xước/BA giúp phù hợp công trình đòi hỏi hình ảnh chuyên nghiệp.

Nhược điểm: Giá thành cao hơn thép đáng kể. CAPEX ban đầu lớn hơn, yêu cầu tay nghề hàn – hoàn thiện để tránh biến màu vùng nhiệt và đảm bảo bề mặt đồng nhất. Với lắp đặt ngoài trời, cần thiết kế chống bám bẩn và chọn cấp hoàn thiện phù hợp để giảm công chăm sóc bề mặt theo thời gian.

Ứng dụng: Bắt buộc cho các khu vực ven biển, nhà máy hóa chất, chế biến thực phẩm. Khi yêu cầu chống ăn mòn và vệ sinh cao, vỏ inox 304 là cấu hình an toàn cho IP65 ngoài trời. Quý khách có thể tham khảo sản phẩm liên quan như Vỏ tủ điện inox 304 để đồng bộ hệ tủ hạ thế trong cùng dự án.

Vỏ Composite (FRP)

Ưu điểm: Cách điện hoàn toàn, trọng lượng rất nhẹ, chống ăn mòn hóa chất tốt. FRP không dẫn điện, miễn nhiễm ăn mòn điện hóa và có khả năng chống nhiều loại hóa chất, phù hợp khu vực phun sương muối, xử lý nước, phân bón, dệt nhuộm. Trọng lượng nhẹ giúp giảm chi phí vận chuyển – cẩu lắp, thuận tiện với mặt bằng chật hẹp hoặc nền móng hạn chế tải trọng.

Nhược điểm: Giá thành cao nhất, độ bền cơ học chịu va đập kém hơn kim loại. Khả năng chịu va đập và móc kéo nặng kém hơn thép/inox; cần gia cường khu vực bản lề, khóa và gối đỡ. FRP có thể lão hóa UV nếu không chọn hệ gelcoat/phủ bảo vệ thích hợp, làm suy giảm thẩm mỹ và cơ lý tính theo thời gian.

Ứng dụng: Môi trường đặc thù yêu cầu cách điện cao hoặc chống hóa chất mạnh. FRP phù hợp lắp đặt gần biển, đảo, bến cảng, nhà máy hóa chất hoặc nơi điện trường cao cần hạn chế dòng rò ở vỏ. Với IP65, thiết kế cần chú trọng gioăng, cấu trúc nắp – cửa và plate cáp để giữ độ kín khi chịu nhiệt ngoài trời.

Gợi ý lựa chọn theo chi phí và TCO

• Chi phí đầu tư (CAPEX) tương đối: Thép sơn tĩnh điện (thấp) → Inox 304 (trung/cao) → FRP (cao).
• Chi phí vòng đời (TCO) theo môi trường: Ở khu vực nội địa, ít ăn mòn: thép sơn tĩnh điện tối ưu. Ở ven biển/ẩm mặn hoặc hóa chất: inox 304/FRP tối ưu nhờ giảm OPEX bảo trì.
• Cấp IP và độ kín: IP đạt được chủ yếu nhờ thiết kế làm kín; vật liệu quyết định độ bền của IP theo thời gian và chi phí duy tu.

Kết luận: hãy xuất phát từ môi trường (ẩm – mặn – hóa chất – bụi), sau đó xét yêu cầu cơ học và ngân sách để ra quyết định. Cơ Khí Hải Minh sẽ chuyển hóa lựa chọn vật liệu thành bản vẽ kỹ thuật và quy trình kiểm soát chất lượng cụ thể. Ở phần kế tiếp, chúng tôi trình bày quy trình mạ kẽm, sơn tĩnh điện, thử IP và kiểm tra điện môi – va đập để Quý khách nắm rõ tiêu chí nghiệm thu.

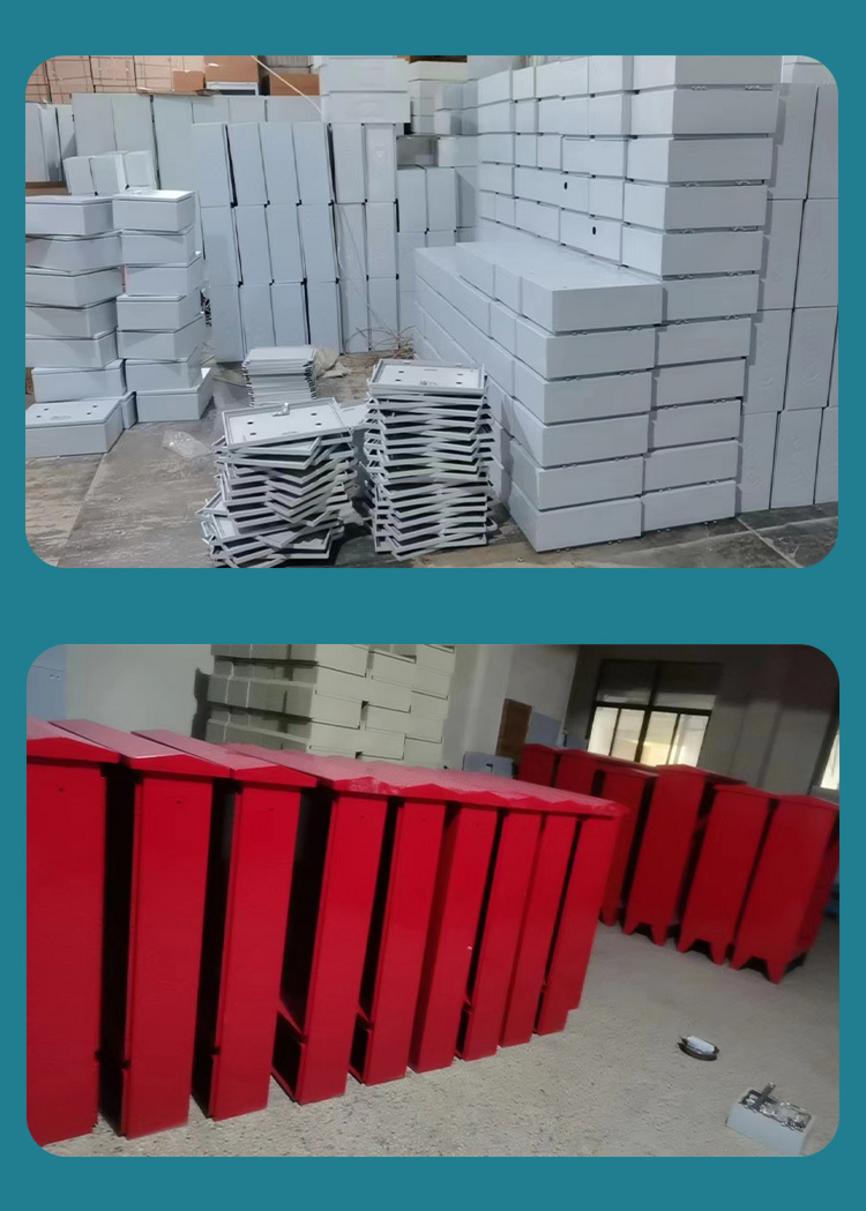

Quy Trình Sản Xuất & Kiểm Định: Mạ kẽm, Sơn tĩnh điện, Test IP, Kiểm tra cách điện và va đập

Quy trình sản xuất vỏ trạm tiêu chuẩn bao gồm các bước gia công cơ khí chính xác, xử lý bề mặt kỹ lưỡng và kiểm định chất lượng (QA/QC) nghiêm ngặt trước khi xuất xưởng.

Sau phần so sánh vật liệu (thép sơn tĩnh điện, inox 304, composite FRP), điều quan trọng tiếp theo là biến lựa chọn ấy thành một vỏ trạm bền bỉ, đạt IP và chịu va đập ổn định qua nhiều năm. Đó là lí do Cơ Khí Hải Minh xây dựng quy trình chuẩn cho từng công đoạn — từ cắt, chấn, hàn cho đến mạ kẽm, sơn tĩnh điện và kiểm định. Từng bước đều có tiêu chí đo kiểm rõ ràng để kiểm soát CAPEX và tối ưu OPEX cho vòng đời thiết bị. Quý khách nắm quy trình sẽ dễ nghiệm thu, dễ bảo hành và giảm thiểu rủi ro trong vận hành lâu dài.

Giai đoạn 1: Gia công cơ khí

Nhập phôi thép/inox theo đúng mác và độ dày yêu cầu. Mọi lô vật tư vào xưởng đều được đối chiếu CO/CQ, kiểm tra mác vật liệu và đo đạc độ dày thực tế so với bản vẽ. Với vỏ trạm kim loại, chúng tôi khuyến nghị khung đế/đỉnh dày ≥3 mm và thân – mái ≥2 mm để đảm bảo độ cứng vững, đồng thời trang bị chân đế chữ U chịu tải lớn theo nhu cầu bốc dỡ. Khâu tiếp nhận cũng rà soát bề mặt để loại bỏ tấm cong vênh, rỗ pitting hoặc sai lệch phẳng. Việc làm đúng từ đầu giúp duy trì kích thước chuẩn, tránh phát sinh chi phí sửa công về sau.

Cắt laser, đột CNC để tạo các chi tiết theo bản vẽ thiết kế. Hệ thống cắt laser/đột CNC tạo biên dạng lỗ cửa gió, plate cáp, tai treo… với độ chính xác cao, giúp các chi tiết khớp kín và ổn định cấp IP sau lắp ráp. Sau cắt, bavia được loại bỏ và mép được vê tròn để tăng độ bám sơn, giảm nguy cơ ăn mòn khe. Các điểm giao tiếp với gioăng, khóa, bản lề được gia công theo dung sai chặt để đảm bảo độ nén đều. Kiểm tra kích thước bằng thước chuẩn và dưỡng đo diễn ra theo từng mẻ gia công.

Chấn, gấp định hình và hàn lắp ghép các bộ phận khung, vỏ. Máy chấn CNC tạo góc gấp chính xác, hạn chế ứng suất dư và sai số hình học. Khi hàn, chúng tôi sử dụng đồ gá cố định, hàn so le để kiểm soát biến dạng; vùng hàn được mài phẳng, chuẩn bị cho xử lý bề mặt. Các mối ghép mép dài được hàn kín liên tục để hỗ trợ yêu cầu chống nước của cấp IP. Toàn bộ khung – vỏ sau hàn được kiểm tra vuông góc, độ phẳng và lỗ bắt bulong đúng tâm trước khi chuyển công đoạn.

Giai đoạn 2: Xử lý bề mặt

Tẩy gỉ và xử lý mối hàn. Mối hàn sau gia công được mài nhẵn, bo mép, làm sạch xỉ và ôxít để loại bỏ điểm khởi phát ăn mòn. Với inox, vùng ảnh hưởng nhiệt được xử lý để trả lại thụ động bề mặt, hạn chế xỉn màu và nâng kháng ăn mòn. Bề mặt thép được làm sạch đến cấp độ phù hợp nhằm tăng độ bám của lớp mạ/sơn. Kết quả làm sạch được kiểm tra trực quan và bằng test bám dính mẫu.

Mạ kẽm điện phân hoặc mạ kẽm nhúng nóng (với thép). Dựa trên môi trường sử dụng và yêu cầu tuổi thọ, vỏ thép sẽ được mạ kẽm thích hợp trước khi sơn tĩnh điện. Mạ điện phân cho bề mặt đồng đều, phù hợp khu vực trong nhà/dưới mái; mạ nhúng nóng tăng bảo vệ trong môi trường ngoài trời khắc nghiệt. Các chi tiết sau mạ được kiểm tra lớp phủ và bảo quản đúng quy cách để tránh trầy xước, nhiễm bẩn. Cách tiếp cận hai lớp bảo vệ (mạ + sơn) giúp kéo dài tuổi thọ, giảm OPEX bảo trì.

Qua 7 bước xử lý bề mặt trước khi sơn để tăng độ bám dính. Chuỗi xử lý chuẩn gồm: tẩy dầu, rửa nước, tẩy gỉ, rửa trung hòa, hoạt hóa/phốt phát hóa, rửa nước khử ion và sấy khô. Mục tiêu là loại bỏ dầu mỡ – muối – tạp chất, đồng thời tạo nền vi mô cho bột sơn bám chắc. Mỗi bể đều có thông số thời gian – nhiệt độ được kiểm soát, mẫu test bám dính được thực hiện theo lô. Quy trình này là nền tảng của thẩm mỹ lớp sơn và độ bền chống ăn mòn.

Sơn tĩnh điện với màu sắc theo yêu cầu của dự án. Bột sơn được phun đều, tối ưu góc khuất và được sấy ở nhiệt độ/chu trình tiêu chuẩn để đạt độ cứng, độ bóng theo spec. Màu sắc có thể tùy biến theo mã RAL của dự án; bề mặt hoàn thiện được kiểm tra dày lớp, độ bám, sai khác màu. Với inox 304, Quý khách có thể chọn hoàn thiện đánh xước/BA thay cho sơn. Tham khảo nguyên lý công nghệ sơn bột tại Powder coating (Wikipedia) để hiểu cơ chế bám dính và đóng rắn.

Giai đoạn 3: Lắp ráp & Kiểm định xuất xưởng (QA/QC)

Lắp ráp hoàn thiện các module, cánh cửa, khóa, bản lề. Cửa được lắp gioăng EPDM/Neoprene, khóa đa điểm và bản lề chịu lực tương xứng kích thước tấm. Các phụ kiện như lưới chống côn trùng, chớp thông gió kiểu “labyrinth”, máng cáp và plate đáy được lắp theo thứ tự để không làm tổn hại lớp sơn. Bu-lông, ốc, đai ốc được siết lực chuẩn, chống rung. Hoàn thiện cơ khí sạch sẽ là tiền đề để đạt cấp IP và độ bền cơ học như thiết kế.

Kiểm tra độ chính xác cơ khí, độ kín của các mối ghép. Chúng tôi đo kiểm độ phẳng, độ vuông, khe hở cửa và độ nén gioăng để tránh điểm rò nước – rò bụi. Vị trí khóa, bản lề, ty chống gió được hiệu chỉnh để cửa đóng mở nhẹ, kín chắc. Các mối ghép vít – đệm – sơn được soi kiểm để tránh ăn mòn khe về sau. Biên bản đo kiểm được lưu kèm mã truy xuất cho từng bộ vỏ.

Thực hiện thử nghiệm tại xưởng: Test IP (phun nước), kiểm tra độ bền va đập, kiểm tra cách điện (nếu cần). Bài Test IP tham chiếu IEC 60529 có thể gồm phun tia nước/giả mưa và thử bụi tùy cấp IP yêu cầu; vị trí nhạy cảm như khe cửa, plate cáp, chớp gió được đánh dấu để quan sát. Thử va đập cơ học thực hiện bằng búa tiêu chuẩn tại các khu vực cửa, nóc, cạnh nhằm đánh giá biến dạng và mối liên kết. Với cấu hình tích hợp thiết bị, có thể đo điện trở cách điện/tiếp địa để đảm bảo an toàn điện. Tài liệu tham khảo định nghĩa mã IP: IP Code (IEC 60529).

Cấp giấy chứng nhận xuất xưởng (CO, CQ). Sau khi đạt toàn bộ tiêu chí QA/QC, hồ sơ bàn giao gồm CO/CQ vật tư chính, biên bản test IP – va đập – đo cơ khí, tem truy xuất và hướng dẫn bảo trì. Bộ ảnh nghiệm thu theo số khung giúp đối chiếu nhanh khi lắp đặt tại hiện trường. Quy trình kiểm định chặt chẽ này giảm rủi ro phát sinh trong nghiệm thu, rút ngắn thời gian đưa trạm vào vận hành.

• Gợi ý hồ sơ nghiệm thu: CO/CQ, checklist QA/QC, biên bản Test IP, biên bản kiểm tra cơ khí, hướng dẫn vận hành – bảo trì.
• Mục tiêu cuối cùng: đảm bảo hiệu suất vận hành, độ bền vật liệu và sự an toàn cho người vận hành trong suốt vòng đời thiết bị.

Hoàn tất kiểm định tại xưởng là tiền đề quan trọng để bước sang giai đoạn lắp đặt, vận hành và bảo trì tại công trường một cách an toàn, gọn gàng và đúng chuẩn.

Hướng Dẫn Lắp Đặt, Vận Hành & Bảo Trì: Chống thấm, Chống côn trùng, An toàn & Checklist kiểm tra định kỳ

Để vỏ trạm hoạt động bền bỉ, cần tuân thủ nghiêm ngặt hướng dẫn lắp đặt nền móng, đảm bảo an toàn vận hành và thực hiện checklist bảo trì định kỳ.

Sau khi vỏ trạm đã được Cơ Khí Hải Minh kiểm định tại xưởng (gia công, mạ kẽm/sơn tĩnh điện, test IP và kiểm tra cơ – điện), bước quan trọng tiếp theo là lắp đặt, vận hành và bảo trì tại công trường. Thực hiện đúng ngay từ đầu sẽ giúp giữ vững cấp bảo vệ IP, độ kín – độ bền cơ học giống như khi nghiệm thu tại xưởng, đồng thời tối ưu tổng chi phí sở hữu (TCO). Nội dung dưới đây là Hướng dẫn lắp đặt vỏ trạm theo thực tế triển khai dự án, đi kèm các lưu ý an toàn và checklist bảo trì để Quý khách dễ áp dụng.

Hướng dẫn lắp đặt tại công trường

Chuẩn bị nền móng bê tông theo bản vẽ kỹ thuật, đảm bảo độ phẳng và chịu tải. Nền bê tông cần đạt cao độ, kích thước bệ và dung sai phẳng theo bản vẽ được phê duyệt để vỏ trạm tựa đều, không vênh xoắn. Bề mặt tiếp xúc nên sạch, khô, không bám dầu mỡ; bố trí lỗ chờ – bu lông neo đúng vị trí so với chân đế chữ U/I của vỏ. Việc đảm bảo phẳng và chịu tải giúp cửa đóng kín, gioăng nén đều, từ đó duy trì cấp IP qua mưa nắng. Đừng quên bố trí rãnh thoát nước quanh bệ và điểm tiếp địa gần vị trí lắp để kết nối nhanh khi cẩu hạ.

Cẩu hạ và định vị vỏ trạm vào vị trí, siết bu lông neo. Sử dụng tai treo/spreader bar đúng điểm nâng do nhà sản xuất quy định để tránh biến dạng khung. Khi đặt xuống bệ, căn chỉnh theo tim mốc, kiểm tra độ vuông – độ phẳng và khoảng hở cửa trước khi siết bu lông neo theo trình tự chéo. Sau định vị, kết nối thanh cái tiếp địa của vỏ trạm với hệ thống tiếp địa công trình, kiểm tra liên tục điện bằng đồng hồ đo phù hợp. Lập biên bản nghiệm thu lắp đặt kèm ảnh hiện trường để truy xuất sau này.

Xử lý chống thấm và chống côn trùng ở các vị trí cáp vào/ra. Tấm plate cáp, ống xuyên và lỗ đi dây phải được làm kín bằng gioăng EPDM/Neoprene, đầu cáp dùng cable gland/phụ kiện nén kín theo chủng loại. Cửa gió sử dụng chớp kiểu “labyrinth” cần có lưới chắn côn trùng bằng inox; các mối ghép bơm keo silicone công nghiệp sau khi vệ sinh khô sạch. Kiểm tra lại độ kín nước ở khe cửa, bản lề, vị trí khóa và plate cáp để duy trì IP (ví dụ IP54/IP65 theo thiết kế). Tham khảo định nghĩa mã IP tại IP Code (IEC 60529) để thống nhất tiêu chí nghiệm thu.

Lưu ý khi vận hành

Đảm bảo các cửa thông gió không bị che chắn. Luồng gió cưỡng bức/tự nhiên phải thông suốt để tản nhiệt cho MBA và thiết bị, đặc biệt với mái 2 lớp và kết cấu tản nhiệt trên nóc. Không dựa, kê đồ hoặc che phủ lưới gió vì sẽ làm tăng nhiệt cục bộ và rút ngắn tuổi thọ gioăng, sơn. Kiểm tra định kỳ tấm lọc bụi (nếu có) để tránh giảm lưu lượng gió. Bố trí khoảng trống thao tác xung quanh theo bản vẽ layout đã duyệt.

Vận hành đúng theo quy trình an toàn điện, khóa cửa sau khi thao tác. Chỉ cho phép nhân sự được ủy quyền vận hành, thực hiện cô lập nguồn theo quy trình an toàn (lockout–tagout) để ngăn thao tác nhầm. Sau khi xong việc, khóa cửa đa điểm và niêm phong khu vực, trả lại chìa theo quy định quản lý. Treo biển cảnh báo và nội quy an toàn ở vị trí dễ quan sát, ghi sổ vận hành các lần đóng/cắt quan trọng. Tham khảo khái niệm Lockout–Tagout để chuẩn hóa bước cô lập năng lượng.

Không để các vật dễ cháy gần khu vực tản nhiệt của máy biến áp. Bao bì carton, giẻ lau, dung môi… phải được loại bỏ khỏi vùng tản nhiệt để tránh nguy cơ cháy khi nhiệt độ tăng cao. Trang bị bình chữa cháy phù hợp cho môi trường điện (CO2, bột khô) và lối thoát hiểm thông thoáng. Kiểm tra rò rỉ dầu (nếu có thiết bị dùng dầu) và xử lý theo quy trình môi trường – an toàn đã ban hành. Lập phương án ứng phó sự cố và diễn tập định kỳ.

Checklist bảo trì định kỳ

Vệ sinh công nghiệp bên ngoài và bên trong vỏ trạm. Lau sạch bụi bẩn bằng khăn mềm, dung dịch trung tính; tránh phun tia nước áp lực trực tiếp vào khe cửa – gioăng để không làm suy giảm IP. Với inox 304, dùng khăn microfiber và dung dịch phù hợp để giữ bề mặt ổn định; với thép sơn, tránh dung môi làm mềm sơn. Thu gom rác kỹ thuật, niêm phong khu vực sau khi vệ sinh và cập nhật nhật ký bảo trì.

Kiểm tra và siết lại các điểm nối, bu lông, ốc vít. Quan sát hiện tượng lỏng, rơ tại bản lề, khóa, thanh giằng, chân đế; siết lực theo trình tự chéo để phân bổ đều ứng suất. Kiểm tra vết nứt sơn quanh lỗ bắt, bổ sung chống gỉ nếu cần. Các phụ kiện gắn ngoài (tay nắm, ty chống gió, chụp che mưa) phải chắc chắn, không rung khi đóng/mở.

Kiểm tra tình trạng gioăng cao su ở các cánh cửa. Đánh giá độ đàn hồi, nứt gãy, lão hóa; thay thế bằng gioăng EPDM/Neoprene đúng profile khi mất đàn hồi. Vệ sinh rãnh lắp gioăng, bôi một lớp mỏng mỡ silicone để giảm bám dính và tăng tuổi thọ nén. Đảm bảo khi đóng cửa, gioăng được nén đồng đều quanh chu vi để duy trì cấp IP.

Kiểm tra hoạt động của quạt thông gió (nếu có). Chạy thử quạt, nghe tiếng ồn bất thường, kiểm tra hướng gió và độ sạch của lưới/lọc. Xác nhận tín hiệu điều khiển/thermostat đóng ngắt đúng ngưỡng và đầu cos điện chắc chắn. Thay lọc/quạt khi thấy giảm lưu lượng, rung lắc hoặc quá nhiệt.

Sơn lại các vị trí bị trầy xước để chống gỉ. Chà nhám nhẹ vùng hư hỏng, tẩy sạch rỉ – bụi, sơn lót chống gỉ và sơn phủ màu theo mã RAL của dự án. Che chắn khu vực lân cận để tránh bám sơn và ghi nhận vào hồ sơ bảo trì. Với inox, xử lý vết xước bằng đánh xước đồng hướng và vệ sinh bằng dung dịch chuyên dụng.

• Lịch khuyến nghị: vệ sinh/quan sát hàng tháng, bảo trì tổng quát theo quý hoặc nửa năm, tái đánh giá toàn diện hàng năm tùy môi trường vận hành.
• Mục tiêu: giữ ổn định cấp IP, ngăn ăn mòn cục bộ, đảm bảo hiệu suất tản nhiệt và An toàn vận hành trạm biến áp lâu dài.

Thực thi đúng ba trụ cột – lắp đặt chuẩn, vận hành an toàn và Bảo trì trạm kios theo checklist – sẽ giúp hệ vỏ trạm bền bỉ nhiều năm, giảm OPEX. Ở phần kế tiếp, chúng tôi sẽ cung cấp Tài liệu kỹ thuật và bản vẽ mẫu (catalog, brochure, shopdrawing CAD) để Quý khách dễ dàng lập hồ sơ nghiệm thu và chuẩn hóa quy trình bảo trì.

Tài Liệu Kỹ Thuật & Bản Vẽ Mẫu: Catalog, Flyer, Brochure, CAD/Shop-drawing

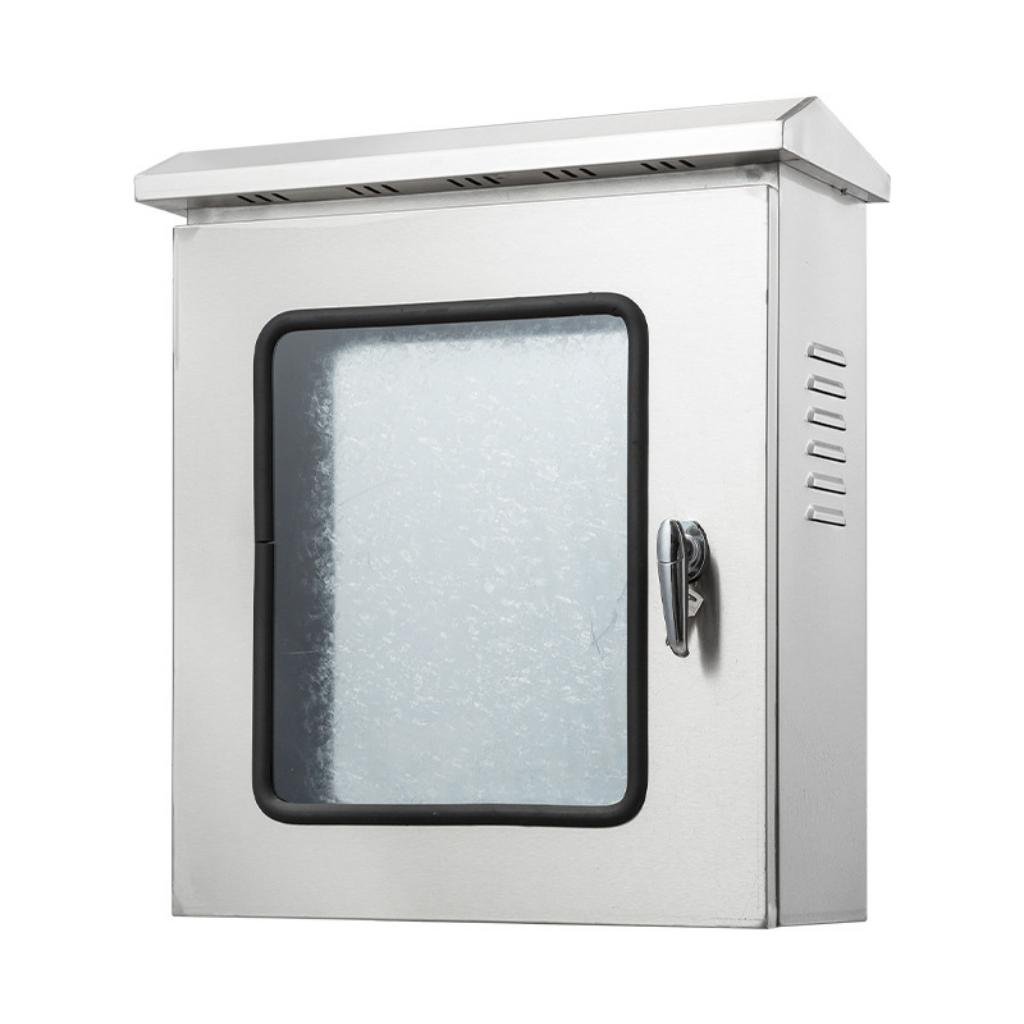

Chúng tôi cung cấp đầy đủ các tài liệu kỹ thuật như catalog, brochure và bản vẽ mẫu để hỗ trợ khách hàng trong quá trình lên kế hoạch và thiết kế dự án.

Sau phần hướng dẫn lắp đặt, vận hành và bảo trì tại công trường, bước tiếp theo để rút ngắn thời gian phê duyệt và nghiệm thu là sở hữu bộ tài liệu kỹ thuật chuẩn hóa. Bộ hồ sơ đúng – đủ giúp Quý khách bóc tách khối lượng, chốt cấu hình kỹ thuật và kiểm soát chất lượng ngay từ giai đoạn thiết kế. Nói cách khác, tài liệu là “bản đồ” để cả đội dự án đi cùng một tiêu chuẩn, hạn chế thay đổi tốn kém trong thi công.

Tài liệu tham khảo

Catalog sản phẩm: Tổng hợp các mẫu vỏ trạm tiêu biểu. Catalog vỏ trạm biến áp của Cơ Khí Hải Minh trình bày rõ cấu hình vật liệu và thông số khuyến nghị để Quý khách dễ so sánh và chọn mã phù hợp. Thông tin cốt lõi bao gồm cấp bảo vệ IP (IP54, IP65), cấu trúc lắp ghép dạng module, mái 2 lớp hỗ trợ tản nhiệt và chân đế chữ U chịu tải. Các thông số kỹ thuật tham chiếu từ thực tế sản xuất: khung đế/đỉnh dày ≥ 3 mm, thân – tấm nóc ≥ 2 mm, phù hợp sử dụng ngoài trời khắc nghiệt. Catalog cũng gợi ý dải công suất trạm kios phổ biến (ví dụ 320 kVA đến 1500 kVA) để định hướng sơ bộ kích thước bao ngoài.

Brochure/Flyer: Giới thiệu giải pháp và năng lực của nhà sản xuất. Tài liệu ngắn gọn giúp bộ phận mua hàng và chủ đầu tư nắm nhanh năng lực thiết kế – gia công – kiểm định của chúng tôi. Nội dung nhấn mạnh quy trình QA/QC, chuẩn IP theo IEC 60529, vật liệu thép sơn tĩnh điện hoặc inox 304, và các tùy chọn phụ kiện (chớp gió kiểu labyrinth, lưới chống côn trùng, khóa đa điểm). Brochure vỏ trạm cho thấy lợi ích theo góc nhìn TCO: tuổi thọ lớp phủ, độ kín nước – bụi ổn định, dễ bảo trì. Đây là cơ sở truyền thông nội bộ và thuyết minh giải pháp trước khi vào chi tiết bản vẽ.

Cung cấp dưới dạng file PDF để dễ dàng tải về. Toàn bộ catalog và brochure được phát hành dạng PDF, tối ưu kích thước và đánh số phiên bản để truy xuất dễ dàng. Mỗi file có mục lục điều hướng, mã RAL màu sơn, ghi chú tiêu chuẩn thử nghiệm và ảnh chụp thực tế từ xưởng. Quý khách có thể chia sẻ nhanh cho các bên liên quan mà không phụ thuộc phần mềm chuyên dụng; khi cần, chúng tôi cấp bản cập nhật theo revision để bảo đảm đồng bộ hồ sơ.

Bản vẽ kỹ thuật

Bản vẽ thiết kế 2D (định dạng CAD). Chúng tôi cung cấp file DWG/DXF kèm PDF in A3/A4, thể hiện đầy đủ kích thước, dung sai lắp ghép, chi tiết cửa – khóa – bản lề và vị trí gioăng. Lớp layer chuẩn hóa, ký hiệu hàn, bảng quy cách vật liệu giúp đội thi công đọc hiểu thống nhất. Các ghi chú kỹ thuật nêu rõ cấp IP mục tiêu (IP54 hay IP65), cấu trúc module lắp ghép và yêu cầu xử lý bề mặt để đạt độ bền mong muốn. Nếu cần tham khảo khái niệm thiết kế có trợ giúp máy tính, xem Computer‑aided design.

Mô hình 3D và bản vẽ shop-drawing chi tiết cho sản xuất. Bộ 3D thể hiện kết cấu khung, tấm vỏ, nóc 2 lớp và đường đi gió nhằm kiểm soát tản nhiệt cho trạm ngoài trời. Shop drawing phân rã linh kiện, bảng kê vật tư (BOM), chiều dày vật liệu theo spec: khung đế/đỉnh ≥ 3 mm; thân, mái ≥ 2 mm; chân đế chữ U chịu lực. Các tấm plate cáp, chớp gió, lưới chống côn trùng, nẹp gia cường… đều có mã chi tiết, dễ kiểm soát tiến độ cắt – chấn – hàn và nghiệm thu.

Hỗ trợ tùy chỉnh bản vẽ theo yêu cầu cụ thể của từng dự án. Chúng tôi hiệu chỉnh nhanh kích thước bao, vị trí cáp vào/ra, lựa chọn IP54 hay IP65, cũng như phương án mái 2 lớp hoặc bổ sung tấm che mưa theo điều kiện khí hậu. Với dải công suất 320–2500 kVA, layout khoang có thể tối ưu cho RMU – MBA – MSB 0.4 kV và không gian thao tác. Tùy môi trường vận hành, có thể đề xuất inox 304 cho chống ăn mòn cao hoặc thép sơn tĩnh điện cho cân bằng chi phí – hiệu năng. Bản vẽ phát hành đi kèm khung tên, revision và danh mục tiêu chuẩn để Quý khách dùng trực tiếp trong hồ sơ thiết kế – thẩm định.

• Bộ hồ sơ mẫu bàn giao: Catalog PDF, Brochure/Flyer PDF, CAD 2D (DWG/DXF) + PDF, Shop‑drawing chi tiết, BOM, ghi chú tiêu chuẩn IP, hướng dẫn lắp đặt – bảo trì rút gọn.
• Đề xuất tích hợp: ký hiệu kỹ thuật theo thông lệ Technical drawing để các bên đọc bản vẽ thống nhất.

Khi nắm trọn bộ tài liệu, Quý khách sẽ bóc tách khối lượng chính xác và rút ngắn vòng phê duyệt. Ngay sau đây, chúng tôi sẽ trình bày khung Báo Giá & Yếu Tố Ảnh Hưởng Chi Phí (vật liệu, cấp IP, kích thước, phụ kiện, tiến độ) để Quý khách dự trù CAPEX minh bạch cho dự án.

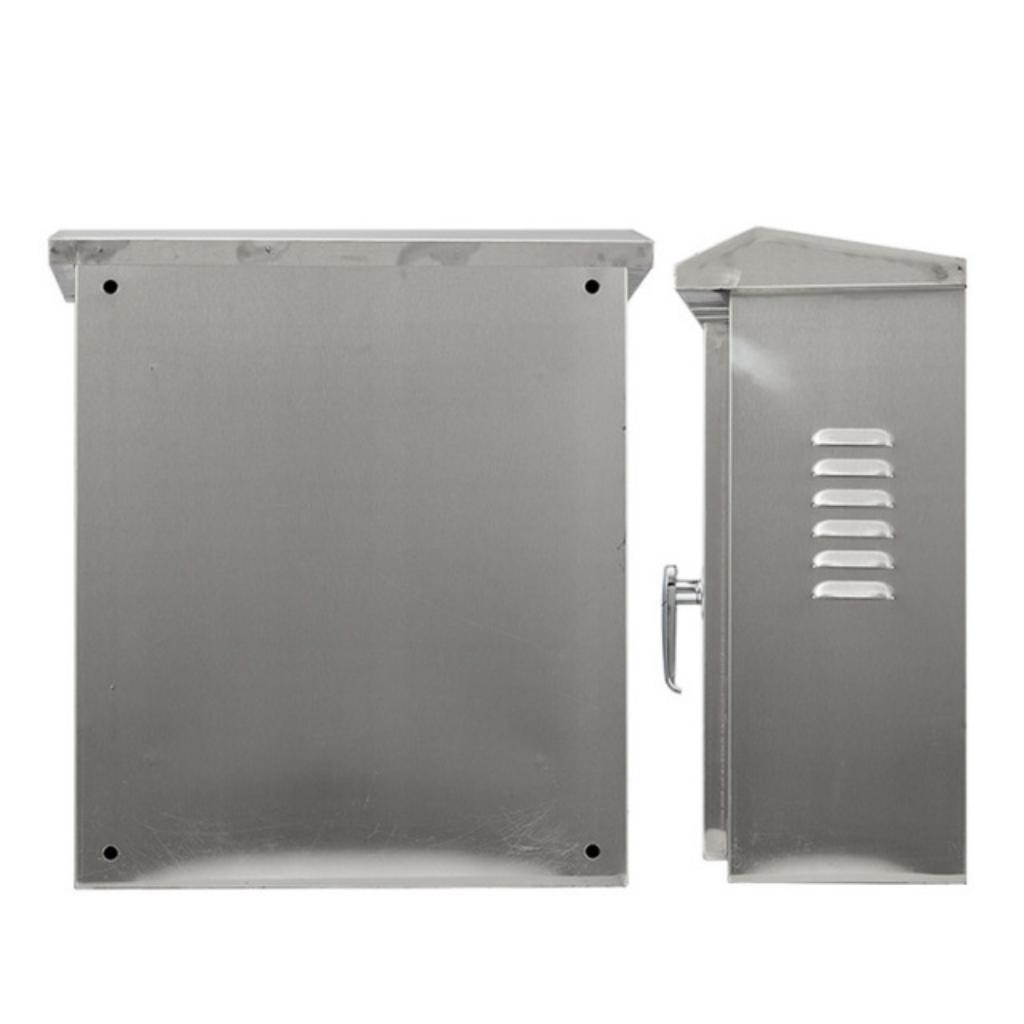

Báo Giá & Yếu Tố Ảnh Hưởng Chi Phí: Vật liệu, Cấp IP, Kích thước, Phụ kiện, Tiến độ

Chi phí của vỏ trạm biến áp phụ thuộc chính vào vật liệu, kích thước, cấp bảo vệ IP, cũng như các phụ kiện đi kèm và yêu cầu về tiến độ.

Sau khi bộ hồ sơ kỹ thuật và bản vẽ mẫu đã rõ ràng, bước kế tiếp là chốt cấu hình để lập ngân sách. Ở góc nhìn dự án, báo giá minh bạch cần chỉ ra các “đòn bẩy” chi phí then chốt nhằm tối ưu CAPEX mà vẫn bảo đảm hiệu suất vận hành và tiêu chí nghiệm thu. Tại Cơ Khí Hải Minh, chúng tôi lượng hóa chi phí theo vật liệu – kích thước/độ dày – cấp IP – phụ kiện và tiến độ, giúp Quý khách kiểm soát tổng chi phí sở hữu (TCO) ngay từ giai đoạn đề xuất.

Các yếu tố chính quyết định giá

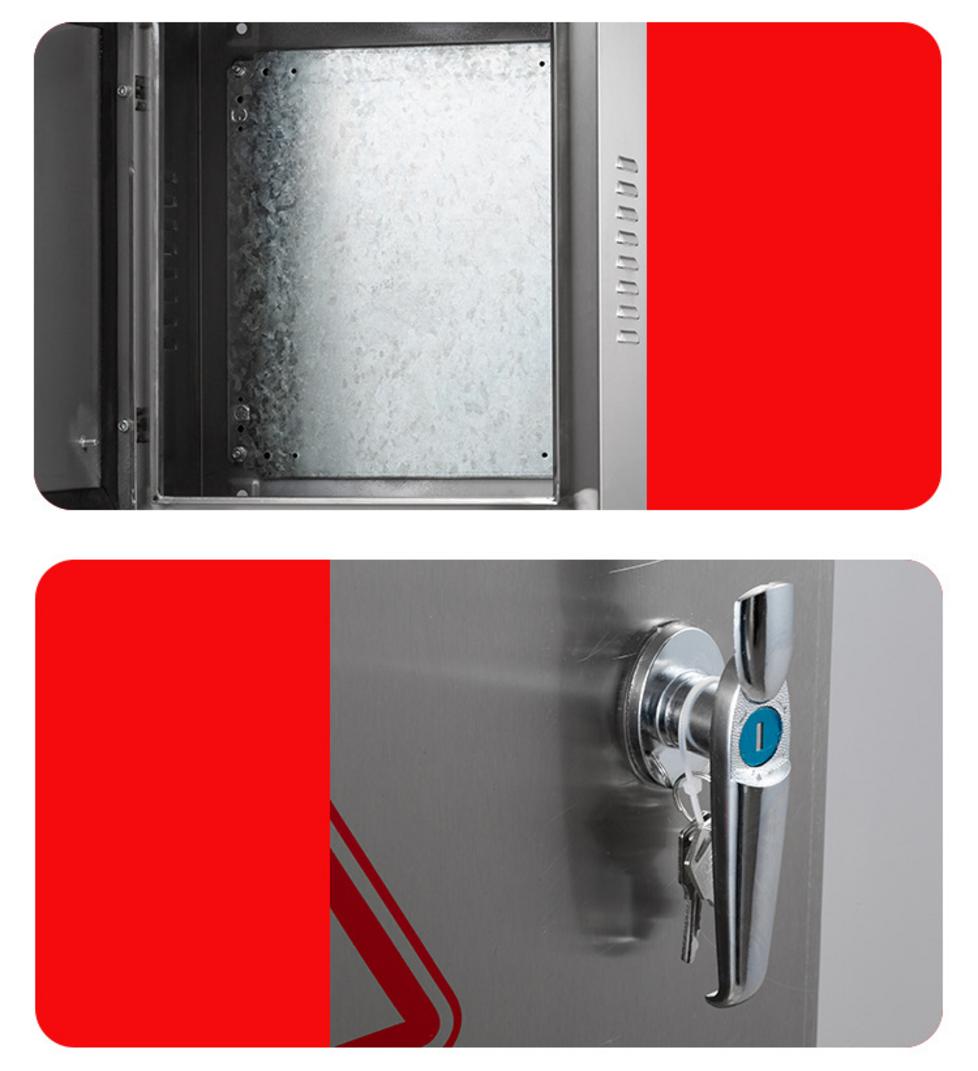

Vật liệu: Thép sơn tĩnh điện, inox 304 hay composite. Thép mạ kẽm sơn tĩnh điện là lựa chọn cân bằng chi phí – hiệu năng, phù hợp đa số dự án ngoài trời khi cần độ cứng vững và lớp phủ bền thời tiết. Inox 304 có ưu thế chống ăn mòn cao, thích hợp môi trường ẩm mặn, ven biển hoặc hóa chất; chi phí vật liệu và gia công cao hơn nhưng bù lại giảm OPEX về bảo trì sơn trong vòng đời. Vật liệu nhẹ như composite/nhôm có thể xem xét khi ưu tiên giảm khối lượng và logistics, song cần đánh giá kỹ tiêu chí cơ học, chống cháy và phương án liên kết. Nếu Quý khách quan tâm đến giá vỏ trạm inox 304 để phục vụ môi trường khắc nghiệt, chúng tôi có cấu hình mẫu và báo giá theo từng hạng mục để dễ so sánh.

Kích thước tổng thể (dài x rộng x cao): Tương ứng với công suất MBA. Vỏ trạm cho dải công suất phổ biến 320–1500 kVA (và đến 2500 kVA) sẽ có kích thước, khối lượng và kết cấu chịu lực khác nhau. Kích thước lớn không chỉ làm tăng vật tư tấm vỏ, mà còn kéo theo nâng cấp khung đỡ, chân đế chữ U chịu tải, chi phí vận chuyển/cẩu lắp và yêu cầu mặt bằng. Cấu trúc module lắp ghép là giải pháp tối ưu để vận chuyển – lắp đặt thuận lợi, đồng thời cho phép mở rộng hoặc bảo trì từng khoang về sau.

Độ dày vật liệu (tôn/inox). Thông số tham chiếu trong sản xuất: khung đế/đỉnh thường chọn ≥ 3 mm để bảo đảm độ cứng; phần thân vỏ và tấm nóc ≥ 2 mm nhằm cân bằng độ bền – khối lượng. Tăng độ dày giúp cải thiện khả năng chịu va đập và độ ổn định khi vận hành ngoài trời, nhất là với mái hai lớp hỗ trợ tản nhiệt; đổi lại, chi phí vật liệu, gia công chấn/hàn và vận chuyển sẽ tăng tương ứng. Chúng tôi luôn hiệu chỉnh độ dày theo bản vẽ kỹ thuật và điều kiện môi trường nhằm tối ưu LCC.

Cấp bảo vệ IP (IP54, IP65…): Cấp IP càng cao, chi phí càng tăng. IP54 đủ tốt cho đa phần ứng dụng ngoài trời thông thường; IP65 đòi hỏi giải pháp gioăng, chớp gió kiểu “labyrinth”, tấm che mưa, bịt lỗ cáp và quy trình test khắt khe hơn, kéo theo chi phí. Khi vận hành ở khu vực mưa gió lớn hoặc bụi mịn, lựa chọn IP65 sẽ giúp ổn định thiết bị bên trong và giảm rủi ro dừng máy. Tham chiếu định nghĩa mã IP theo IEC 60529 tại IP Code để thống nhất tiêu chí nghiệm thu giữa các bên.

Các yếu tố phụ trợ khác

Thương hiệu phụ kiện: Khóa, bản lề, gioăng… Khóa đa điểm, bản lề chịu lực và gioăng EPDM/Neoprene từ các hãng uy tín cải thiện đáng kể độ kín, độ bền đóng mở và an toàn thao tác. Phụ kiện inox giúp hạn chế gỉ sét khi lắp đặt ven biển. Dù tỷ trọng giá không quá lớn, phụ kiện chất lượng tốt sẽ giảm chi phí bảo trì và sự cố, góp phần tối ưu TCO.

Màu sơn theo yêu cầu đặc biệt. Màu RAL theo nhận diện dự án hoặc lớp phủ gia cường cho tia UV/ăn mòn đòi hỏi quy trình chuẩn bị bề mặt, phối màu và test bổ sung. Các công đoạn này làm tăng thời gian chuẩn bị và vật tư bột sơn, đôi khi cần nhiều lớp phủ để đạt độ dày/thẩm mỹ. Với inox 304, có thể giữ bề mặt hairline/BA thay vì sơn để giảm chi phí lớp phủ về dài hạn.

Chi phí vận chuyển và lắp đặt (nếu có). Kích thước – khối lượng quyết định loại xe, cẩu và phương án cẩu hạ; những vị trí công trường khó tiếp cận hoặc yêu cầu làm đêm sẽ phát sinh chi phí. Thiết kế module lắp ghép giúp tách khối, giảm chi phí vận chuyển và thuận tiện đưa vào nhà xưởng/tầng hầm. Chúng tôi cung cấp phương án cẩu lắp, chằng buộc và checklist an toàn kèm biên bản nghiệm thu.

Yêu cầu về tiến độ gấp. Rút ngắn lead time sẽ ảnh hưởng lịch xưởng, tăng ca, ưu tiên dây chuyền sơn và chuỗi cung ứng phụ kiện. Để hạn chế phát sinh, nên chốt sớm bản vẽ, mã vật liệu và dải IP mục tiêu; đồng thời phân kỳ giao hàng theo mốc để kịp lắp đặt hạ tầng tại công trường.

• Gợi ý cấu hình theo môi trường: Nội địa khô ráo: thép sơn tĩnh điện, IP54, khung ≥ 3 mm; Ven biển/ẩm mặn: inox 304, IP54–IP65, phụ kiện inox; Khu công nghiệp bụi/ẩm cao: thép sơn + giải pháp gioăng nâng cấp, IP65, mái hai lớp.
• Để nhận báo giá nhanh kèm so sánh phương án, vui lòng tham khảo báo giá vỏ tủ điện trạm biến áp hoặc gửi bản vẽ kỹ thuật cho chúng tôi.

Chiến lược tối ưu chi phí hiệu quả luôn bắt đầu từ việc chọn đúng cấu hình vật liệu – độ dày – cấp IP phù hợp môi trường, rồi mới đến tinh chỉnh phụ kiện và tiến độ. Quan trọng hơn, Quý khách cần một đối tác có quy trình thiết kế, sản xuất và kiểm định bài bản để bảo đảm chất lượng và rủi ro TCO thấp. Đó chính là lợi thế mà Cơ Khí Hải Minh theo đuổi trong mọi dự án.

Tại Sao Chọn Cơ Khí Hải Minh Làm Đối Tác Toàn Diện?

Với năng lực sản xuất “may đo” tại xưởng, kinh nghiệm dày dặn và dịch vụ trọn gói, Cơ Khí Hải Minh là đối tác tin cậy để cung cấp các giải pháp vỏ trạm biến áp tối ưu và chất lượng.

Sau phần khung Báo giá & Yếu tố ảnh hưởng chi phí, câu hỏi hợp lý tiếp theo là: ai đủ năng lực thực thi cấu hình đã chọn để tối ưu CAPEX mà vẫn kiểm soát TCO và rủi ro nghiệm thu? Tại Cơ Khí Hải Minh, chúng tôi biến các thông số kỹ thuật thành kết quả thực tế bằng quy trình thiết kế – sản xuất – kiểm định khép kín, giúp Quý khách yên tâm về tiến độ, hiệu suất vận hành và độ bền vật liệu trong suốt vòng đời dự án.

Năng lực sản xuất “may đo” theo yêu cầu

Sở hữu nhà xưởng sản xuất trực tiếp, không qua trung gian. Quý khách làm việc thẳng với xưởng, loại bỏ chi phí trung gian và chủ động lịch sản xuất. Chúng tôi thiết lập quy trình QA/QC ngay tại nguồn, theo dõi từng công đoạn cắt – chấn – hàn – sơn, giúp sai số lắp ghép luôn trong ngưỡng kiểm soát. Cấu trúc module lắp ghép hỗ trợ vận chuyển – cẩu lắp dễ dàng, đồng thời thuận tiện bảo trì theo khoang. Với khung đế/đỉnh tham chiếu dày ≥ 3 mm và thân – nóc ≥ 2 mm, vỏ trạm đạt độ cứng vững cần thiết để vận hành ngoài trời khắc nghiệt.

Gia công thép, inox theo mọi thiết kế và kích thước yêu cầu. Từ thép mạ kẽm sơn tĩnh điện cân bằng chi phí – hiệu năng đến inox 304 chống ăn mòn cao cho môi trường ẩm mặn, chúng tôi đáp ứng đa dạng cấu hình. Chân đế chữ U chịu lực được tính toán chịu tải lớn (tham chiếu ≥ 4 tấn), kết hợp mái hai lớp hoặc có đệm khí trên nóc để giảm hấp thụ nhiệt mặt trời. Cấp bảo vệ IP được tối ưu theo môi trường: IP54 cho hầu hết ứng dụng ngoài trời; IP65 khi cần tăng cường gioăng, chớp gió kiểu labyrinth và tấm che mưa. Kích thước bao và bố trí cửa – bản lề – khóa đa điểm đều “may đo” theo bản vẽ của Quý khách.

Năng lực thiết kế 2D/3D chuyên nghiệp, tối ưu hóa giải pháp cho từng dự án. Đội ngũ của chúng tôi phát hành bộ DWG/DXF kèm PDF rõ ràng, thể hiện đầy đủ dung sai, quy cách vật liệu và vị trí gioăng để các bên đọc hiểu thống nhất. Mô hình 3D cho thấy mối liên hệ giữa khung, tấm, mái hai lớp và đường đi gió, hỗ trợ thẩm định sớm vấn đề tản nhiệt và không gian thao tác. Shop‑drawing chi tiết kèm BOM giúp dự trù vật tư chính xác, kiểm soát CAPEX và tiến độ gia công. Khi cần, chúng tôi hiệu chỉnh nhanh theo thay đổi thực địa mà không ảnh hưởng chuỗi cung ứng.

Kinh nghiệm và chuyên môn sâu

Hơn 10 năm kinh nghiệm trong lĩnh vực gia công cơ khí và sản xuất vỏ tủ điện. Từ dải công suất 320–1500 kVA đến 2500 kVA, chúng tôi đã xử lý nhiều bài toán ngoại vi như chống thấm, thông gió, tránh ngưng tụ ẩm và quản lý nhiệt. Kinh nghiệm thực tế giúp dự báo rủi ro ngay trên bản vẽ, tránh phát sinh khi lắp đặt. Quý khách nhận được giải pháp bền chắc, dễ vận hành, giảm chi phí bảo trì dài hạn.

Đội ngũ kỹ sư, kỹ thuật viên lành nghề, am hiểu sâu về tiêu chuẩn kỹ thuật điện. Chúng tôi thiết kế theo chuẩn IP của IEC 60529, tham chiếu IEC 62271-202 và các TCVN liên quan để thống nhất tiêu chí nghiệm thu. Các chi tiết như khe hở, đường đi cáp, lưới chống côn trùng, biện pháp tiếp địa cơ khí được thể hiện rõ trong hồ sơ. Độ kín bụi – nước, độ bền đóng mở và khả năng chịu va đập được cân nhắc ngay từ giai đoạn chọn vật liệu – độ dày.

Đã thực hiện thành công nhiều dự án cho các đối tác lớn. Các đơn hàng khối lượng lớn và tiến độ gấp được triển khai theo mô hình phân kỳ giao hàng, giúp công trường chủ động hạ tầng. Hệ thống biểu mẫu nghiệm thu, nhật ký chất lượng và checklist test IP giúp rút ngắn thời gian bàn giao. Quý khách luôn có một đầu mối kỹ thuật theo sát, phản hồi nhanh mọi thay đổi.

Giải pháp trọn gói, tối ưu chi phí

Cung cấp dịch vụ đầy đủ: Tư vấn -> Thiết kế -> Sản xuất -> Thi công -> Lắp đặt -> Bảo hành. Một đầu mối chịu trách nhiệm xuyên suốt giúp thông tin không bị đứt gãy và tiến độ được giữ vững. Từ bóc tách khối lượng đến huy động nhân lực cẩu lắp, mọi mốc công việc đều có kế hoạch và người phụ trách rõ ràng. Quý khách giảm rủi ro phát sinh do phối hợp nhiều nhà thầu.

Giúp khách hàng rút ngắn tiến độ, đồng bộ chất lượng và tối ưu tổng chi phí sở hữu. Cấu trúc module lắp ghép rút ngắn thời gian vận chuyển và lắp đặt, hạn chế hàn nóng tại công trường. Việc chuẩn hóa vật liệu – phụ kiện giúp giảm OPEX: lớp sơn bền thời tiết, gioăng EPDM, khóa đa điểm, bản lề chịu lực. TCO được tối ưu bằng lựa chọn đúng vật liệu và cấp IP ngay từ đầu, thay vì sửa đổi tốn kém về sau.

Chính sách bảo hành, bảo trì tại chỗ, hỗ trợ kỹ thuật nhanh chóng. Chúng tôi cung cấp bảo hành tiêu chuẩn kèm quy trình bảo trì định kỳ, linh hoạt mở rộng theo nhu cầu thực tế. Đội phản ứng nhanh có thể có mặt tại công trường để kiểm tra độ kín nước – bụi, hiệu chỉnh gioăng/khóa, thay thế phụ kiện. Tài liệu hướng dẫn vận hành và checklist bảo trì giúp bộ phận kỹ thuật tại chỗ dễ dàng tự kiểm soát.

Cam kết chất lượng và tiêu chuẩn

Sản phẩm tuân thủ nghiêm ngặt các tiêu chuẩn IP (IEC 60529), IEC 62271-202, TCVN. Mức bảo vệ IP54/IP65 được xác định ngay trong bản vẽ và kiểm tra bằng các bài test tương ứng. Để thống nhất khái niệm IP giữa các bên, Quý khách có thể tham khảo định nghĩa tại IP Code (IEC 60529). Với vỏ trạm ngoài trời, các giải pháp mái hai lớp, chớp gió labyrinth, tấm che mưa và bịt lỗ cáp được tích hợp để đạt độ kín và tản nhiệt mong muốn.

Quy trình kiểm soát chất lượng (QA/QC) chặt chẽ từ khâu nhập vật liệu đến khi xuất xưởng. Vật liệu đầu vào được kiểm tra chứng chỉ; bề mặt sau gia công được xử lý, làm sạch và sơn tĩnh điện theo quy trình chuẩn. Bài test lắp thử (pre‑assembly) nhằm xác nhận dung sai, độ khít cửa – khóa – gioăng trước khi đóng gói. Mỗi lô hàng đều có biên bản kiểm tra, ảnh chụp và thông số cài đặt để truy xuất.

Cung cấp đầy đủ hồ sơ, chứng chỉ chất lượng khi bàn giao. Hồ sơ gồm bản vẽ hoàn công, catalog/brochure kỹ thuật, hướng dẫn lắp đặt – bảo trì, checklist test IP và phiếu bảo hành. Biên bản nghiệm thu lắp đặt, biên bản bàn giao phụ kiện và danh mục phụ tùng khuyến nghị giúp Quý khách vận hành ổn định ngay từ ngày đầu. Khi cần audit, mọi tài liệu đều có mã phiên bản để đối chiếu nhanh.

“Đội dự án của Cơ Khí Hải Minh làm việc rất chuyên nghiệp. Vỏ trạm kios được bàn giao đúng hẹn, độ kín IP và độ cứng kết cấu đạt như cam kết trên bản vẽ.”

— Đại diện kỹ thuật, Chủ đầu tư khu công nghiệp

Chọn đúng đối tác là khoản đầu tư sinh lợi nhất cho dự án. Ở phần kế tiếp, chúng tôi sẽ trình bày một case study ngắn về tối ưu thiết kế vỏ trạm kios cho dải công suất 1600–2500 kVA để Quý khách hình dung rõ cách chúng tôi biến yêu cầu thành sản phẩm tiêu chuẩn hóa.

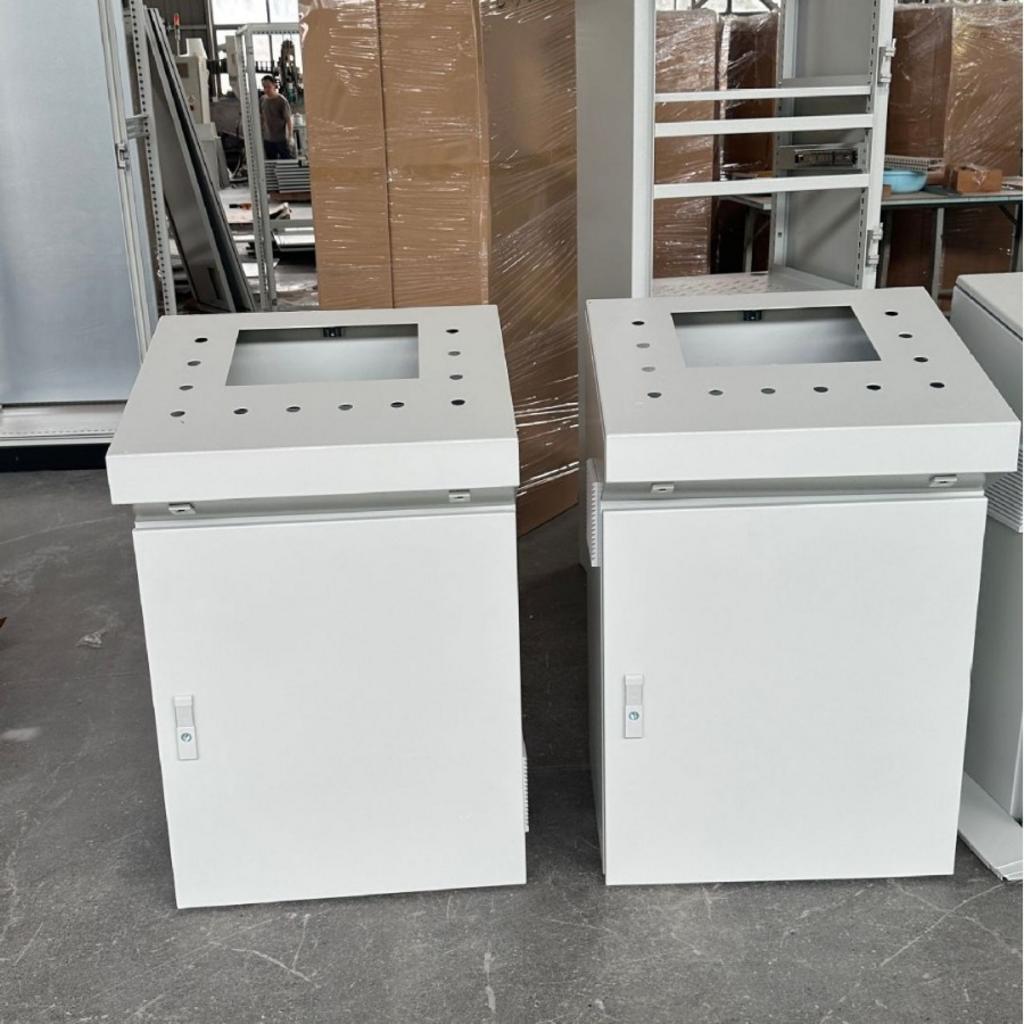

Case Study Nhanh: Tối ưu thiết kế vỏ trạm kios theo yêu cầu dự án (ví dụ 1600–2500 kVA)

Dự án vỏ trạm kios 2000kVA cho khu công nghiệp đã được Cơ Khí Hải Minh tối ưu hóa thiết kế để phù hợp với không gian hạn chế và môi trường vận hành, giúp chủ đầu tư tiết kiệm chi phí và đảm bảo hiệu suất.

Ngay sau phần lý do chọn đối tác, đây là minh chứng cụ thể cho năng lực triển khai của chúng tôi. Case study vỏ trạm kios 2000kVA dưới đây cho thấy cách Cơ Khí Hải Minh chuyển các tiêu chí kỹ thuật thành một giải pháp gọn, bền, đạt chuẩn IP và dễ bảo trì. Cách tiếp cận “thiết kế vỏ trạm theo yêu cầu” giúp Quý khách kiểm soát TCO mà vẫn đảm bảo tiến độ lắp đặt tại hiện trường.

Yêu cầu bài toán từ chủ đầu tư

Dự án nhà máy X cần lắp đặt trạm biến áp kios công suất 2000kVA. Nhu cầu phụ tải lớn, yêu cầu hệ thống phân phối 0.4 kV ổn định, khoang RMU trung thế – khoang MBA – khoang hạ thế phải sắp xếp logic để thao tác an toàn. Bên cạnh tiêu chí kỹ thuật, không gian thao tác, cửa mở và lối bảo trì cần được tính trước ngay trên bản vẽ. Trạm phải tương thích với hạ tầng hiện hữu như hố cáp và vị trí tiếp địa cơ khí.

Vỏ trạm đặt ngoài trời, sát khu vực sản xuất bụi cao, không gian lắp đặt hạn chế. Điều này đòi hỏi cấp bảo vệ chống bụi – chống nước cao và cấu trúc thông gió có kiểm soát. Bụi mịn công nghiệp dễ bám trên thiết bị, nếu không xử lý sẽ gây giữ nhiệt và rủi ro xâm nhập tủ. Mặt bằng hẹp buộc phương án bố trí phải tối ưu diện tích mà vẫn giữ đủ khoảng hở an toàn cho vận hành.

Vật liệu: thép sơn tĩnh điện nhưng phải chống gỉ tối thiểu 10 năm. Chủ đầu tư mong muốn cân bằng CAPEX với độ bền môi trường. Do làm việc ngoài trời, vật liệu thép cần được xử lý bề mặt, mạ kẽm và sơn bột tiêu chuẩn để chống ăn mòn trong chu kỳ dài. Yêu cầu này định hướng quy trình sơn – mạ và lựa chọn phụ kiện chống gỉ đồng bộ.

Giải pháp và thiết kế từ Cơ Khí Hải Minh

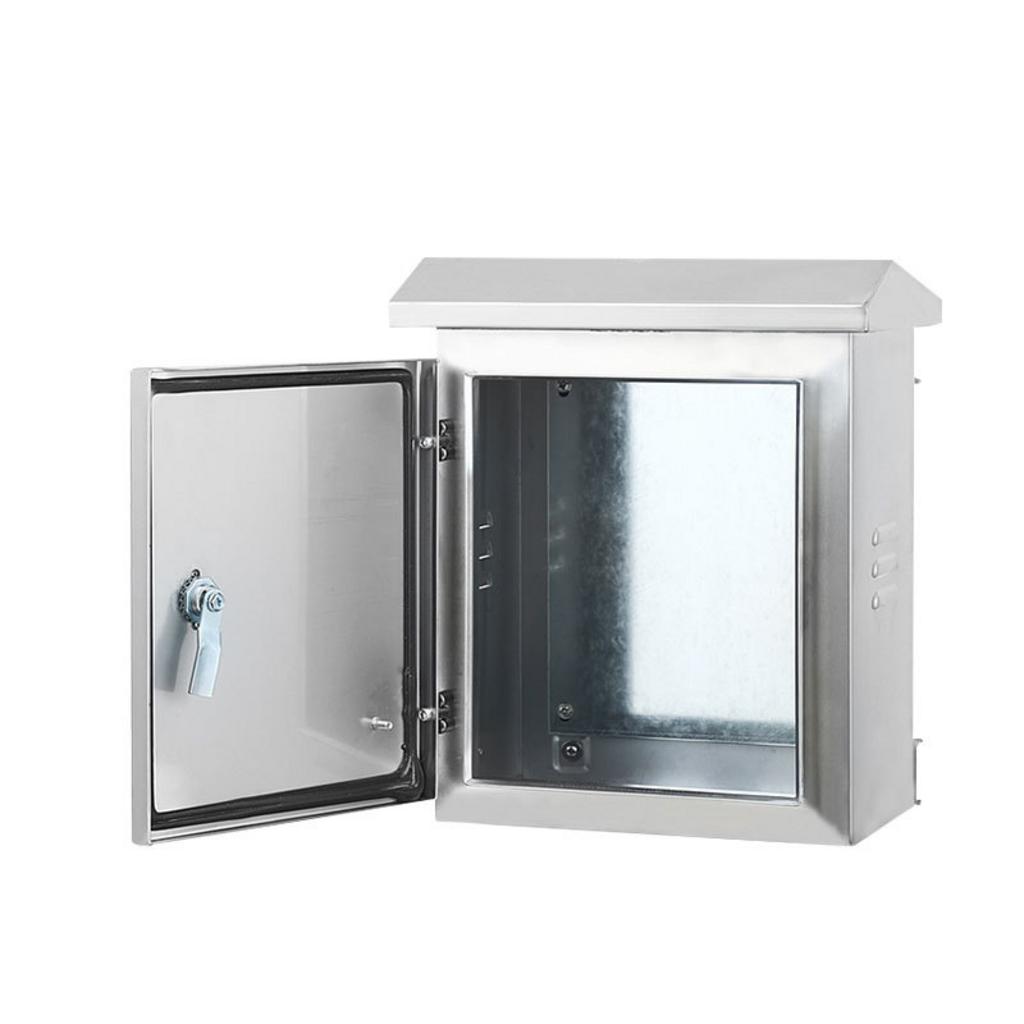

Bố trí 3 khoang theo chiều dọc thay vì chiều ngang để tiết kiệm mặt bằng. Cách sắp xếp dọc (RMU – MBA – MSB) giúp giảm bề rộng tổng thể, thuận tiện đặt trạm áp sát ranh giới khu vực sản xuất. Đường đi cáp được dẫn xuống đáy theo từng khoang, tránh chồng chéo. Cửa khoang mở độc lập, bản lề chịu lực giúp thao tác tách rời khi bảo trì không ảnh hưởng khoang kế cận.

Khuyến nghị cấp bảo vệ IP65 để chống bụi – nước triệt để. Chúng tôi sử dụng gioăng EPDM toàn chu vi, khóa đa điểm tăng lực ép kín, chớp gió kiểu “labyrinth” và tấm che mưa tại vị trí hút – xả gió. Tất cả điểm luồn cáp đi qua tấm bịt chuyên dụng, hạn chế đường xâm nhập của bụi nước. Thiết kế đáp ứng bài thử IP theo IEC 60529, phù hợp môi trường bụi đậm đặc ngoài trời.

Quy trình mạ kẽm + sơn tĩnh điện 7 bước để tăng cường chống ăn mòn. Vật liệu thép được xử lý làm sạch, tẩy dầu, hoạt hóa bề mặt, mạ kẽm và phủ bột sơn với chiều dày màng sơn mục tiêu cao, sau đó sấy hoàn thiện. Chuỗi công đoạn này hình thành lớp bảo vệ nhiều tầng, hạn chế oxy – ẩm tiếp xúc trực tiếp kim loại, hỗ trợ mục tiêu chống gỉ 10 năm trong điều kiện vận hành dự án. Lựa chọn màu RAL theo nhận diện nhà máy, đồng thời tối ưu tính phản xạ nhiệt.

Thông gió có lưới lọc bụi tháo rời, kết hợp mái 2 lớp. Cửa gió bố trí cao – thấp tạo dòng đối lưu tự nhiên, lưới lọc dạng cassette có thể tháo ra vệ sinh định kỳ. Mái hai lớp hoặc nóc có đệm khí giúp giảm hấp thụ bức xạ mặt trời, ổn định nhiệt bên trong mà không làm suy giảm cấp IP. Giải pháp này kéo dài tuổi thọ thiết bị điện và giảm OPEX cho công tác vệ sinh.

• Thông số tham chiếu kỹ thuật: khung đế/khung đỉnh thép ≥ 3 mm; thân vỏ và tấm nóc ≥ 2 mm; chân đế chữ U chịu tải tham chiếu ≥ 4 tấn; mái hai lớp; cấp bảo vệ mục tiêu IP65.

Kết quả đạt được

Lắp đặt vừa vặn trong không gian cho phép. Bố cục dọc giúp giảm đáng kể bề rộng tổng thể so với bố trí ngang truyền thống, phù hợp mặt bằng hẹp. Việc tách khoang rõ ràng cùng cửa mở độc lập giúp bảo trì an toàn ngay cả khi công trường chật. Hệ khung chịu lực và chân chữ U đảm bảo độ cứng vững khi cẩu hạ và cố định nền.

Vận hành ổn định, kiểm soát nhiệt tốt. Nhờ thông gió có lọc bụi và mái hai lớp, nhiệt độ bên trong duy trì ở mức an toàn cho thiết bị, giảm nguy cơ ngưng tụ ẩm và bám bụi lên linh kiện. Gioăng kín và tấm bịt cáp đúng chuẩn giúp giữ vững cấp IP trong suốt quá trình vận hành. Tần suất vệ sinh bộ lọc được đưa vào checklist bảo trì định kỳ cho đội kỹ thuật của nhà máy.

Chủ đầu tư hài lòng về chất lượng, tiến độ và chi phí tối ưu so với phương án nhập khẩu. Sản xuất trong nước rút ngắn lead time, dễ tùy biến theo thực địa, phụ tùng thay thế sẵn có. Chất lượng bề mặt sơn – mạ đồng đều, khóa – bản lề – gioăng đồng bộ tạo cảm giác đóng mở chắc chắn. Tổng chi phí sở hữu được kiểm soát nhờ cấu hình vật liệu – cấp IP phù hợp môi trường làm việc thực tế.

Case study trên cho thấy cách một Dự án trạm 2000kVA được giải quyết trọn vẹn từ thiết kế đến lắp đặt. Nếu Quý khách còn câu hỏi về tiêu chí IP, vật liệu hay bảo trì, phần Câu Hỏi Thường Gặp ngay sau sẽ giải đáp những thắc mắc thường gặp.

Câu Hỏi Thường Gặp (FAQ)
